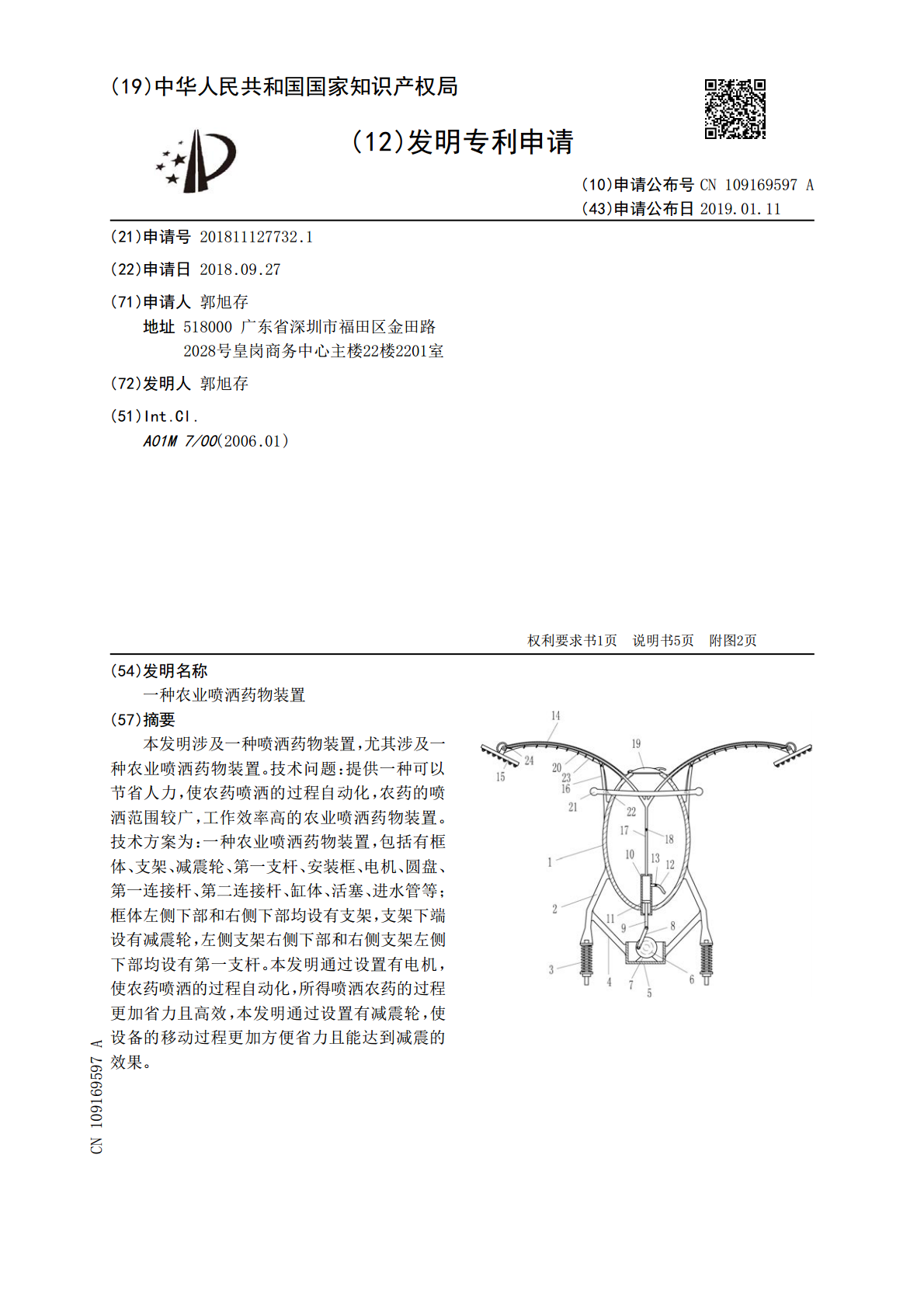

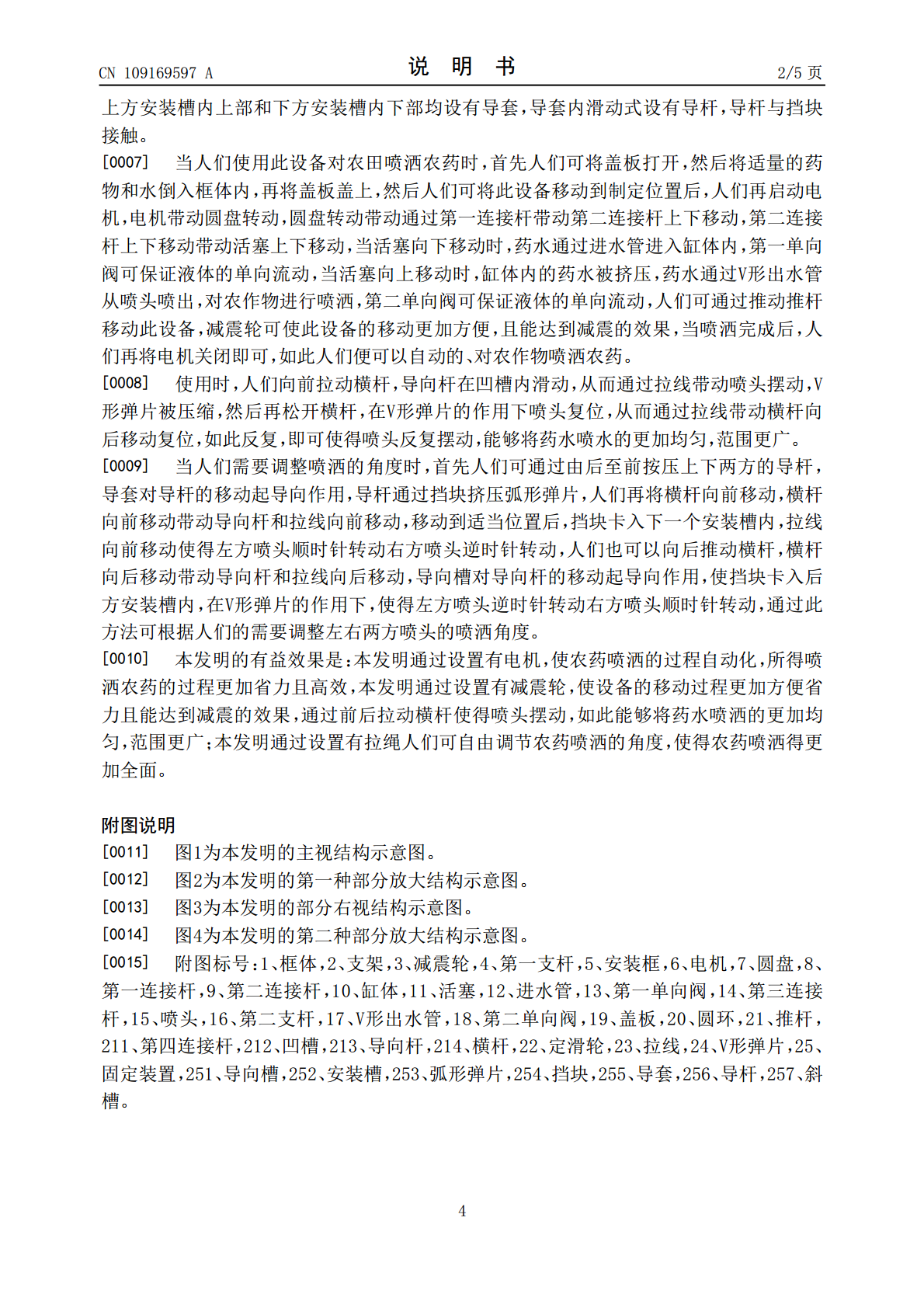

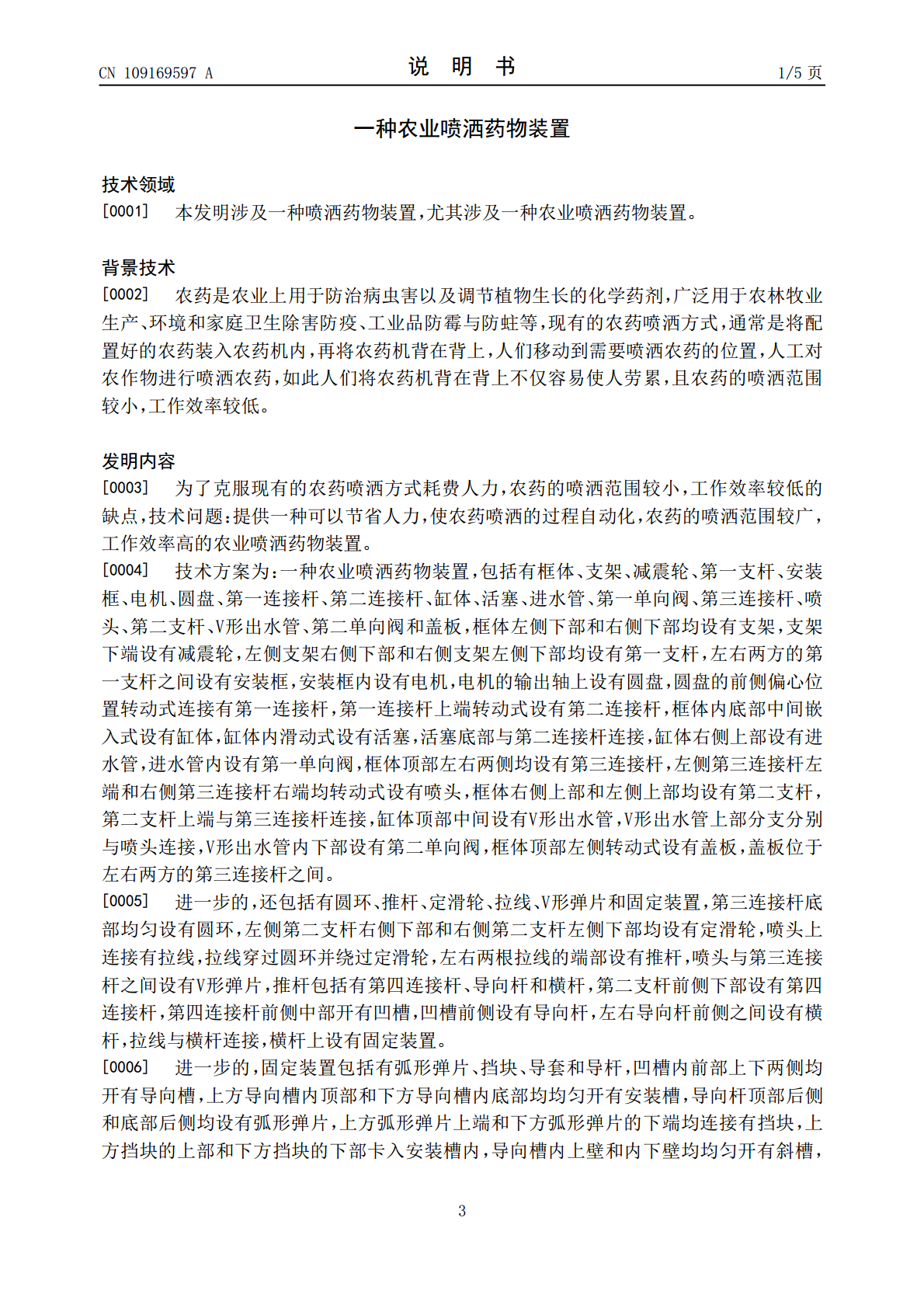

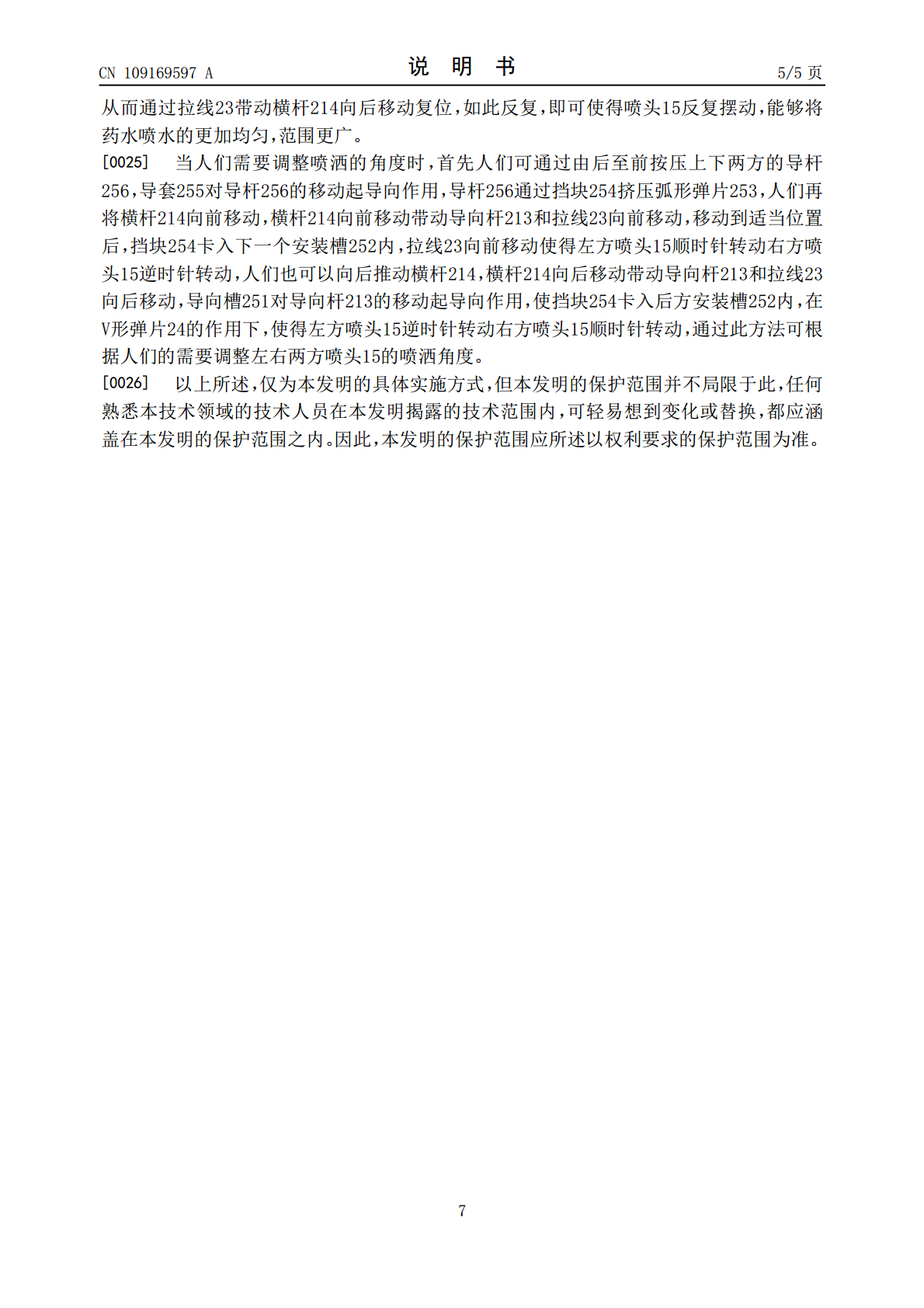

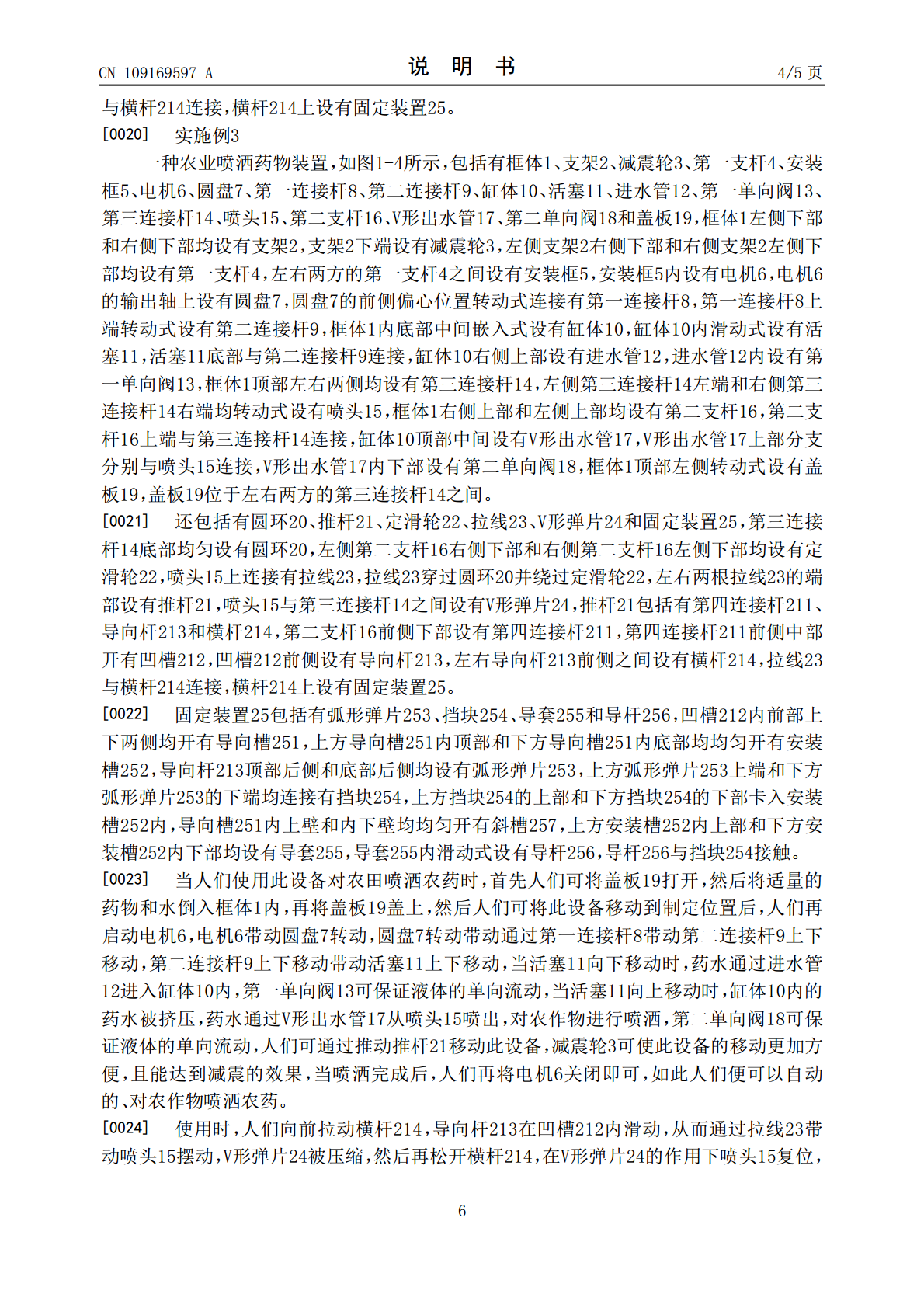

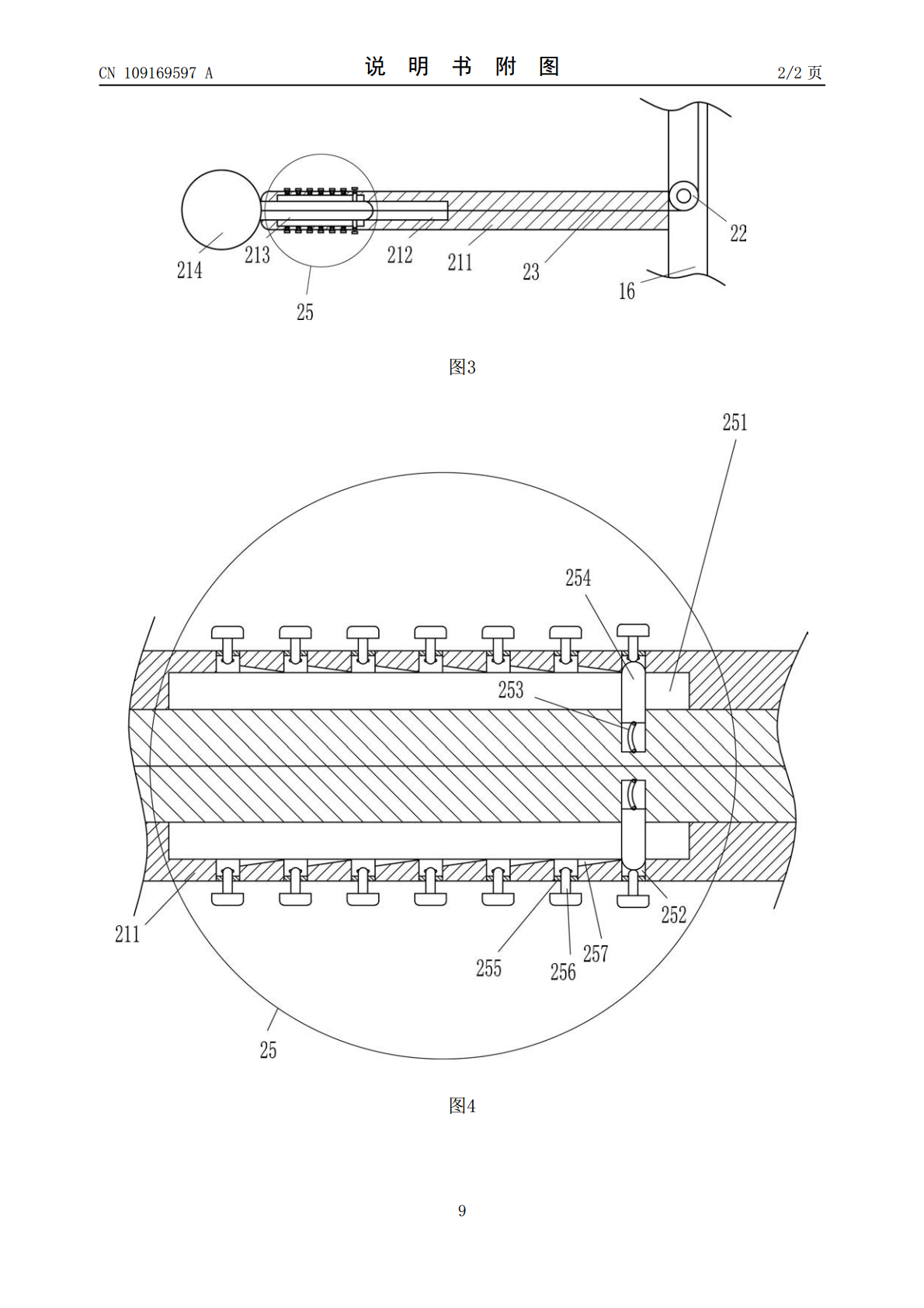

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109169597A(43)申请公布日2019.01.11(21)申请号201811127732.1(22)申请日2018.09.27(71)申请人郭旭存地址518000广东省深圳市福田区金田路2028号皇岗商务中心主楼22楼2201室(72)发明人郭旭存(51)Int.Cl.A01M7/00(2006.01)权利要求书1页说明书5页附图2页(54)发明名称一种农业喷洒药物装置(57)摘要本发明涉及一种喷洒药物装置，尤其涉及一种农业喷洒药物装置。技术问题：提供一种可以节省人力，使农药喷洒的过程自动化，农药的喷洒范围较广，工作效率高的农业喷洒药物装置。技术方案为：一种农业喷洒药物装置，包括有框体、支架、减震轮、第一支杆、安装框、电机、圆盘、第一连接杆、第二连接杆、缸体、活塞、进水管等；框体左侧下部和右侧下部均设有支架，支架下端设有减震轮，左侧支架右侧下部和右侧支架左侧下部均设有第一支杆。本发明通过设置有电机，使农药喷洒的过程自动化，所得喷洒农药的过程更加省力且高效，本发明通过设置有减震轮，使设备的移动过程更加方便省力且能达到减震的效果。CN109169597ACN109169597A权利要求书1/1页1.一种农业喷洒药物装置，包括有框体、支架、减震轮、第一支杆、安装框、电机、圆盘、第一连接杆和第二连接杆，框体左侧下部和右侧下部均设有支架，支架下端设有减震轮，左侧支架右侧下部和右侧支架左侧下部均设有第一支杆，左右两方的第一支杆之间设有安装框，安装框内设有电机，电机的输出轴上设有圆盘，圆盘的前侧偏心位置转动式连接有第一连接杆，第一连接杆上端转动式设有第二连接杆，其特征是，还包括有缸体、活塞、进水管、第一单向阀、第三连接杆、喷头、第二支杆、V形出水管、第二单向阀和盖板，框体内底部中间嵌入式设有缸体，缸体内滑动式设有活塞，活塞底部与第二连接杆连接，缸体右侧上部设有进水管，进水管内设有第一单向阀，框体顶部左右两侧均设有第三连接杆，左侧第三连接杆左端和右侧第三连接杆右端均转动式设有喷头，框体右侧上部和左侧上部均设有第二支杆，第二支杆上端与第三连接杆连接，缸体顶部中间设有V形出水管，V形出水管上部分支分别与喷头连接，V形出水管内下部设有第二单向阀，框体顶部左侧转动式设有盖板，盖板位于左右两方的第三连接杆之间。2.根据权利要求1所述的一种农业喷洒药物装置，其特征是，还包括有圆环、推杆、定滑轮、拉线、V形弹片和固定装置，第三连接杆底部均匀设有圆环，左侧第二支杆右侧下部和右侧第二支杆左侧下部均设有定滑轮，喷头上连接有拉线，拉线穿过圆环并绕过定滑轮，左右两根拉线的端部设有推杆，喷头与第三连接杆之间设有V形弹片，推杆包括有第四连接杆、导向杆和横杆，第二支杆前侧下部设有第四连接杆，第四连接杆前侧中部开有凹槽，凹槽前侧设有导向杆，左右导向杆前侧之间设有横杆，拉线与横杆连接，横杆上设有固定装置。3.根据权利要求2所述的一种农业喷洒药物装置，其特征是，固定装置包括有弧形弹片、挡块、导套和导杆，凹槽内前部上下两侧均开有导向槽，上方导向槽内顶部和下方导向槽内底部均均匀开有安装槽，导向杆顶部后侧和底部后侧均设有弧形弹片，上方弧形弹片上端和下方弧形弹片的下端均连接有挡块，上方挡块的上部和下方挡块的下部卡入安装槽内，导向槽内上壁和内下壁均均匀开有斜槽，上方安装槽内上部和下方安装槽内下部均设有导套，导套内滑动式设有导杆，导杆与挡块接触。2CN109169597A说明书1/5页一种农业喷洒药物装置技术领域[0001]本发明涉及一种喷洒药物装置，尤其涉及一种农业喷洒药物装置。背景技术[0002]农药是农业上用于防治病虫害以及调节植物生长的化学药剂，广泛用于农林牧业生产、环境和家庭卫生除害防疫、工业品防霉与防蛀等，现有的农药喷洒方式，通常是将配置好的农药装入农药机内，再将农药机背在背上，人们移动到需要喷洒农药的位置，人工对农作物进行喷洒农药，如此人们将农药机背在背上不仅容易使人劳累，且农药的喷洒范围较小，工作效率较低。发明内容[0003]为了克服现有的农药喷洒方式耗费人力，农药的喷洒范围较小，工作效率较低的缺点，技术问题：提供一种可以节省人力，使农药喷洒的过程自动化，农药的喷洒范围较广，工作效率高的农业喷洒药物装置。[0004]技术方案为：一种农业喷洒药物装置，包括有框体、支架、减震轮、第一支杆、安装框、电机、圆盘、第一连接杆、第二连接杆、缸体、活塞、进水管、第一单向阀、第三连接杆、喷头、第二支杆、V形出水管、第二单向阀和盖板，框体左侧下部和右侧下部均设有支架，支架下端设有减震轮，左侧支架右侧下部和右侧支架左侧下部均设有第一支杆，左右两方的第一支杆之间设有安装框，安装框内设有电机，电机的输出轴上设有圆
