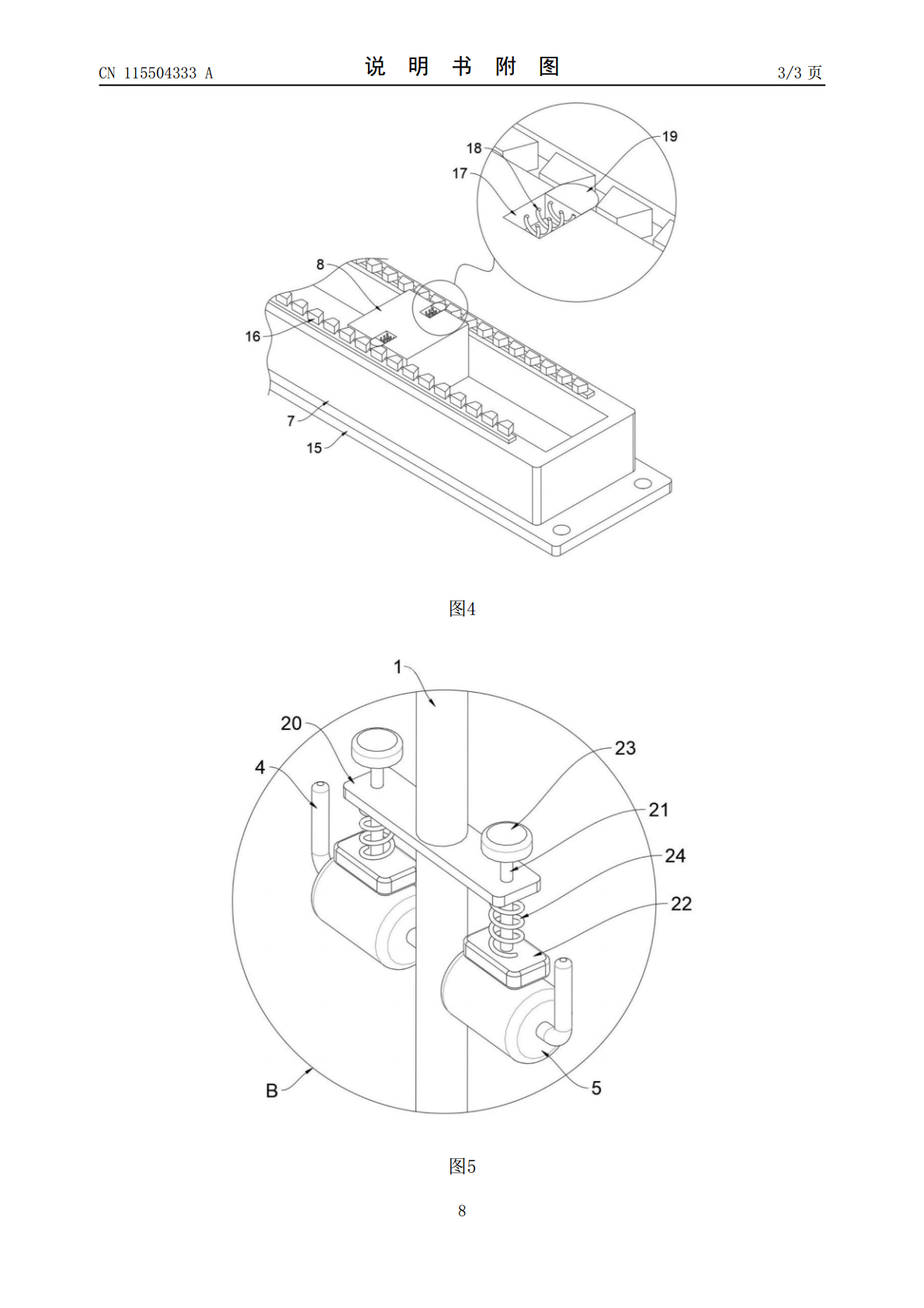

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115504333A(43)申请公布日2022.12.23(21)申请号202211302124.6(22)申请日2022.10.24(71)申请人上海外高桥造船海洋工程有限公司地址201306上海市浦东新区中国（上海）自由贸易试验区临港新片区沧海路1001号(72)发明人高丕伟陈张飞(74)专利代理机构上海湾谷知识产权代理事务所(普通合伙)31289专利代理师倪继祖(51)Int.Cl.B65H75/14(2006.01)B65H75/28(2006.01)权利要求书1页说明书3页附图3页(54)发明名称一种固定挂线架(57)摘要本发明公开了一种固定挂线架，涉及挂线架技术领域，包括支撑杆，所述支撑杆的两端均设置有移动座，且所述支撑杆通过拆装机构与所述移动座连接，所述移动座的外部设置有导轨，且所述移动座通过阻尼机构与所述导轨连接。本发明设置有支撑杆和缠绕板，皮带、电缆缠绕在缠绕板的表面，可实现对皮带、电缆的快速收纳，避免皮带、电缆散落在地面上，绊倒经过的工作人员，避免还方便下次使用时的拿取；设置有拆装机构，使位于支撑杆两端的第一连接座分别与两个第二连接座对齐，通过拨动拨片，带动连接片发生圆周运动，直到连接片的一端进入第一滑槽中，便可实现第一连接座和第二连接座的固定连接，从而快速完成对支撑杆的安装。CN115504333ACN115504333A权利要求书1/1页1.一种固定挂线架，包括支撑杆(1)，其特征在于，所述支撑杆(1)的两端均设置有移动座(8)，且所述支撑杆(1)通过拆装机构与所述移动座(8)连接，所述移动座(8)的外部设置有导轨(7)，且所述移动座(8)通过阻尼机构与所述导轨(7)连接。2.根据权利要求1所述的一种固定挂线架，其特征在于，所述支撑杆(1)的中段对称安装有缠绕板(2)，所述缠绕板(2)的两侧均固定有挡片(3)。3.根据权利要求2所述的一种固定挂线架，其特征在于，所述支撑杆(1)的表面位于所述缠绕板(2)的上方位置处对称固定有挂杆(4)，所述挂杆(4)的表面套设有圆筒(5)。4.根据权利要求1所述的一种固定挂线架，其特征在于，所述拆装机构包括第一连接座(6)和第二连接座(9)，两个所述第一连接座(6)分别与所述支撑杆(1)的两端固定连接，所述第二连接座(9)与所述移动座(8)固定连接，所述第一连接座(6)的内部开设有第一滑槽(10)，所述第二连接座(9)的内部开设有第二滑槽(11)，所述第二滑槽(11)的内部滑动连接有连接片(12)，所述连接片(12)的一侧固定有拨片(13)，所述第二连接座(9)的表面对应所述拨片(13)的位置处开设有槽口(14)。5.根据权利要求2所述的一种固定挂线架，其特征在于，所述缠绕板(2)呈半圆环状结构，且两个缠绕板(2)之间留有间隔。6.根据权利要求1所述的一种固定挂线架，其特征在于，所述阻尼机构包括齿牙(16)和凹槽(17)，所述凹槽(17)的内部安装有第一弹簧(18)，所述第一弹簧(18)的一端连接有限位件(19)。7.根据权利要求3所述的一种固定挂线架，其特征在于，所述支撑杆(1)的表面位于所述圆筒(5)的上方固定有固定板(20)，所述固定板(20)的两端均贯穿设置有支杆(21)，所述支杆(21)的下端固定有压块(22)，且所述支杆(21)的上端固定有手柄(23)，所述支杆(21)的外部位于所述固定板(20)和所述压块(22)之间套接有第二弹簧(24)。8.根据权利要求1所述的一种固定挂线架，其特征在于，所述导轨(7)的下方固定有安装板(15)，所述安装板(15)的两端均开设有螺孔。9.根据权利要求4所述的一种固定挂线架，其特征在于，所述连接片(12)的表面设置有防滑纹路。10.根据权利要求1所述的一种固定挂线架，其特征在于，所述移动座(8)呈方形结构，且所述移动座(8)与所述导轨(7)滑动连接。2CN115504333A说明书1/3页一种固定挂线架技术领域[0001]本发明涉及挂线架技术领域，尤其涉及一种固定挂线架。背景技术[0002]工业加工车间的工作人员在开始工作或工作完成时，需要对皮带和电缆进行安装、拆除，以便对皮带、电缆的使用和维护、收纳。[0003]皮带和电缆拆除之后，通常散落在地上，比较凌乱，工作人员通过时容易绊倒，从而导致安全事故的发生，并且，散乱的皮带和电缆，也不方便工作人员下次拿取，可能还会发生缠绕，影响安装效率。发明内容[0004]本发明的目的是为了解决现有技术中存在的缺点，而提出的一种固定挂线架。[0005]为了实现上述目的，本发明采用了如下技术方案：[0006]一种固定挂线架，包括支撑杆，所述支撑杆的两端均设置有移动座，且所述支撑杆通过拆装机构与所述移动座连接，所述移动座的外部设置
