一种反重力支撑装置.pdf

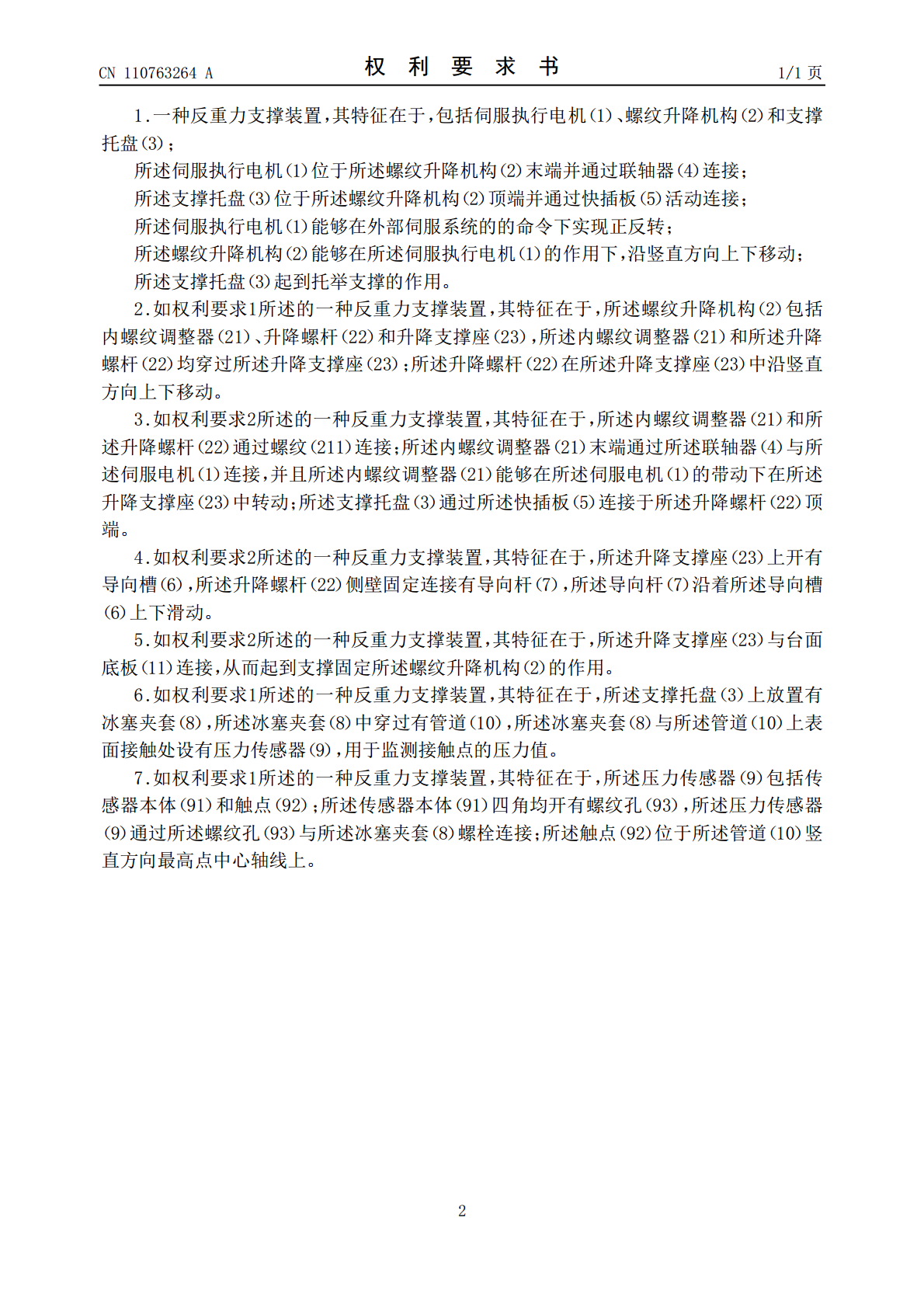

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110763264A(43)申请公布日2020.02.07(21)申请号201911042546.2(22)申请日2019.10.30(71)申请人无锡纽思铁科能源科技有限公司地址214000江苏省无锡市惠山区华清创意园51(72)发明人陈建栋徐华邱晓波袁丽丽(74)专利代理机构无锡派尔特知识产权代理事务所(普通合伙)32340代理人杨立秋(51)Int.Cl.G01D11/30(2006.01)权利要求书1页说明书3页附图3页(54)发明名称一种反重力支撑装置(57)摘要本发明公开一种反重力支撑装置，属于反重力支撑技术领域。所述反重力支撑装置包括伺服执行电机、螺纹升降机构和支撑托盘；所述伺服执行电机位于所述螺纹升降机构末端并通过联轴器连接；所述支撑托盘位于所述螺纹升降机构顶端并通过快插板活动连接；所述伺服执行电机能够在外部伺服系统的的命令下实现正反转；所述螺纹升降机构能够在所述伺服执行电机的作用下，沿竖直方向上下移动；所述伺服系统通过压力传感器传递的信号对所述伺服执行电机下达命令，从而实现压力的实时调节；根据外部辅助配件质量的变化，所述螺纹升降机构能够通过调整长度来对所述辅助配件进行支撑力实时调整，从而保持样件本体的内应力平衡，确保实验结果的准确性。CN110763264ACN110763264A权利要求书1/1页1.一种反重力支撑装置，其特征在于，包括伺服执行电机（1）、螺纹升降机构（2）和支撑托盘（3）；所述伺服执行电机（1）位于所述螺纹升降机构（2）末端并通过联轴器（4）连接；所述支撑托盘（3）位于所述螺纹升降机构（2）顶端并通过快插板（5）活动连接；所述伺服执行电机（1）能够在外部伺服系统的的命令下实现正反转；所述螺纹升降机构（2）能够在所述伺服执行电机（1）的作用下，沿竖直方向上下移动；所述支撑托盘（3）起到托举支撑的作用。2.如权利要求1所述的一种反重力支撑装置，其特征在于，所述螺纹升降机构（2）包括内螺纹调整器（21）、升降螺杆（22）和升降支撑座（23），所述内螺纹调整器（21）和所述升降螺杆（22）均穿过所述升降支撑座（23）；所述升降螺杆（22）在所述升降支撑座（23）中沿竖直方向上下移动。3.如权利要求2所述的一种反重力支撑装置，其特征在于，所述内螺纹调整器（21）和所述升降螺杆（22）通过螺纹（211）连接；所述内螺纹调整器（21）末端通过所述联轴器（4）与所述伺服电机（1）连接，并且所述内螺纹调整器（21）能够在所述伺服电机（1）的带动下在所述升降支撑座（23）中转动；所述支撑托盘（3）通过所述快插板（5）连接于所述升降螺杆（22）顶端。4.如权利要求2所述的一种反重力支撑装置，其特征在于，所述升降支撑座（23）上开有导向槽（6），所述升降螺杆（22）侧壁固定连接有导向杆（7），所述导向杆（7）沿着所述导向槽（6）上下滑动。5.如权利要求2所述的一种反重力支撑装置，其特征在于，所述升降支撑座（23）与台面底板（11）连接，从而起到支撑固定所述螺纹升降机构（2）的作用。6.如权利要求1所述的一种反重力支撑装置，其特征在于，所述支撑托盘（3）上放置有冰塞夹套（8），所述冰塞夹套（8）中穿过有管道（10），所述冰塞夹套（8）与所述管道（10）上表面接触处设有压力传感器（9），用于监测接触点的压力值。7.如权利要求1所述的一种反重力支撑装置，其特征在于，所述压力传感器（9）包括传感器本体（91）和触点（92）；所述传感器本体（91）四角均开有螺纹孔（93），所述压力传感器（9）通过所述螺纹孔（93）与所述冰塞夹套（8）螺栓连接；所述触点（92）位于所述管道（10）竖直方向最高点中心轴线上。2CN110763264A说明书1/3页一种反重力支撑装置技术领域[0001]本发明涉及反重力支撑技术领域，特别涉及一种反重力支撑装置。背景技术[0002]在常见的装配应用场合，需要将一些辅助配件安装在样件本体上。但是当这些辅助配件自身的质量过大时，导致对样件本体施加额外的力量，进而破坏了样件本体的内应力平衡，会导致样品变形弯曲，甚至造成不可逆的影响。而对于样件本体的精度及形位要求较高，如样件本身作为测量参照物，此时外力平衡的破坏将会在直接影响实验结果。[0003]针对此类问题，常用的办法是在这些辅助配件的下方安装若干支撑柱，托举支撑辅助配件。此方法可解决部分问题，但是无法判断支撑力的大小。另外，若辅助配件的质量存在变化时，支撑柱也无法根据需求调整长度。发明内容[0004]本发明的目的在于提供一种反重力支撑装置，以解决现有的支撑柱无法判断支撑力的大小，并在辅助配件的质量存在变化时，支撑柱也无法根据需求调整长度的问题。[0005]为解决上述技术问题
