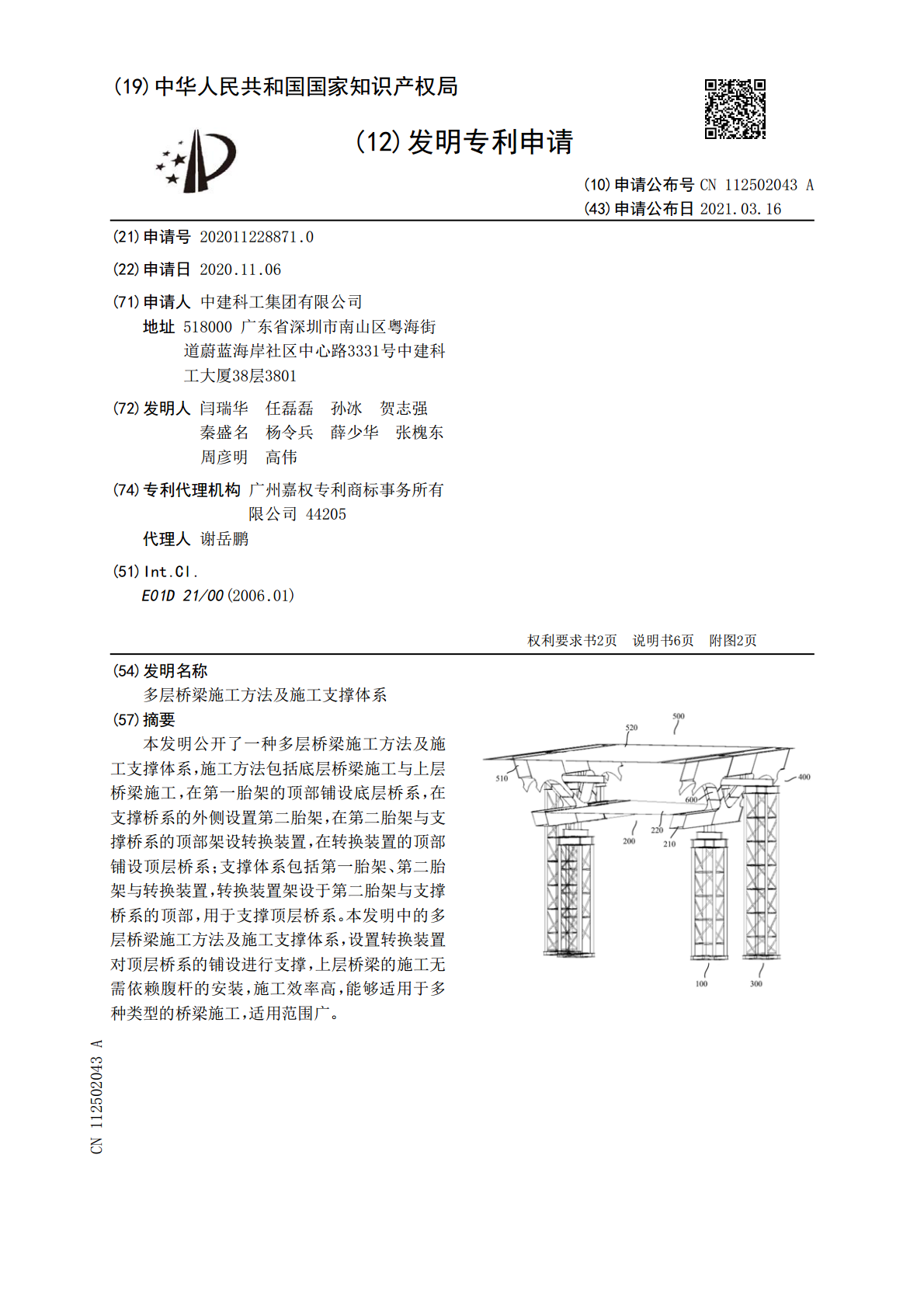

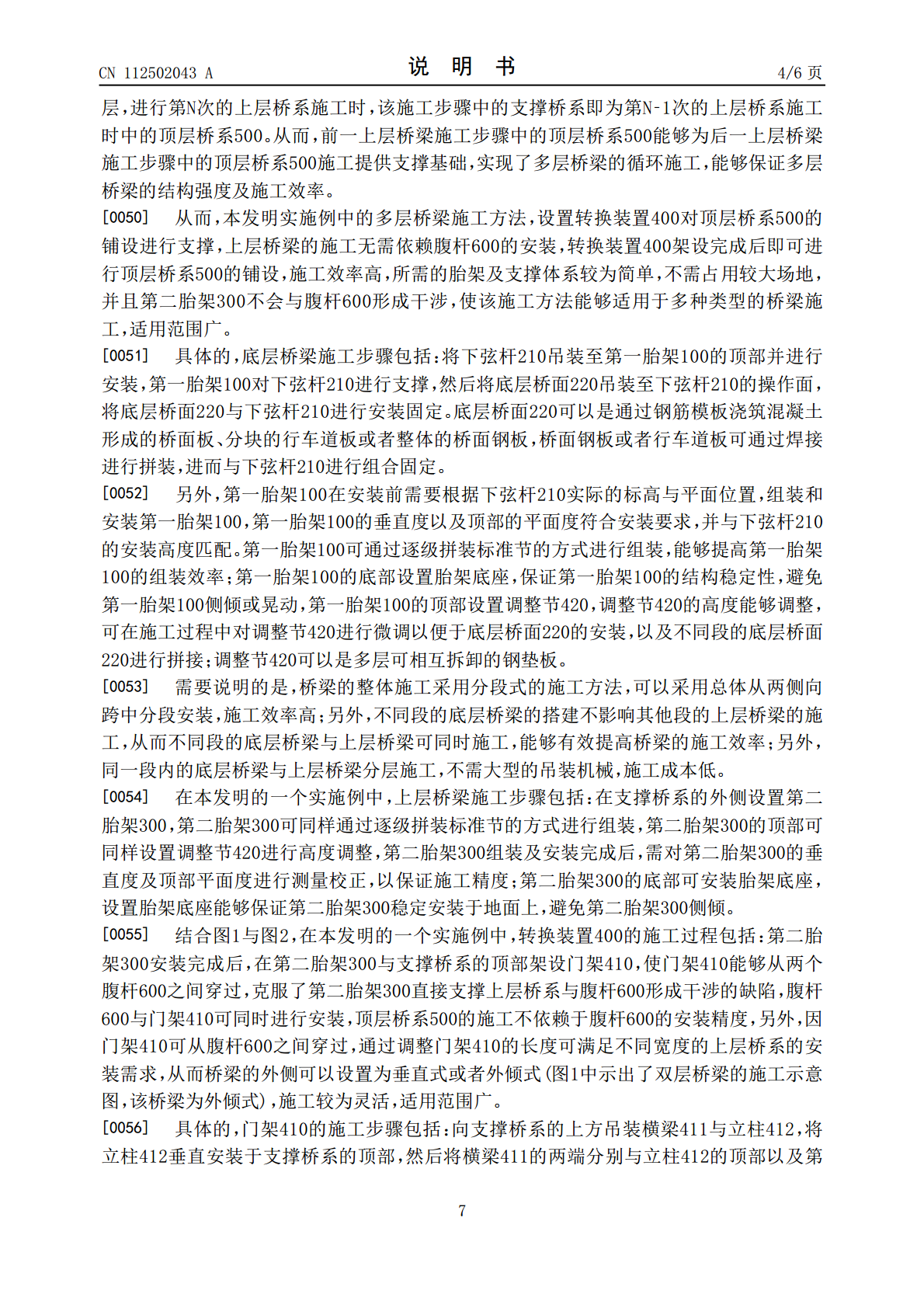

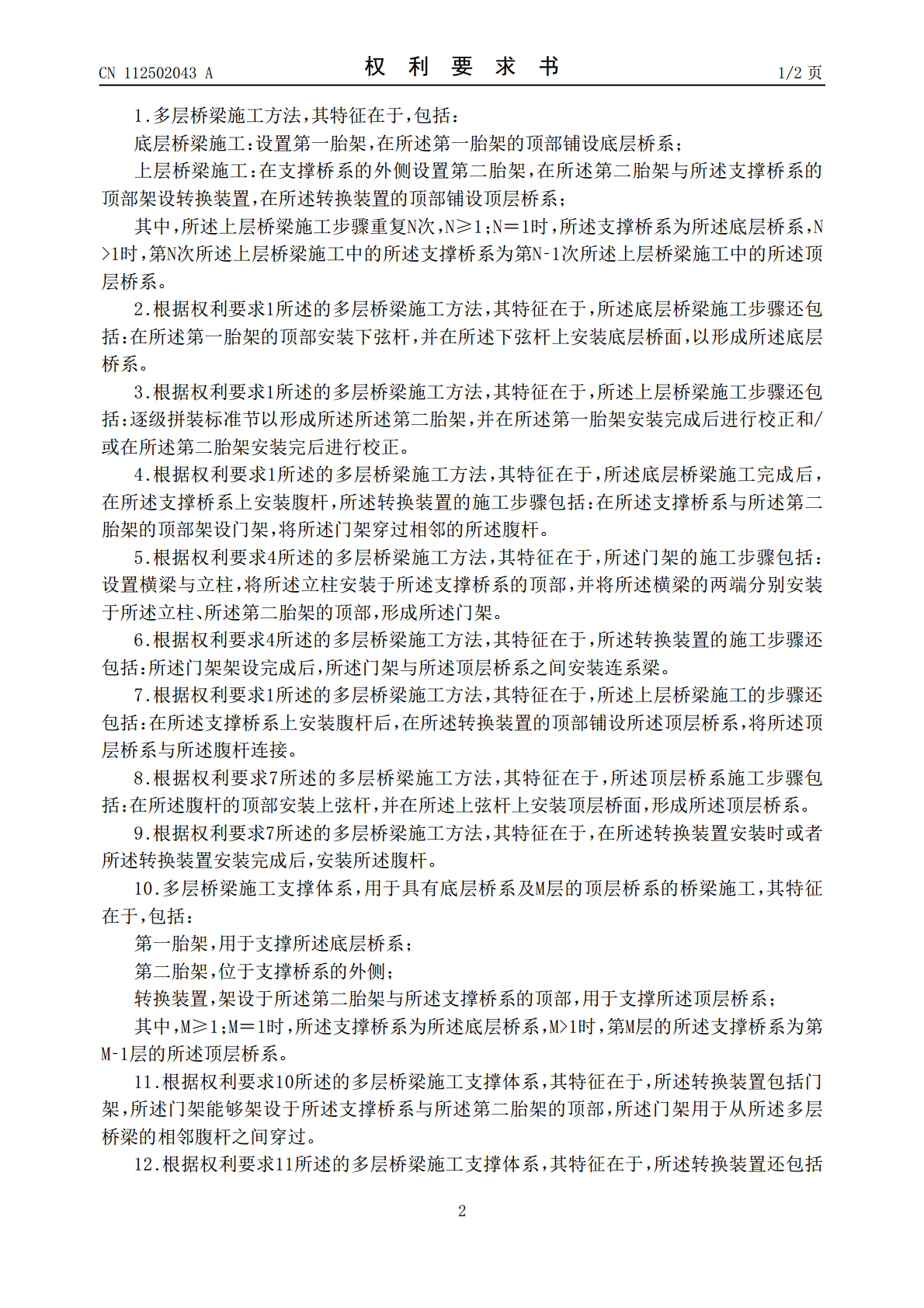

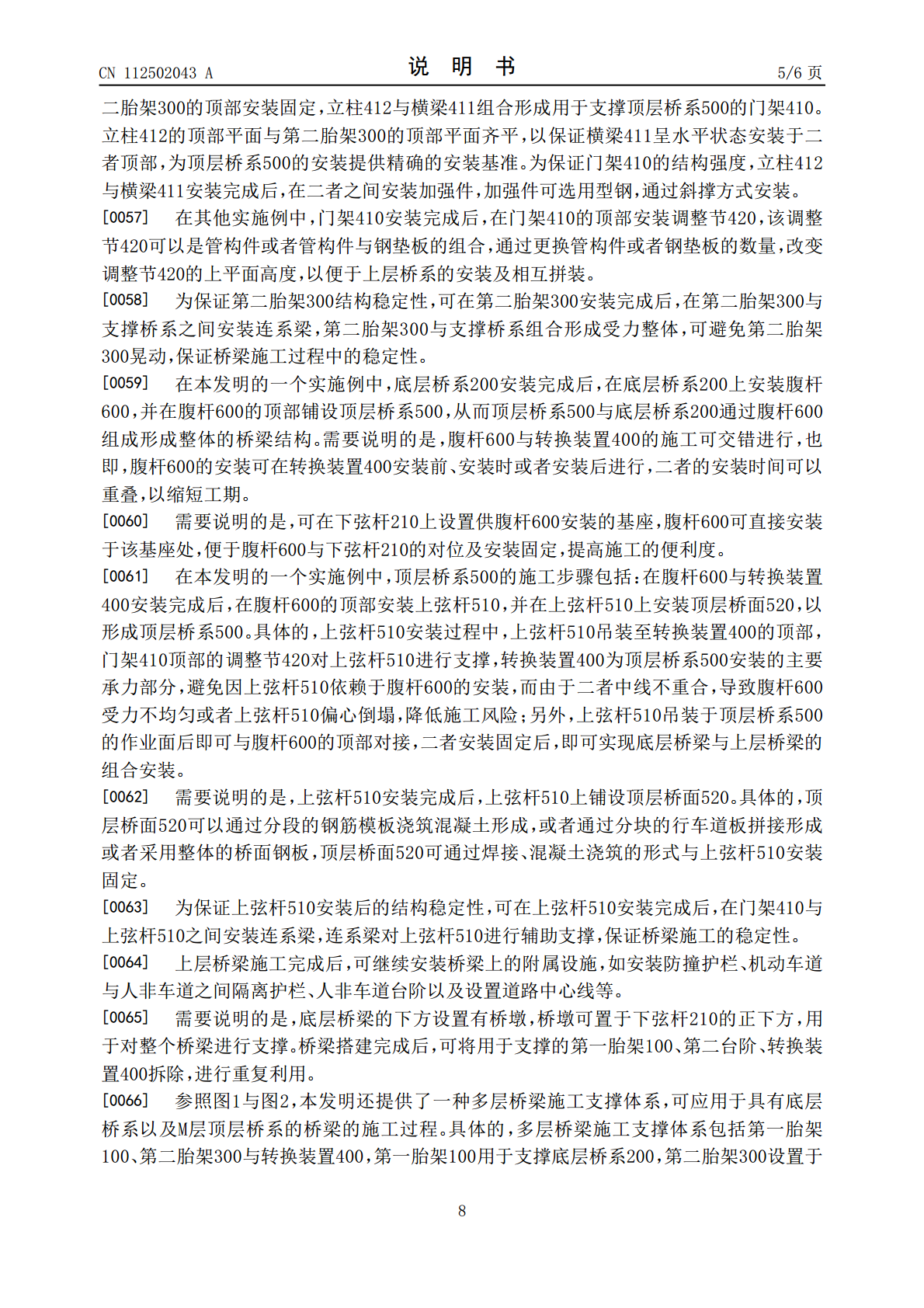

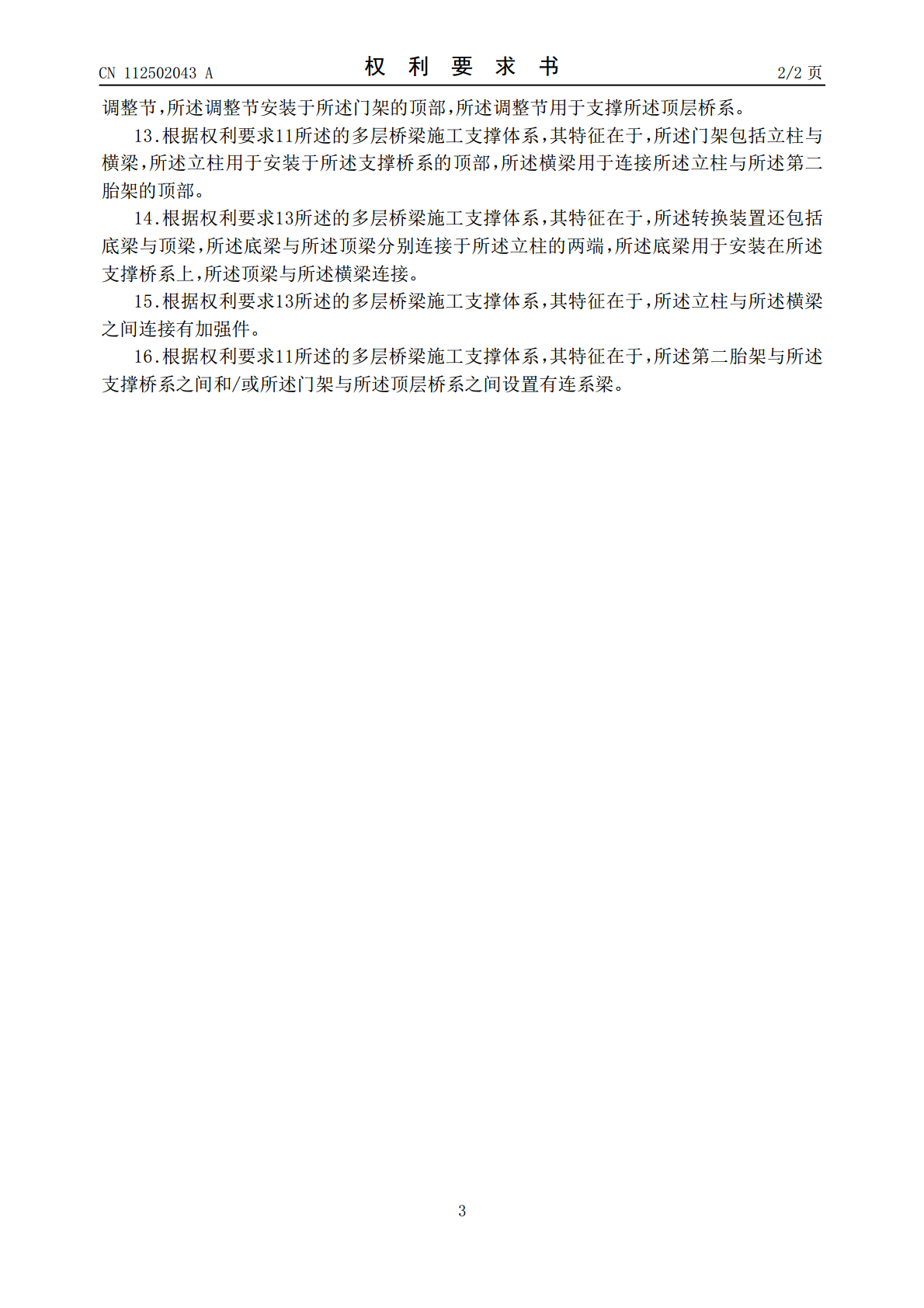

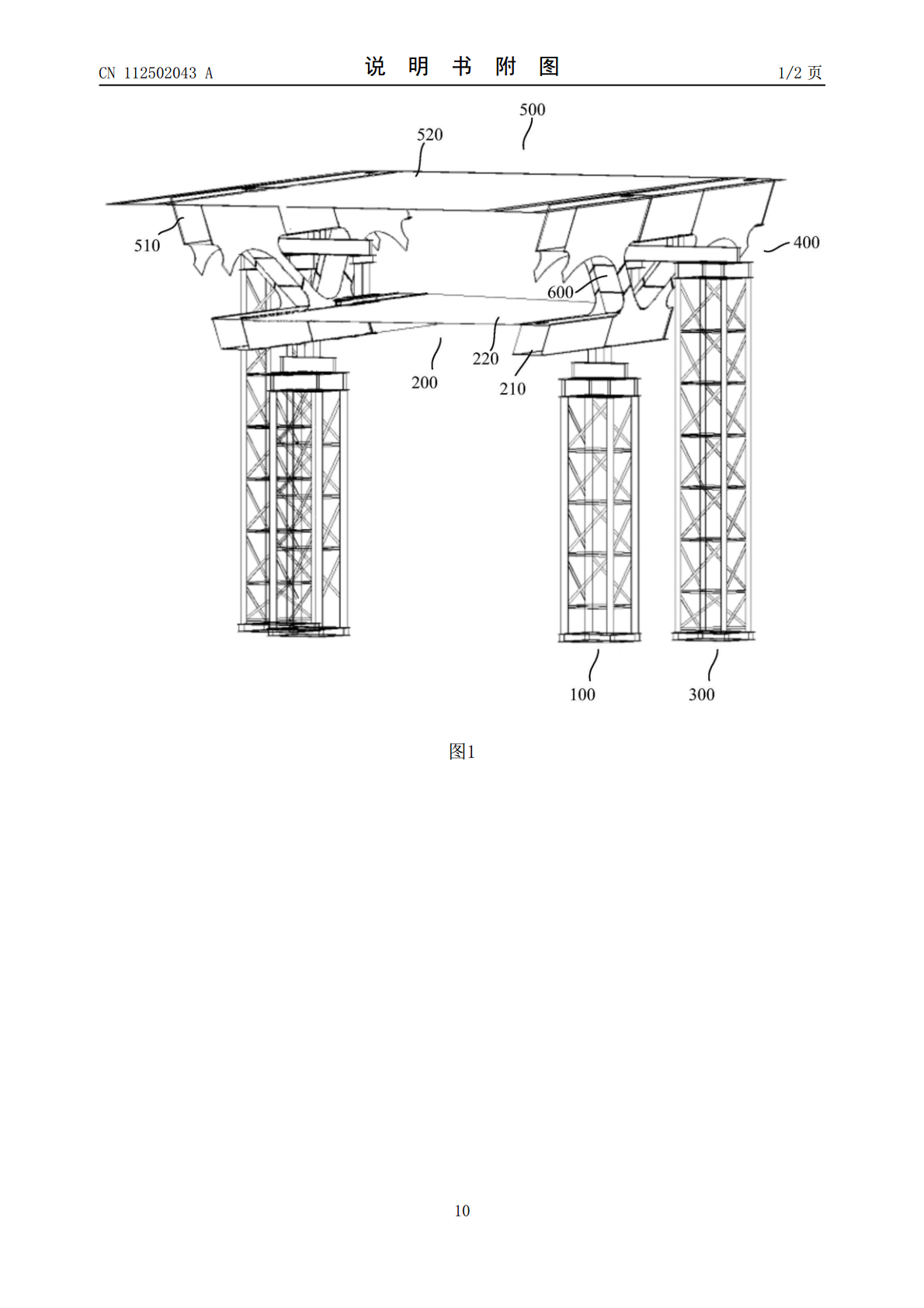

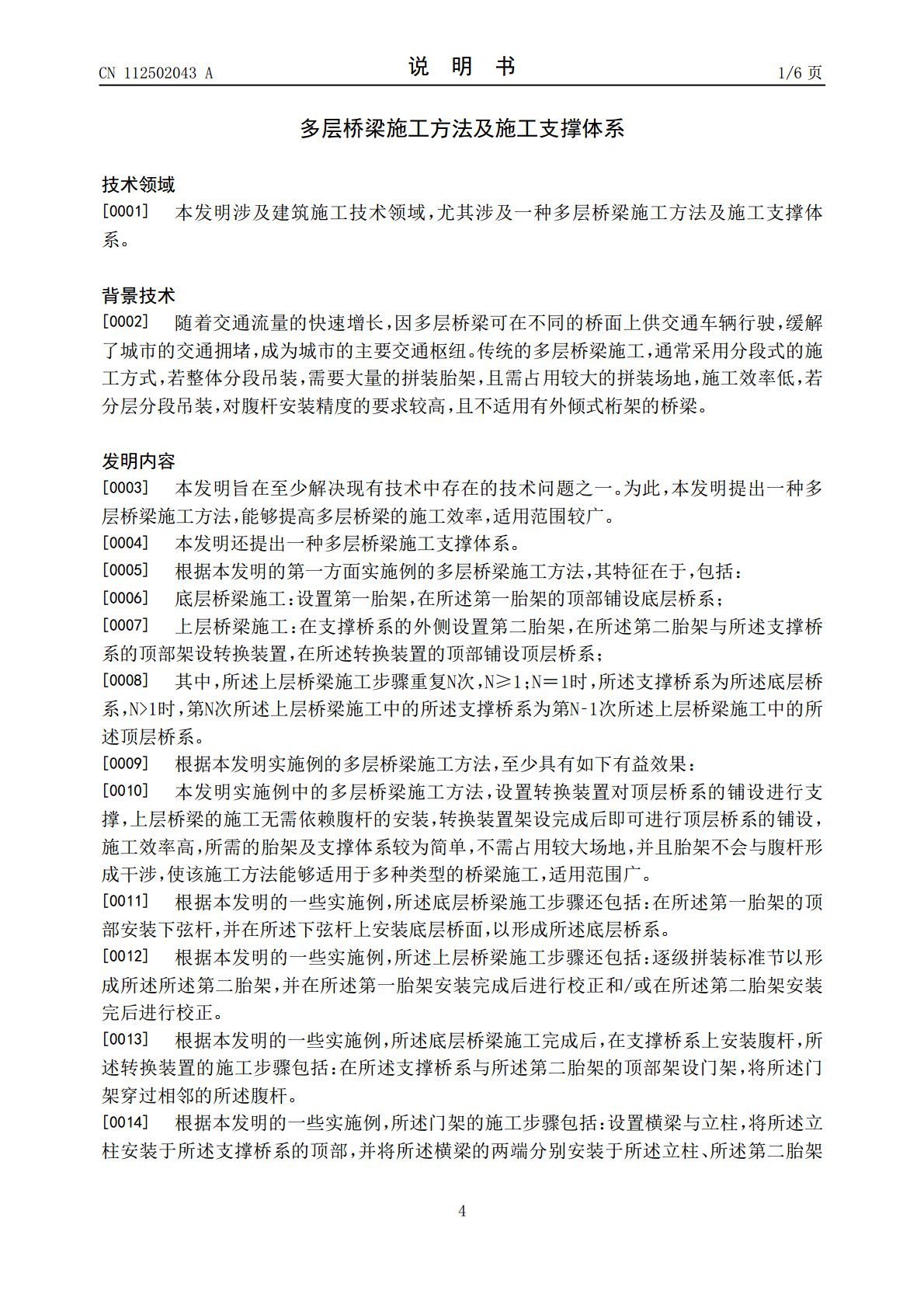

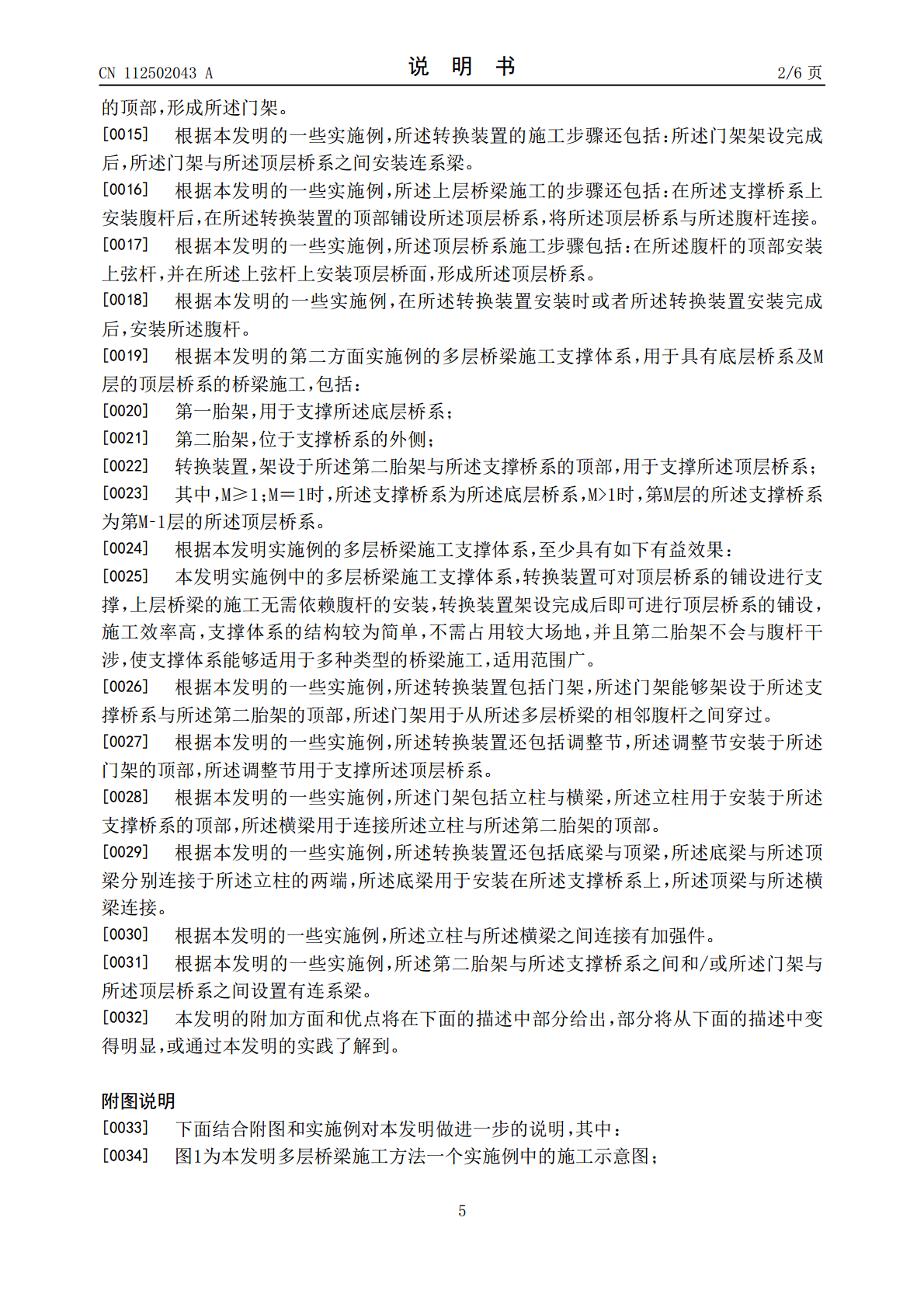

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112502043A(43)申请公布日2021.03.16(21)申请号202011228871.0(22)申请日2020.11.06(71)申请人中建科工集团有限公司地址518000广东省深圳市南山区粤海街道蔚蓝海岸社区中心路3331号中建科工大厦38层3801(72)发明人闫瑞华任磊磊孙冰贺志强秦盛名杨令兵薛少华张槐东周彦明高伟(74)专利代理机构广州嘉权专利商标事务所有限公司44205代理人谢岳鹏(51)Int.Cl.E01D21/00(2006.01)权利要求书2页说明书6页附图2页(54)发明名称多层桥梁施工方法及施工支撑体系(57)摘要本发明公开了一种多层桥梁施工方法及施工支撑体系，施工方法包括底层桥梁施工与上层桥梁施工，在第一胎架的顶部铺设底层桥系，在支撑桥系的外侧设置第二胎架，在第二胎架与支撑桥系的顶部架设转换装置，在转换装置的顶部铺设顶层桥系；支撑体系包括第一胎架、第二胎架与转换装置，转换装置架设于第二胎架与支撑桥系的顶部，用于支撑顶层桥系。本发明中的多层桥梁施工方法及施工支撑体系，设置转换装置对顶层桥系的铺设进行支撑，上层桥梁的施工无需依赖腹杆的安装，施工效率高，能够适用于多种类型的桥梁施工，适用范围广。CN112502043ACN112502043A权利要求书1/2页1.多层桥梁施工方法，其特征在于，包括：底层桥梁施工：设置第一胎架，在所述第一胎架的顶部铺设底层桥系；上层桥梁施工：在支撑桥系的外侧设置第二胎架，在所述第二胎架与所述支撑桥系的顶部架设转换装置，在所述转换装置的顶部铺设顶层桥系；其中，所述上层桥梁施工步骤重复N次，N≥1；N＝1时，所述支撑桥系为所述底层桥系，N>1时，第N次所述上层桥梁施工中的所述支撑桥系为第N‑1次所述上层桥梁施工中的所述顶层桥系。2.根据权利要求1所述的多层桥梁施工方法，其特征在于，所述底层桥梁施工步骤还包括：在所述第一胎架的顶部安装下弦杆，并在所述下弦杆上安装底层桥面，以形成所述底层桥系。3.根据权利要求1所述的多层桥梁施工方法，其特征在于，所述上层桥梁施工步骤还包括：逐级拼装标准节以形成所述所述第二胎架，并在所述第一胎架安装完成后进行校正和/或在所述第二胎架安装完后进行校正。4.根据权利要求1所述的多层桥梁施工方法，其特征在于，所述底层桥梁施工完成后，在所述支撑桥系上安装腹杆，所述转换装置的施工步骤包括：在所述支撑桥系与所述第二胎架的顶部架设门架，将所述门架穿过相邻的所述腹杆。5.根据权利要求4所述的多层桥梁施工方法，其特征在于，所述门架的施工步骤包括：设置横梁与立柱，将所述立柱安装于所述支撑桥系的顶部，并将所述横梁的两端分别安装于所述立柱、所述第二胎架的顶部，形成所述门架。6.根据权利要求4所述的多层桥梁施工方法，其特征在于，所述转换装置的施工步骤还包括：所述门架架设完成后，所述门架与所述顶层桥系之间安装连系梁。7.根据权利要求1所述的多层桥梁施工方法，其特征在于，所述上层桥梁施工的步骤还包括：在所述支撑桥系上安装腹杆后，在所述转换装置的顶部铺设所述顶层桥系，将所述顶层桥系与所述腹杆连接。8.根据权利要求7所述的多层桥梁施工方法，其特征在于，所述顶层桥系施工步骤包括：在所述腹杆的顶部安装上弦杆，并在所述上弦杆上安装顶层桥面，形成所述顶层桥系。9.根据权利要求7所述的多层桥梁施工方法，其特征在于，在所述转换装置安装时或者所述转换装置安装完成后，安装所述腹杆。10.多层桥梁施工支撑体系，用于具有底层桥系及M层的顶层桥系的桥梁施工，其特征在于，包括：第一胎架，用于支撑所述底层桥系；第二胎架，位于支撑桥系的外侧；转换装置，架设于所述第二胎架与所述支撑桥系的顶部，用于支撑所述顶层桥系；其中，M≥1；M＝1时，所述支撑桥系为所述底层桥系，M>1时，第M层的所述支撑桥系为第M‑1层的所述顶层桥系。11.根据权利要求10所述的多层桥梁施工支撑体系，其特征在于，所述转换装置包括门架，所述门架能够架设于所述支撑桥系与所述第二胎架的顶部，所述门架用于从所述多层桥梁的相邻腹杆之间穿过。12.根据权利要求11所述的多层桥梁施工支撑体系，其特征在于，所述转换装置还包括2CN112502043A权利要求书2/2页调整节，所述调整节安装于所述门架的顶部，所述调整节用于支撑所述顶层桥系。13.根据权利要求11所述的多层桥梁施工支撑体系，其特征在于，所述门架包括立柱与横梁，所述立柱用于安装于所述支撑桥系的顶部，所述横梁用于连接所述立柱与所述第二胎架的顶部。14.根据权利要求13所述的多层桥梁施工支撑体系，其特征在于，所述转换装置还包括底梁与顶梁，所述底梁与所述顶梁分别连接于所述立柱的两端，所述底梁用于安装在所述支撑桥系上，所
