基于BIM的现浇桥梁支撑体系施工监控系统及方法.pdf

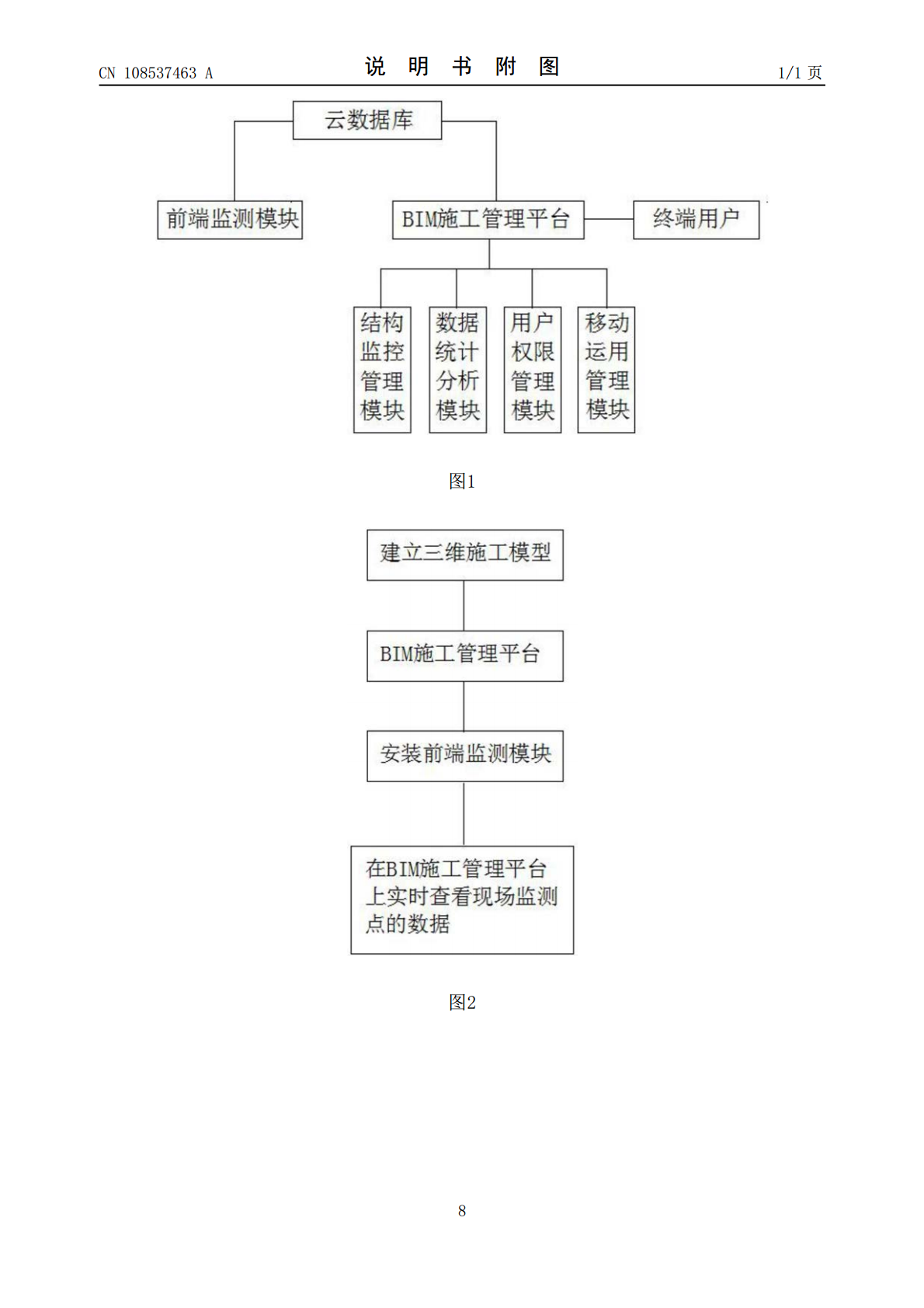

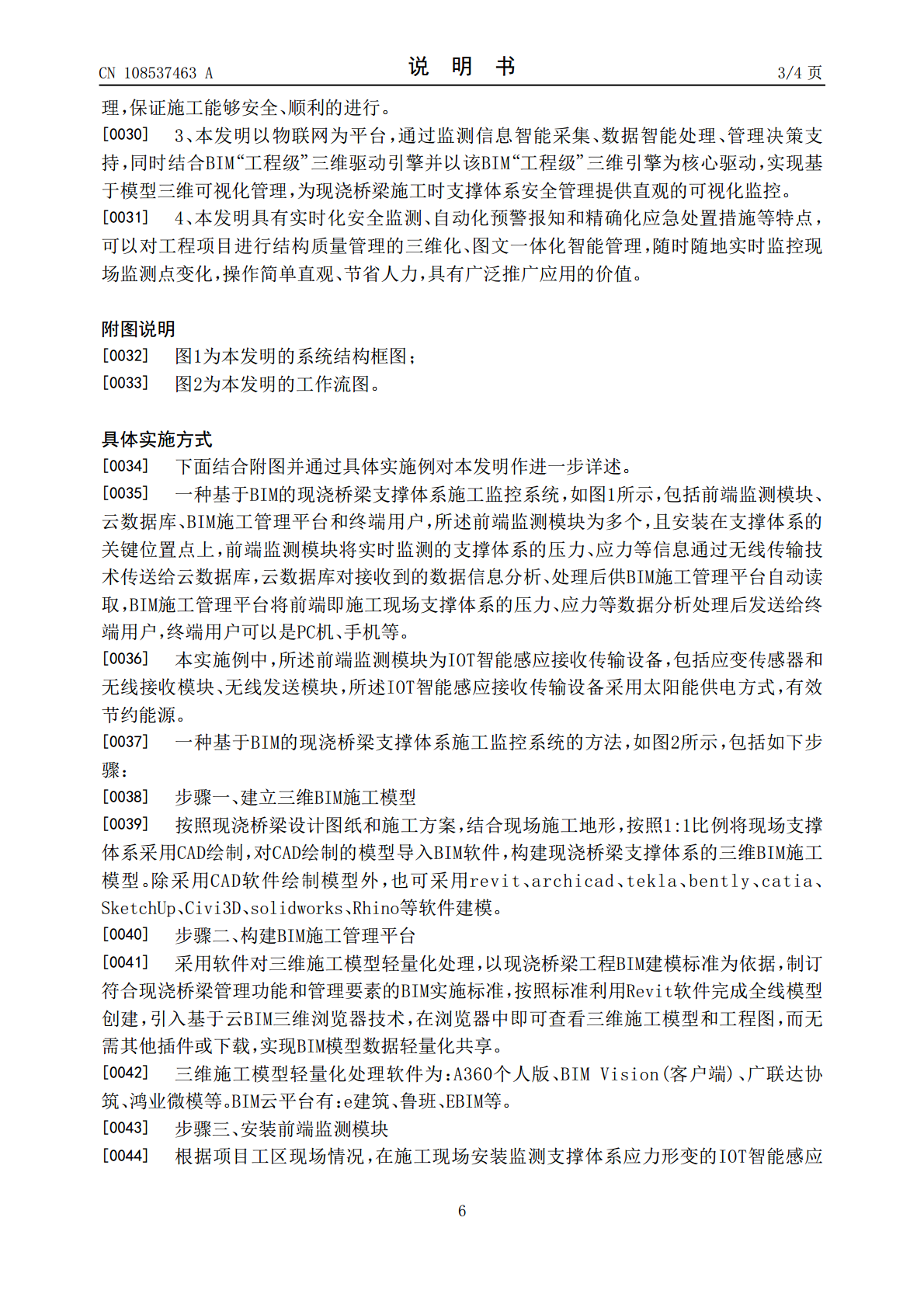

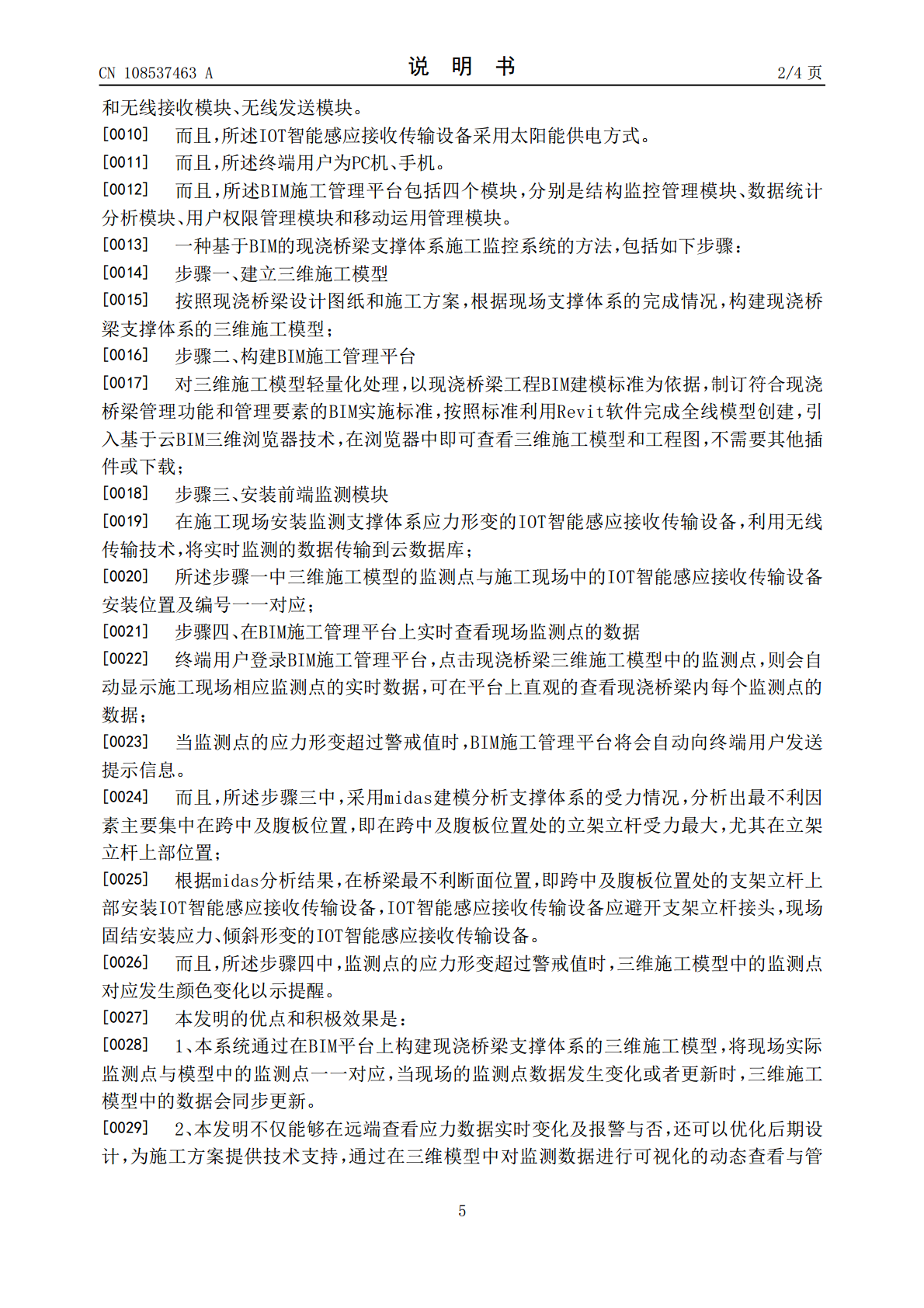

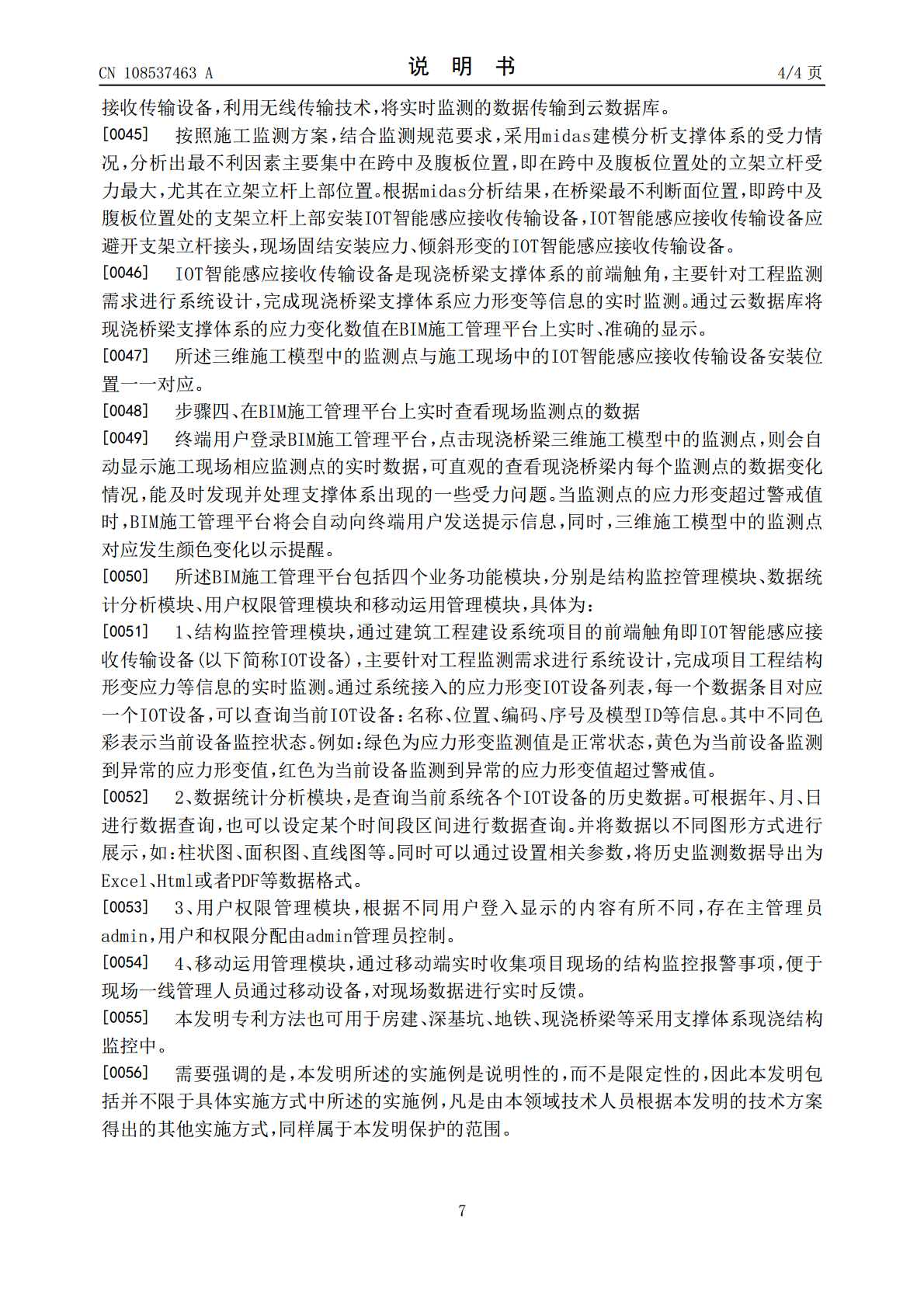

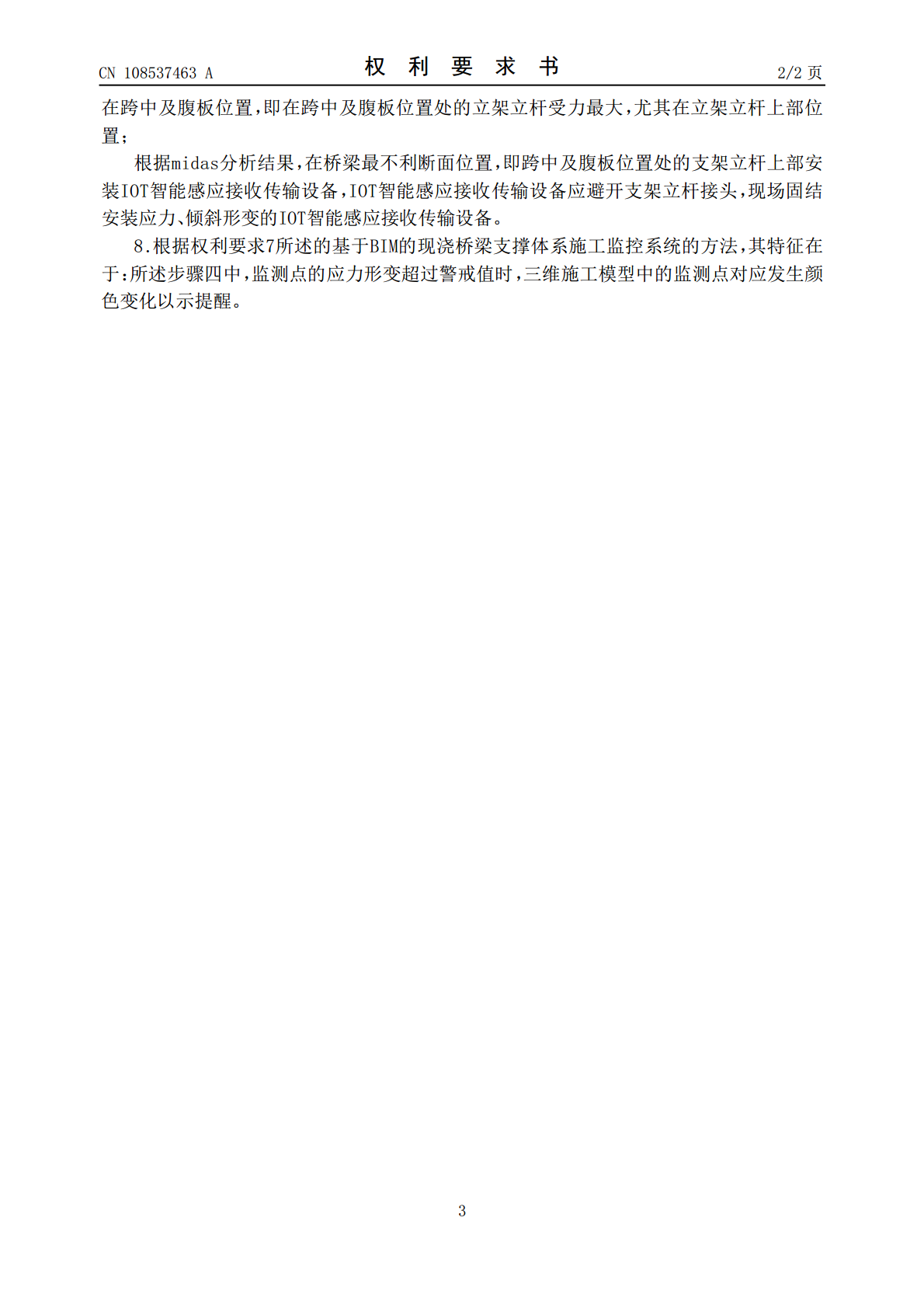

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108537463A(43)申请公布日2018.09.14(21)申请号201810357532.9G01B21/32(2006.01)(22)申请日2018.04.20G01L5/00(2006.01)(71)申请人中铁四局集团第三建设有限公司地址300011天津市河东区华龙道（原姚台大街）12号申请人中铁四局集团有限公司(72)发明人刘桂东秦林朱兴福贾东风张宇崔小磊孙靖文侯剑宜闫夫顺马建新王荣凯(74)专利代理机构天津盈佳知识产权代理事务所(特殊普通合伙)12224代理人孙宝芸(51)Int.Cl.G06Q10/06(2012.01)G06Q50/08(2012.01)权利要求书2页说明书4页附图1页(54)发明名称基于BIM的现浇桥梁支撑体系施工监控系统及方法(57)摘要本发明涉及一种基于BIM的现浇桥梁支撑体系施工监控系统，包括前端监测模块、云数据库、BIM施工管理平台和终端用户，所述前端监测模块为多个，且安装在支撑体系的关键位置点上，前端监测模块将实时监测的支撑体系的压力、应力等信息通过无线传输技术传送给云数据库，云数据库对接收到的数据信息分析、处理后供BIM施工管理平台自动读取，BIM施工管理平台将前端即施工现场支撑体系的压力、应力等数据分析处理后发送给终端用户。本发明具有实时化安全监测、自动化预警报知和精确化应急处置措施等特点，可以对工程项目进行结构质量管理的三维化、图文一体化智能管理，随时随地实时监控现场监测点变化，操作简单直观、节省人力，具有广泛推广应用的价值。CN108537463ACN108537463A权利要求书1/2页1.一种基于BIM的现浇桥梁支撑体系施工监控系统，其特征在于：包括前端监测模块、云数据库、BIM施工管理平台和终端用户，所述前端监测模块为多个，且安装在支撑体系的关键位置点上，前端监测模块将实时监测的支撑体系的压力、应力等信息通过无线传输技术传送给云数据库，云数据库对接收到的数据信息分析、处理后供BIM施工管理平台自动读取，BIM施工管理平台将前端即施工现场支撑体系的压力、应力等数据分析处理后发送给终端用户。2.根据权利要求1所述的基于BIM的现浇桥梁支撑体系施工监控系统，其特征在于：所述前端监测模块为IOT智能感应接收传输设备，包括应力或者压力传感器和无线接收模块、无线发送模块。3.根据权利要求1或2所述的基于BIM的现浇桥梁支撑体系施工监控系统，其特征在于：所述IOT智能感应接收传输设备采用太阳能供电方式。4.根据权利要求1所述的基于BIM的现浇桥梁支撑体系施工监控系统，其特征在于：所述终端用户为PC机、手机。5.根据权利要求1所述的基于BIM的现浇桥梁支撑体系施工监控系统，其特征在于：所述BIM施工管理平台包括四个模块，分别是结构监控管理模块、数据统计分析模块、用户权限管理模块和移动运用管理模块。6.一种如权利要求1至5任一项所述的基于BIM的现浇桥梁支撑体系施工监控系统的方法，其特征在于：包括如下步骤：步骤一、建立三维施工模型按照现浇桥梁设计图纸和施工方案，根据现场支撑体系的完成情况，构建现浇桥梁支撑体系的三维施工模型；步骤二、构建BIM施工管理平台对三维施工模型轻量化处理，以现浇桥梁工程BIM建模标准为依据，制订符合现浇桥梁管理功能和管理要素的BIM实施标准，按照标准利用Revit软件完成全线模型创建，引入基于云BIM三维浏览器技术，在浏览器中即可查看三维施工模型和工程图，不需要其他插件或下载；步骤三、安装前端监测模块在施工现场安装监测支撑体系应力形变的IOT智能感应接收传输设备，利用无线传输技术，将实时监测的数据传输到云数据库；所述步骤一中三维施工模型的监测点与施工现场中的IOT智能感应接收传输设备安装位置及编号一一对应；步骤四、在BIM施工管理平台上实时查看现场监测点的数据终端用户登录BIM施工管理平台，点击现浇桥梁三维施工模型中的监测点，则会自动显示施工现场相应监测点的实时数据，可在平台上直观的查看现浇桥梁内每个监测点的数据；当监测点的应力形变超过警戒值时，BIM施工管理平台将会自动向终端用户发送提示信息。7.根据权利要求6所述的基于BIM的现浇桥梁支撑体系施工监控系统的方法，其特征在于：所述步骤三中，采用midas建模分析支撑体系的受力情况，分析出最不利因素主要集中2CN108537463A权利要求书2/2页在跨中及腹板位置，即在跨中及腹板位置处的立架立杆受力最大，尤其在立架立杆上部位置；根据midas分析结果，在桥梁最不利断面位置，即跨中及腹板位置处的支架立杆上部安装IOT智能感应接收传输设备，IOT智能感应接收传输设备应避开支架立杆接头，现场固结安装应力、倾斜形变的IOT智能感应接收传输设
