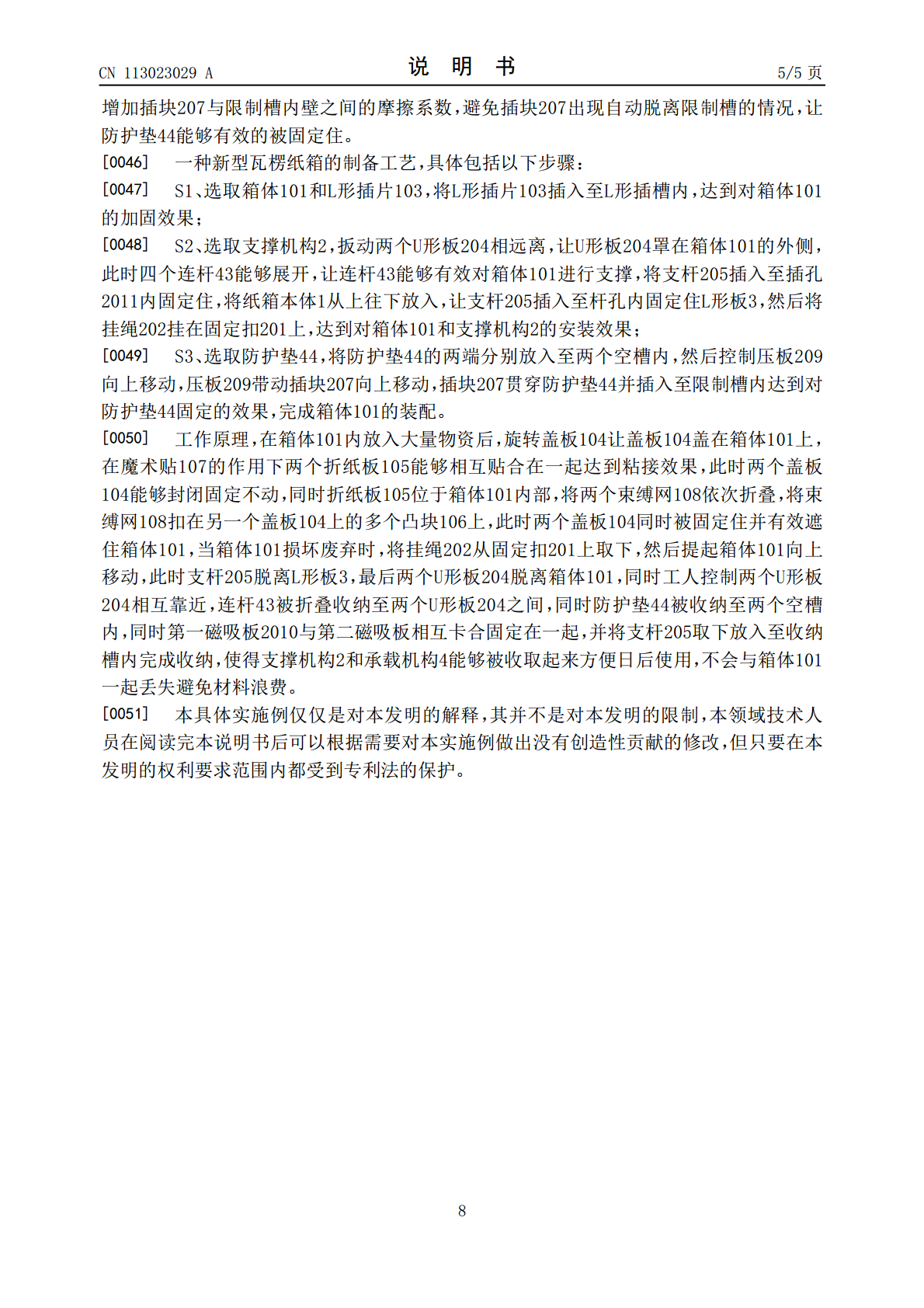

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113023029A(43)申请公布日2021.06.25(21)申请号202110247918.6(22)申请日2021.03.06(71)申请人绍兴山岳纸业有限公司地址312030浙江省绍兴市柯桥区滨海工业区南新村(72)发明人张国海(51)Int.Cl.B65D6/00(2006.01)B65D25/24(2006.01)B65D25/20(2006.01)B65D43/16(2006.01)B65D55/00(2006.01)B65D25/00(2006.01)权利要求书2页说明书5页附图2页(54)发明名称一种新型瓦楞纸箱及其制备工艺(57)摘要本发明公开了一种新型瓦楞纸箱及其制备工艺，涉及瓦楞纸箱技术领域，包括：纸箱本体、支撑机构、L形板和承载机构，所述纸箱本体外表面的四角处均固定连接有L形板，L形板的下侧设置有支撑机构，支撑机构可拆卸连接在纸箱本体的下表面；本方案通过设置支撑机构，其中两个U形板能够夹住纸箱本体，其中U形板能够支撑住支杆，而支杆能够有效支撑住L形板，从而使得多个L形板能够有效支撑住箱体，其中U形板能够对箱体的边角进行防护，而L形板能够对箱体的拐角进行防护，有效增强了箱体的整体强度，达到了对箱体的保护效果，挂绳能够挂在固定扣上，从而使得U形板能够配合多个连杆有效支撑住箱体，提起箱体向上时，U形板能够随着箱体被带起。CN113023029ACN113023029A权利要求书1/2页1.一种新型瓦楞纸箱，其特征在于，包括：纸箱本体(1)、支撑机构(2)、L形板(3)和承载机构(4)，所述纸箱本体(1)外表面的四角处均固定连接有L形板(3)，L形板(3)的下侧设置有支撑机构(2)，支撑机构(2)可拆卸连接在纸箱本体(1)的下表面，支撑机构(2)内设置有承载机构(4)，承载机构(4)位于纸箱本体(1)的下侧；纸箱本体(1)包括箱体(101)、盖板(104)、挡板(102)和束缚网(108)；其中，所述纸箱本体(1)内壁的前后两侧面均固定连接有挡板(102)，纸箱本体(1)的左右两侧面均固定连接有盖板(104)，盖板(104)与纸箱本体(1)的边缘之间设置有折痕，盖板(104)远离纸箱本体(1)的一侧面固定连接有折纸板(105)，折纸板(105)的下表面固定连接有魔术贴(107)，盖板(104)与折纸板(105)之间也设置有折痕。2.根据权利要求1所述的一种新型瓦楞纸箱，其特征在于，所述箱体(101)上表面的四角处均开设有L形槽，L形槽内插置有L形插片(103)。3.根据权利要求1所述的一种新型瓦楞纸箱，其特征在于，所述盖板(104)的下表面均匀固定连接有多个凸块(106)，箱体(101)的左右两侧面均固定连接有束缚网(108)。4.根据权利要求1所述的一种新型瓦楞纸箱，其特征在于，所述箱体(101)包括两个硬纸板(1011)，两个硬纸板(1011)的相对面均固定连接有多个第二加固纸板(1013)，每两个第二加固纸板(1013)的另一端相互固定连接，两个第二加固纸板(1013)之间形成一个三角形。5.根据权利要求4所述的一种新型瓦楞纸箱，其特征在于，所述第二加固纸板(1013)的一侧面固定连接有第一加固纸板(1012)，两个第一加固纸板(1012)的另一端相互固定连接，第一加固纸板(1012)的另一端固定连接在硬纸板(1011)的一侧面，前后两个第二加固纸板(1013)的相对端相互固定连接，左右两个第二加固纸板(1013)之间通过三角纸垫(1014)固定连接。6.根据权利要求1所述的一种新型瓦楞纸箱，其特征在于，所述支撑机构(2)包括两个U形板(204)，U形板(204)上表面的左右两侧均固定连接有两个插孔(2011)、插孔(2011)内插置有支杆(205)，支杆(205)插入至L形板(3)下表面开设的杆孔内，L形板(3)的上表面开设有收纳槽，L形板(3)上表面对应收纳槽的位置设置有盖片(203)，盖片(203)通过合页(206)与U形板(204)的上表面铰接。7.根据权利要求6所述的一种新型瓦楞纸箱，其特征在于，所述盖片(203)的上表面固定连接有挂绳(202)，挂绳(202)挂在固定扣(201)上，两个固定扣(201)分别固定连接在纸箱本体(1)的前后两侧面，前侧U形板(204)的两端均固定连接有第二磁吸板，后侧U形板(204)的两端均固定连接有第一磁吸板(2010)，第一磁吸板(2010)的一侧面开设有定位槽。8.根据权利要求1所述的一种新型瓦楞纸箱，其特征在于，所述承载机构(4)包括U形板(204)的一侧面开设的空槽，空槽内设置有防护垫(44)的一端，U形板(204)的下侧设置有压板(209)，压板(209)上表面从左往右均
