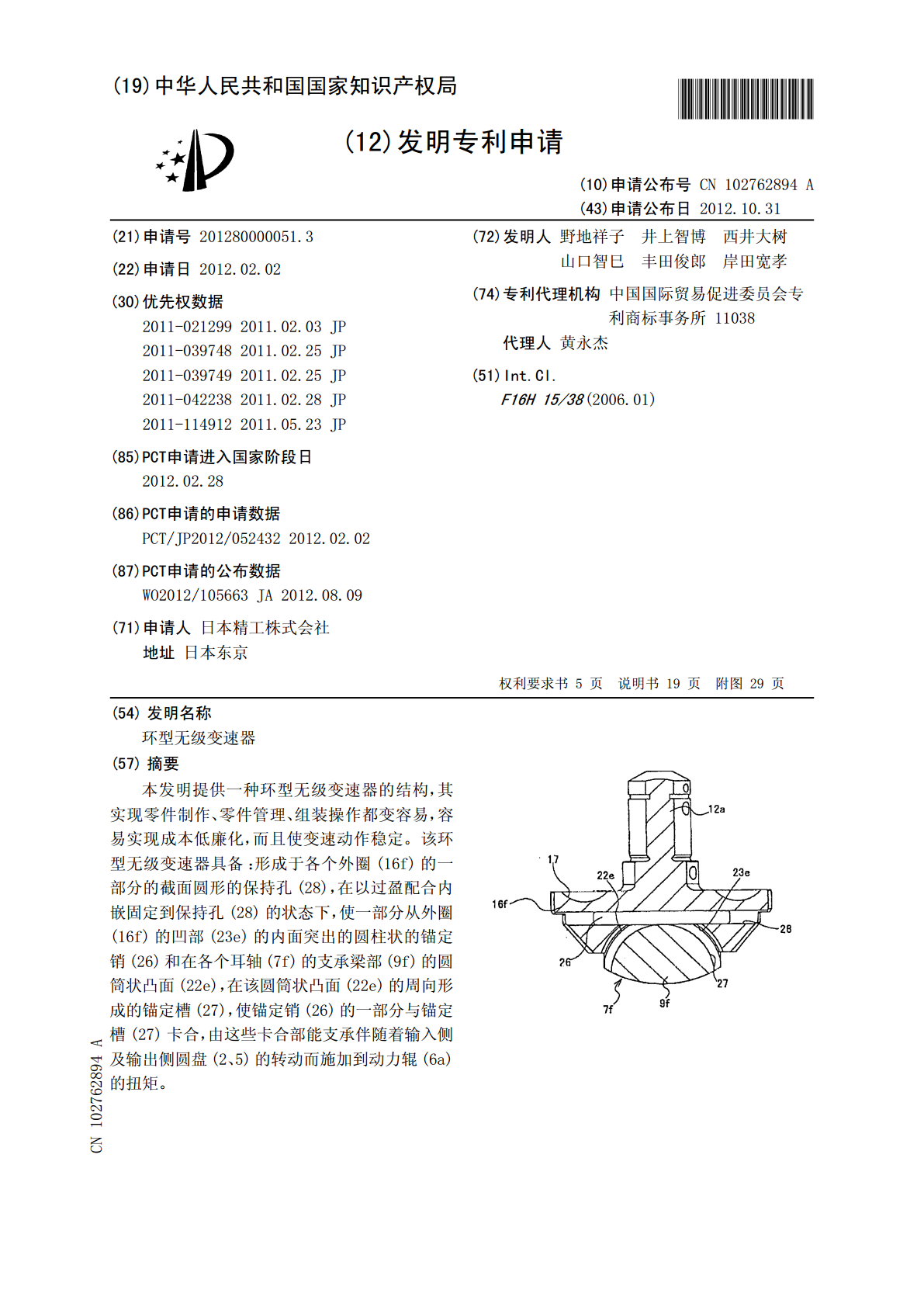

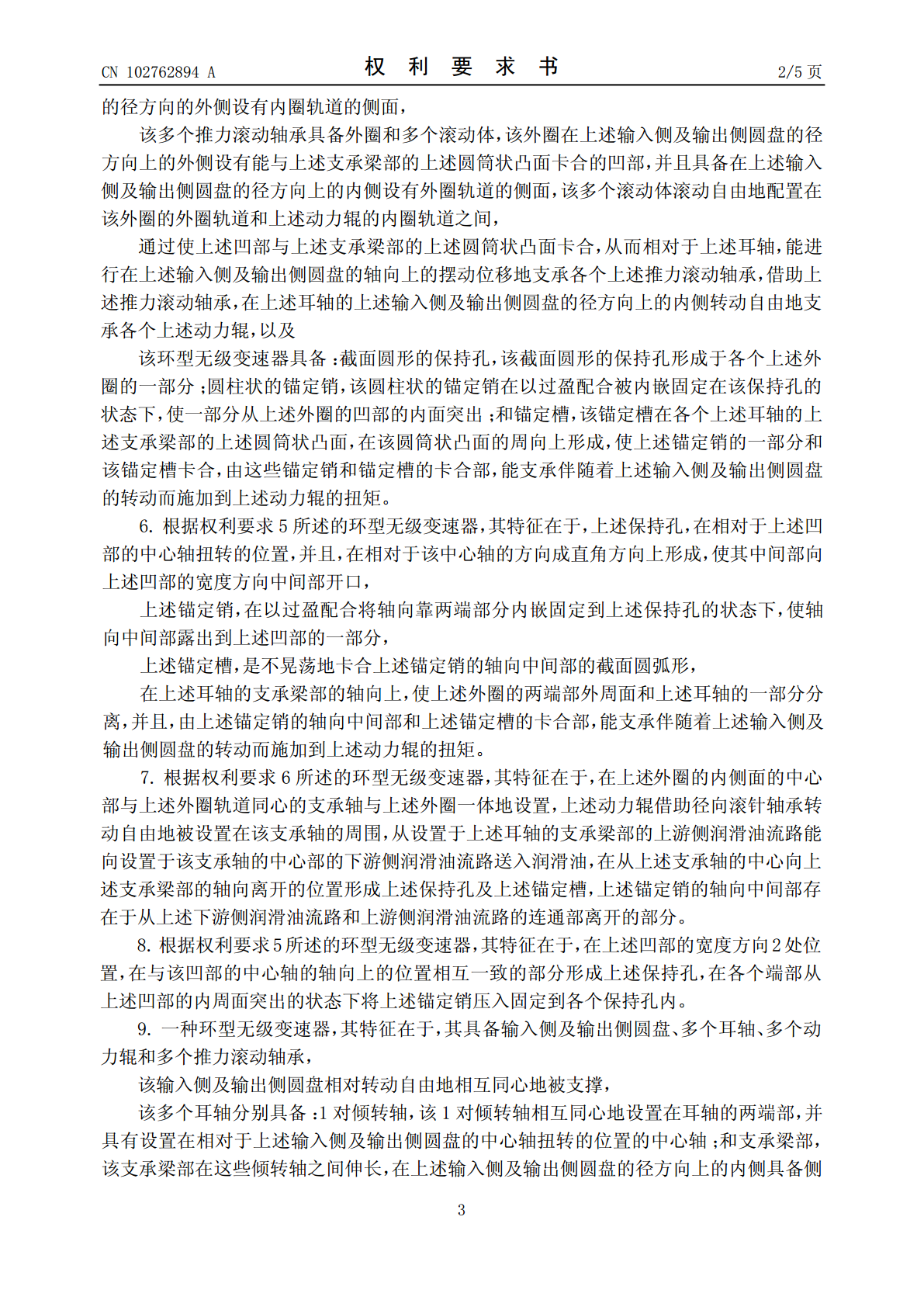

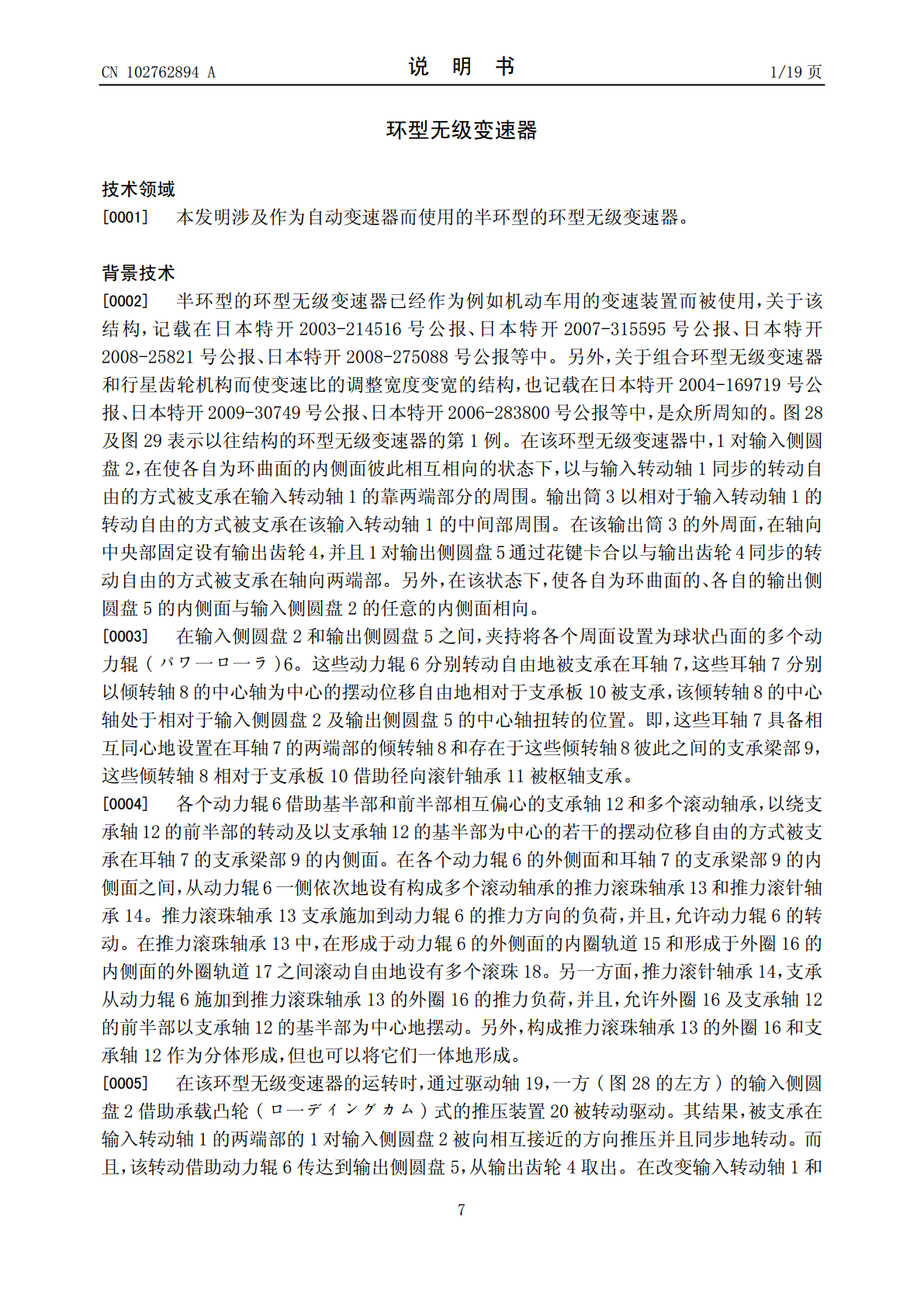

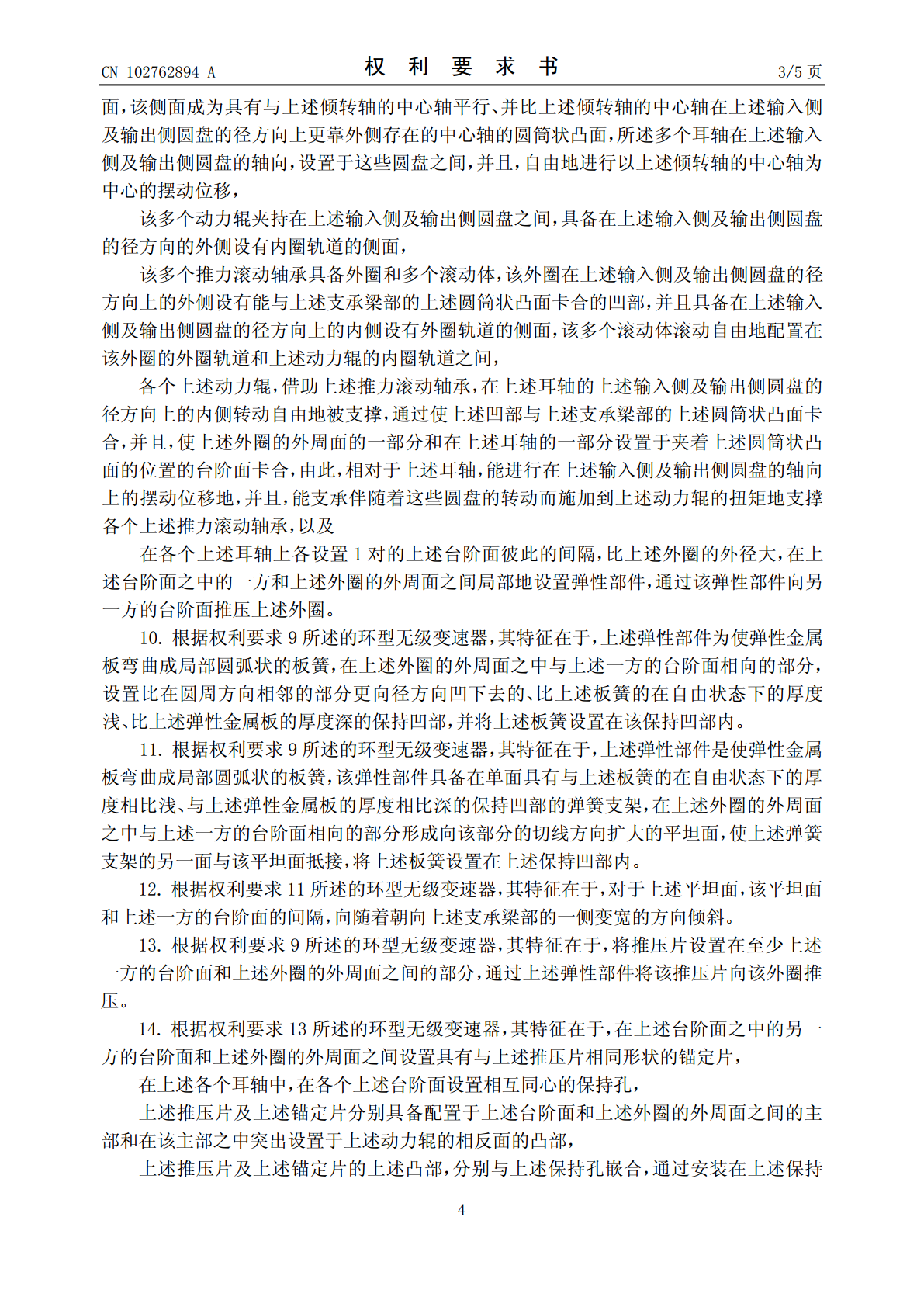

(19)中华人民共和国国家知识产权局*CN102762894A*(12)发明专利申请(10)申请公布号CN102762894A(43)申请公布日2012.10.31(21)申请号201280000051.3(72)发明人野地祥子井上智博西井大树(22)申请日2012.02.02山口智巳丰田俊郎岸田宽孝(30)优先权数据(74)专利代理机构中国国际贸易促进委员会专2011-0212992011.02.03JP利商标事务所110382011-0397482011.02.25JP代理人黄永杰2011-0397492011.02.25JP(51)Int.Cl.2011-0422382011.02.28JPF16H15/38(2006.01)2011-1149122011.05.23JP(85)PCT申请进入国家阶段日2012.02.28(86)PCT申请的申请数据PCT/JP2012/0524322012.02.02(87)PCT申请的公布数据WO2012/105663JA2012.08.09(71)申请人日本精工株式会社地址日本东京权利要求书权利要求书5页5页说明书说明书1919页页附图附图2929页(54)发明名称环型无级变速器(57)摘要本发明提供一种环型无级变速器的结构，其实现零件制作、零件管理、组装操作都变容易，容易实现成本低廉化，而且使变速动作稳定。该环型无级变速器具备：形成于各个外圈(16f)的一部分的截面圆形的保持孔(28)，在以过盈配合内嵌固定到保持孔(28)的状态下，使一部分从外圈(16f)的凹部(23e)的内面突出的圆柱状的锚定销(26)和在各个耳轴(7f)的支承梁部(9f)的圆筒状凸面(22e)，在该圆筒状凸面(22e)的周向形成的锚定槽(27)，使锚定销(26)的一部分与锚定槽(27)卡合，由这些卡合部能支承伴随着输入侧及输出侧圆盘(2、5)的转动而施加到动力辊(6a)的扭矩。CN10276894ACN102762894A权利要求书1/5页1.一种环型无级变速器，其特征在于，其具备输入侧及输出侧圆盘、多个耳轴、多个动力辊和多个推力滚动轴承，该输入侧及输出侧圆盘相对转动自由地相互同心地被支撑，该多个耳轴分别具备：1对倾转轴，该1对倾转轴相互同心地设置在耳轴的两端部，并具有设置在相对于上述输入侧及输出侧圆盘的中心轴扭转的位置的中心轴；和支承梁部，该支承梁部在这些倾转轴之间伸长，在上述输入侧及输出侧圆盘的径方向上的内侧具备侧面，该侧面成为具有与上述倾转轴的中心轴平行、并比上述倾转轴的中心轴在上述输入侧及输出侧圆盘的径方向上更靠外侧存在的中心轴的圆筒状凸面，所述多个耳轴在上述输入侧及输出侧圆盘的轴向上，设置于这些圆盘之间，并且，自由地进行以上述倾转轴的中心轴为中心的摆动位移，该多个动力辊夹持在上述输入侧及输出侧圆盘之间，具备在上述输入侧及输出侧圆盘的径方向的外侧设有内圈轨道的侧面，该多个推力滚动轴承具备外圈和多个滚动体，该外圈在上述输入侧及输出侧圆盘的径方向上的外侧设有能与上述支承梁部的上述圆筒状凸面卡合的凹部，并且具备在上述输入侧及输出侧圆盘的径方向上的内侧设有外圈轨道的侧面，该多个滚动体滚动自由地配置在该外圈的外圈轨道和上述动力辊的内圈轨道之间，通过使上述凹部与上述支承梁部的上述圆筒状凸面卡合，从而相对于上述耳轴，能进行在上述输入侧及输出侧圆盘的轴向上的摆动位移地支承各个上述推力滚动轴承，借助上述推力滚动轴承，在上述耳轴的上述输入侧及输出侧圆盘的径方向上的内侧转动自由地支承各个上述动力辊，以及对上述圆筒状凸面和上述凹部之中的至少一方的面实施凸面加工。2.根据权利要求1所述的环型无级变速器，其特征在于，对上述圆筒状凸面和上述凹部之中的至少一方的面的整体实施凸面加工。3.根据权利要求1所述的环型无级变速器，其特征在于，仅对上述圆筒状凸面和上述凹部之中的至少一方的面的轴向两端部实施凸面加工。4.根据权利要求1所述的环型无级变速器，其特征在于，使得在上述圆筒状凸面的与轴向正交的假想平面上的、该圆筒状凸面的在自由状态下的曲率半径，比在上述凹部的与轴向正交的假想平面上的、在该凹部的自由状态下的曲率半径小。5.一种环型无级变速器，其特征在于，其具备输入侧及输出侧圆盘、多个耳轴、多个动力辊和多个推力滚动轴承，该输入侧及输出侧圆盘相对转动自由地相互同心地被支撑，该多个耳轴分别具备：1对倾转轴，该1对倾转轴相互同心地设置在耳轴的两端部，并具有设置在相对于上述输入侧及输出侧圆盘的中心轴扭转的位置的中心轴；和支承梁部，该支承梁部在这些倾转轴之间伸长，在上述输入侧及输出侧圆盘的径方向上的内侧具备侧面，该侧面成为具有与上述倾转轴的中心轴平行、并比上述倾转轴的中心轴在上述输入侧及输出侧圆盘的径方向上更靠外侧存在的中心轴的圆筒状凸面，所述多个耳
