无色、透明和耐热的聚氨酯膜以及制备所述膜的方法.pdf

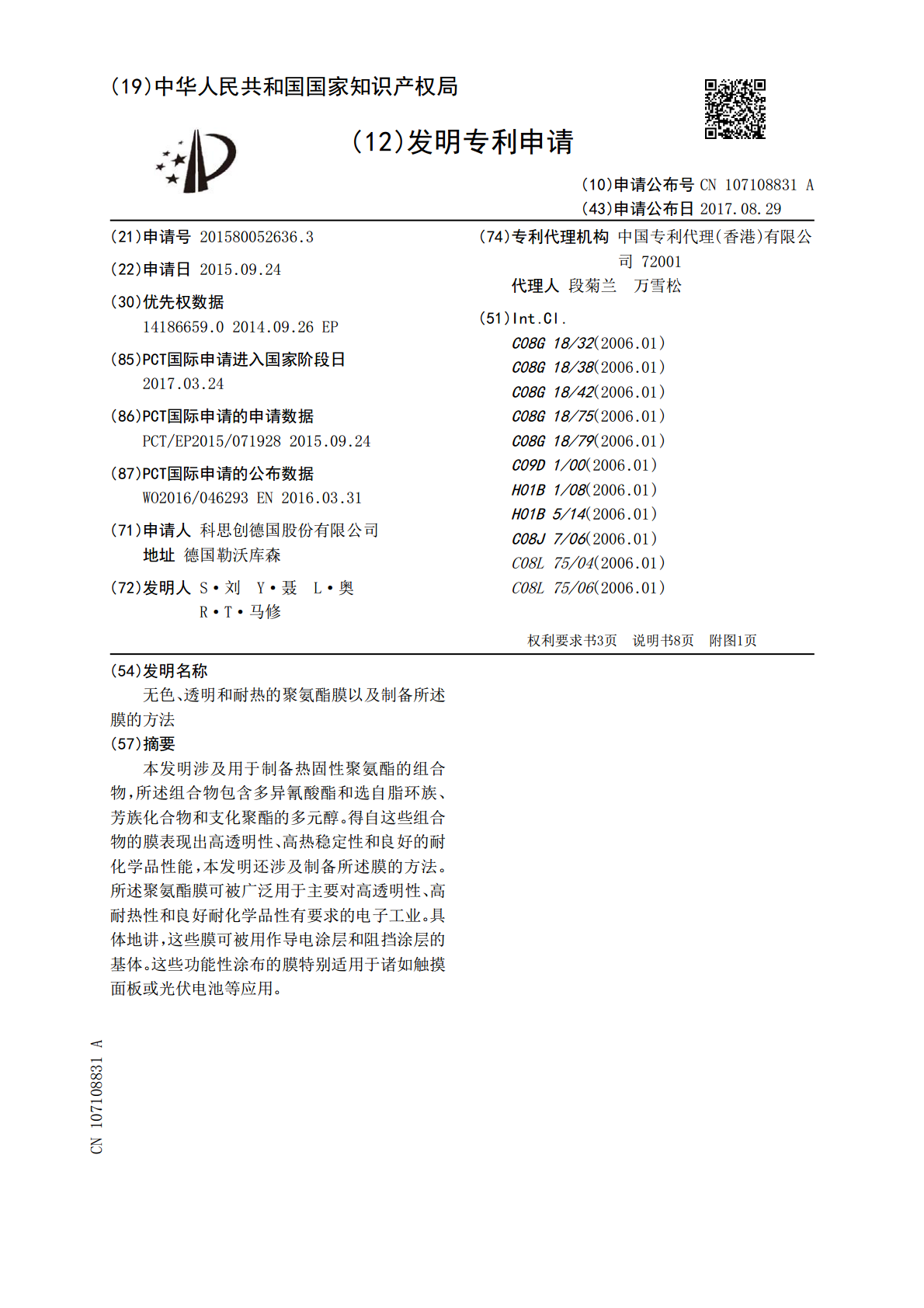

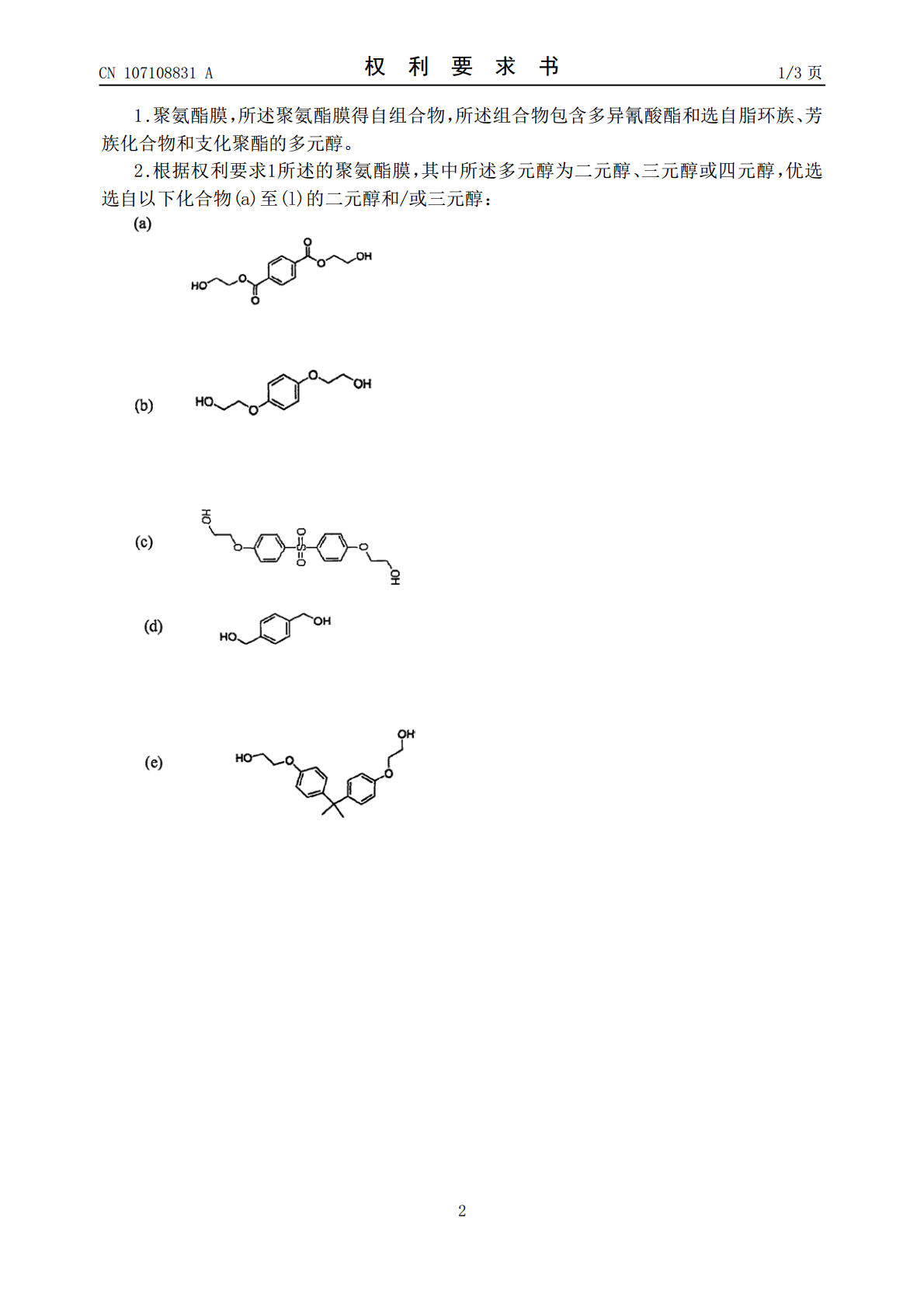

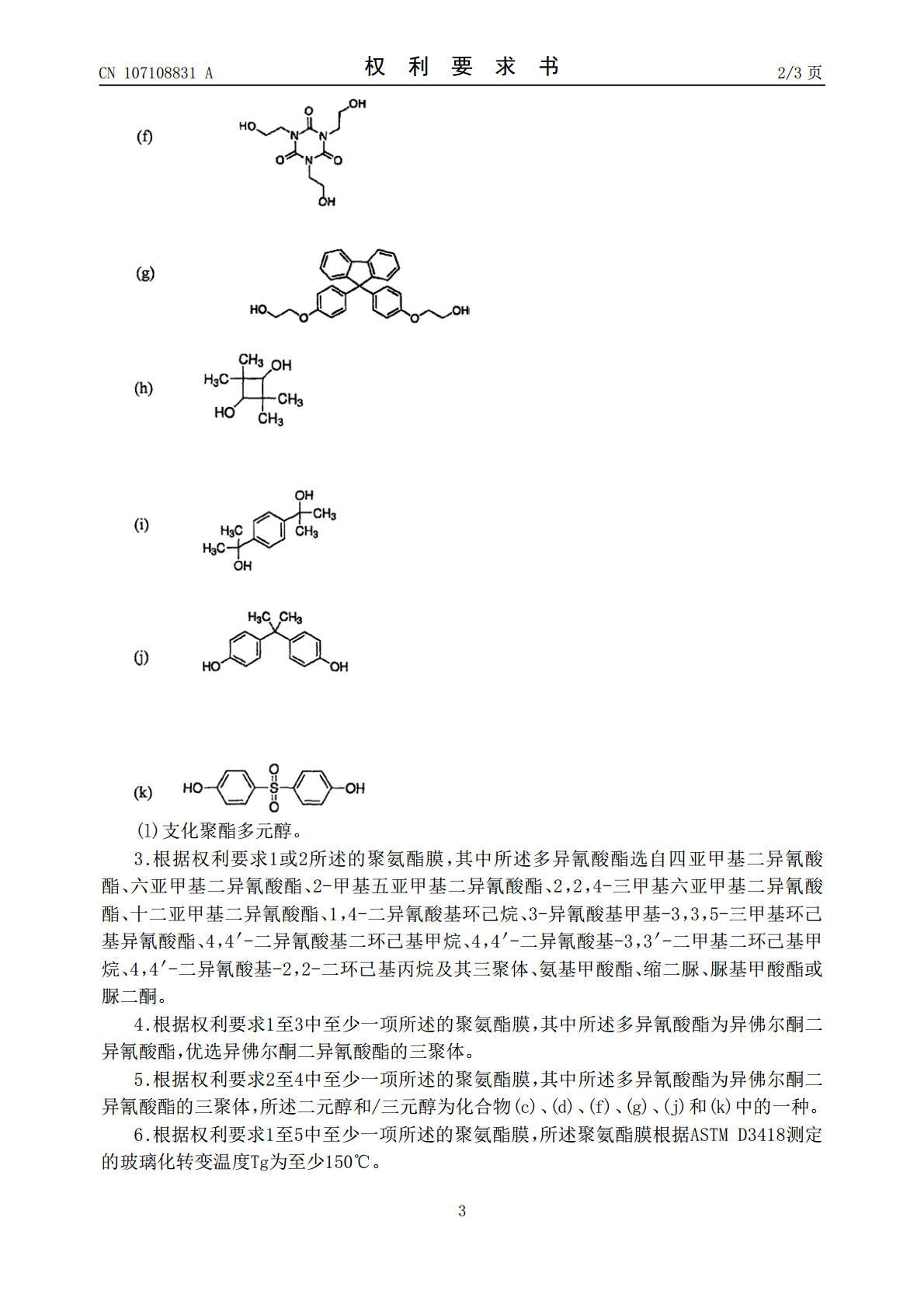

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107108831A(43)申请公布日2017.08.29(21)申请号201580052636.3(74)专利代理机构中国专利代理(香港)有限公司720(22)申请日2015.09.2401代理人段菊兰万雪松(30)优先权数据14186659.02014.09.26EP(51)Int.Cl.C08G18/32(2006.01)(85)PCT国际申请进入国家阶段日C08G18/38(2006.01)2017.03.24C08G18/42(2006.01)(86)PCT国际申请的申请数据C08G18/75(2006.01)PCT/EP2015/0719282015.09.24C08G18/79(2006.01)(87)PCT国际申请的公布数据C09D1/00(2006.01)WO2016/046293EN2016.03.31H01B1/08(2006.01)H01B5/14(2006.01)(71)申请人科思创德国股份有限公司C08J7/06(2006.01)地址德国勒沃库森C08L75/04(2006.01)(72)发明人S·刘Y·聂L·奥C08L75/06(2006.01)R·T·马修权利要求书3页说明书8页附图1页(54)发明名称无色、透明和耐热的聚氨酯膜以及制备所述膜的方法(57)摘要本发明涉及用于制备热固性聚氨酯的组合物，所述组合物包含多异氰酸酯和选自脂环族、芳族化合物和支化聚酯的多元醇。得自这些组合物的膜表现出高透明性、高热稳定性和良好的耐化学品性能，本发明还涉及制备所述膜的方法。所述聚氨酯膜可被广泛用于主要对高透明性、高耐热性和良好耐化学品性有要求的电子工业。具体地讲，这些膜可被用作导电涂层和阻挡涂层的基体。这些功能性涂布的膜特别适用于诸如触摸面板或光伏电池等应用。CN107108831ACN107108831A权利要求书1/3页1.聚氨酯膜，所述聚氨酯膜得自组合物，所述组合物包含多异氰酸酯和选自脂环族、芳族化合物和支化聚酯的多元醇。2.根据权利要求1所述的聚氨酯膜，其中所述多元醇为二元醇、三元醇或四元醇，优选选自以下化合物(a)至(l)的二元醇和/或三元醇：2CN107108831A权利要求书2/3页(l)支化聚酯多元醇。3.根据权利要求1或2所述的聚氨酯膜，其中所述多异氰酸酯选自四亚甲基二异氰酸酯、六亚甲基二异氰酸酯、2-甲基五亚甲基二异氰酸酯、2，2，4-三甲基六亚甲基二异氰酸酯、十二亚甲基二异氰酸酯、1，4-二异氰酸基环己烷、3-异氰酸基甲基-3，3，5-三甲基环己基异氰酸酯、4，4′-二异氰酸基二环己基甲烷、4，4′-二异氰酸基-3，3′-二甲基二环己基甲烷、4，4′-二异氰酸基-2，2-二环己基丙烷及其三聚体、氨基甲酸酯、缩二脲、脲基甲酸酯或脲二酮。4.根据权利要求1至3中至少一项所述的聚氨酯膜，其中所述多异氰酸酯为异佛尔酮二异氰酸酯，优选异佛尔酮二异氰酸酯的三聚体。5.根据权利要求2至4中至少一项所述的聚氨酯膜，其中所述多异氰酸酯为异佛尔酮二异氰酸酯的三聚体，所述二元醇和/三元醇为化合物(c)、(d)、(f)、(g)、(j)和(k)中的一种。6.根据权利要求1至5中至少一项所述的聚氨酯膜，所述聚氨酯膜根据ASTMD3418测定的玻璃化转变温度Tg为至少150℃。3CN107108831A权利要求书3/3页7.根据权利要求1至6中至少一项所述的聚氨酯膜，其中根据ASTMD3418测定的Tg为至少170℃。8.根据权利要求1至7中至少一项所述的聚氨酯膜，所述膜通过将所述组合物浇注到载体基体上得到。9.透明导电膜，所述透明导电膜包括根据权利要求1至8中至少一项所述的聚氨酯膜作为基体和在所述基体上的透明导电氧化物层。10.根据权利要求9所述的透明导电膜，其中所述透明导电氧化物选自氧化铟锡；氟掺杂的氧化锡；掺杂的氧化锌，例如铝掺杂的氧化锌；铟掺杂的氧化镉和氧化锑锡。11.根据权利要求9或10所述的透明导电膜，所述透明导电氧化层通过溅射、金属有机化学气相沉积、金属有机分子束沉积、喷雾热解和脉冲激光沉积来沉积，优选通过溅射来沉积。12.电子器件，所述电子器件包括至少一种根据权利要求1至8中至少一项所述的聚氨酯膜和/或至少一种根据权利要求9至11中至少一项所述的透明导电膜。13.根据权利要求12所述的电子器件，其中所述器件为显示器，优选为移动电话的触摸面板或触摸显示器、仪表面板或光伏电池。14.根据权利要求1至11中至少一项所述的膜作为导电涂层和阻挡涂层的基体或作为显示器中的起偏器的保护膜的用途。4CN107108831A说明书1/8页无色、透明和耐热的聚氨酯膜以及制备所述膜的方法[0001]本发明涉及聚氨酯组合物及其膜，所述膜表现出高透明
