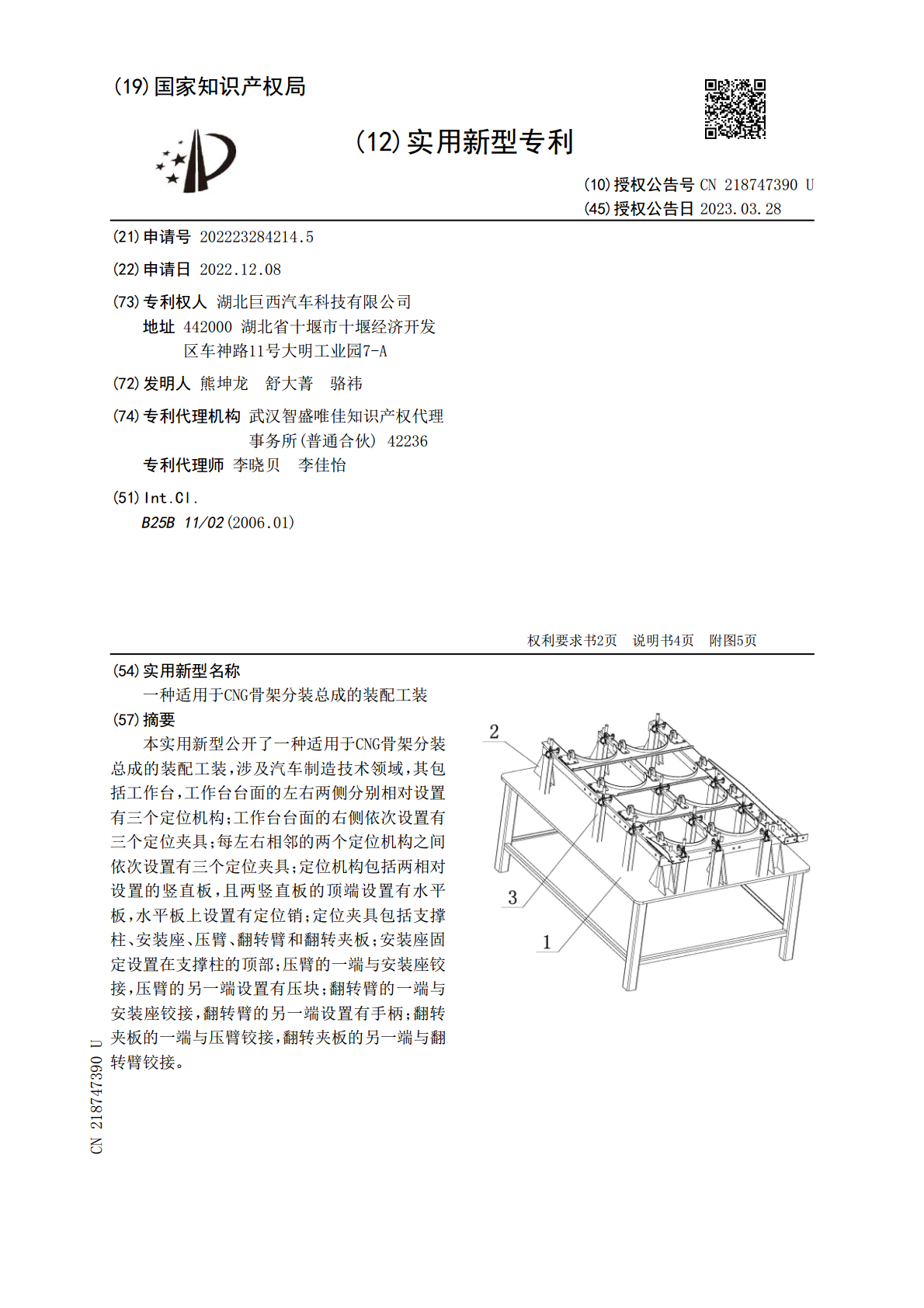

一种适用于CNG骨架分装总成的装配工装.pdf
2023-05-26
10金币
706KB
12页
诗文****仙女
实名认证
内容提供者
1/10

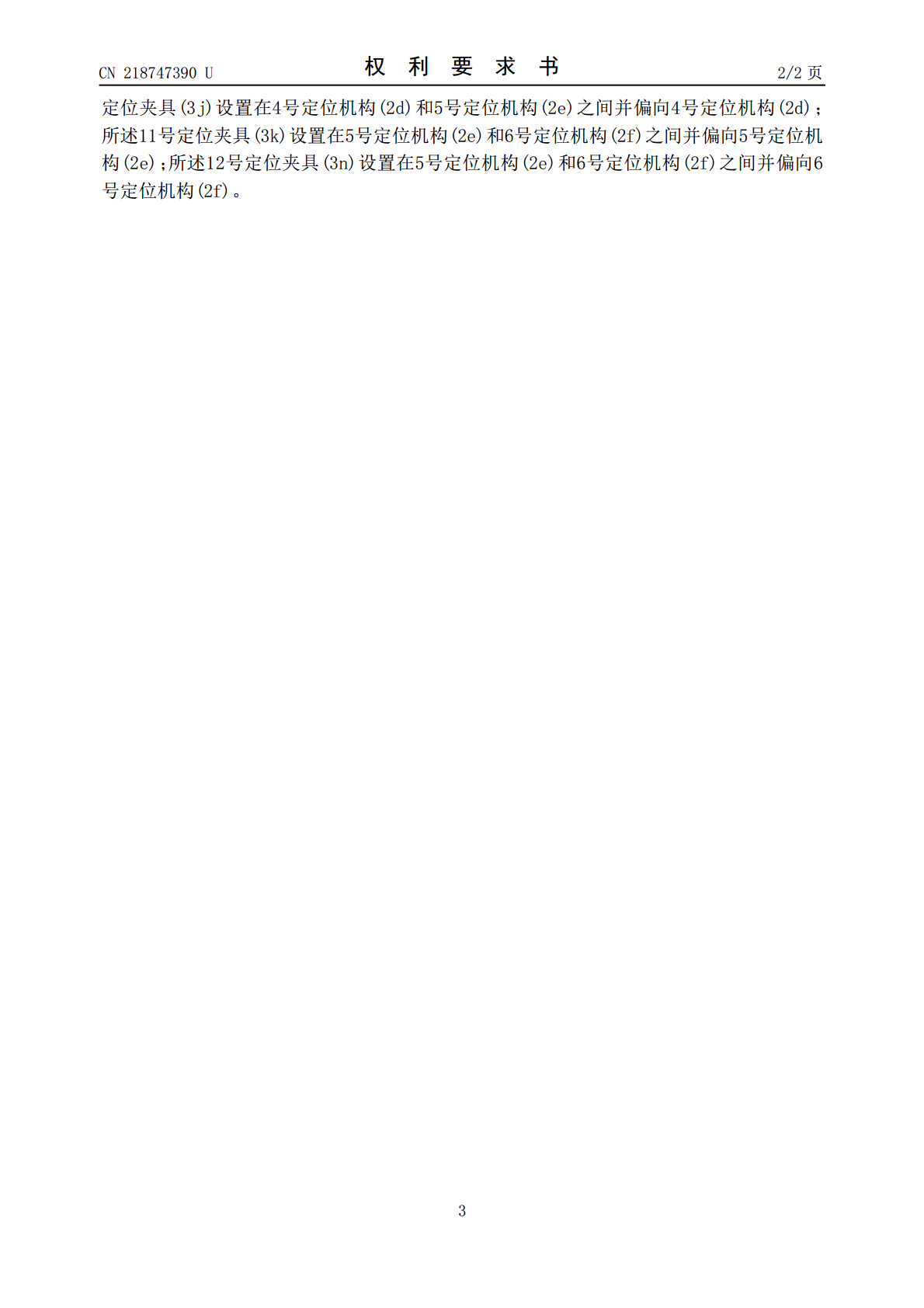

2/10

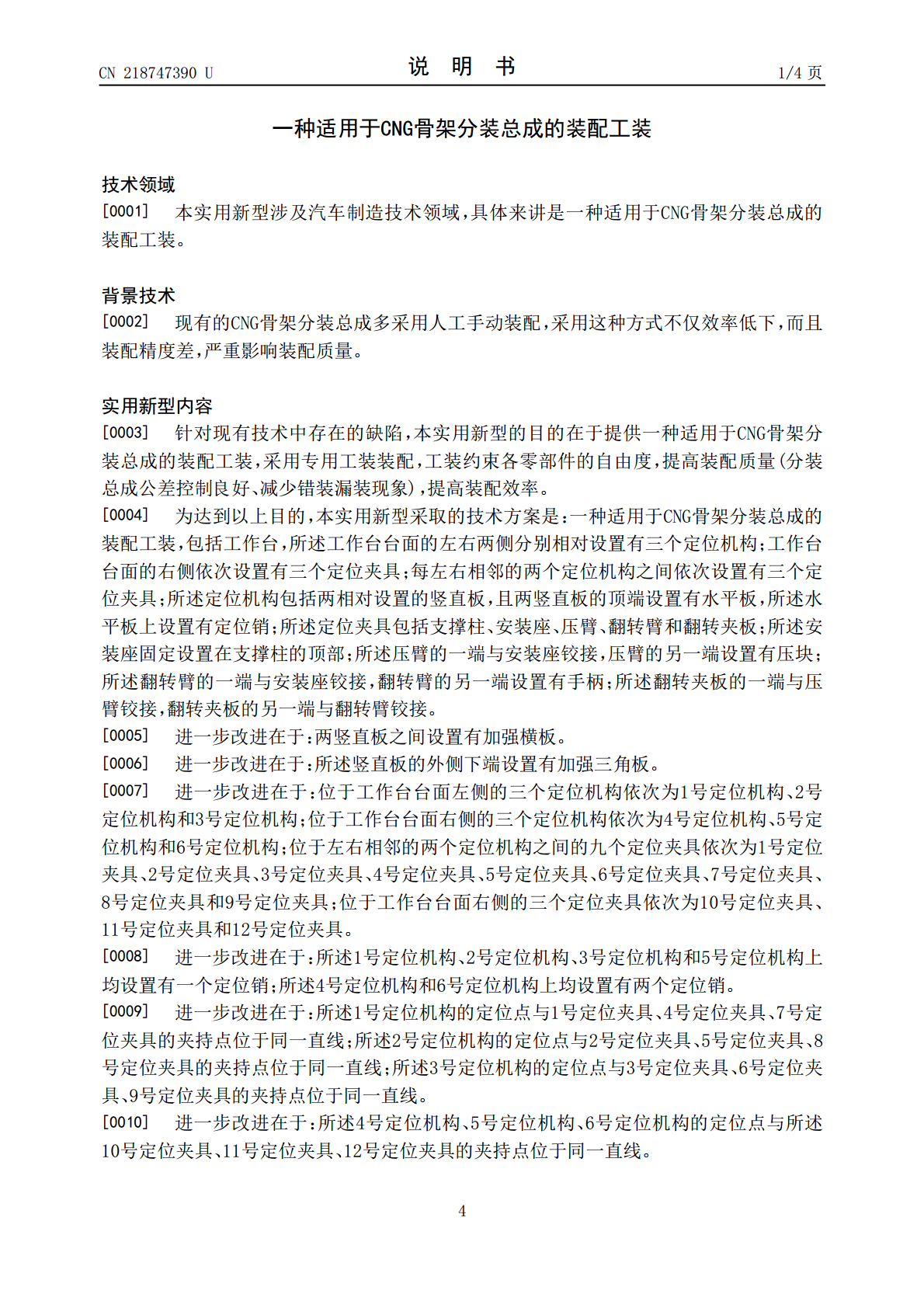

3/10

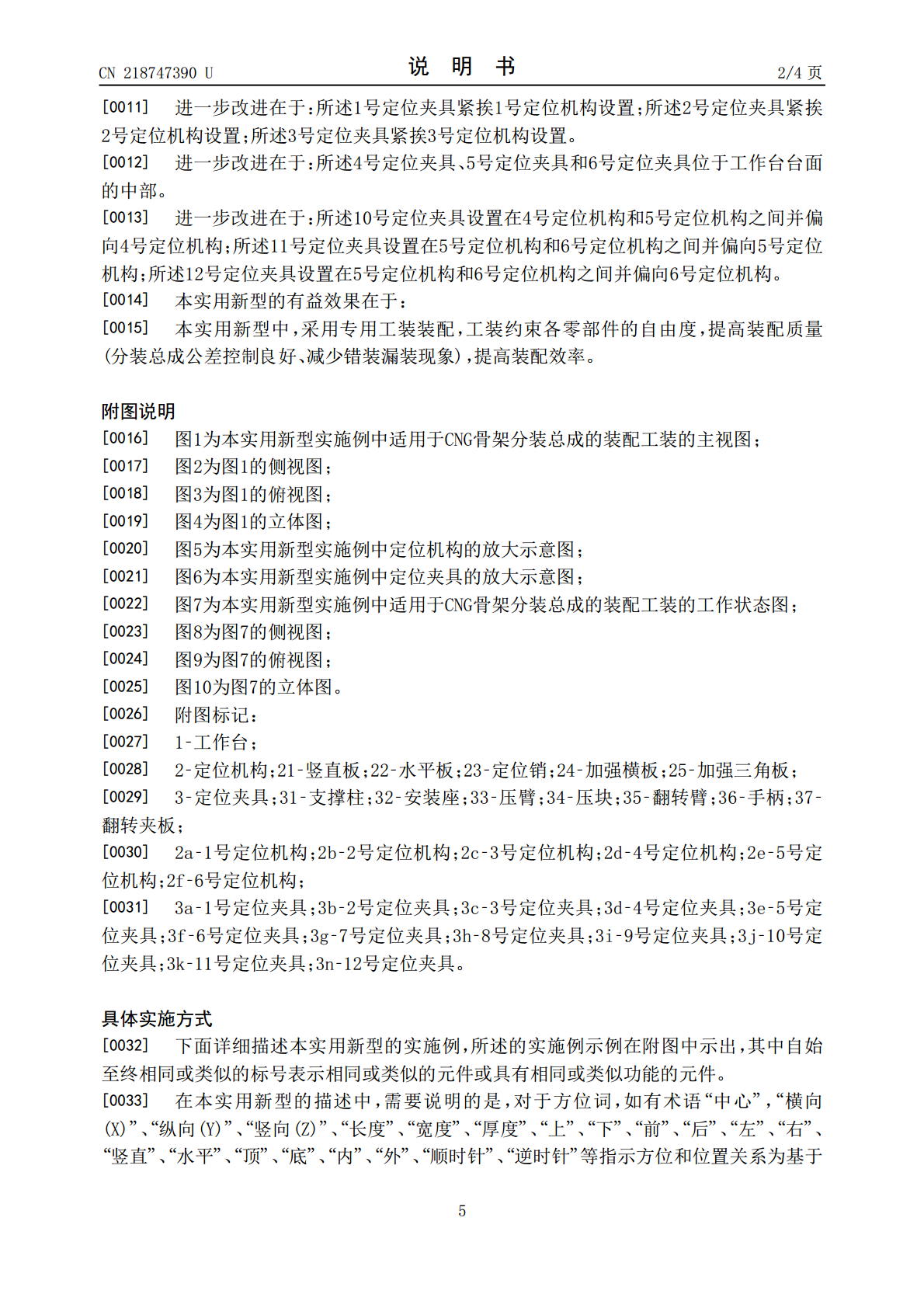

4/10

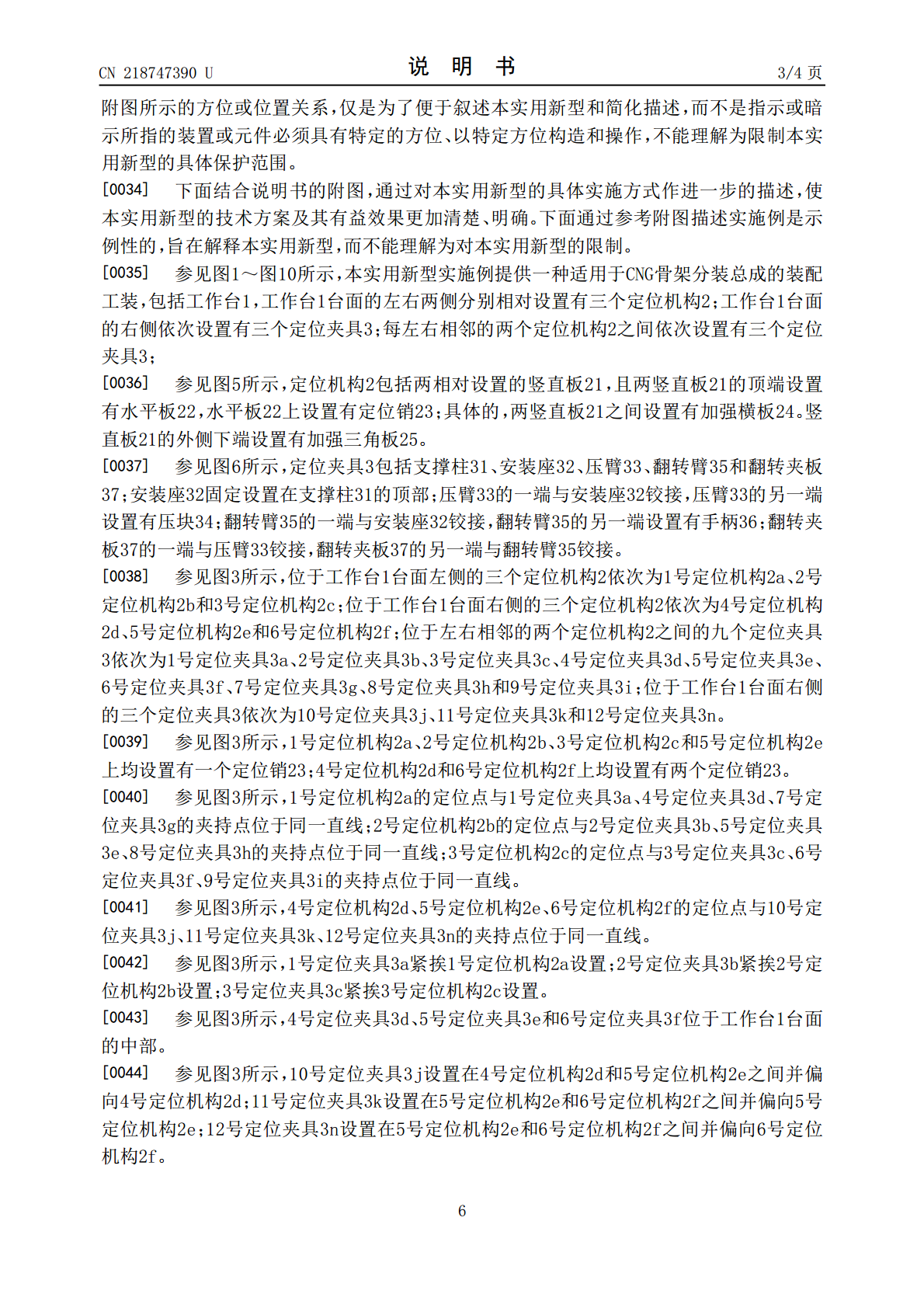

5/10
6/10

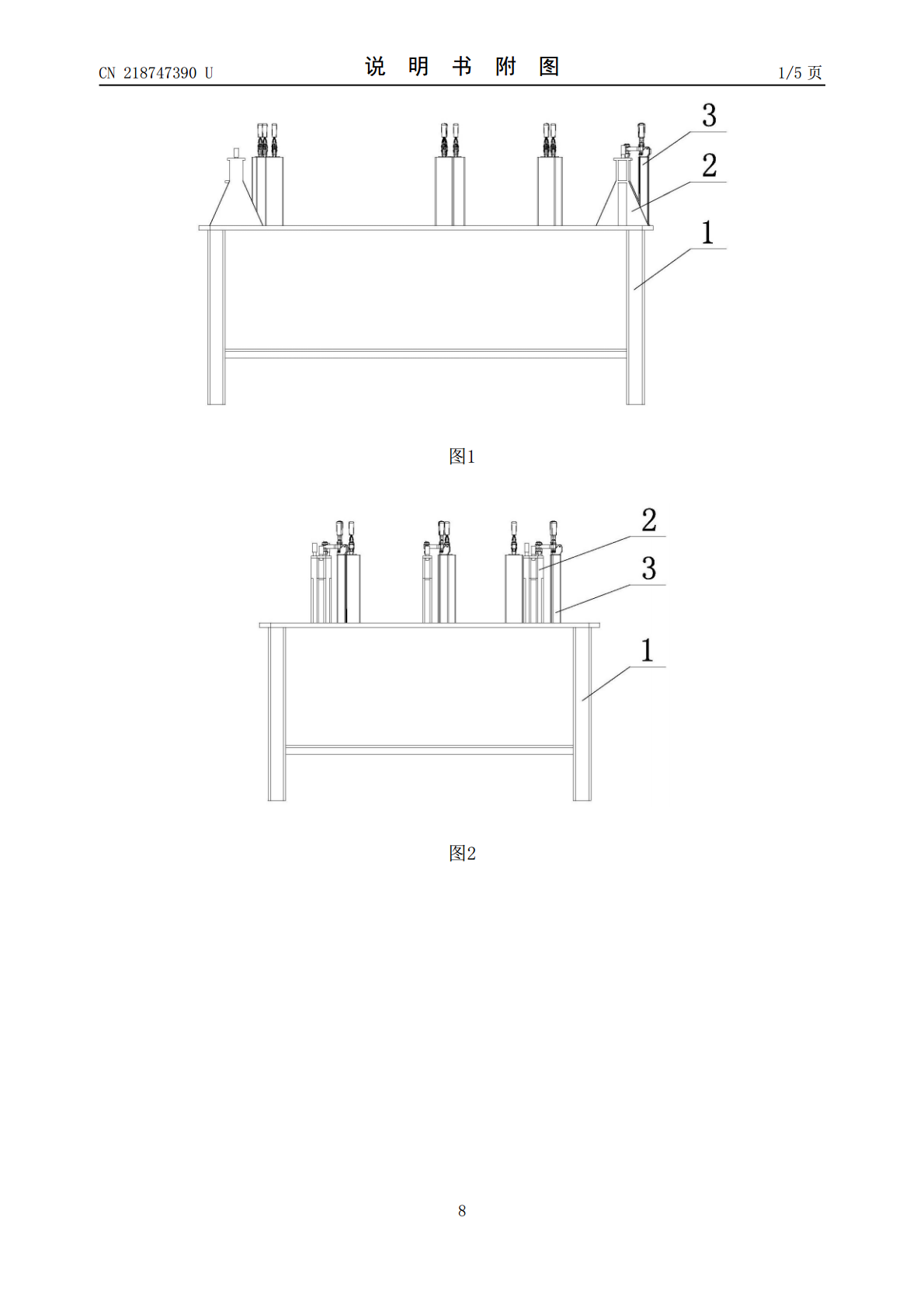

7/10
8/10
9/10
10/10
亲，该文档总共12页，到这已经超出免费预览范围，如果喜欢就直接下载吧～
相关资料
一种适用于CNG骨架分装总成的装配工装.pdf
本实用新型公开了一种适用于CNG骨架分装总成的装配工装,涉及汽车制造技术领域,其包括工作台,工作台台面的左右两侧分别相对设置有三个定位机构;工作台台面的右侧依次设置有三个定位夹具;每左右相邻的两个定位机构之间依次设置有三个定位夹具;定位机构包括两相对设置的竖直板,且两竖直板的顶端设置有水平板,水平板上设置有定位销;定位夹具包括支撑柱、安装座、压臂、翻转臂和翻转夹板;安装座固定设置在支撑柱的顶部;压臂的一端与安装座铰接,压臂的另一端设置有压块;翻转臂的一端与安装座铰接,翻转臂的另一端设置有手柄;翻转夹板的一
2023-05-26
10
706KB

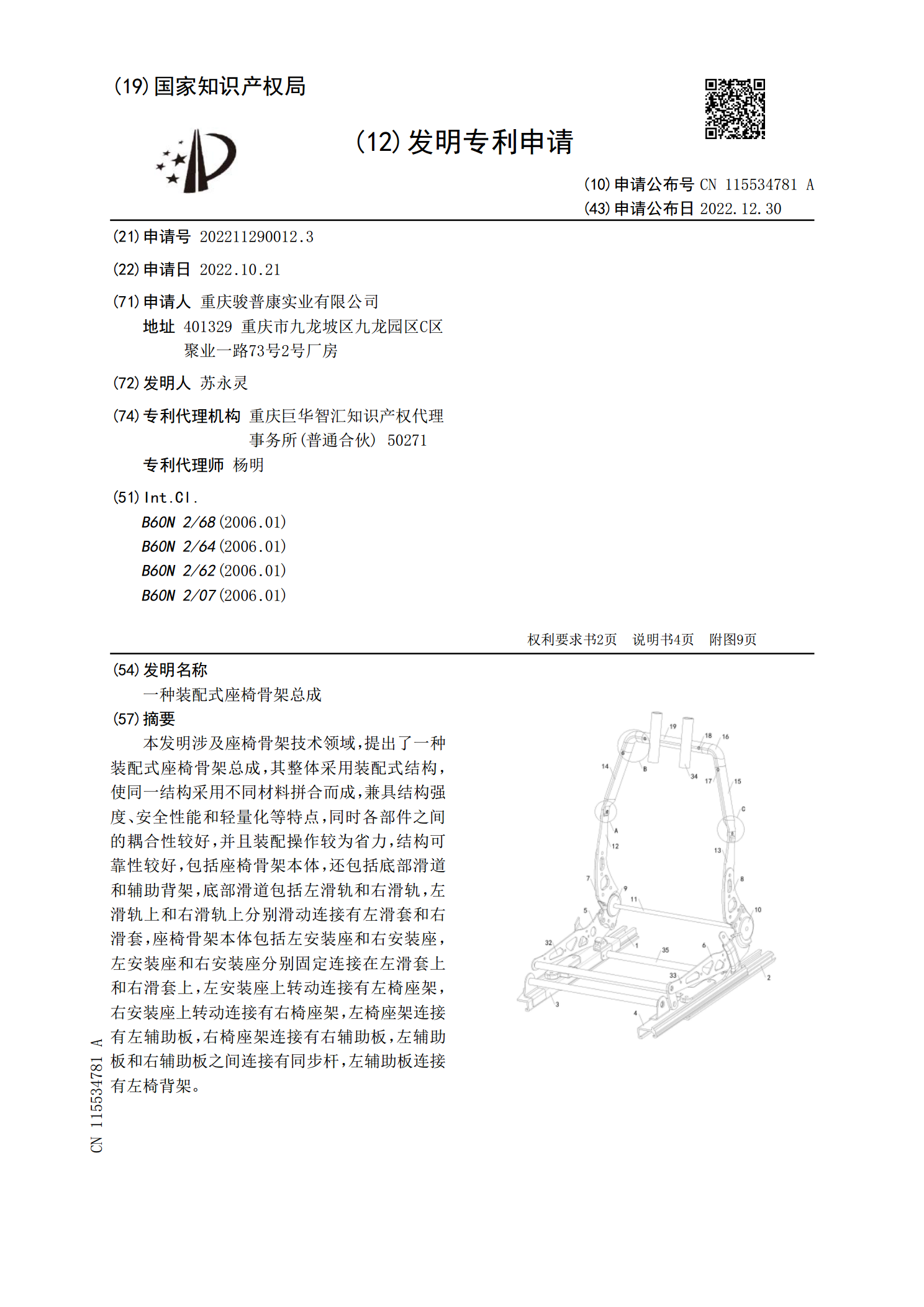

一种装配式座椅骨架总成.pdf
