一种预制桩插销式机械连接结构.pdf

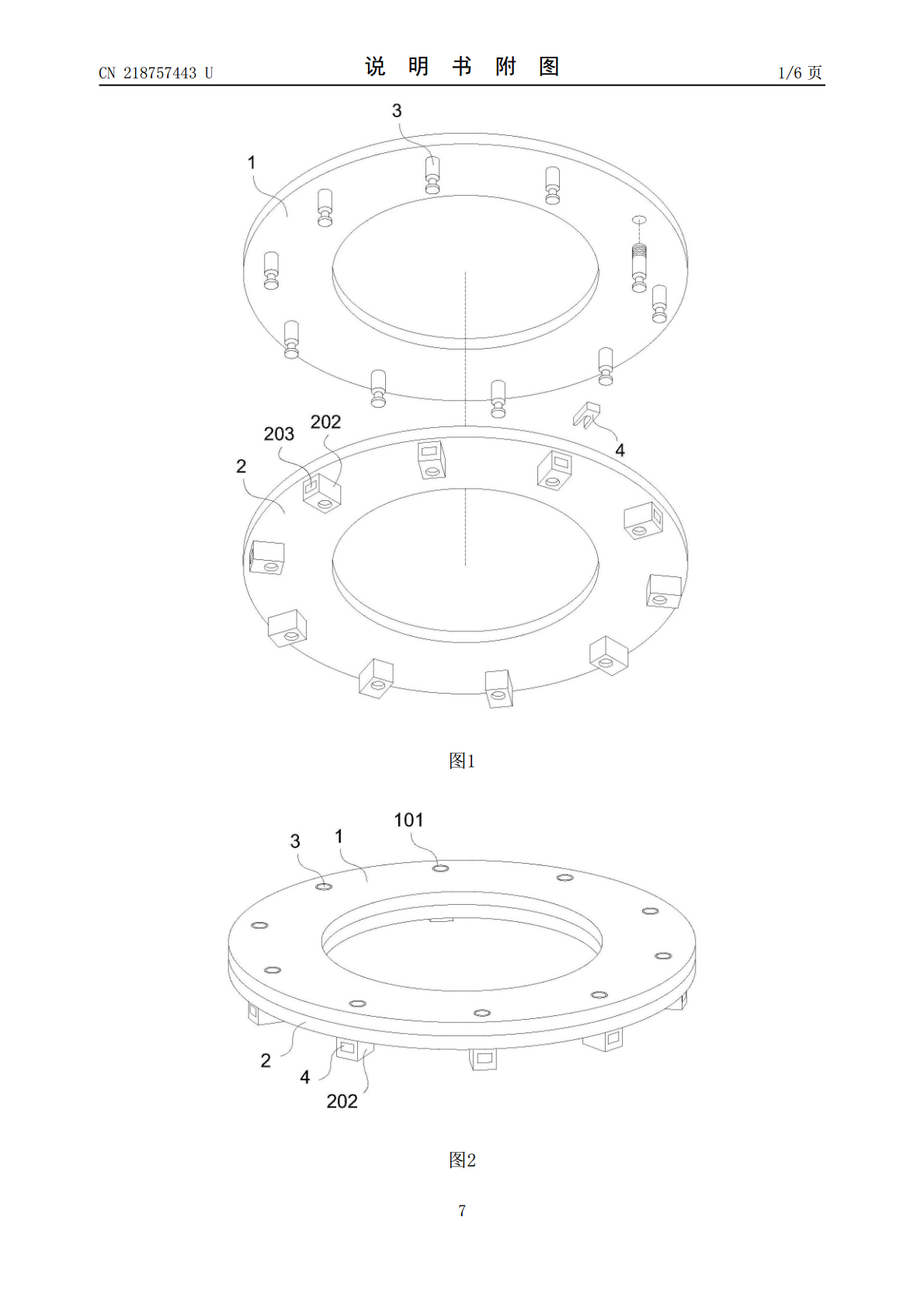

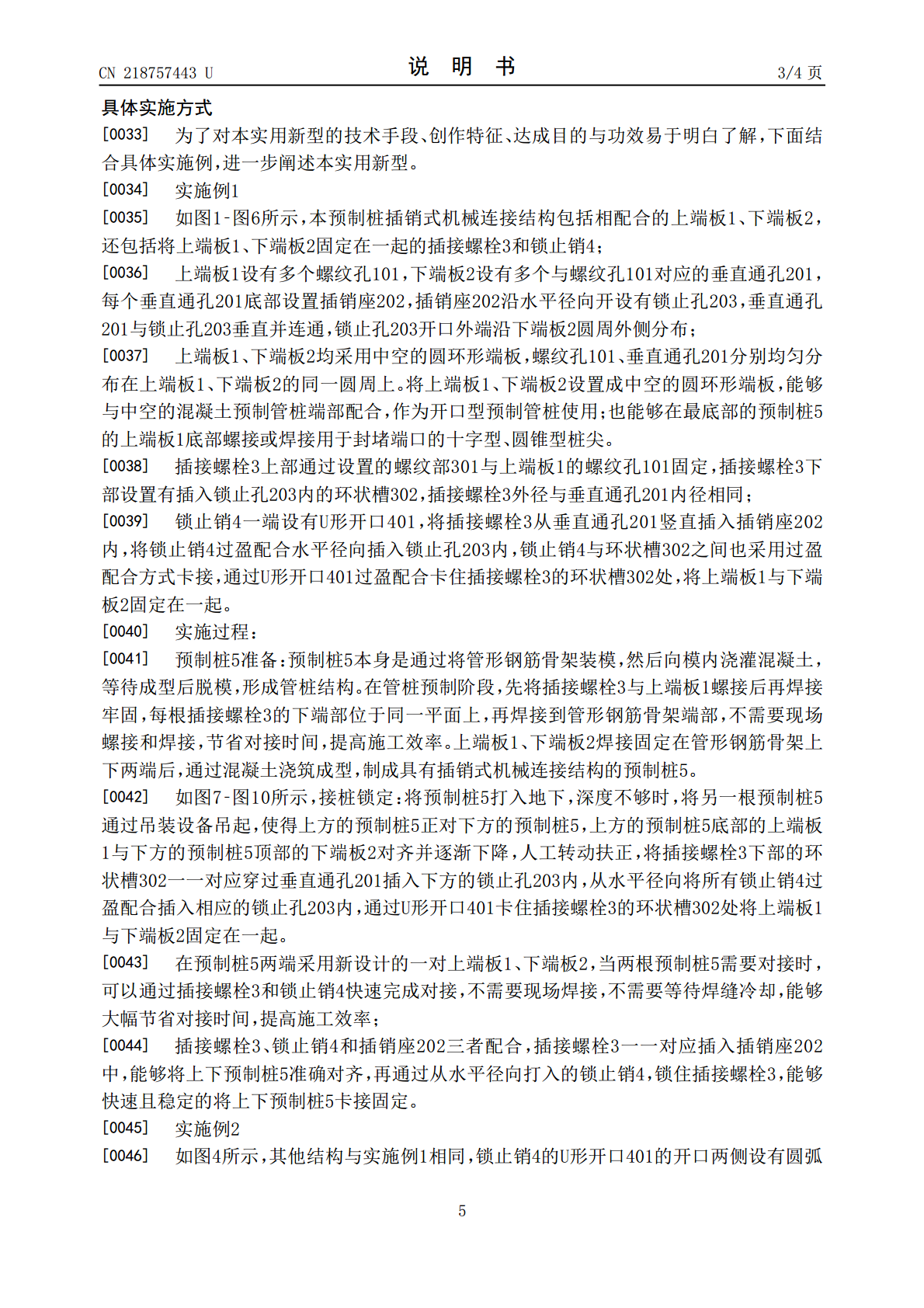

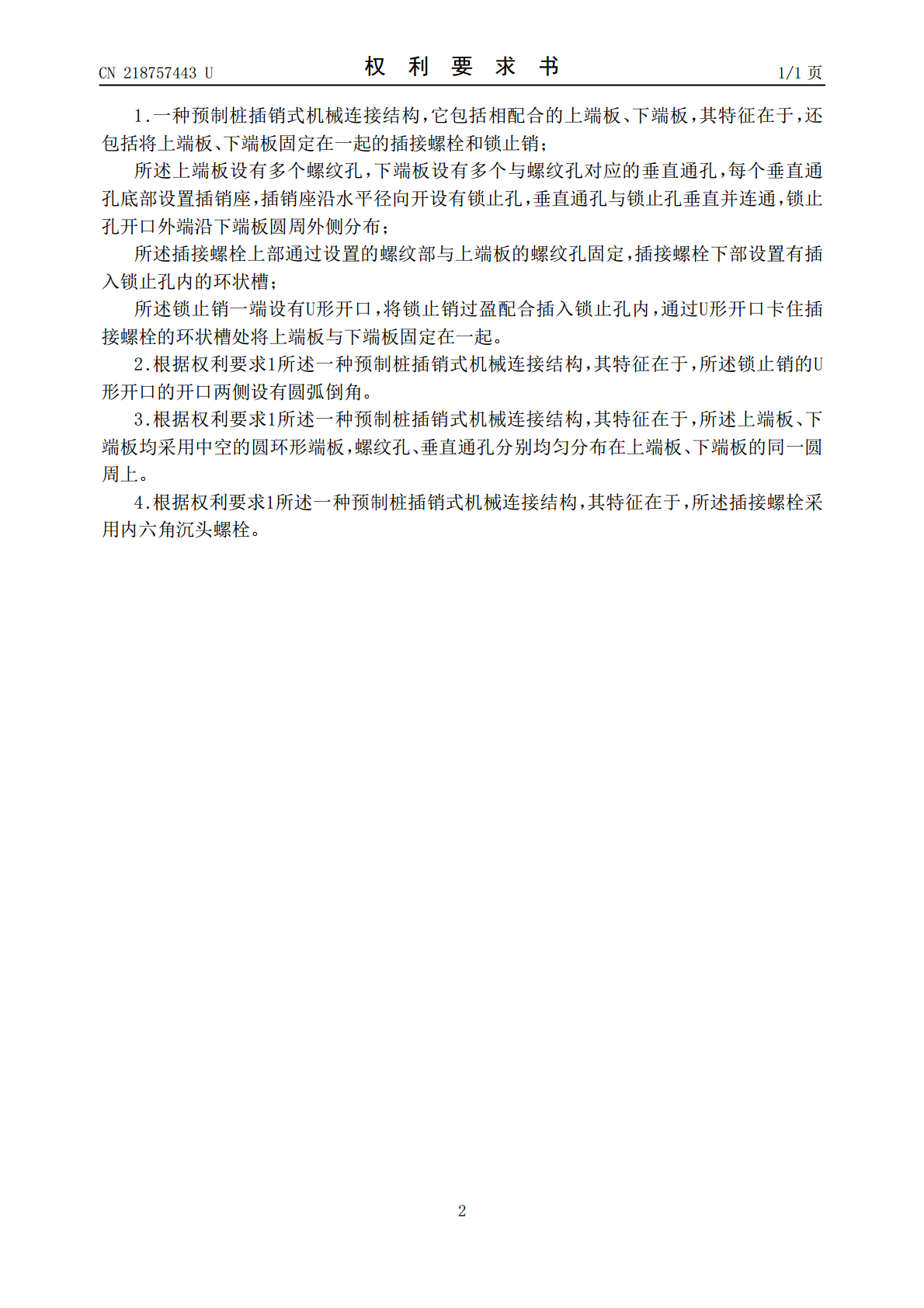

本实用新型公开了一种预制桩插销式机械连接结构,属于预制桩技术领域。它包括相配合的上端板、下端板,还包括将上端板、下端板固定在一起的插接螺栓和锁止销;所述上端板设有多个螺纹孔,下端板设有多个对应的垂直通孔,每个垂直通孔底部设置插销座,插销座沿水平径向开设有锁止孔;所述插接螺栓上部通过螺纹部与上端板的螺纹孔固定,插接螺栓下部设置有插入锁止孔内的环状槽;所述锁止销一端设有U形开口,通过U形开口卡住插接螺栓的环状槽处将上端板与下端板固定在一起。在预制桩两端采用新设计的一对上端板、下端板,可通过插接螺栓和锁止销快速完成对接,不需要现场焊接,不需要等待焊缝冷却,能够大幅节省对接时间,提高施工效率。
