内容提供者
一种机构运动演示平台.pdf
2023-05-26
10金币
672KB
15页
Jo****31
实名认证
内容提供者
1/10

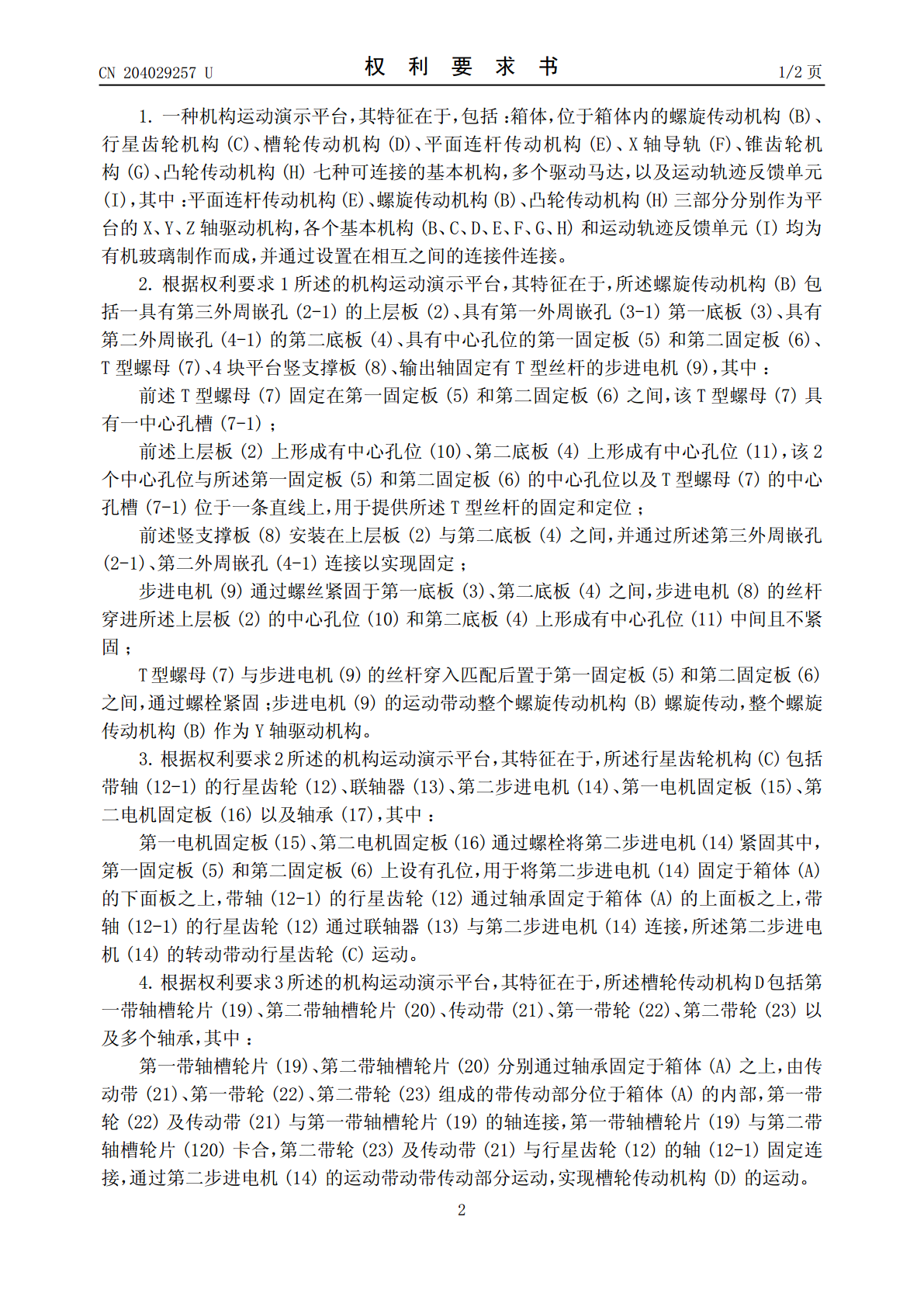

2/10

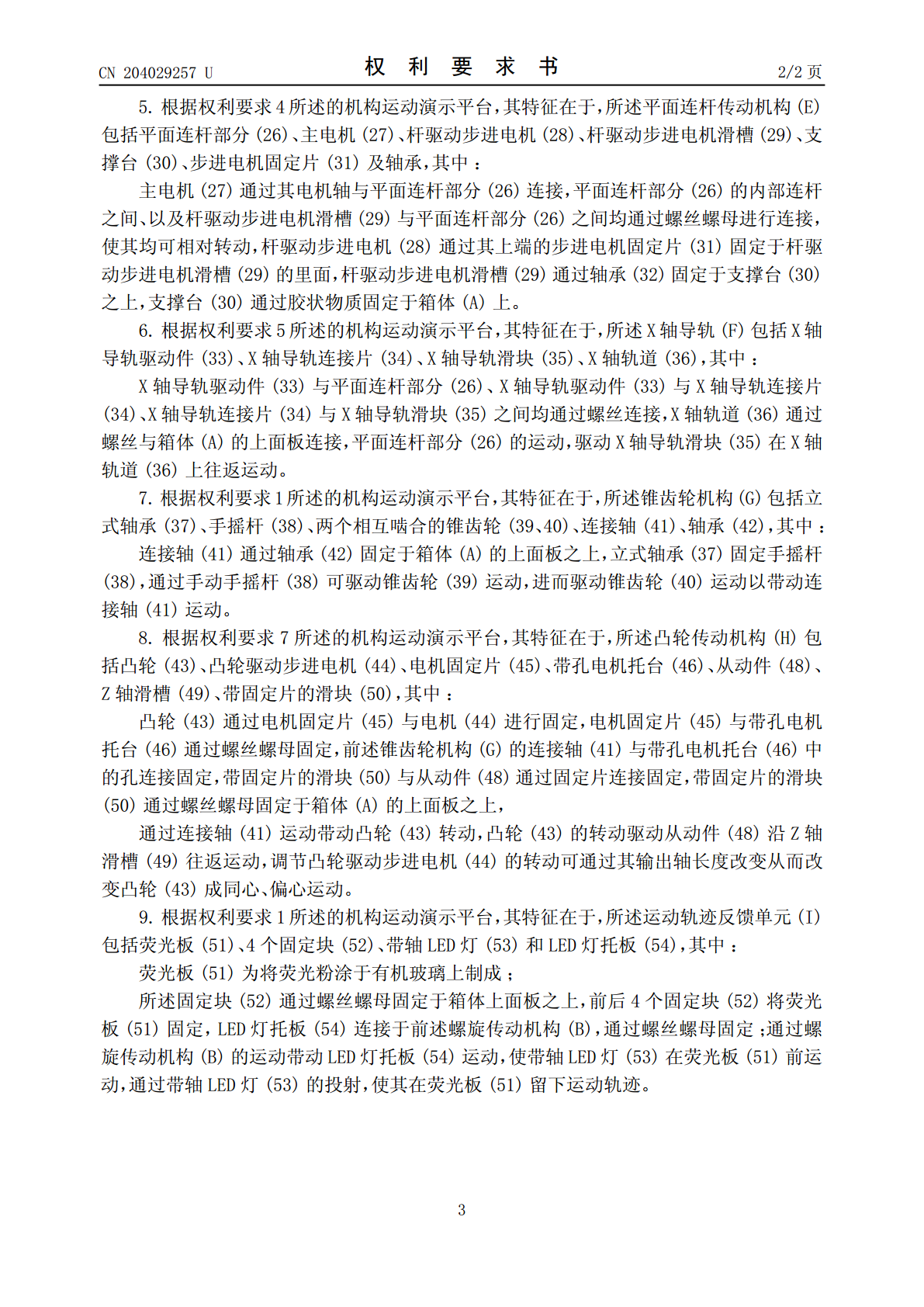

3/10

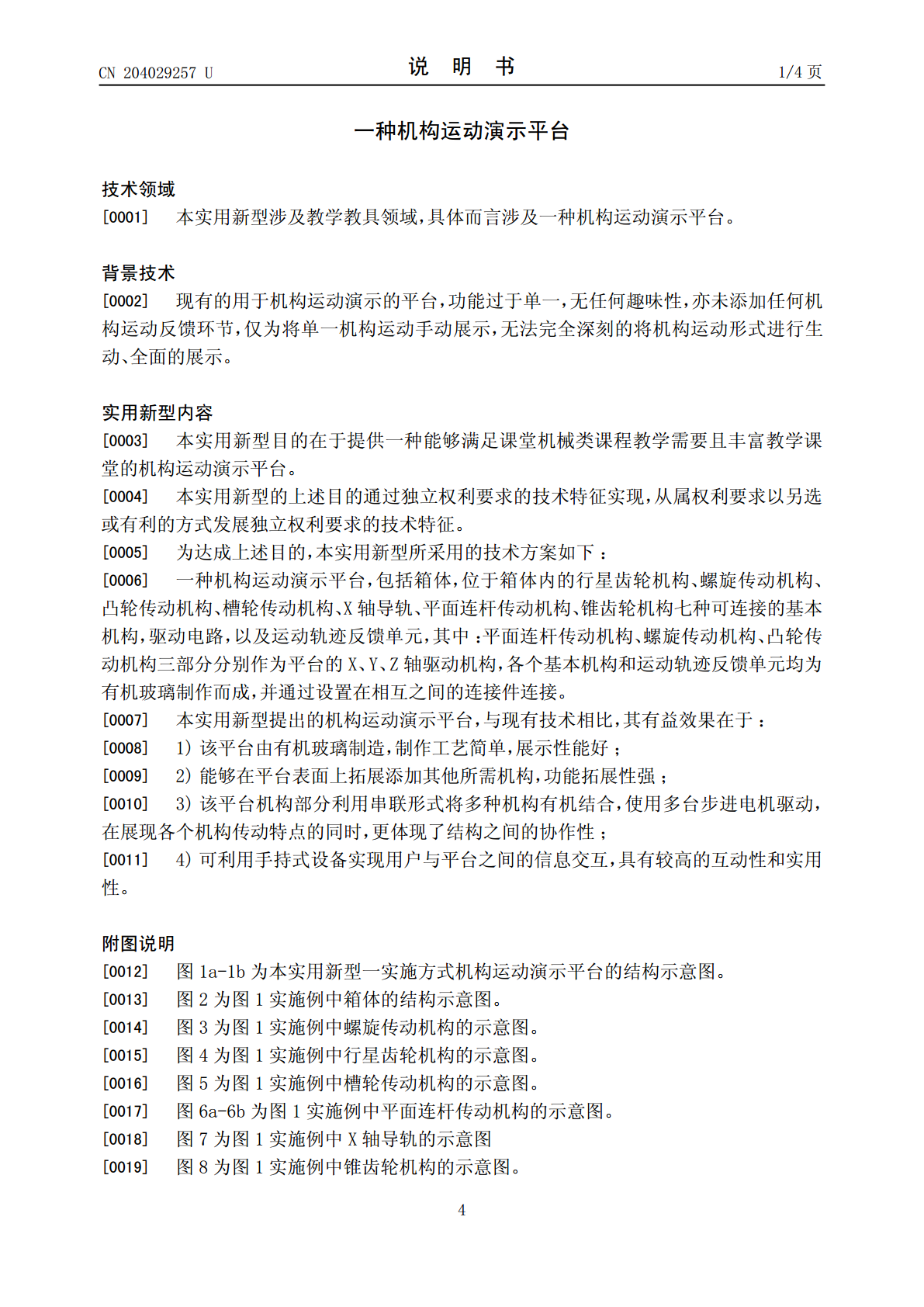

4/10
5/10

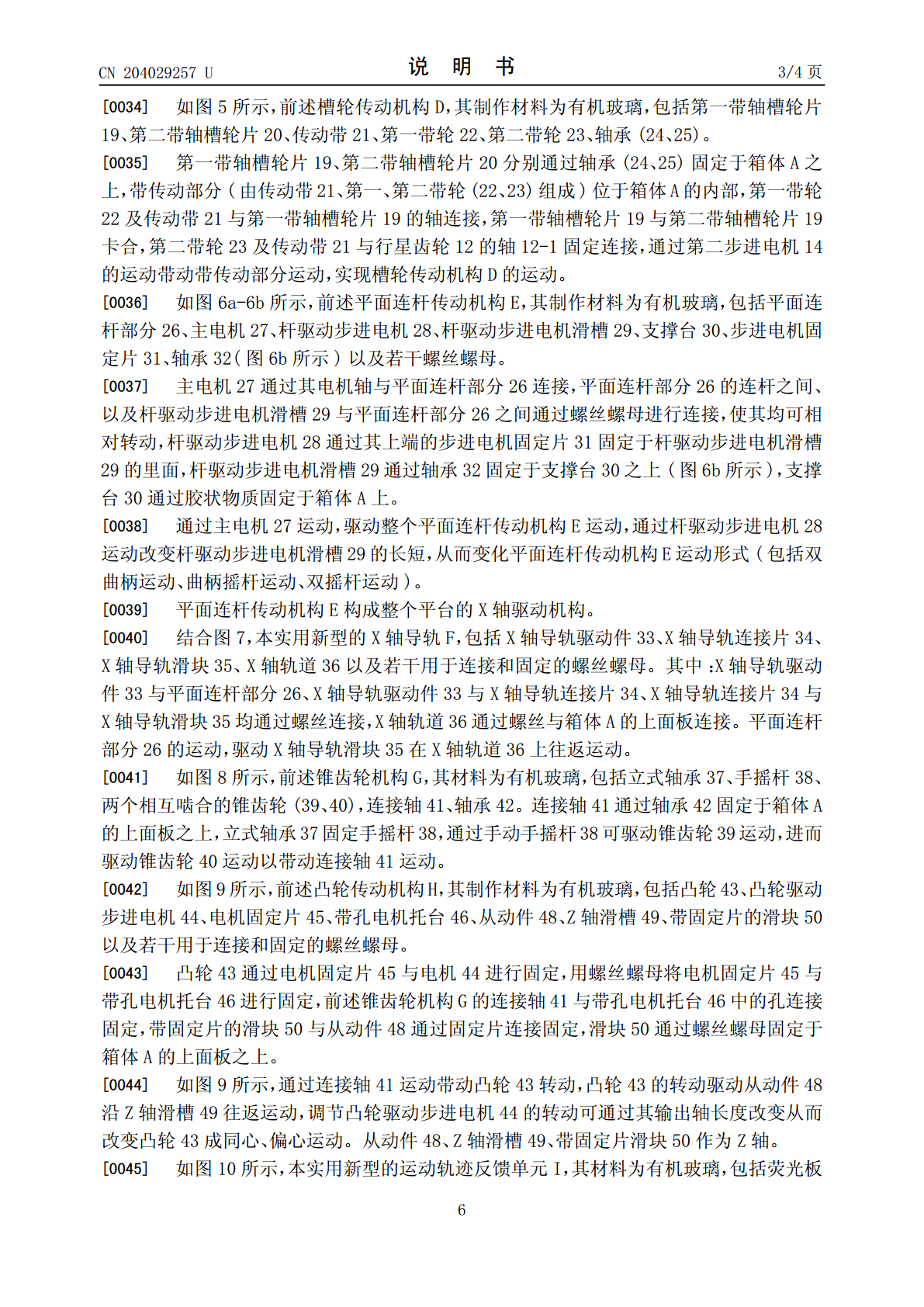

6/10

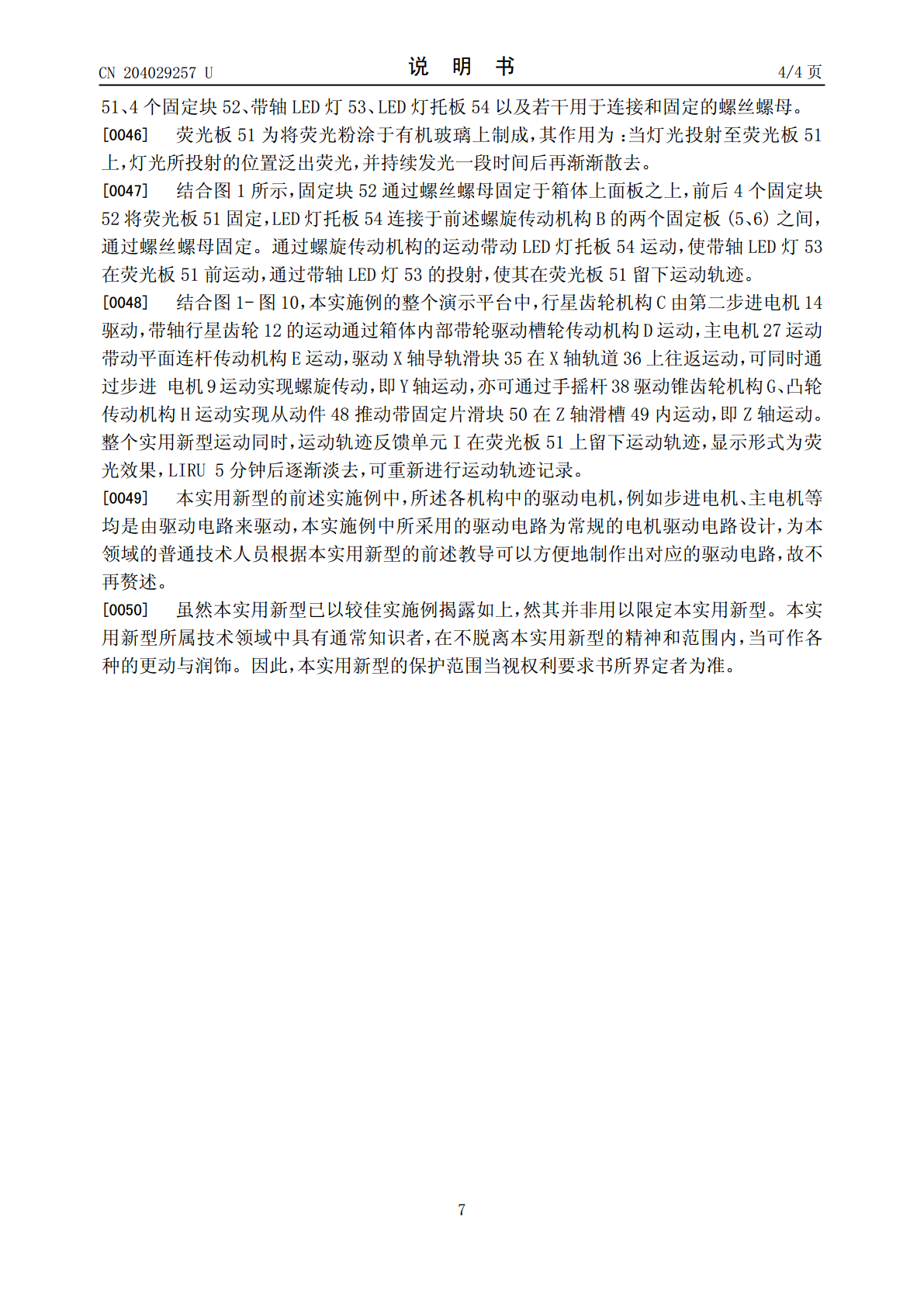

7/10

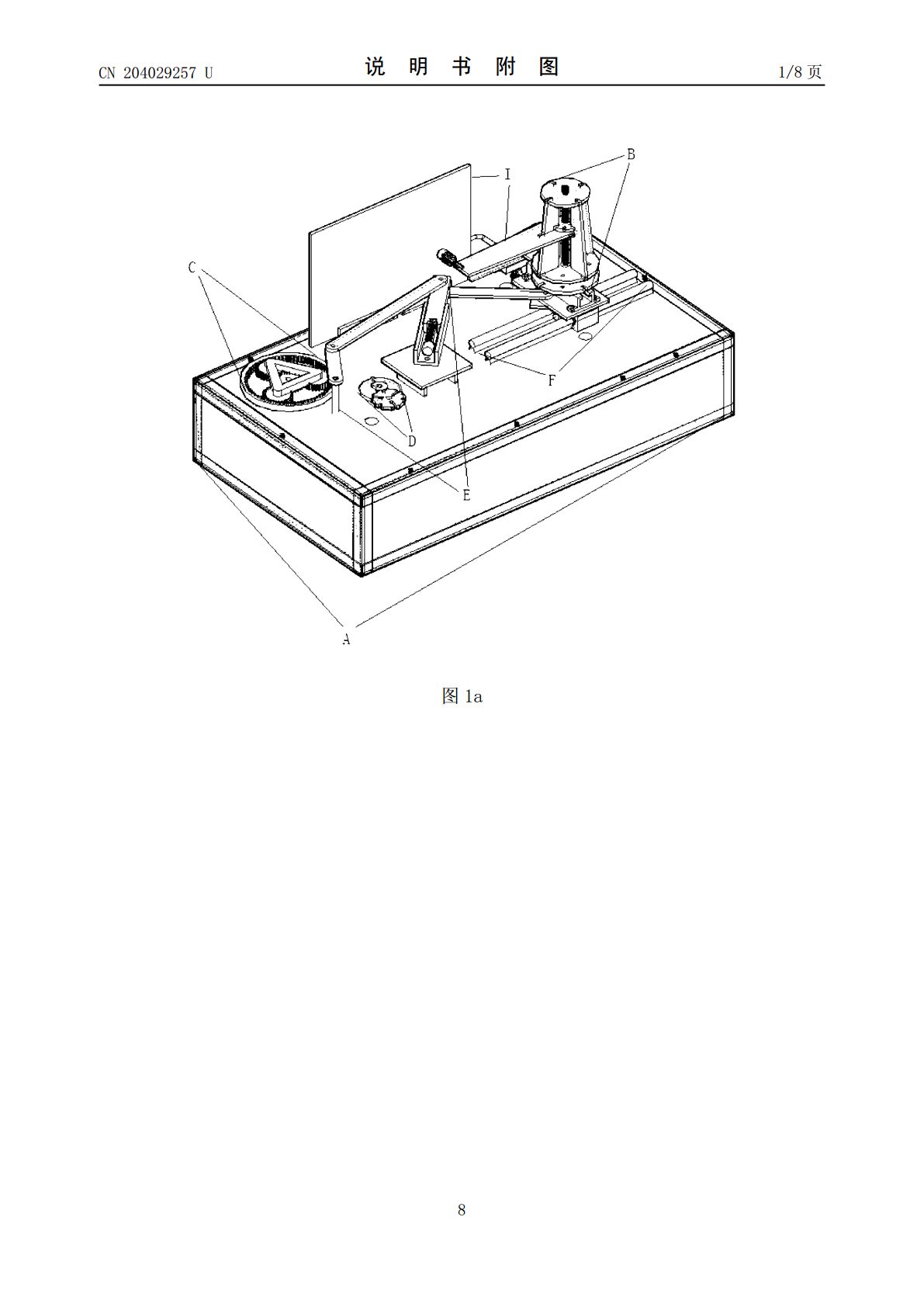

8/10

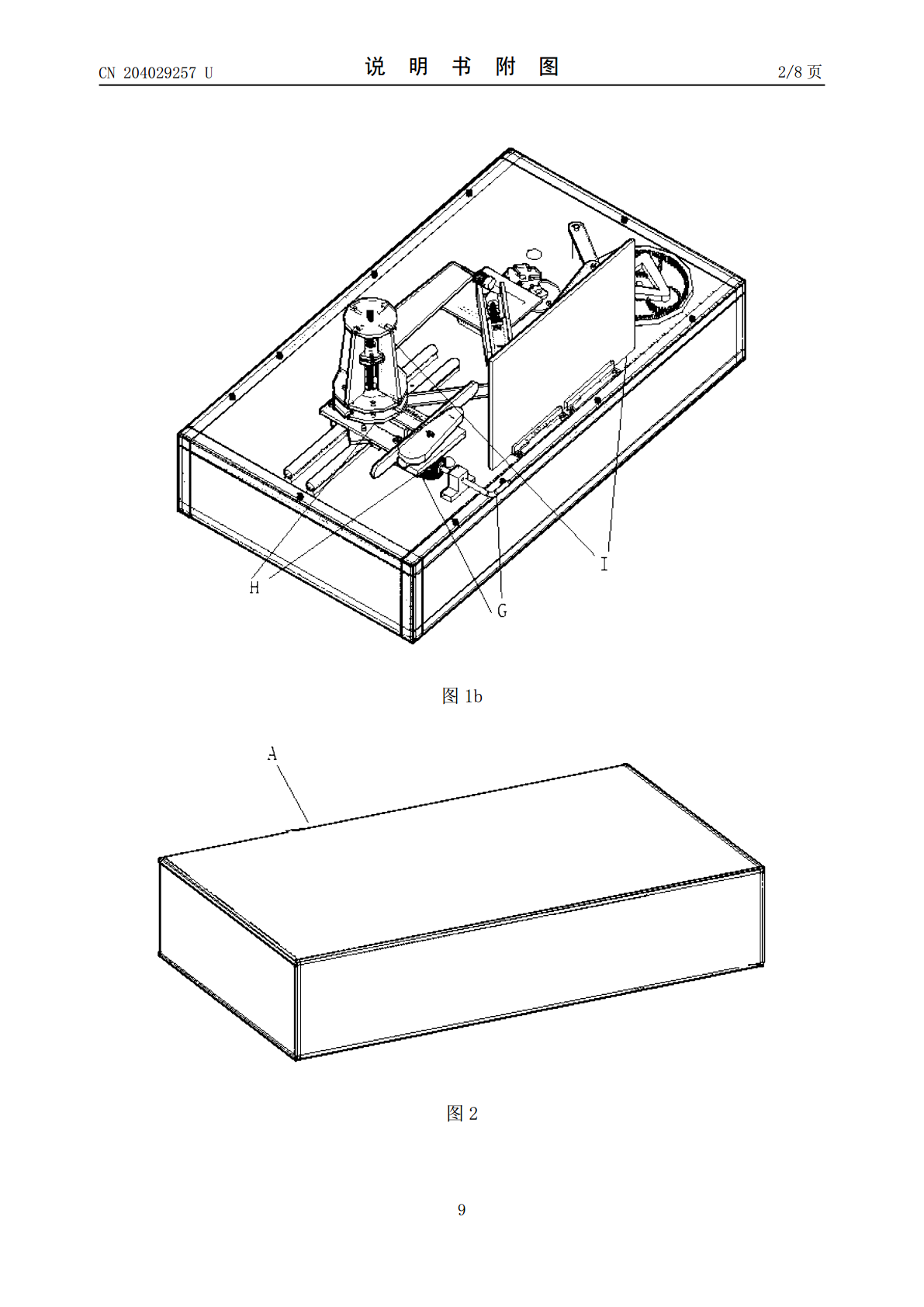

9/10

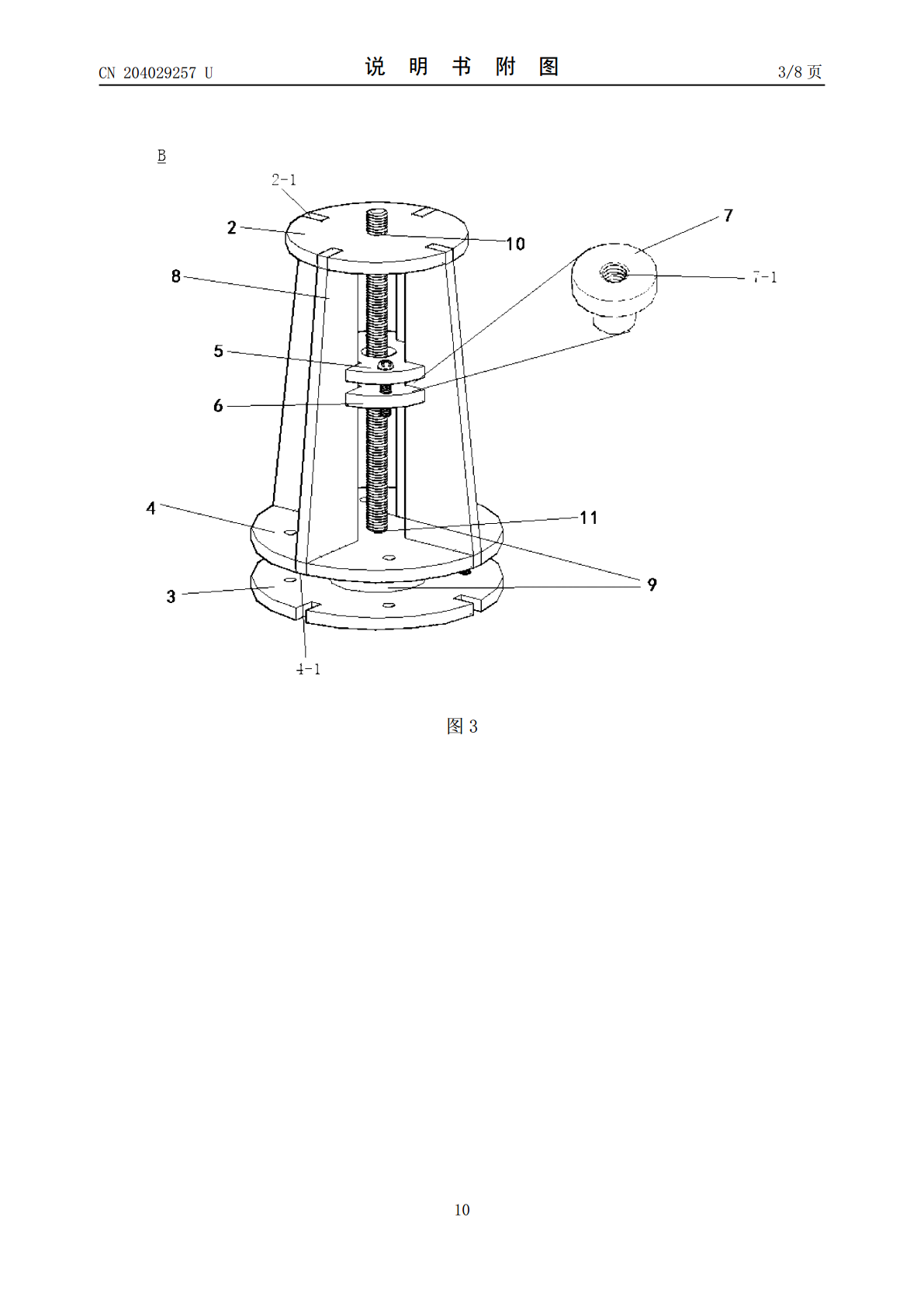

10/10
亲，该文档总共15页，到这已经超出免费预览范围，如果喜欢就直接下载吧～
相关资料
一种机构运动演示平台.pdf
本实用新型提供一种机构运动演示平台,包括箱体,位于箱体内的行星齿轮机构、螺旋传动机构、凸轮传动机构、槽轮传动机构、X轴导轨、平面连杆传动机构、锥齿轮机构七种可连接的基本机构,驱动电路,以及运动轨迹反馈单元,其中:平面连杆传动机构、螺旋传动机构、凸轮传动机构三部分分别作为平台的X、Y、Z轴驱动机构,各个基本机构和运动轨迹反馈单元均为有机玻璃制作而成,并通过设置在相互之间的连接件连接。本实用新型的机构运动演示平台展示性能好,功能拓展性强,其利用串联形式将多种机构有机结合,使用多台步进电机驱动,在展现各个机构传
2023-05-26
10
672KB
一种机构演示教学平台.pdf
本发明公开了一种机构演示教学平台，属于辅助教学领域。包括多足步行组合机构、和工作台模型组合机构，通过多个机构的传动配合实现多足行走和演示；能展示直齿轮传动、同步带传动、曲柄摇杆机构、凸轮机构、不完全齿轮机构、链传动、涡轮蜗杆传动、锥齿轮传动、导杆机构、偏距曲柄滑块机构、双滑块机构、对心曲柄滑块机构等多种机构，有效增强课堂趣味性。
2023-09-02
10
934KB
一种科教水声演示平台.pdf
本发明适用于水声工程技术领域，提供了一种科教水声演示平台，包括：水池本体、分别设置在所述水池本体的相对两侧壁上的两组第一移动机构、设置在两组所述第一移动机构之间的两组第二移动机构、设置在其中一组所述第二移动机构上的目标物衔接件、设置在另一组所述第二移动机构上的换能器、控制机构以及显示单元。本发明通过控制机构控制设置在水池本体上的两组第一移动机构以及在两组第一移动机构上设置两组第二移动机构，从而改变换能器与目标物的相对位置，且控制换能器工作；并将解析后的反射电信号显示在显示器中，该设备结构简单，所需成本低；
2023-07-25
10
389KB
一种摩擦力演示机构.pdf
本发明涉及教学仪器领域的一种摩擦力演示机构，摩擦力测试台的包括左工作部、右工作部及其设置左工作部和右工作部中间的中间工作部；左工作部和右工作部直接固定在支撑架上；中间工作部的前端和后端分别设置有前置转辊和后置转辊，前置转辊和后置转辊之间环绕设置有摩擦工作面，前置转辊或者后置转辊上设置有转动装置；摩擦工作面包括若干组分工作面，若干组分工作面依次首尾拼接而成；摩擦工作面上设置有摩擦块；支撑架的前端对应摩擦块设置驱动工作部，驱动工作部与摩擦块之间设置有测力计；该发明能够同时模拟实验不同粗糙度环境下的摩擦力，便于
2023-06-01
10
533KB

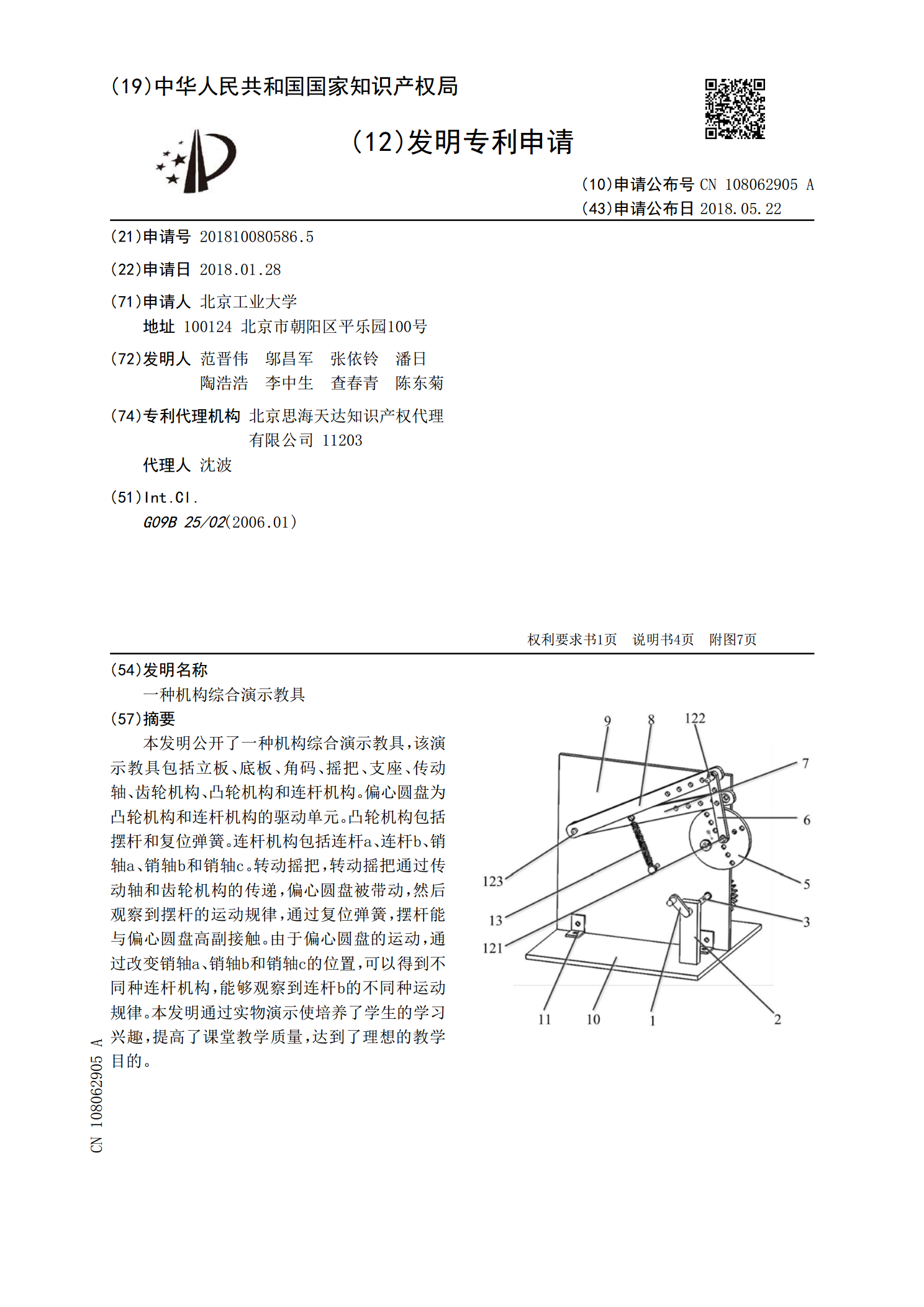

一种机构综合演示教具.pdf
