一种卧式卷板收放卷装置.pdf

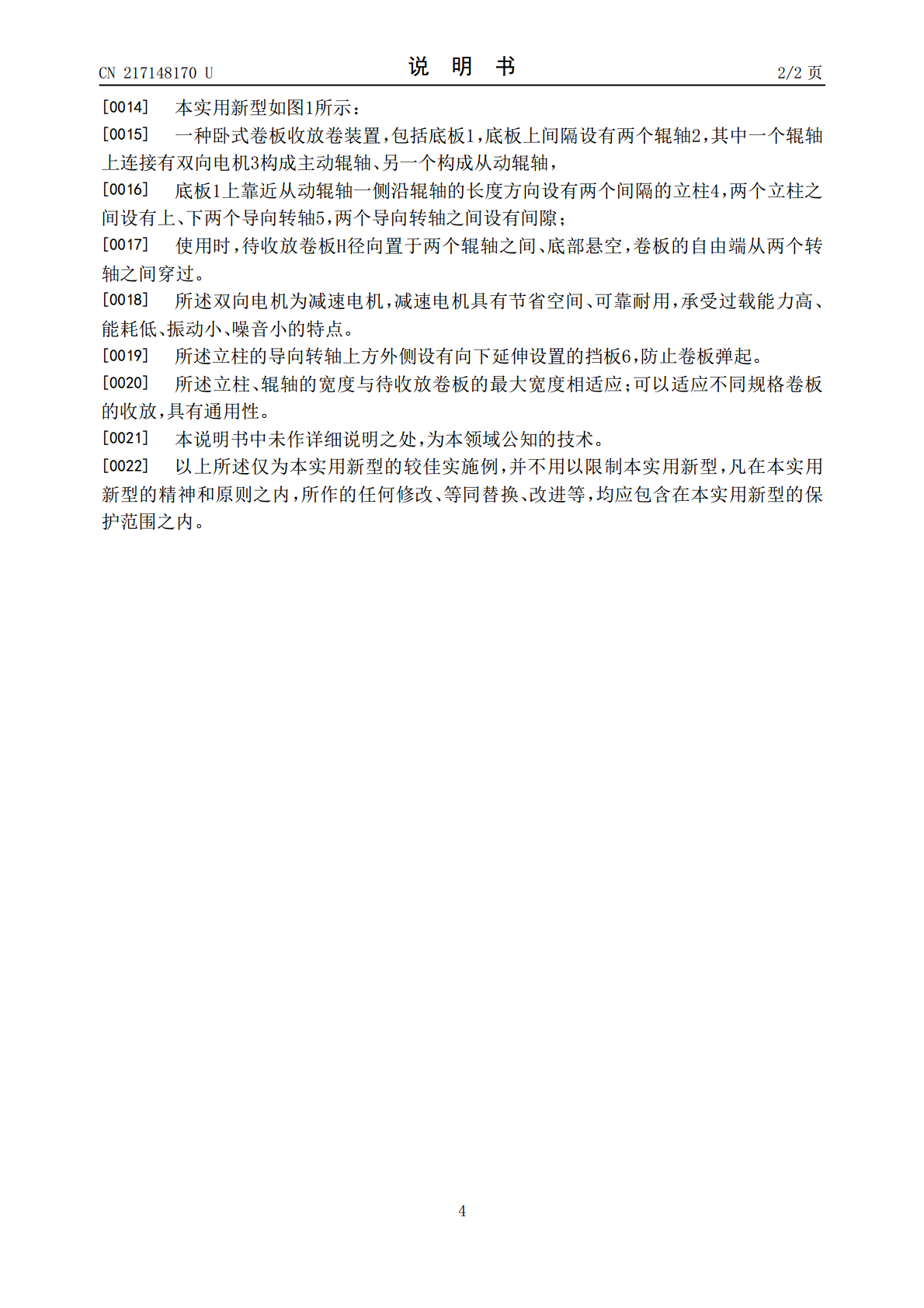

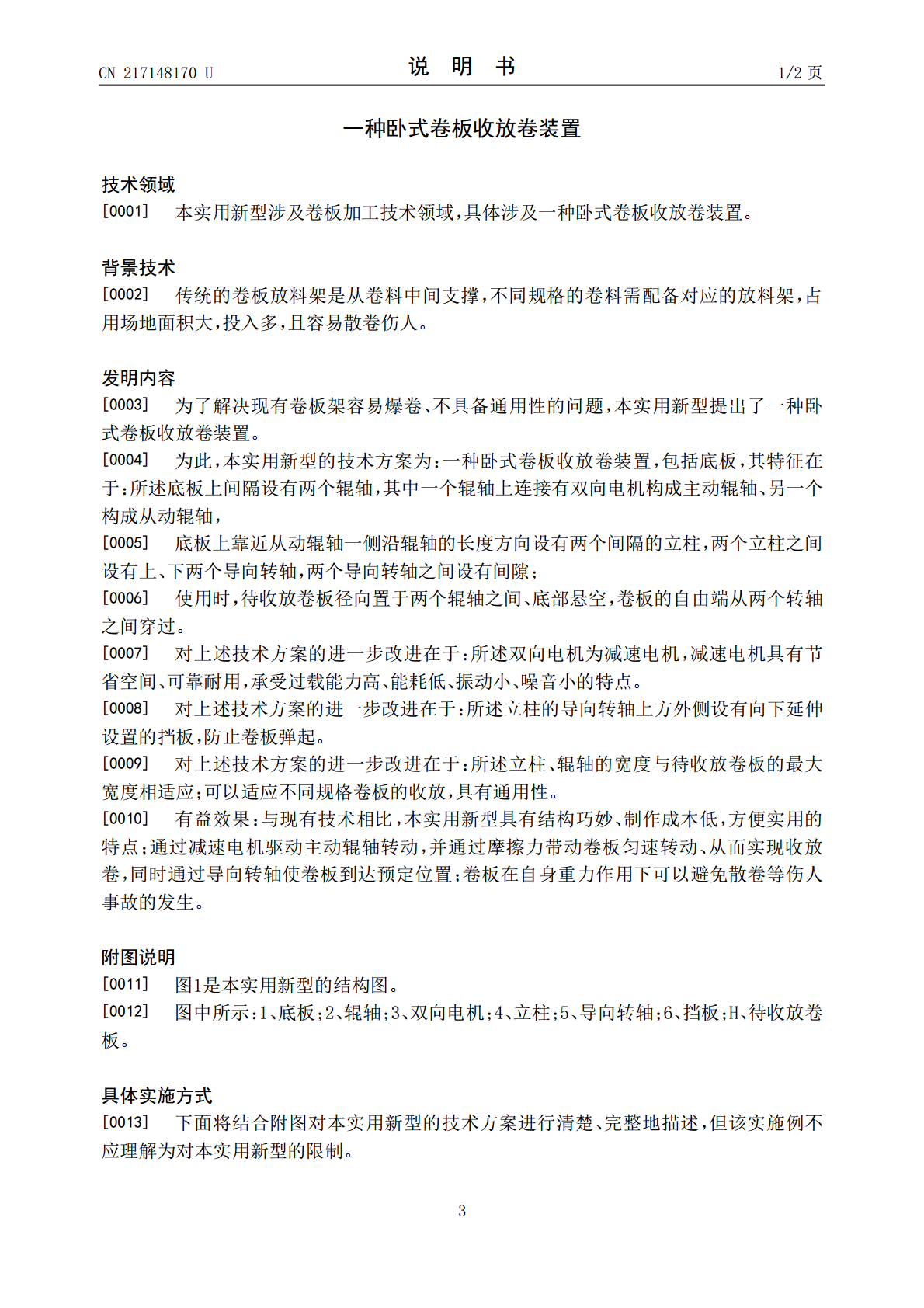

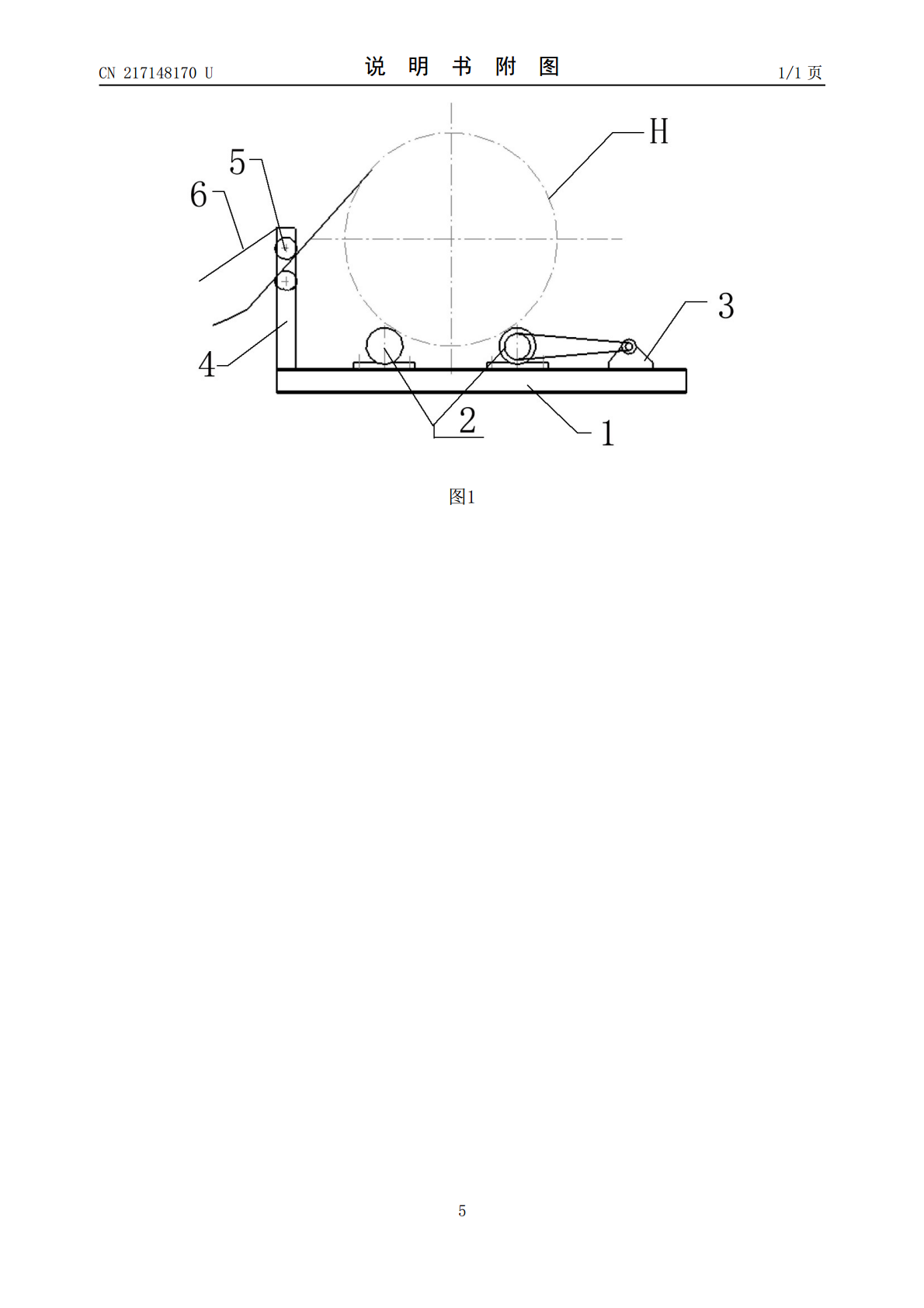

本实用新型提出了一种卧式卷板收放卷装置,包括底板,底板上间隔设有两个辊轴,其中一个辊轴上连接有双向电机构成主动辊轴、另一个构成从动辊轴,底板上靠近从动辊轴一侧沿辊轴的长度方向设有两个间隔的立柱,两个立柱之间设有上、下两个导向转轴,两个导向转轴之间设有间隙;使用时,待收放卷板径向置于两个辊轴之间、底部悬空,卷板的自由端从两个转轴之间穿过。本实用新型具有结构巧妙、制作成本低,方便实用的特点;通过减速电机驱动主动辊轴转动,并通过摩擦力带动卷板匀速转动、从而实现收放卷,同时通过导向转轴使卷板到达预定位置;卷板在自身重力作用下可以避免散卷等伤人事故的发生。
