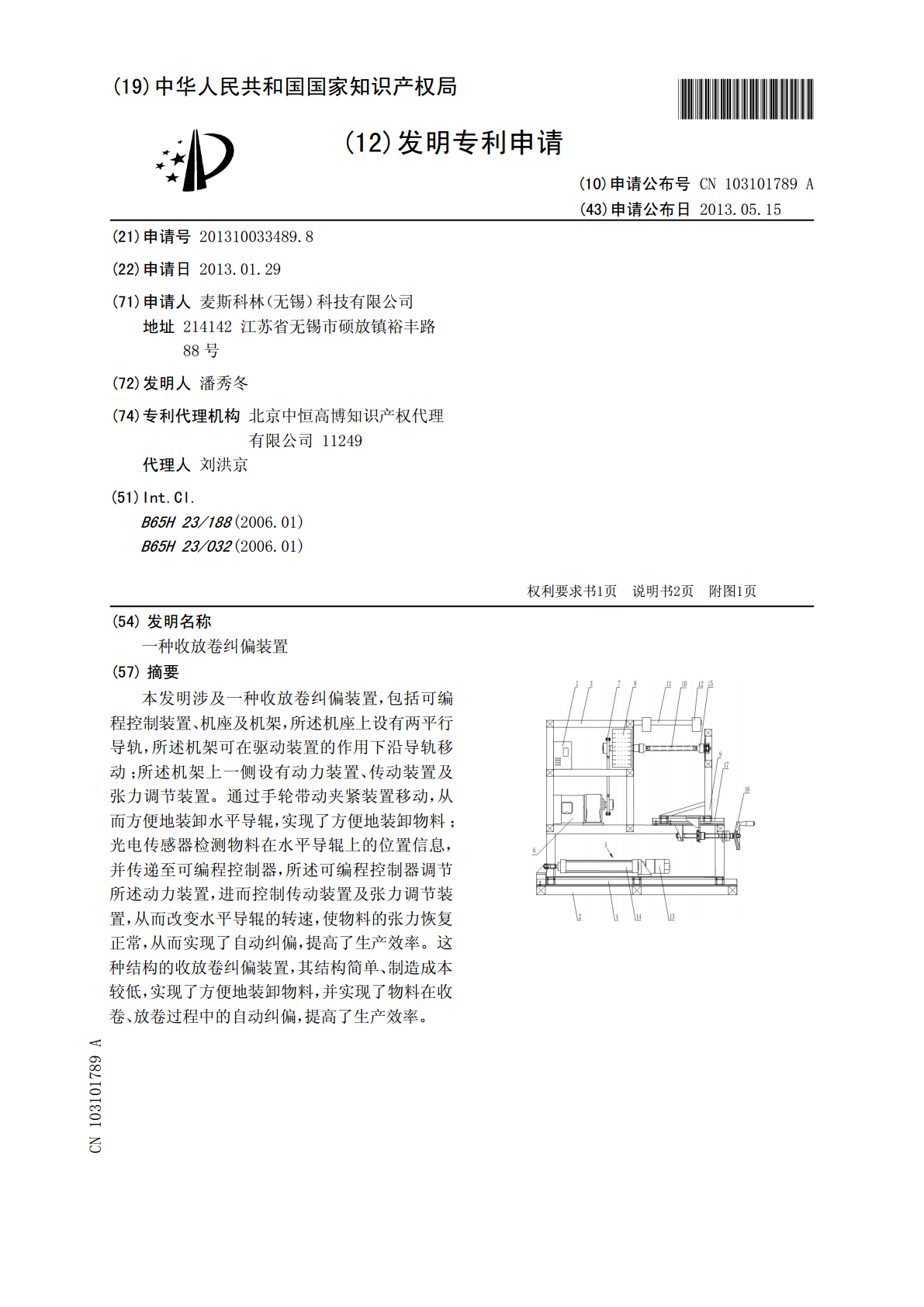

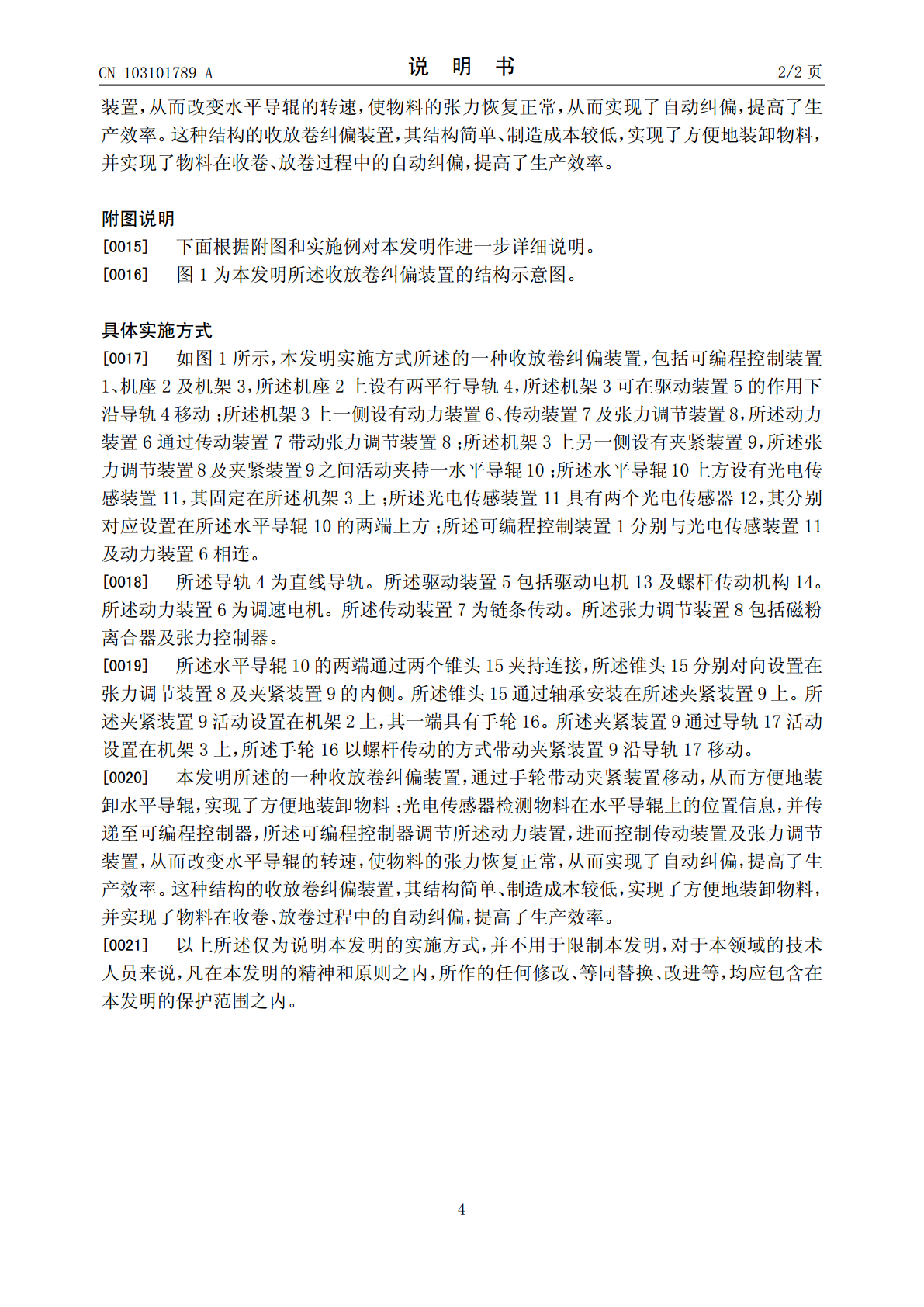

(19)中华人民共和国国家知识产权局*CN103101789A*(12)发明专利申请(10)申请公布号(10)申请公布号CNCN103101789103101789A(43)申请公布日2013.05.15(21)申请号201310033489.8(22)申请日2013.01.29(71)申请人麦斯科林（无锡）科技有限公司地址214142江苏省无锡市硕放镇裕丰路88号(72)发明人潘秀冬(74)专利代理机构北京中恒高博知识产权代理有限公司11249代理人刘洪京(51)Int.Cl.B65H23/188(2006.01)B65H23/032(2006.01)权权利要求书1页利要求书1页说明书2页说明书2页附图1页附图1页(54)发明名称一种收放卷纠偏装置(57)摘要本发明涉及一种收放卷纠偏装置，包括可编程控制装置、机座及机架，所述机座上设有两平行导轨，所述机架可在驱动装置的作用下沿导轨移动；所述机架上一侧设有动力装置、传动装置及张力调节装置。通过手轮带动夹紧装置移动，从而方便地装卸水平导辊，实现了方便地装卸物料；光电传感器检测物料在水平导辊上的位置信息，并传递至可编程控制器，所述可编程控制器调节所述动力装置，进而控制传动装置及张力调节装置，从而改变水平导辊的转速，使物料的张力恢复正常，从而实现了自动纠偏，提高了生产效率。这种结构的收放卷纠偏装置，其结构简单、制造成本较低，实现了方便地装卸物料，并实现了物料在收卷、放卷过程中的自动纠偏，提高了生产效率。CN103101789ACN103789ACN103101789A权利要求书1/1页1.一种收放卷纠偏装置，包括可编程控制装置、机座及机架，其特征在于，所述机座上设有两平行导轨，所述机架可在驱动装置的作用下沿导轨移动；所述机架上一侧设有动力装置、传动装置及张力调节装置，所述动力装置通过传动装置带动张力调节装置；所述机架上另一侧设有夹紧装置，所述张力调节装置及夹紧装置之间活动夹持一水平导辊；所述水平导辊上方设有光电传感装置，其固定在所述机架上；所述光电传感装置具有两个光电传感器，其分别对应设置在所述水平导辊的两端上方；所述可编程控制装置分别与光电传感装置及动力装置相连。2.如权利要求1所述的收放卷纠偏装置，其特征在于，所述导轨为直线导轨。3.如权利要求1所述的收放卷纠偏装置，其特征在于，所述驱动装置包括驱动电机及螺杆传动机构。4.如权利要求1所述的收放卷纠偏装置，其特征在于，所述动力装置为调速电机。5.如权利要求1所述的收放卷纠偏装置，其特征在于，所述传动装置为链条传动。6.如权利要求1所述的收放卷纠偏装置，其特征在于，所述张力调节装置包括磁粉离合器及张力控制器。7.如权利要求1所述的收放卷纠偏装置，其特征在于，所述水平导辊的两端通过两个锥头夹持连接，所述锥头分别对向设置在张力调节装置及夹紧装置的内侧。8.如权利要求1或7所述的收放卷纠偏装置，其特征在于，所述锥头通过轴承安装在所述夹紧装置上。9.如权利要求1所述的收放卷纠偏装置，其特征在于，所述夹紧装置活动设置在机架上，其一端具有手轮。10.如权利要求9所述的收放卷纠偏装置，其特征在于，所述夹紧装置通过直线导轨活动设置在机架上，所述手轮以螺杆传动的方式带动夹紧装置沿导轨移动。2CN103101789A说明书1/2页一种收放卷纠偏装置技术领域[0001]本发明涉及一种纠偏装置，尤其涉及一种应用于布料、塑料薄膜等物料收卷、放卷过程的收放卷纠偏装置。背景技术[0002]现有技术中，在布料、塑料薄膜等物料的收卷和放卷过程中，为防止布料跑偏，往往采用人工的方式来纠偏，使布料随时能够保持在正确的位置上，效率较低。现有技术中的纠偏机，通常应用在收卷工序的前道位置或者放卷工序的后道位置，不能直接应用在收卷、放卷工序中。发明内容[0003]本发明的目的在于克服上述现有技术的问题，提供一种结构简单、制造成本较低的收放卷纠偏装置，其可实现方便地装卸物料，并实现物料在收卷、放卷过程中的自动纠偏，提高生产效率。[0004]本发明的目的是通过以下技术方案来实现：一种收放卷纠偏装置，包括可编程控制装置、机座及机架，所述机座上设有两平行导轨，所述机架可在驱动装置的作用下沿导轨移动；所述机架上一侧设有动力装置、传动装置及张力调节装置，所述动力装置通过传动装置带动张力调节装置；所述机架上另一侧设有夹紧装置，所述张力调节装置及夹紧装置之间活动夹持一水平导辊；所述水平导辊上方设有光电传感装置，其固定在所述机架上；所述光电传感装置具有两个光电传感器，其分别对应设置在所述水平导辊的两端上方；所述可编程控制装置分别与光电传感装置及动力装置相连。[0005]进一步的，所述导轨为直线导轨。[0006]进一步的，所述驱动装置包括驱动电机及螺杆传动机构。[0007]进一步的，所述动力装置为
