一种用于远近光模组的LED回路.pdf

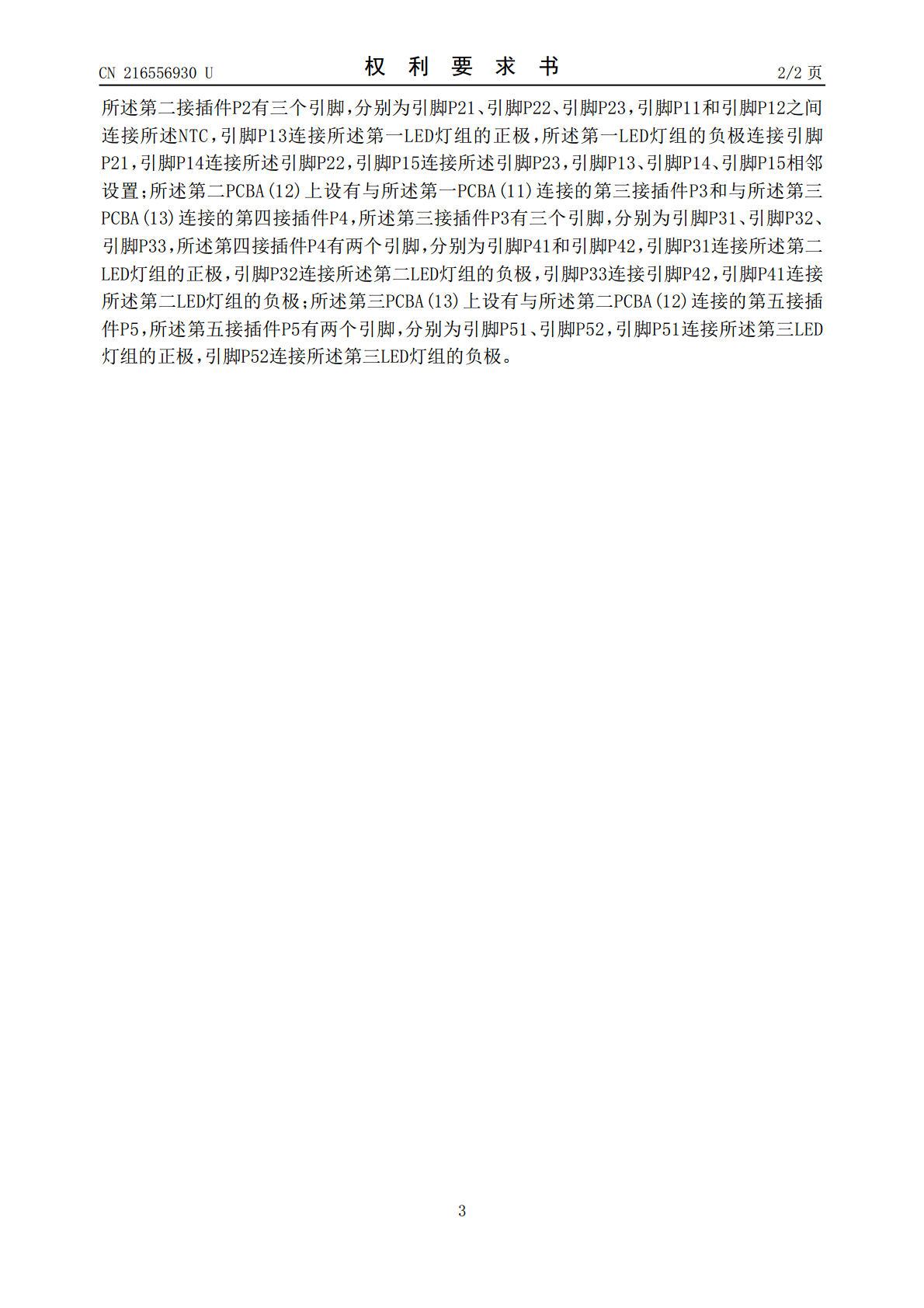

本实用新型涉及汽车的LED车灯照明技术领域,具体涉及一种用于远近光模组的LED回路,所述LED回路包括远近光模组和LDM,所述远近光模组包括多个PCBA,每个所述PCBA内均设有近光灯组或远光灯组,所述近光灯组与所述远光灯组串联,所述近光灯组形成第一LED回路,所述近光灯组和远光灯组形成第二LED回路,所述LDM内设有前照灯驱动控制电路,所述前照灯驱动控制电路用于控制所述第一LED回路和/或所述第二LED回路的通断,所述LDM以及多个所述PCBA之间通过内线束连接。本实用新型提供的一种用于远近光模组的LED回路,采用多块PCBA组合,满足了前大灯的多腔体结构设计要求,并且线束定义连接方式形成的LED电流回路小,具有良好的电磁兼容能力,简单而且实用。
