内容提供者
一种LED车灯及其远光模组.pdf
2023-05-21
10金币
534KB
9页
哲妍****彩妍
实名认证
内容提供者
1/9
2/9
3/9
4/9
5/9
6/9
7/9
8/9
9/9
在线预览结束，喜欢就下载吧，查找使用更方便
相关资料
一种LED车灯及其远光模组.pdf
本实用新型涉及一种LED车灯及其远光模组,包括LED光源、反射镜和散热器,反射镜的反射面分为第一反射区、第二反射区和第三反射区,第一反射区、第二反射区和第三反射区设置远光配光花纹,第二反射区正对LED光源,第一反射区位于第二反射区的左侧,第三反射区位于第二反射区的右侧;LED光源包括第一LED光源和第二LED光源,第一反射区的反射面焦点位于第一LED光源的中心;第三反射区的反射面焦点位于第二LED光源的中心;第二反射区的反射面焦点位于第一LED光源和第二LED光源的几何中心。本实用新型可以在低成本情况下实
2023-05-21
10
534KB
LED车灯模组及其制造方法、LED车灯模组用电路板.pdf
本发明公开一种LED车灯模组及其制造方法、电路板，该LED车灯模组包括电路板，电路板上形成有线路图案以及LED焊盘、透镜定位孔；电路板上还设有注塑成型的LED限位件，LED限位件内形成限位孔，LED芯片焊接在LED焊盘上且位于限位孔内；透镜定位孔的周壁上形成有定位件，定位件与LED限位件一体注塑成型。该方法包括在电路板上形成线路图案以及LED焊盘，并在电路板上钻设至少一个定位基孔；在电路板上注塑形成LED限位件以及定位件，LED限位件与定位件一体注塑成型，LED限位件位于LED焊盘周向外侧；定位件位于定位
2023-12-04
10
790KB

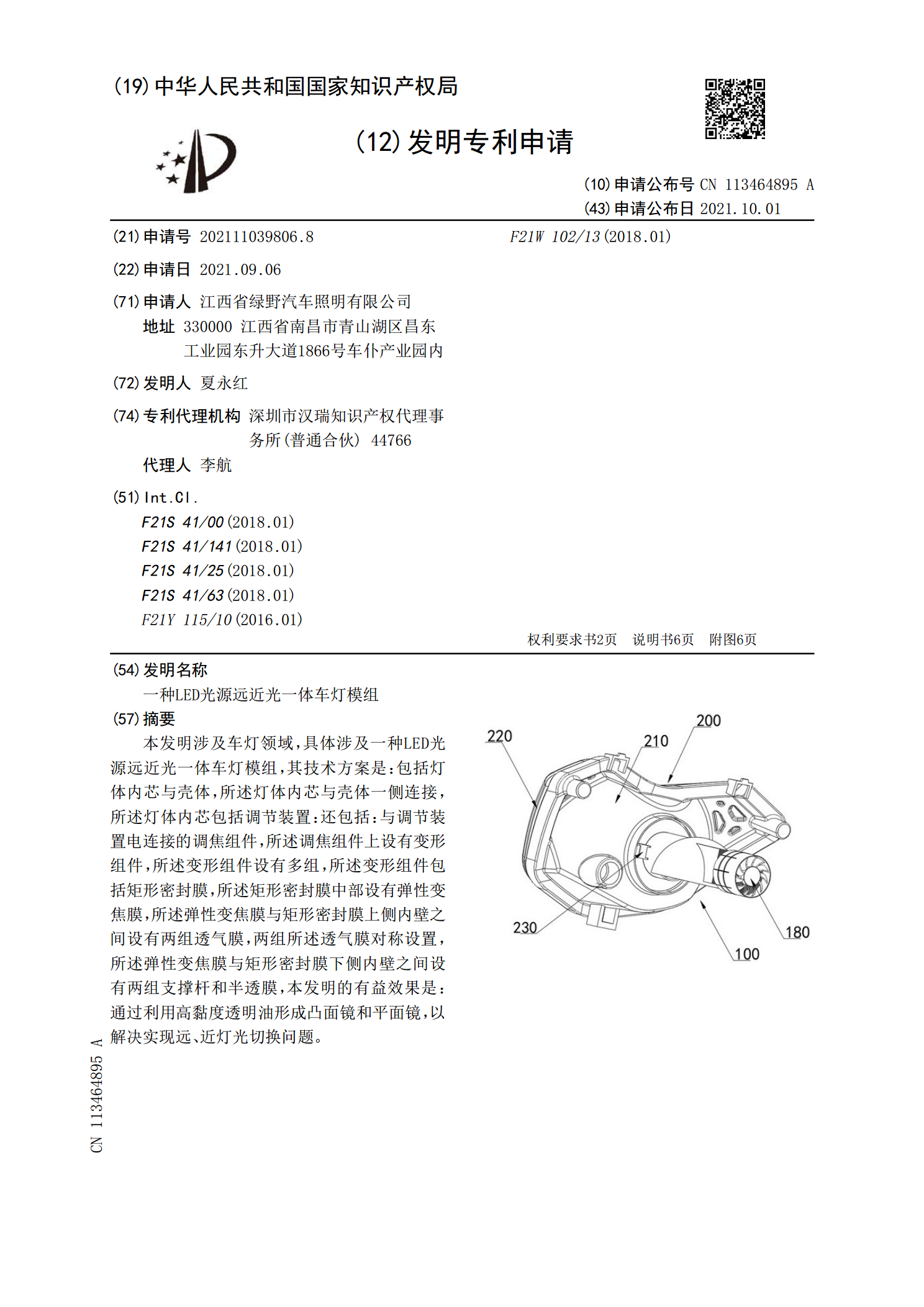

一种LED光源远近光一体车灯模组.pdf
本发明涉及车灯领域，具体涉及一种LED光源远近光一体车灯模组，其技术方案是：包括灯体内芯与壳体，所述灯体内芯与壳体一侧连接，所述灯体内芯包括调节装置：还包括：与调节装置电连接的调焦组件，所述调焦组件上设有变形组件，所述变形组件设有多组，所述变形组件包括矩形密封膜，所述矩形密封膜中部设有弹性变焦膜，所述弹性变焦膜与矩形密封膜上侧内壁之间设有两组透气膜，两组所述透气膜对称设置，所述弹性变焦膜与矩形密封膜下侧内壁之间设有两组支撑杆和半透膜，本发明的有益效果是：通过利用高黏度透明油形成凸面镜和平面镜，以解决实现远
2023-05-29
10
634KB
一种可调节的车灯LED模组.pdf
本发明公开了一种可调节的车灯LED模组，包括可拆装的安装板和LED灯装置，所述LED灯装置包括移动机构和传动机构，所述移动机构包括安装在安装板上的导轨、发光组件，所述发光组件包括与导轨滑动连接的基板，可拆装的LED灯棒，所述传动机构包括安装在安装板中心位置的驱动马达，以及交错连接的驱动齿轮和对立平行的固定齿条；LED灯棒与基板为组合式，当其中一个LED灯棒出现闪烁或者不发光的故障时，可拆装LED灯棒进行更换，利于对故障的发光源进行更换，便于操作，驱动马达，驱动齿轮带动两个基板往相反的方向移动，可以调节基板
2023-05-31
10
855KB
一种近光车灯模组.pdf
本发明涉及一种近光车灯模组，包括散热器，以及安装在所述散热器上的LED电路板、控制器和投射器，所述投射器包括饰条结构，以及位于饰条结构内侧的侧中心入口结构、前中心入口结构、反射结构、遮光结构、透镜结构和光线传输通道结构。反射结构的尾端设有光线入口凹槽，光线入口凹槽与LED光源对应设置，光线入口凹槽由前中心入口结构和侧中心入口结构相接构成，光线传输通道结构位于反射结构和透镜结构之间，所述遮光结构的前端位于所述投射器的第二焦点处，遮光结构的前端轮廓曲线为截止线形状。本发明零件组成简单，使模组尺寸减小，解决现有
2023-09-03
10
533KB
