内容提供者

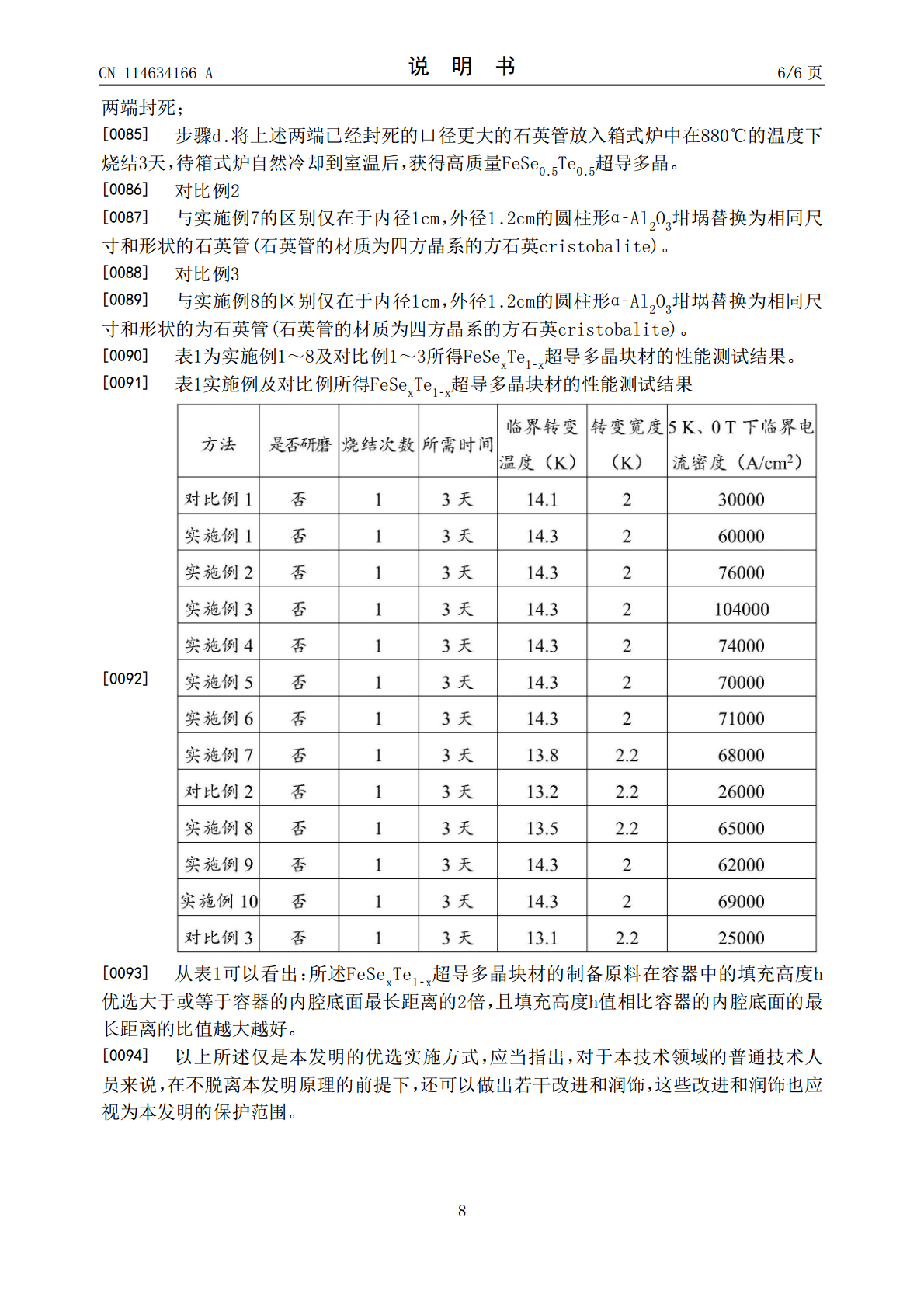

一种铁基超导多晶块材及其制备方法.pdf
2023-05-18
10金币
540KB
11页
宜欣****外呢
实名认证
内容提供者
1/10
2/10
3/10
4/10
5/10
6/10
7/10
8/10
9/10
10/10
亲，该文档总共11页，到这已经超出免费预览范围，如果喜欢就直接下载吧～
相关资料
一种铁基超导多晶块材及其制备方法.pdf
本发明属于超导多晶块材技术领域,提供了一种铁基(FeSe<base:Sub>x</base:Sub>Te<base:Sub>1?x</base:Sub>)超导多晶块材及其制备方法。本发明的制备方法中,使用与δ相晶体结构相同的容器作为与原料直接接触的反应容器,将冷却结晶过程中的均匀形核主导转变为异质形核主导,诱导冷却成相过程中具有强织构δ相的形成,进一步形成具有强织构的β超导相,在保持原有熔融法简单、低成本和周期短的情况下大幅度提升了FeSe<base:Sub>x</base:Sub>Te<base:Sub
2023-05-18
10
540KB
一种复合超导纳米块材及其制备方法.pdf
本发明提供了一种复合超导纳米块材及其制备方法。由以下成分制备而成：纳米铁粉、二硼化镁、二氧化锆、纳米碳酸钙、碳酸锶、纳米锡粉、铈硅石粉、氧化秘、氧化镨、碳化硅、氧化锌、石墨烯、无水乙醇。制备方法如下：（1）将所有组分混合，放入研钵中在转速400‑450r/min下研磨4‑6小时；（2）放入烘箱中烘干后放入模具中，在压力15‑20MPa下压制成型；（3）装入石英管中，抽真空后放入箱式炉中，在温度1000‑1300℃下进行烧结12‑14小时，升温速率为100℃/h。本发明的复合超导纳米块材，具有良好的超导性，
2023-06-18
10
230KB
一种铁基非晶带材及其制备方法.pdf
本发明提供一种铁基非晶带材，所述的非晶带材采用的原料是利用再生资源，废旧钢材以及变压器铁芯，重新熔炼使其成分达到含铁90‑93%、硼2‑4%、硅3‑5%、碳0.5‑2%。一种铁基非晶带材的制备方法，包括熔炼步骤；所述的熔炼：熔炼温度为1200‑1250℃；熔炼炉功率为2800‑3200kw，熔炼炉的容量为5‑6吨，熔炼时间为50‑60min。所述非晶带材的饱和磁感强度Bs大于1.6T，最大导磁率＞720000H/m，铁损为0.16W/kg，弹性模量为105GPa，维氏硬度900kg/mm
2023-06-17
10
257KB
新型铁基超导线带材的制备与性能研究.docx
新型铁基超导线带材的制备与性能研究摘要本篇论文主要介绍了新型铁基超导线带材的制备与性能研究。首先，阐述了铁基超导材料的研究背景、意义和特点；其次，介绍了铁基超导线带材的制备工艺和优化方法；最后，探讨了铁基超导线带材的性能及其在实际应用中的潜在价值。本研究对于铁基超导材料的研究具有一定的参考价值和指导作用。关键词：铁基超导线带材，制备，性能，应用1.引言铁基超导材料自从2008年被发现以来，已经成为超导材料领域的研究热点之一。与传统的铜基超导材料相比，铁基超导材料具有更高的超导临界温度、更好的化学稳定性和更
2024-10-16
5
11KB

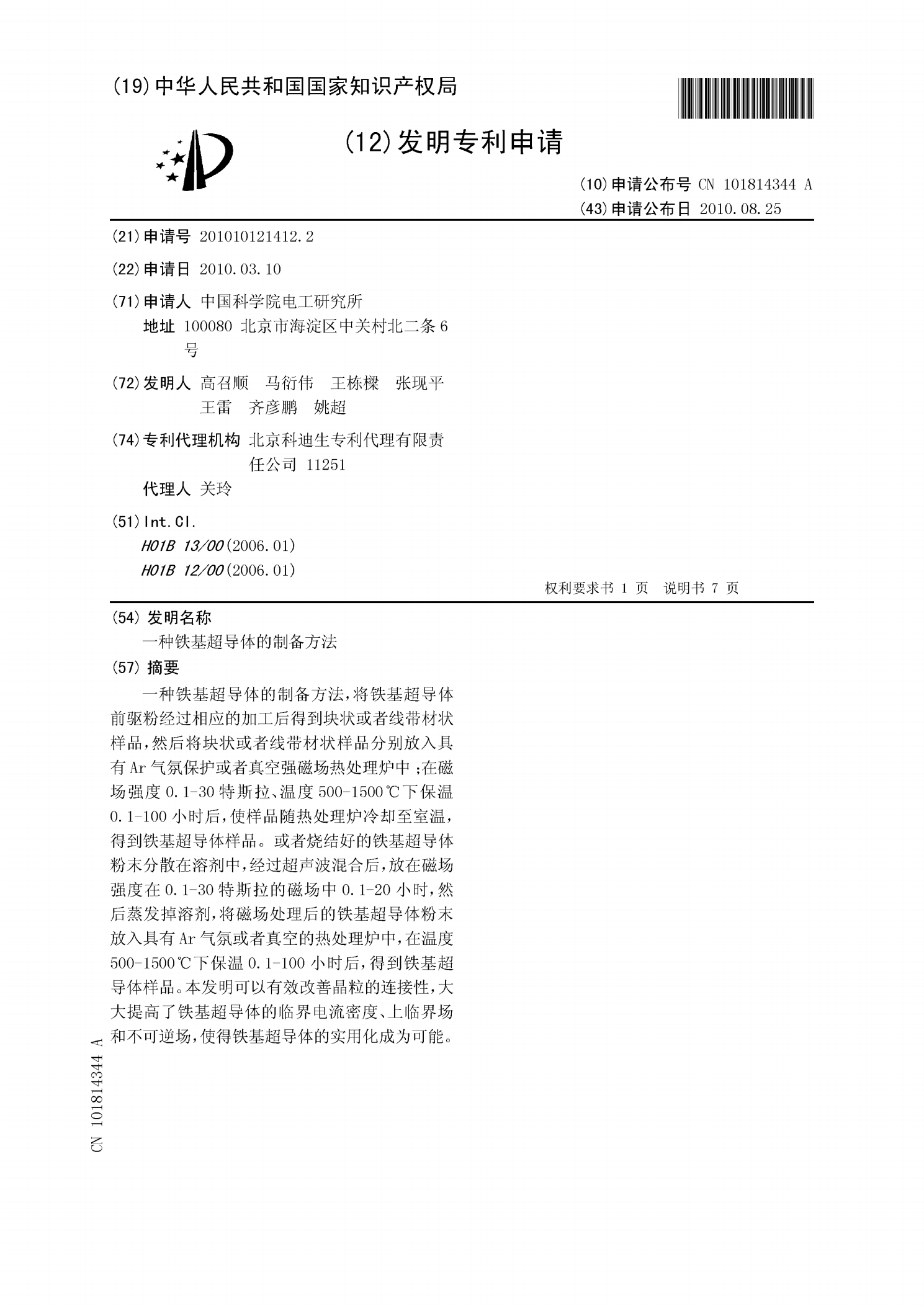

一种铁基超导体的制备方法.pdf
一种铁基超导体的制备方法，将铁基超导体前驱粉经过相应的加工后得到块状或者线带材状样品，然后将块状或者线带材状样品分别放入具有Ar气氛保护或者真空强磁场热处理炉中；在磁场强度0.1-30特斯拉、温度500-1500℃下保温0.1-100小时后，使样品随热处理炉冷却至室温，得到铁基超导体样品。或者烧结好的铁基超导体粉末分散在溶剂中，经过超声波混合后，放在磁场强度在0.1-30特斯拉的磁场中0.1-20小时，然后蒸发掉溶剂，将磁场处理后的铁基超导体粉末放入具有Ar气氛或者真空的热处理炉中，在温度500-1500
2023-06-20
10
651KB
