内容提供者
一种金属陶瓷轴套及其制备方法.pdf
2023-05-18
10金币
460KB
14页
猫巷****忠娟
实名认证
内容提供者
1/10
2/10
3/10
4/10
5/10
6/10
7/10
8/10
9/10
10/10
亲，该文档总共14页，到这已经超出免费预览范围，如果喜欢就直接下载吧～
相关资料
一种金属陶瓷轴套及其制备方法.pdf

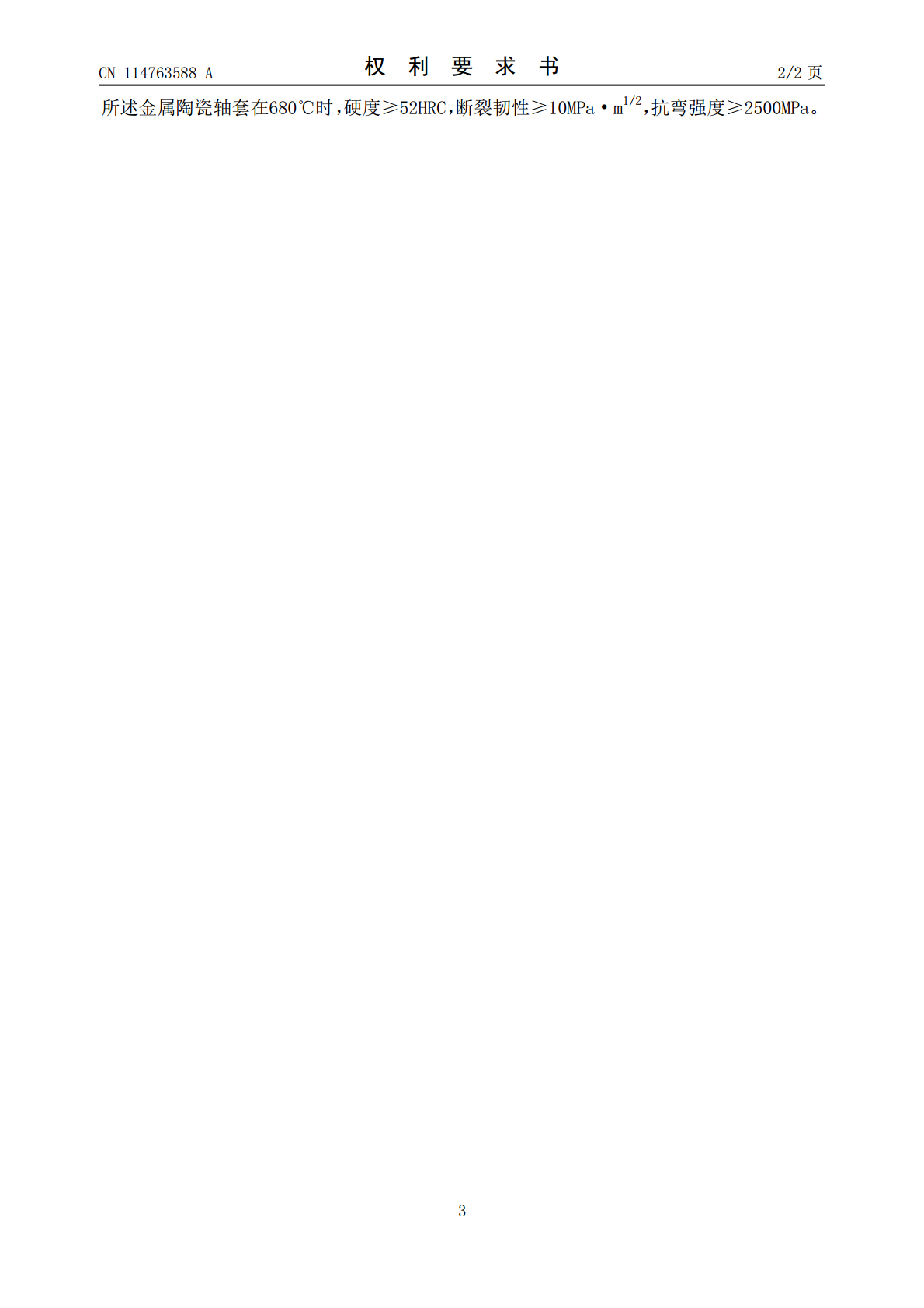

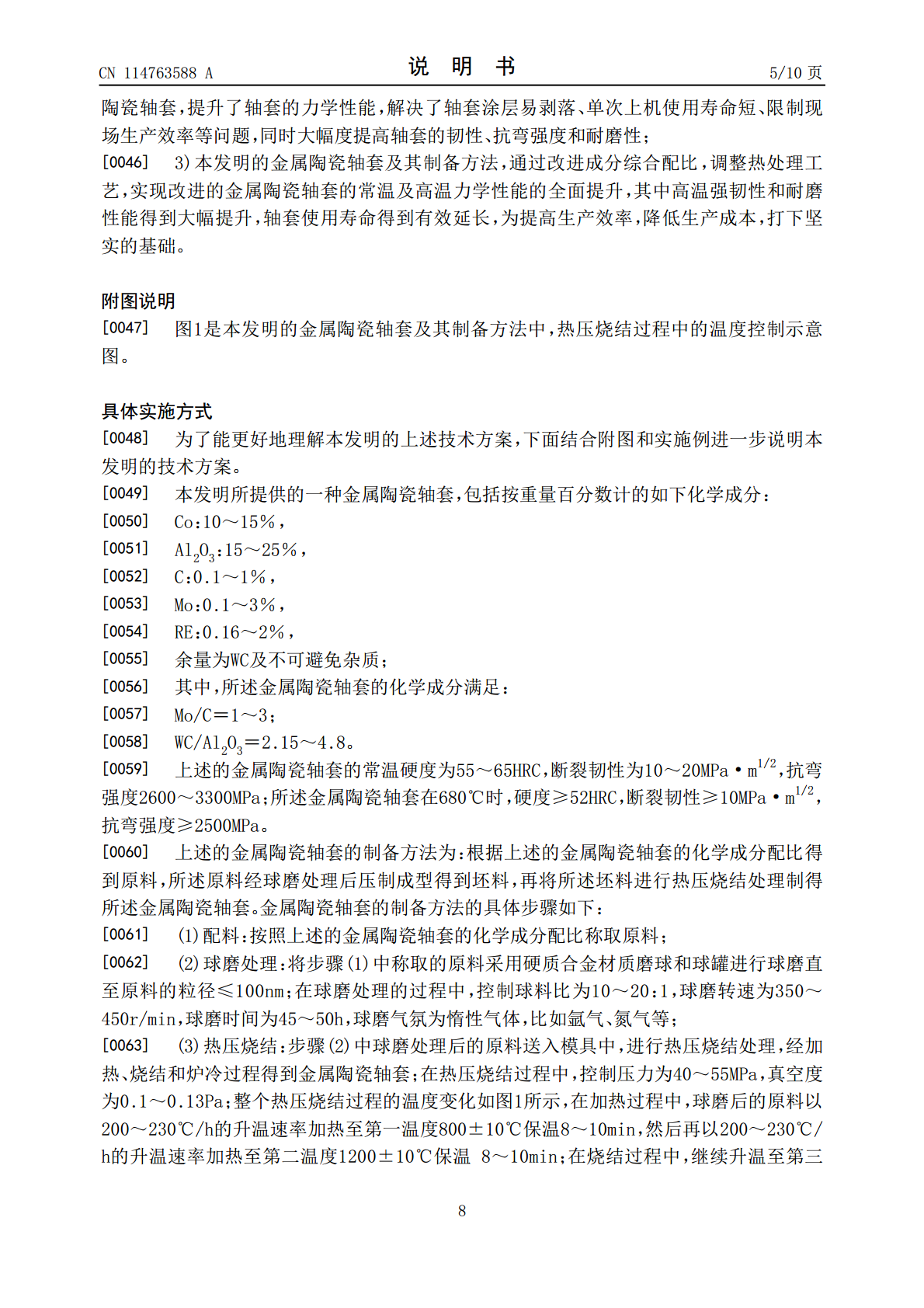

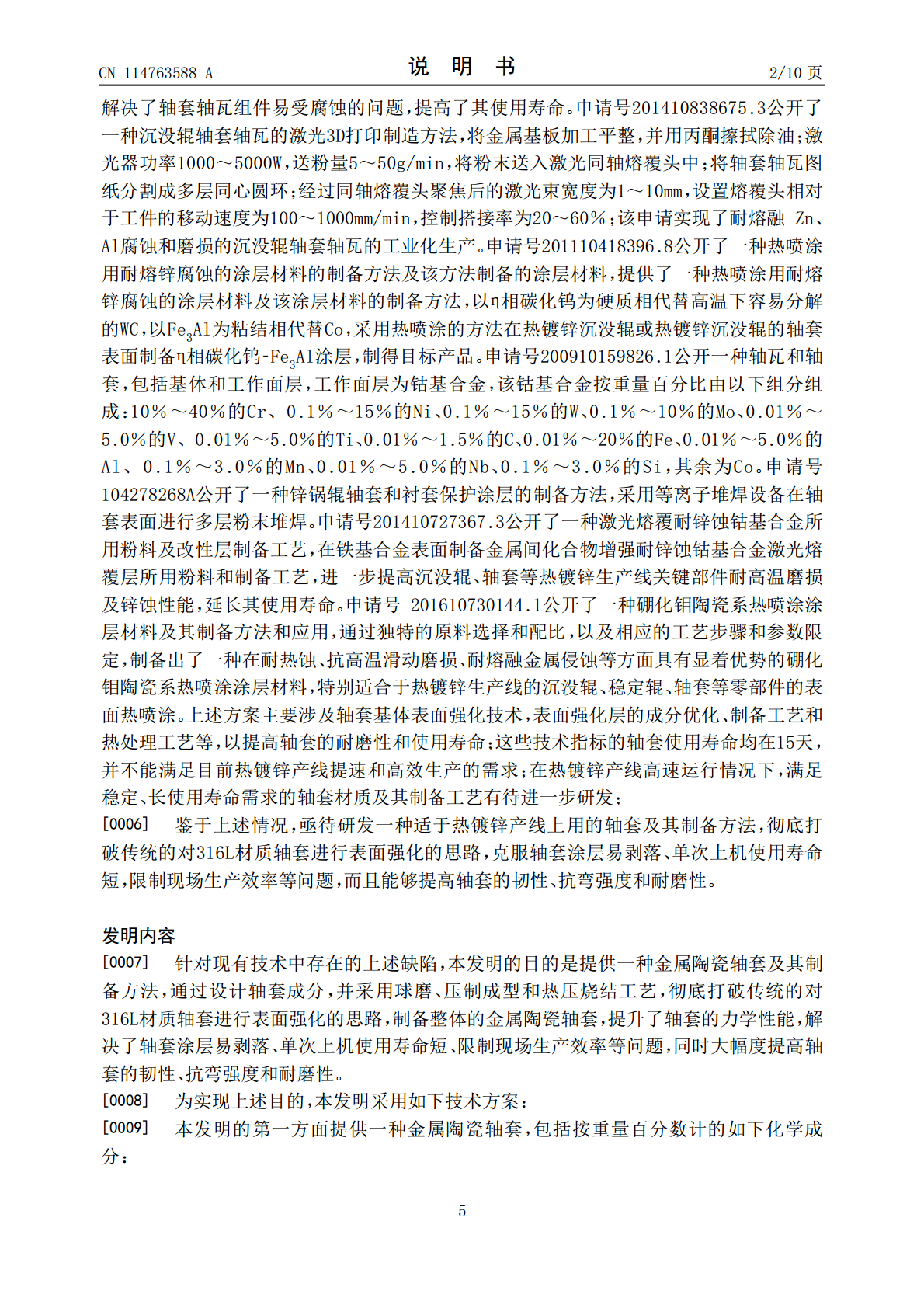

本发明公开了一种金属陶瓷轴套及其制备方法,金属陶瓷轴套包括按重量百分数计的如下化学成分:Co:10～15%,Al<base:Sub>2</base:Sub>O<base:Sub>3</base:Sub>:15～25%,C:0.1～1%,Mo:0.1～3%,RE:0.16～2%,余量为WC及不可避免杂质。根据上述化学成分配比得到原料,再经球磨处理后压制成型得到坯料,然后坯料进行热压烧结处理制得所述金属陶瓷轴套。本发明彻底打破传统的对316L材质轴套进行表面强化的思路,制备整体的金属陶瓷轴套,提升了轴套的力学
2023-05-18
10
460KB
一种金属陶瓷轴套及其制备方法.pdf
本发明公开了一种金属陶瓷轴套及其制备方法,金属陶瓷轴套包括按重量百分数计的如下化学成分:Co:10～15%,Al<base:Sub>2</base:Sub>O<base:Sub>3</base:Sub>:15～25%,C:0.1～1%,Mo:0.1～3%,RE:0.16～2%,余量为WC及不可避免杂质。根据上述化学成分配比得到原料,再经球磨处理后压制成型得到坯料,然后坯料进行热压烧结处理制得所述金属陶瓷轴套。本发明彻底打破传统的对316L材质轴套进行表面强化的思路,制备整体的金属陶瓷轴套,提升了轴套的力学
2023-05-10
10
460KB
一种高耐磨沉没辊轴套及其制备方法.pdf
本发明涉及一种高耐磨沉没辊轴套及其制备方法，主要解决现有技术中轴套硬度较低、在使用过程中耐高温磨损性能较差的技术问题。本发明一种高耐磨沉没辊轴套，由不锈钢基体和钴基堆焊层组成，钴基堆焊层焊覆在不锈钢基体表面，钴基堆焊层的厚度为2.0‑4.0mm，钴基堆焊层的化学成分重量百分比为：Co10.0‑14.0％，C1.5‑2.0％，Cr27‑30％，W8‑12％，Si
2023-06-25
10
272KB
一种金属陶瓷结合剂及其制备方法，CBN砂轮及其制备方法.pdf
本发明公开了一种金属陶瓷结合剂及其制备方法，CBN砂轮及其制备方法。该金属陶瓷结合剂，由质量分数为75～92％的陶瓷成分和8～25％的金属成分组成；所述陶瓷成分由以下质量分数的组分组成：SiO2?40-65％，B2O3?8-35％，Al2O3?6-20％，Na2O?5-18％，CaO?0.5-5％，K2O?3-10％，MgO?0.5-2％，TiO2?2-6％；所述金属成分由以下质量分数的组分组成：Cu?55-80％，Sn?15-30％，Ni?5-20％。该金属陶瓷结合剂，可用作CBN砂轮的结合剂，解决陶瓷
2023-10-11
10
660KB
一种金属陶瓷耐磨部件及其制备方法.pdf
一种金属陶瓷耐磨部件的制备方法，其特征在于，包括：将表面粗化后的陶瓷颗粒与粘接剂混合得到膏体,所述膏体通过模具成型并烘干固化得到多孔陶瓷坯体,将有机乳液与金属合金粉混合得到悬浊液,将所述陶瓷坯体浸润在所述悬浊液中，所述悬浊液渗透至所述陶瓷坯体中得到多孔金属陶瓷素坯,将所述金属陶瓷素坯置于烧结炉中烧结得到多孔金属陶瓷预制体,将金属熔液以负压形式铸渗进入多孔陶瓷预制体复合制备金属陶瓷耐磨部件，本发明采用中温烧结的方式制备金属陶瓷耐磨部件，节省了能源，降低了加工难度，同时所述金属陶瓷耐磨部件具有较强的耐磨性和韧
2023-06-15
10
283KB
