一种燃油生产加工用原油蒸馏装置.pdf

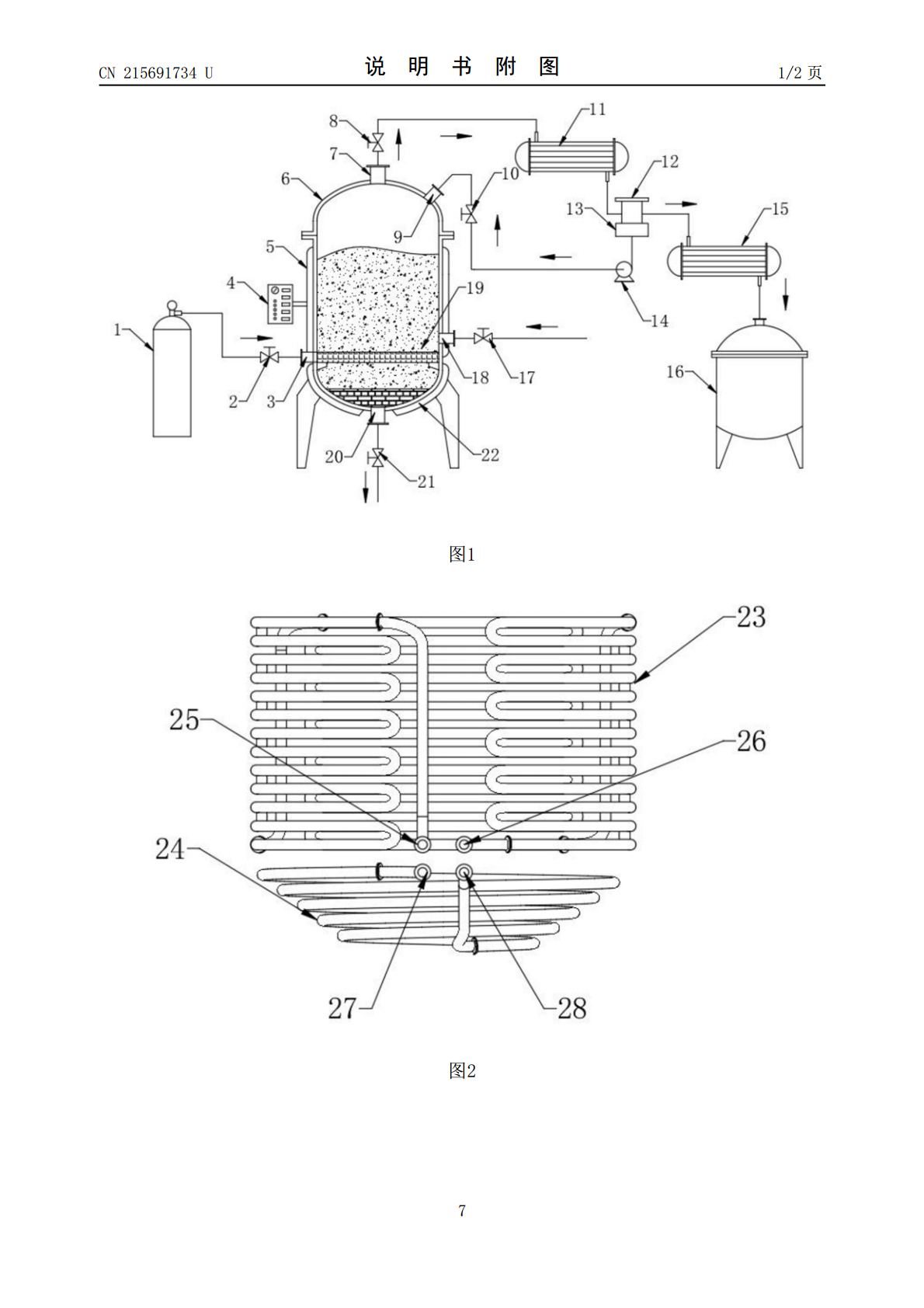

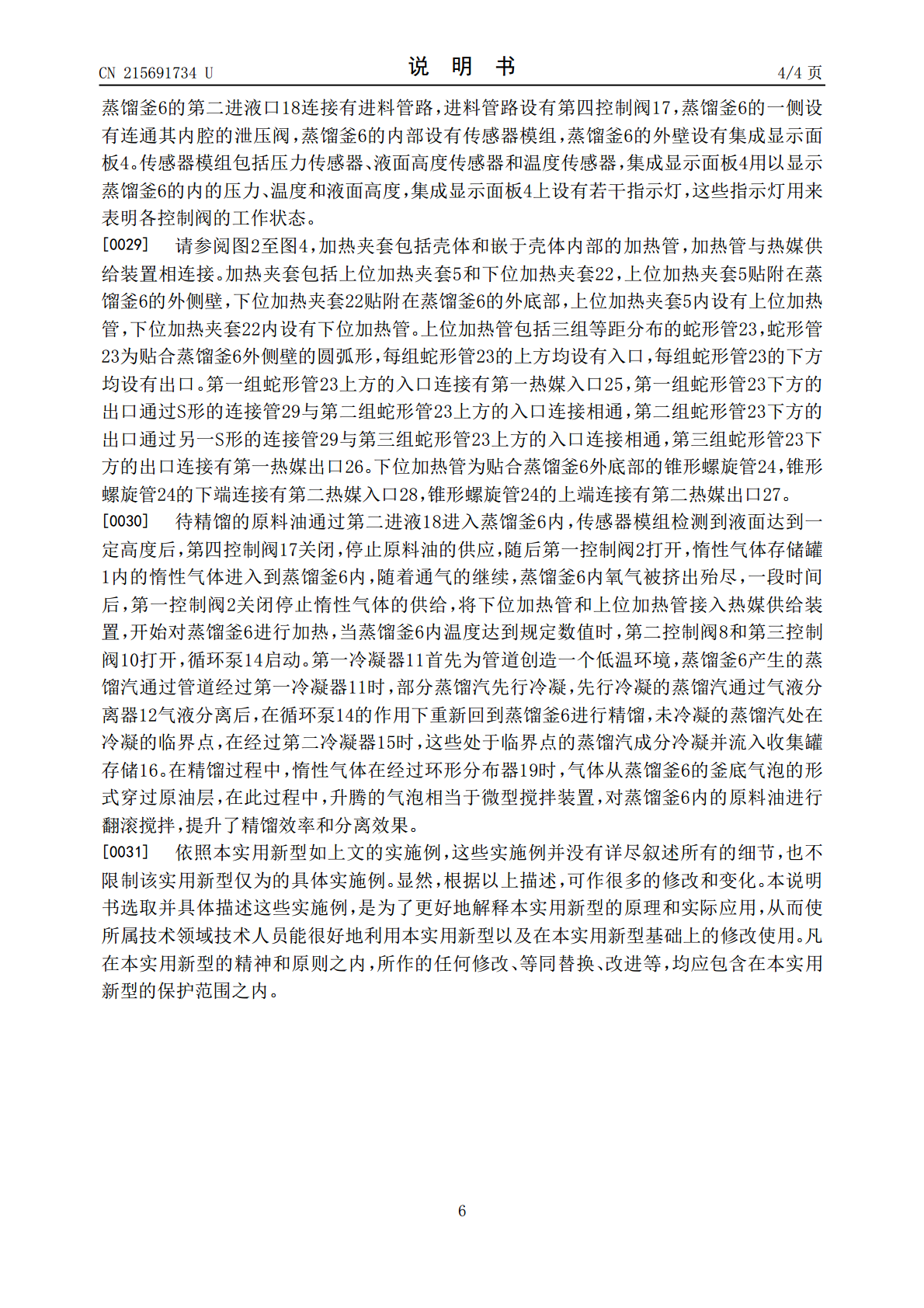

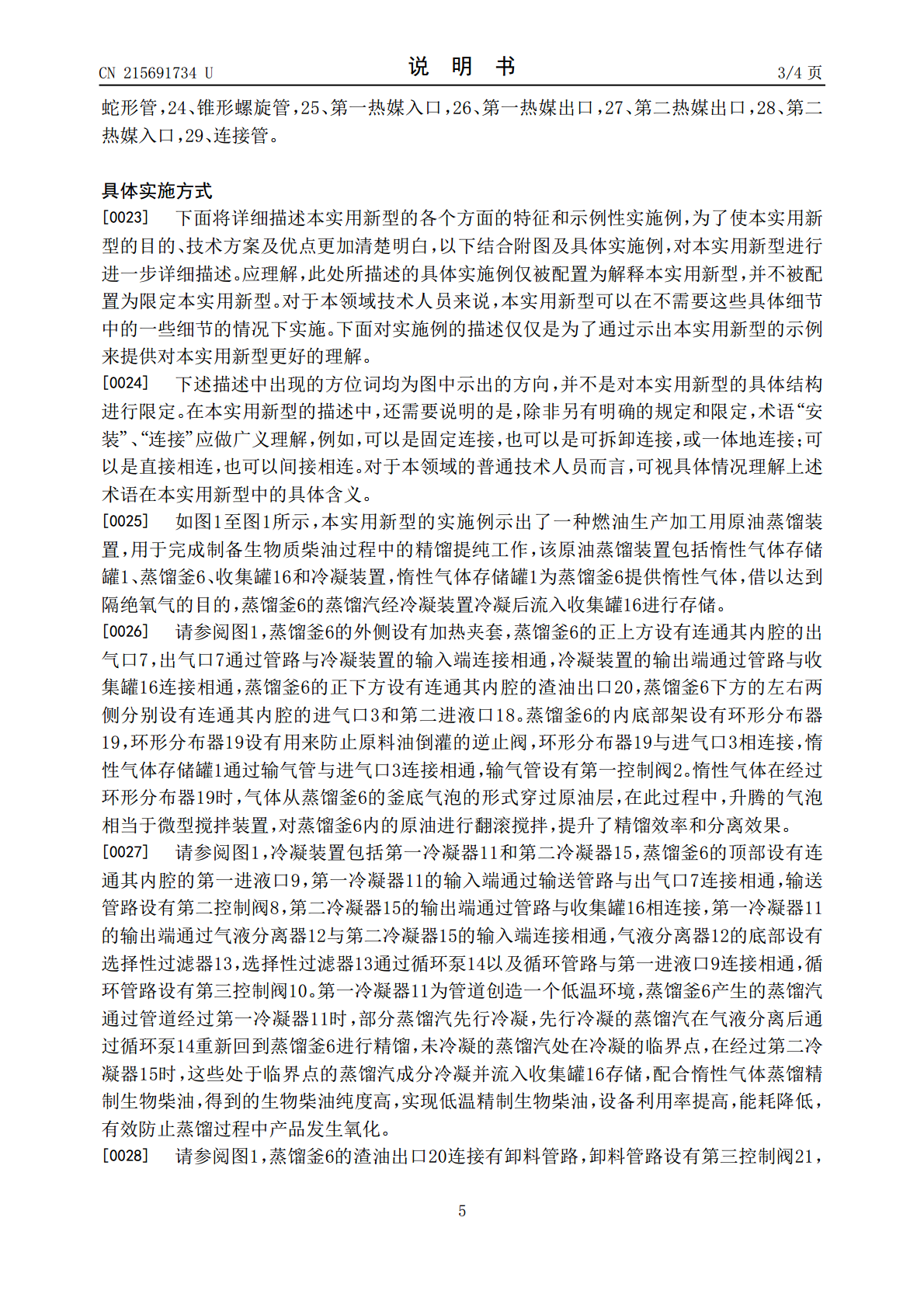

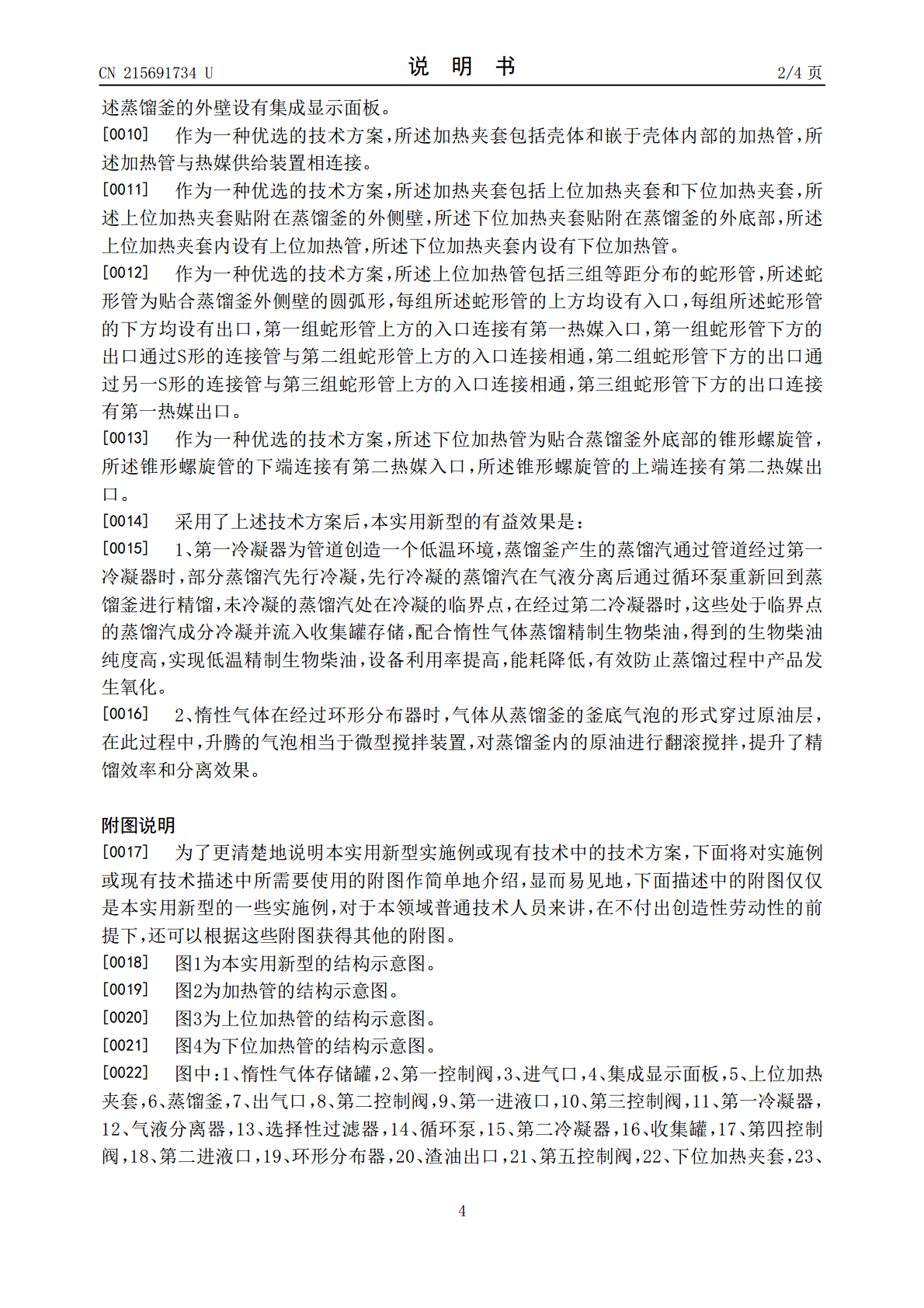

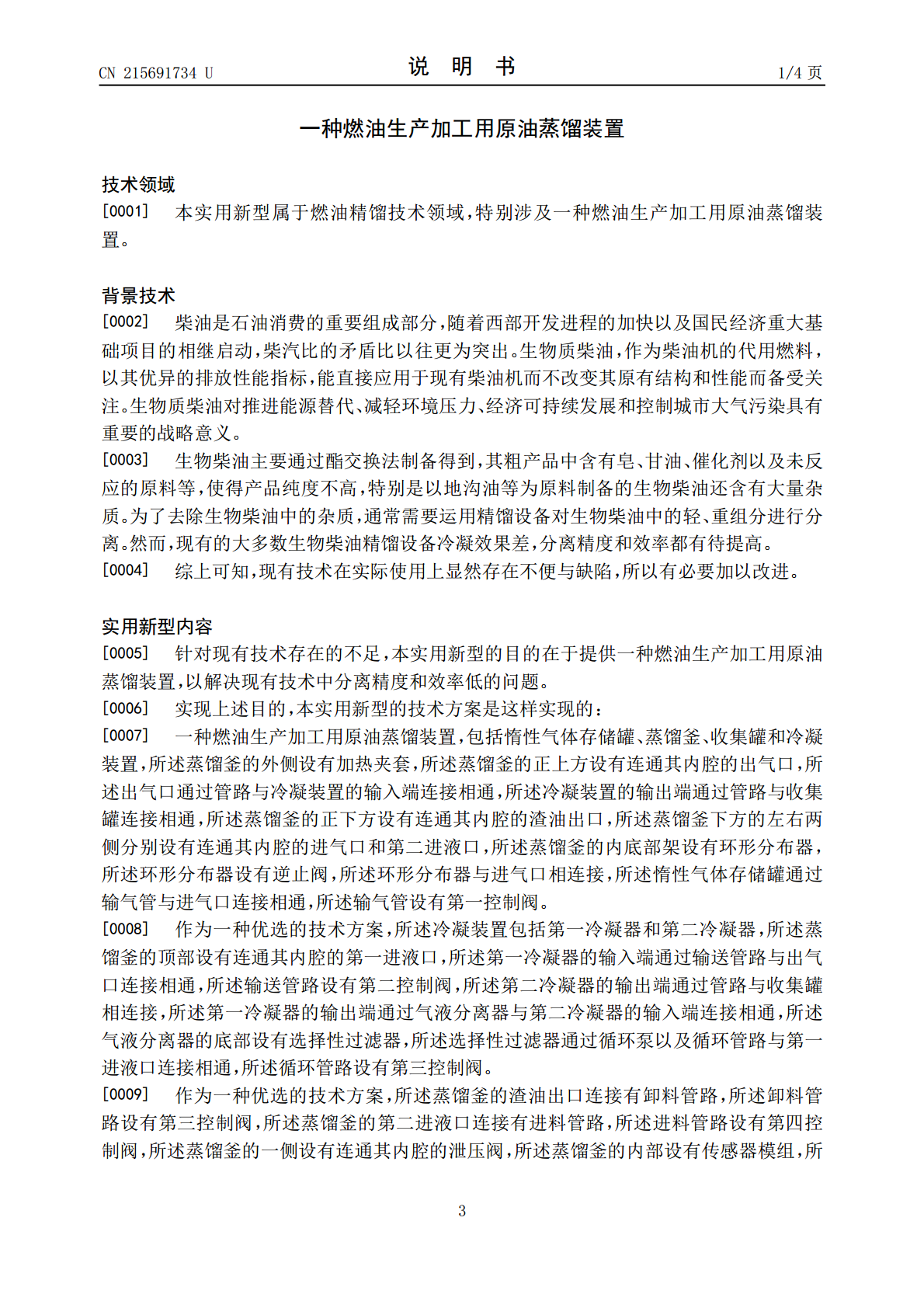

本实用新型提出了一种燃油生产加工用原油蒸馏装置,包括惰性气体存储罐、蒸馏釜、收集罐和冷凝装置,蒸馏釜的外侧设有加热夹套,蒸馏釜的正上方设有出气口,出气口通过管路与冷凝装置的输入端连接相通,冷凝装置的输出端通过管路与收集罐连接相通,蒸馏釜的正下方设有渣油出口,蒸馏釜下方的左右两侧分别设有进气口和第二进液口,蒸馏釜的内底部架设有环形分布器,环形分布器设有逆止阀,环形分布器与进气口相连接,惰性气体存储罐通过输气管与进气口连接相通。惰性气体在经过环形分布器时,气体从蒸馏釜的釜底气泡的形式穿过原油层,在此过程中,升腾的气泡相当于微型搅拌装置,对蒸馏釜内的原油进行翻滚搅拌,提升了精馏效率和分离效果。
