内容提供者
一种利用硫酸烧渣制备电池级磷酸铁的方法.pdf
2023-05-16
10金币
812KB
11页
子璇****君淑
实名认证
内容提供者

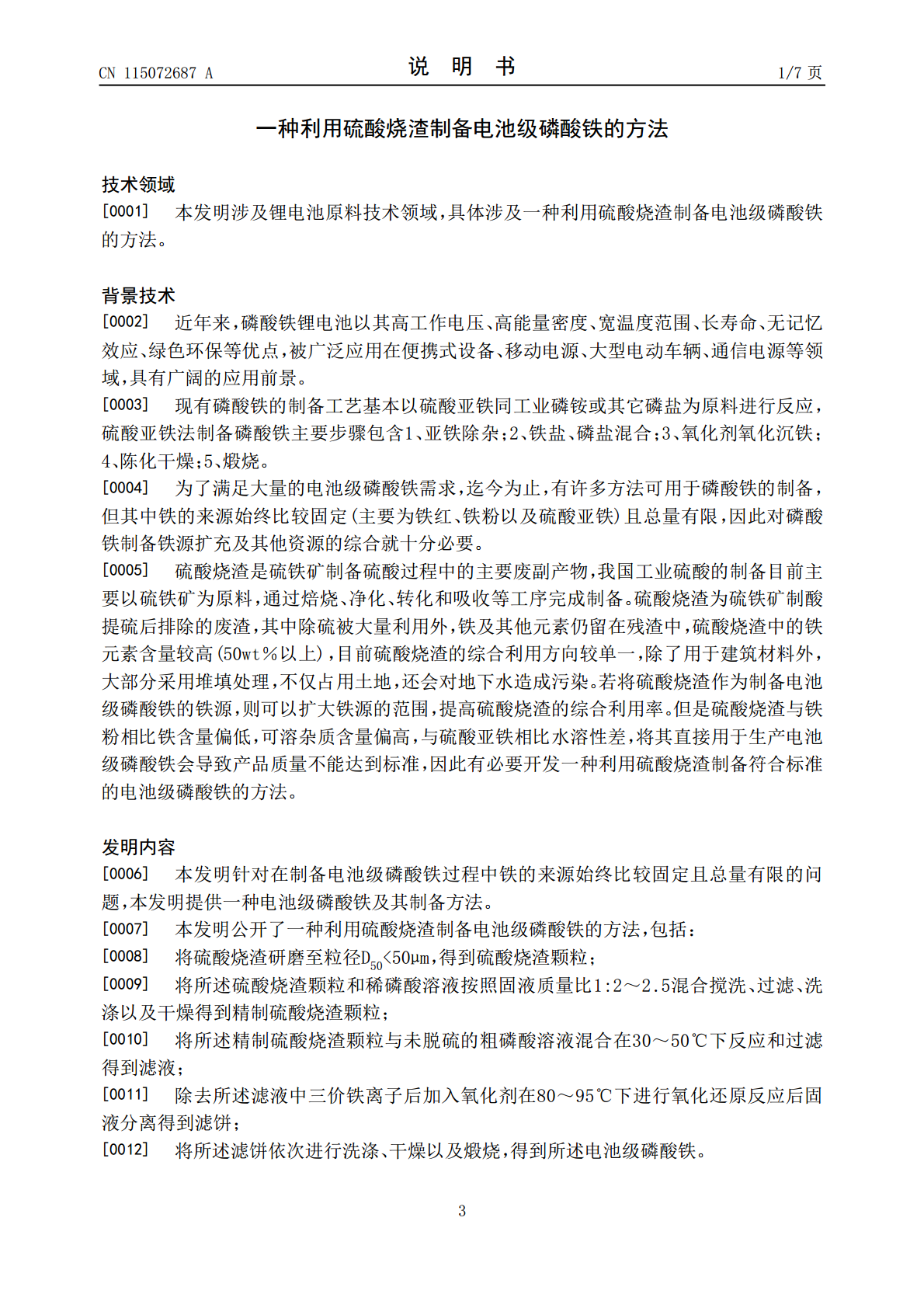

1/10
2/10

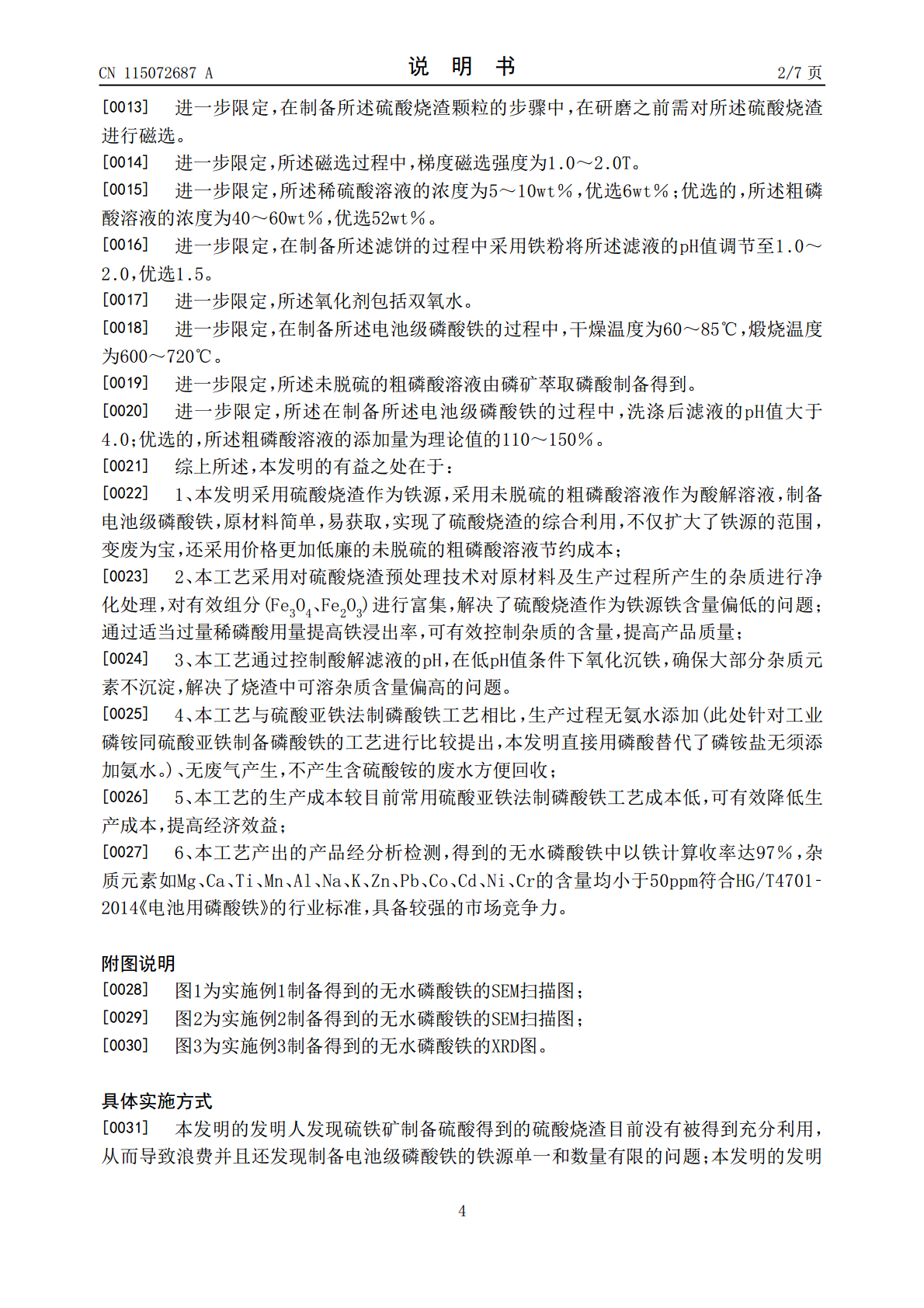

3/10

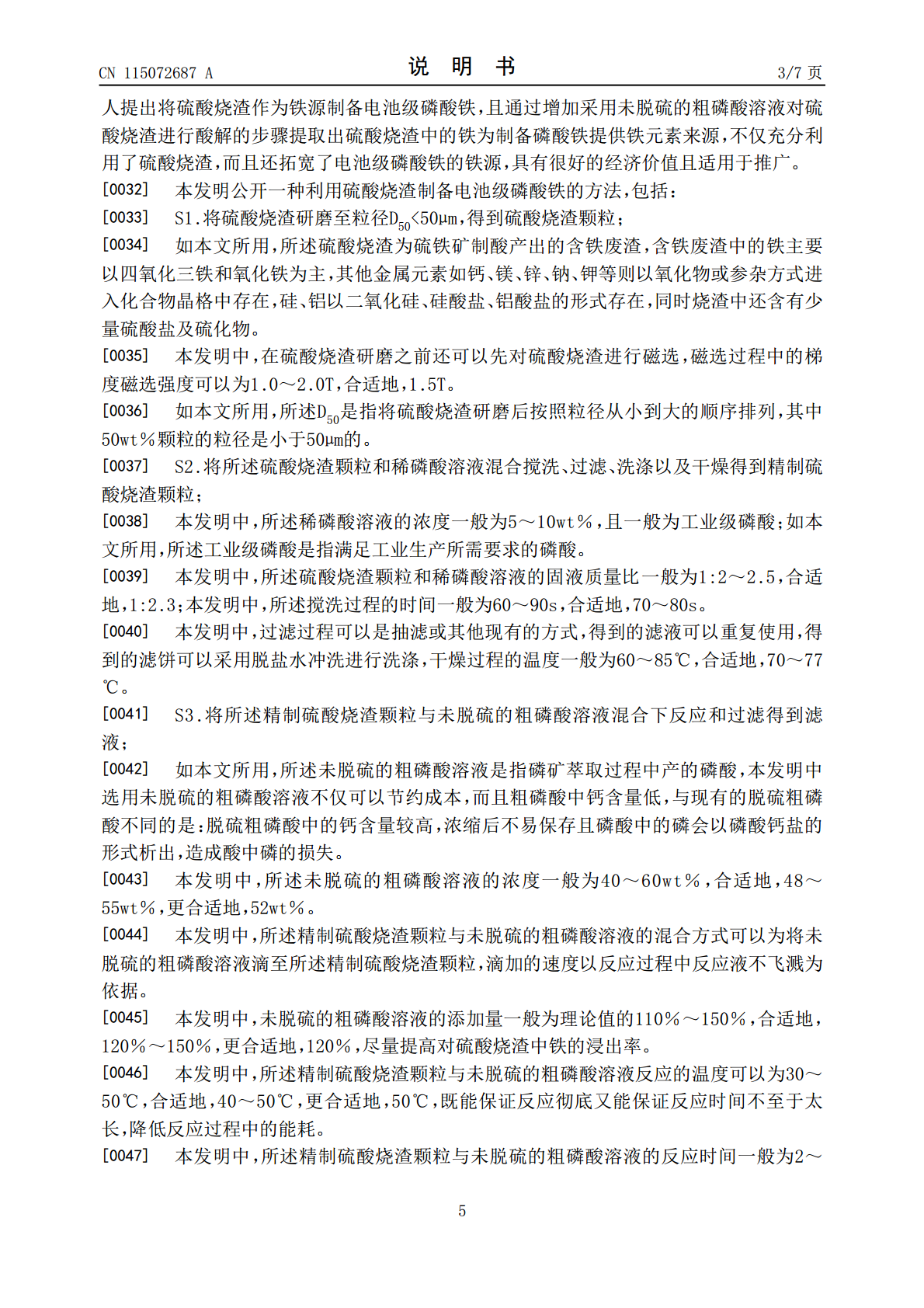

4/10

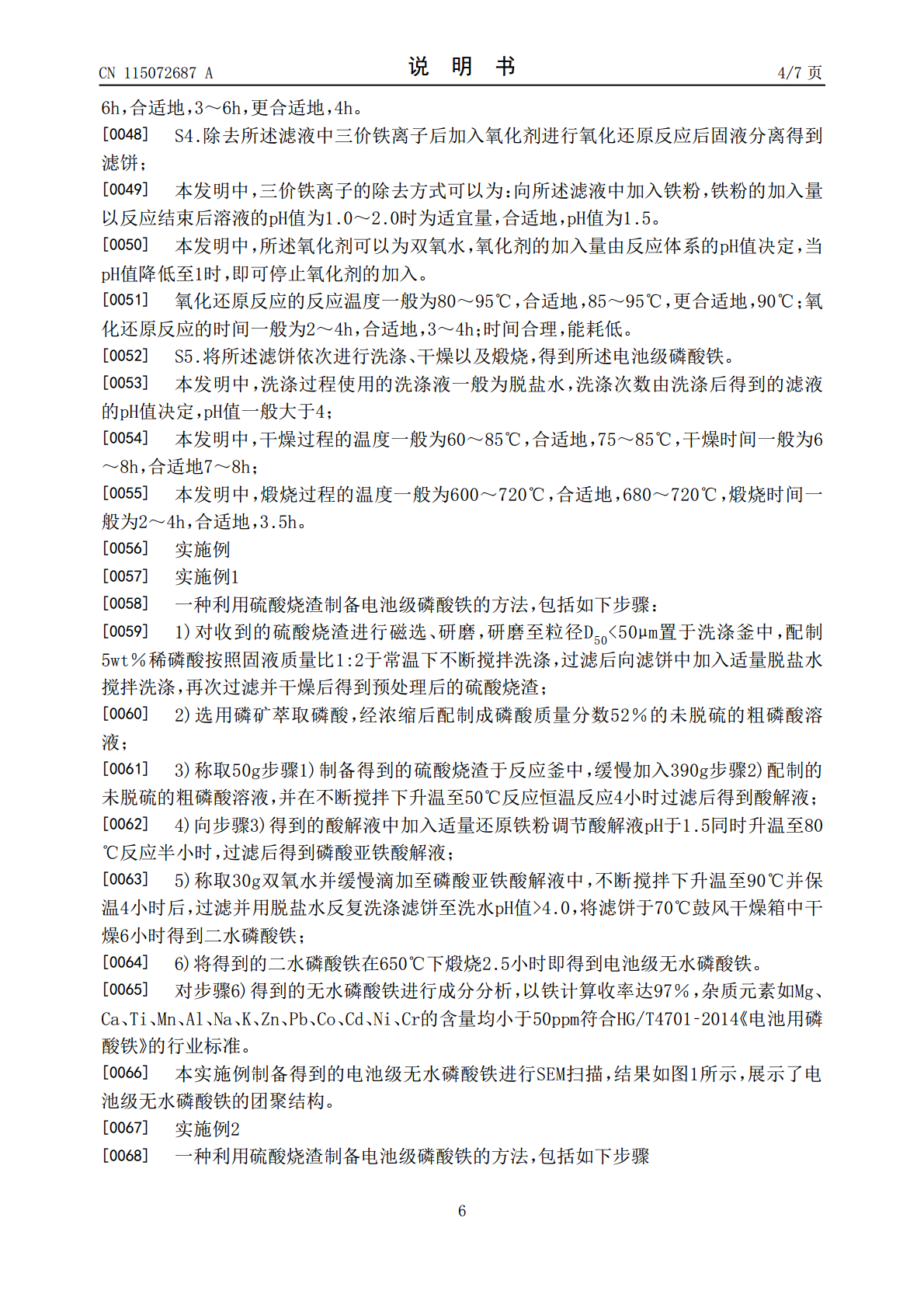

5/10
6/10

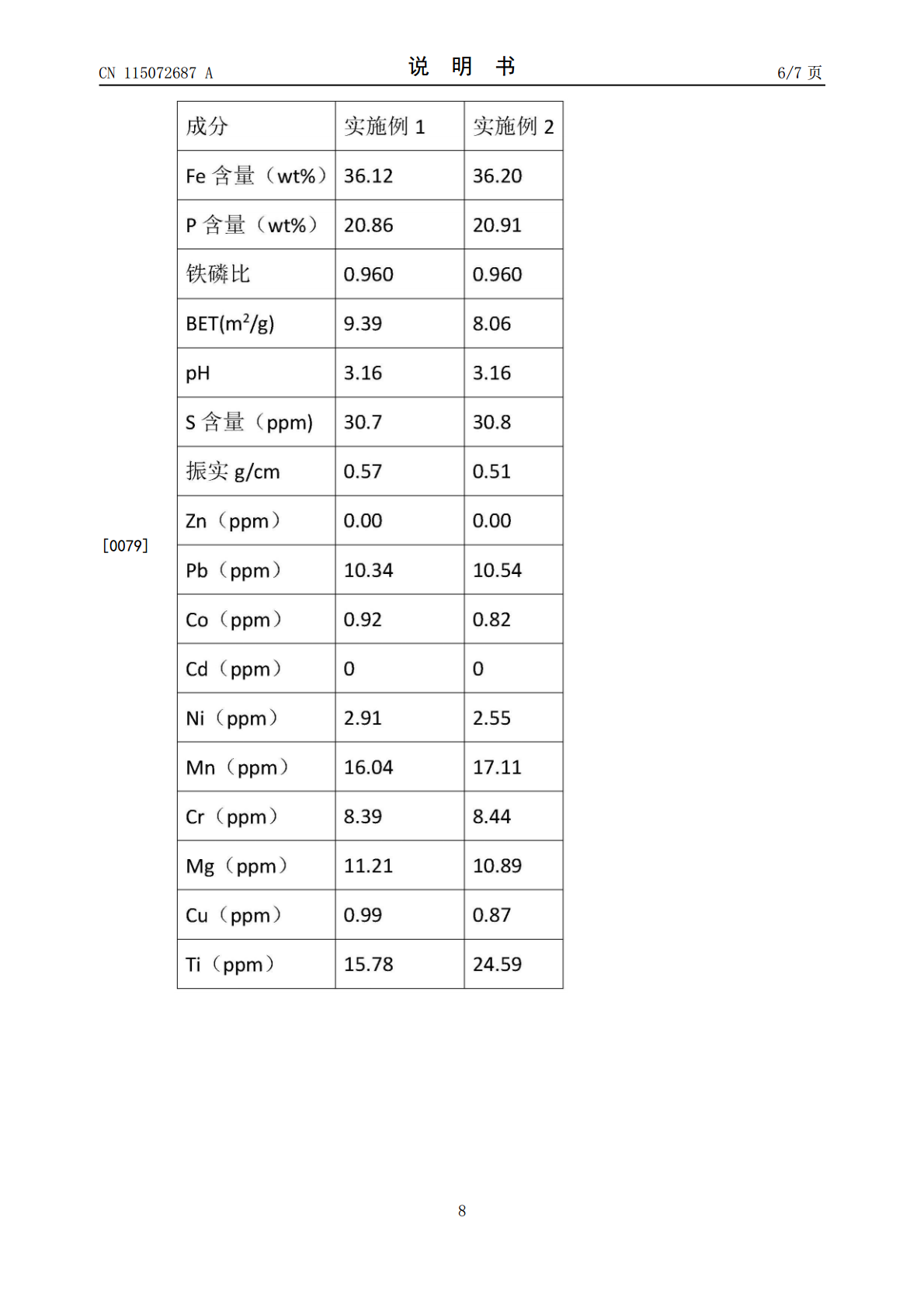

7/10

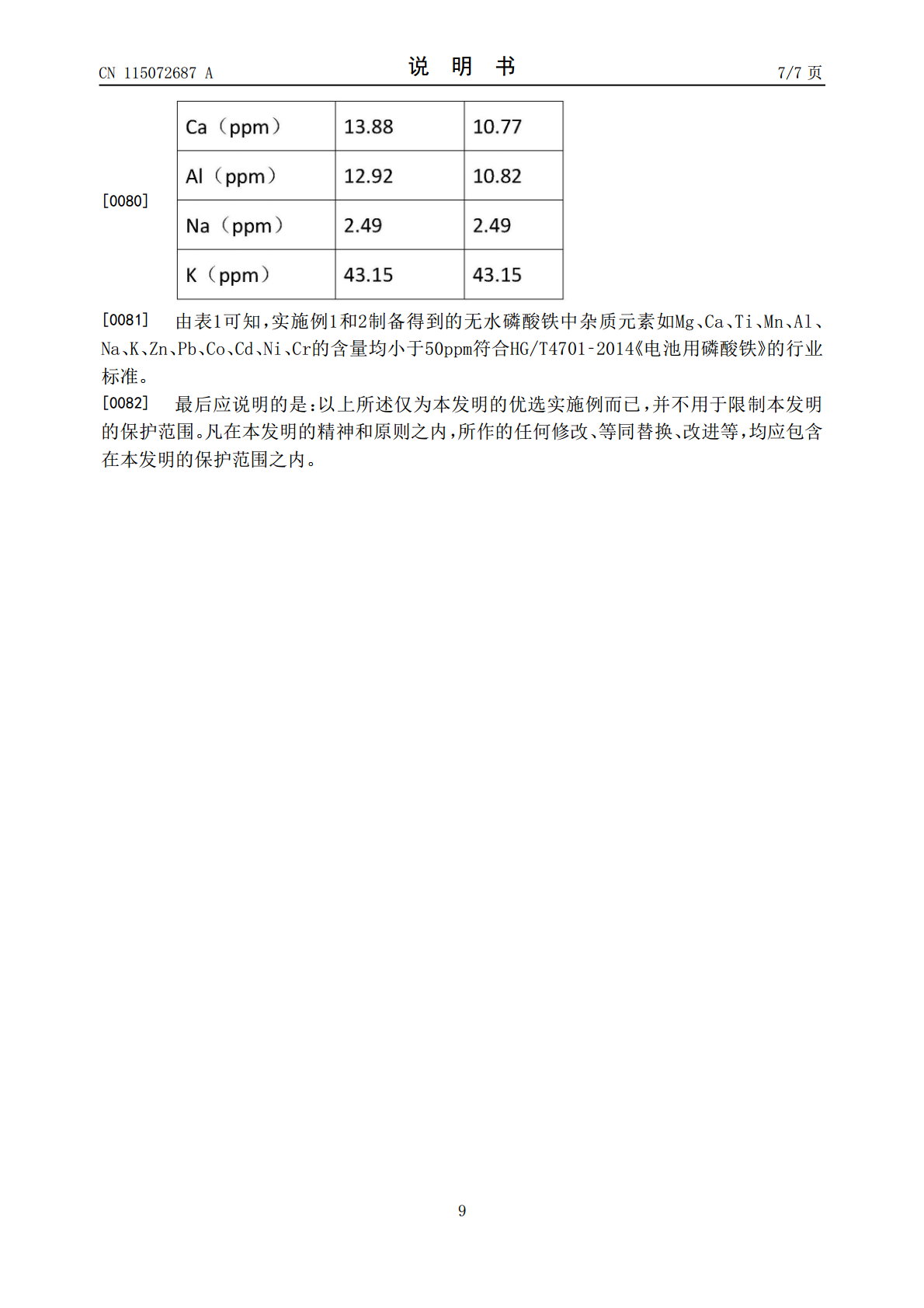

8/10
9/10
10/10
亲，该文档总共11页，到这已经超出免费预览范围，如果喜欢就直接下载吧～
相关资料
一种利用硫酸烧渣制备电池级磷酸铁的方法.pdf
本发明公开了一种利用硫酸烧渣制备电池级磷酸铁的方法,包括:将硫酸烧渣研磨至粒径D<base:Sub>50</base:Sub>&lt;50μm,得到硫酸烧渣颗粒;将所述硫酸烧渣颗粒和稀磷酸溶液按照固液质量比1:2～2.5混合搅洗、过滤、洗涤以及干燥得到精制硫酸烧渣颗粒;将所述精制硫酸烧渣颗粒与未脱硫的粗磷酸溶液混合在30～50℃下反应和过滤得到滤液;除去所述滤液中三价铁离子后加入氧化剂在80～95℃下进行氧化还原反应后固液分离得到滤饼;将所述滤饼依次进行洗涤、干燥以及煅烧,得到所述电池级磷酸铁,不
2023-05-16
10
812KB
一种锰矿浸出渣制备电池级磷酸铁与磷酸锰的方法.pdf
本发明公开了一种锰矿浸出渣制备电池级磷酸铁与磷酸锰的方法，通过在锰矿浸出渣中加入稀硫酸得到锰铁浸出液，在锰铁浸出液中加入还原剂得到硫酸亚铁、硫酸锰混合液，在硫酸亚铁、硫酸锰混合液中加入硫化物得到硫酸亚铁、硫酸锰混合净化液，在硫酸亚铁、硫酸锰混合净化液中加入氧化剂将硫酸亚铁氧化为硫酸铁溶液，在硫酸铁、硫酸锰混合净化液中加入磷酸或者磷酸盐，同时加入pH调节剂调节该净化液的pH，得到电池级磷酸铁沉淀与磷酸锰沉淀。本发明解决了现有锰矿浸出渣的资源由于得不到充分利用回收，导致资源的浪费以及存在污染环境的问题，将锰矿
2023-08-04
10
326KB
一种硫铁矿烧渣与湿法磷酸制备电池级磷酸铁的方法.pdf
本发明公开了一种硫铁矿烧渣与湿法磷酸制备电池级磷酸铁的方法，包括以下步骤：(1)将硫铁矿烧渣在管式气氛炉中还原焙烧；(2)将焙烧后的产物用硫磷混酸进行浸取，过滤；(3)往滤液中加入铁粉，将部分三价铁全部还原成二价，再加入硫化钠溶液除重金属，反应后加入氨水调节pH，然后加入碳酸氢铵，反应后过滤；(4)往滤液中加入硫酸调节pH，然后缓慢加入双氧水后升温，反应后过滤；(6)将滤饼洗涤、干燥、焙烧、粉碎后得到电池级无水磷酸铁。本发明采用低值的硫铁矿烧渣为铁源，肥料级湿法磷酸为磷源，充分利用原料间的协同作用，采用混
2023-06-15
10
470KB
一种电池级磷酸铁的制备方法.pdf
本发明公开一种电池级磷酸铁的制备方法。将亚磷酸粉末加入纯水溶解至质量分数为20‑30％的亚磷酸溶液，然后将铁粉或者废铁料与亚磷酸溶液混合反应至溶液中的铁磷摩尔比为0.985‑0.995后停止，然后过滤，得到第一滤液和第一滤渣；将第一滤液喷雾干燥，喷雾干燥过程进风温度为200‑300℃，出料温度≤100℃，得到干燥料；将干燥料放入回转窑内，鼓入空气，经过600‑650℃煅烧2‑4h，得到电池级磷酸铁。本发明无废水产生，工艺简单，流程短，铁磷的回收率高，成本低。
2023-06-11
10
1.8MB
一种电池级磷酸铁的制备方法.pdf
本发明公开了一种电池级磷酸铁的制备方法，所述制备方法的具体步骤如下：S1，制备铁盐溶液，将铁源溶解于纯水中制成铁盐溶液，并加入表面活性剂；S2，制备磷源溶液，将磷源溶解于纯水中，搅拌均匀制成磷源溶液；S3，氧化沉淀反应，将铁盐溶液加入到反应釜中，对反应釜进行升温后，加入磷源溶液，连续搅拌使料液混合均匀，反应结束后，停留，再放出料液；S4，步骤S3中放出的料液经过滤、水洗、干燥后，得到磷酸铁产品。本发明所得磷酸铁产品符合电池级磷酸铁的技术指标，其粒径约为50nm，且产品颗粒大小均匀，纯度高。
2023-11-05
10
626KB
