一种飞机外挂副油箱吊耳.pdf

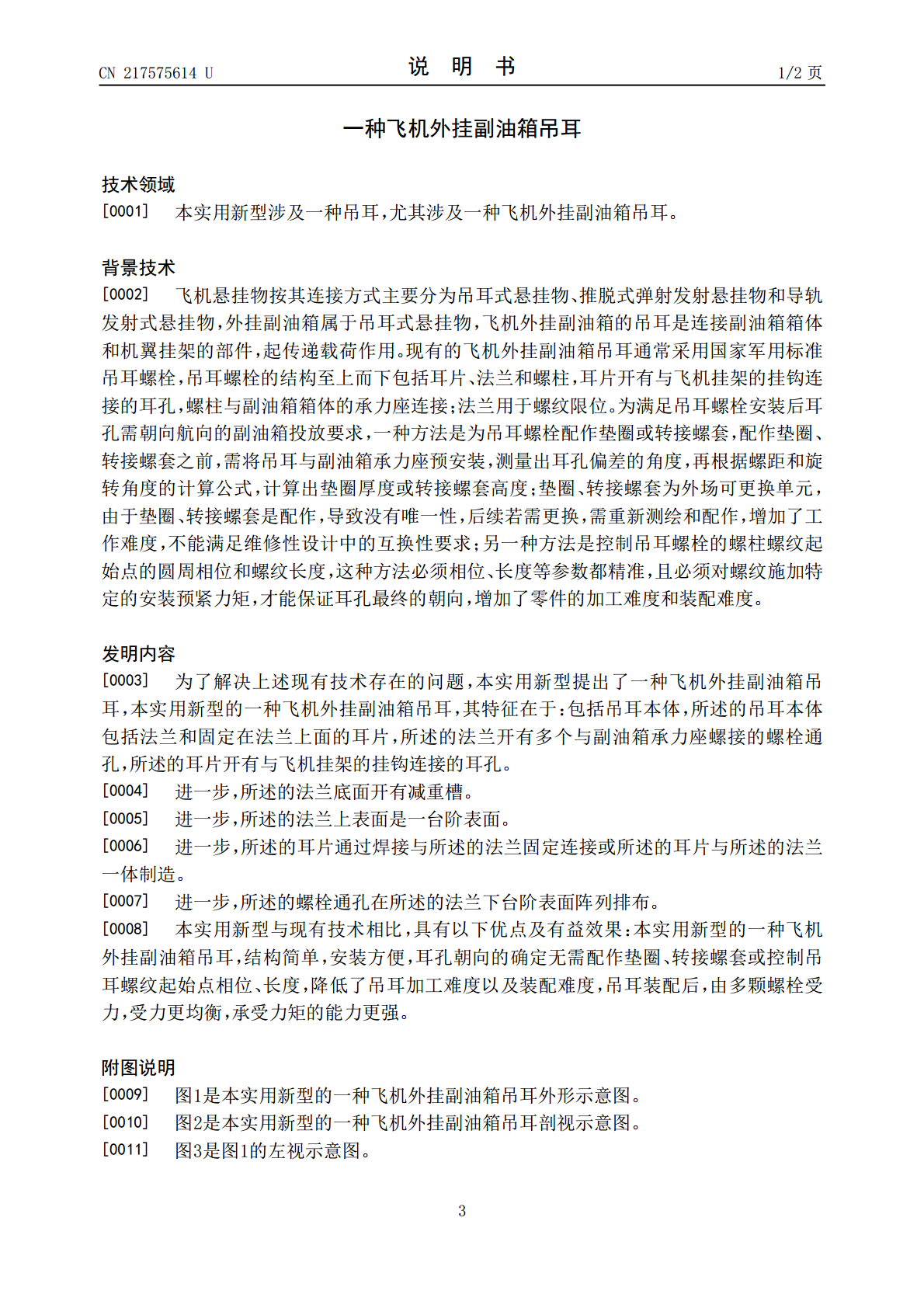

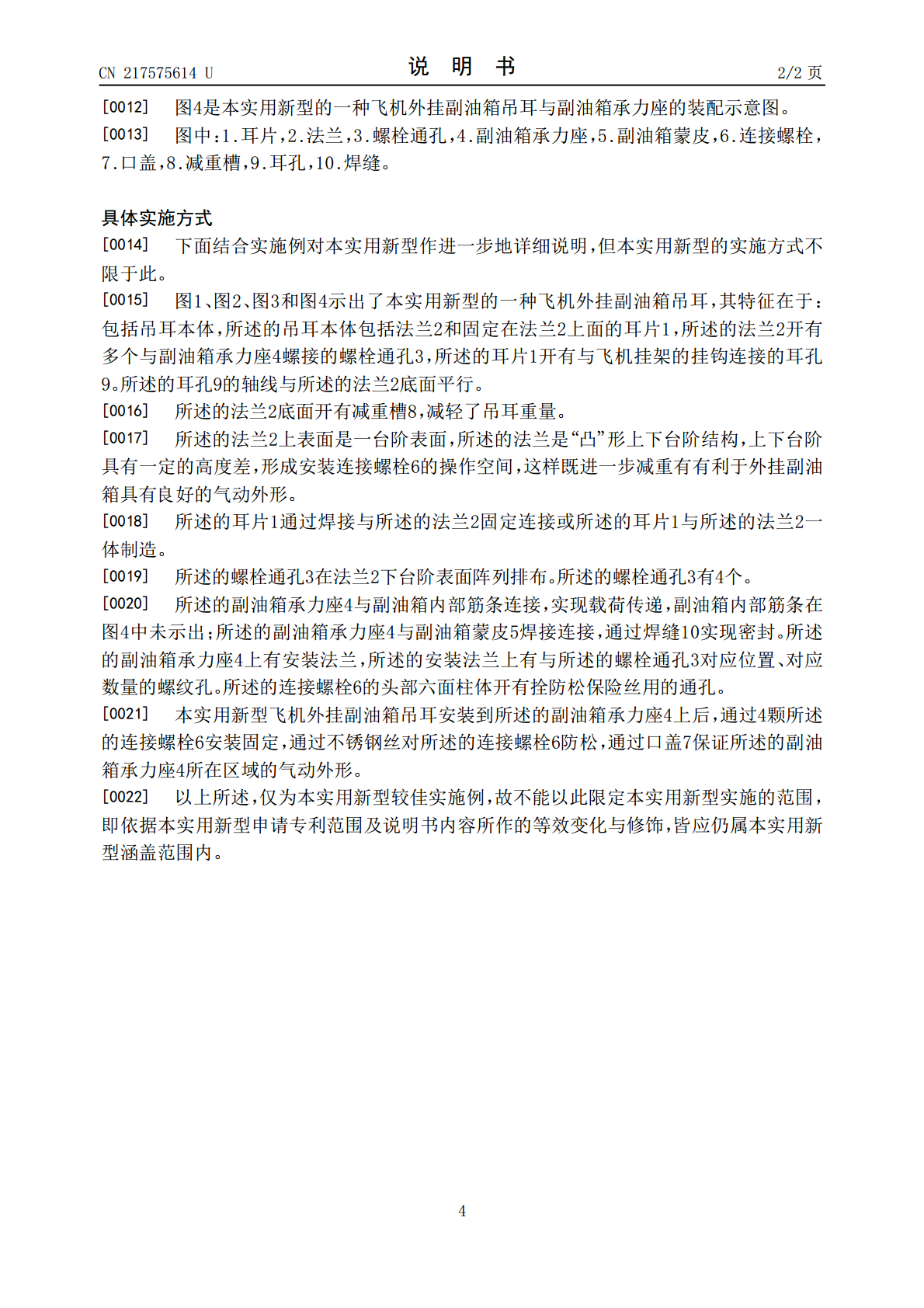

本实用新型公开了一种飞机外挂副油箱吊耳,其特征在于:包括吊耳本体,所述的吊耳本体包括法兰(2)和固定在法兰(2)上面的耳片(1),所述的法兰(2)开有多个与副油箱承力座(4)螺接的螺栓通孔(3),所述的耳片(1)开有与飞机挂架的挂钩连接的耳孔(9)。这样,吊耳结构简单,安装方便,耳孔(9)朝向的确定无需调整,降低了吊耳加工和装配难度。
