内容提供者
一种铜铬碲-铜铬复合触头的制备方法.pdf
2023-05-12
10金币
711KB
9页
小沛****文章
实名认证
内容提供者

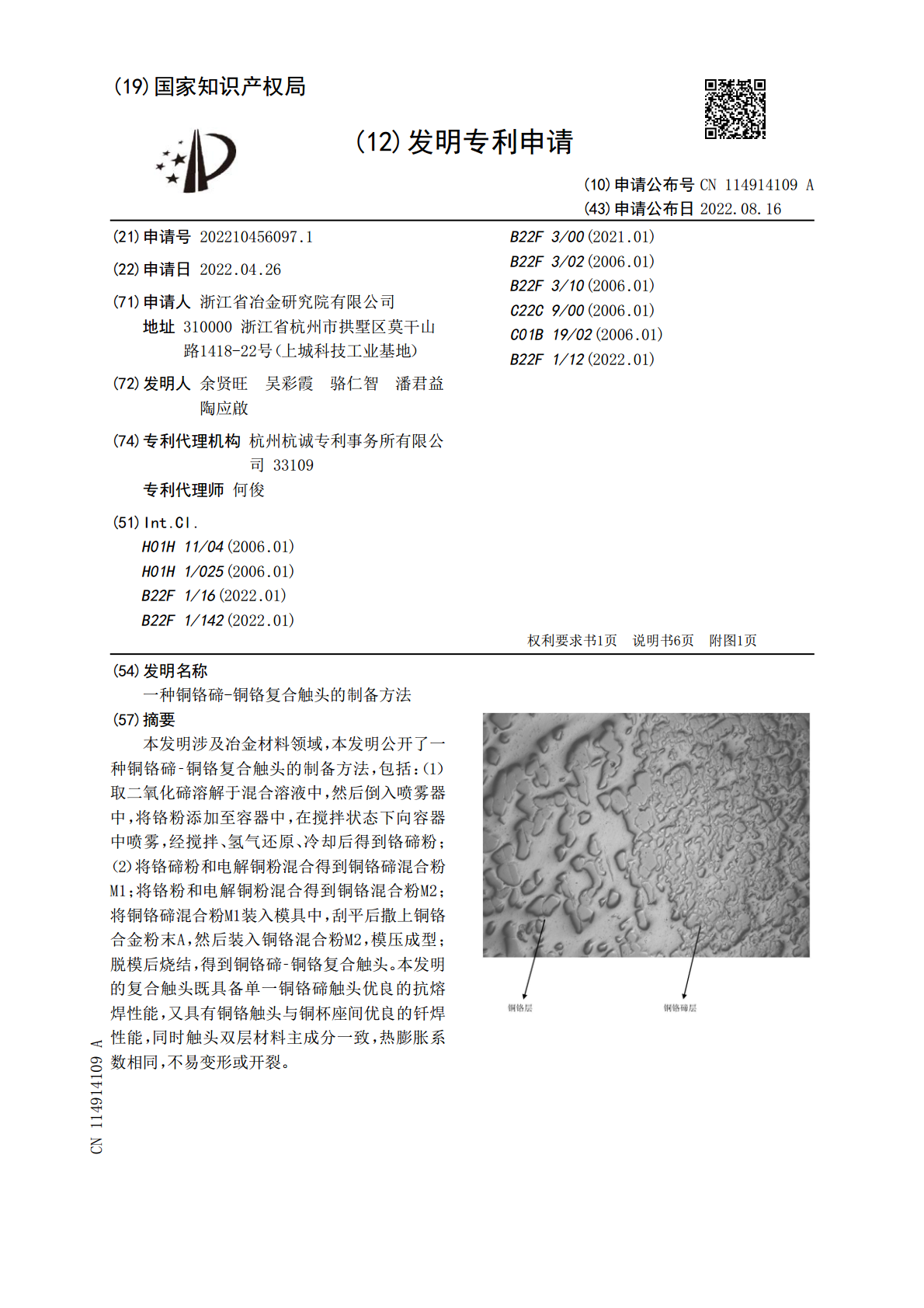

1/9
2/9

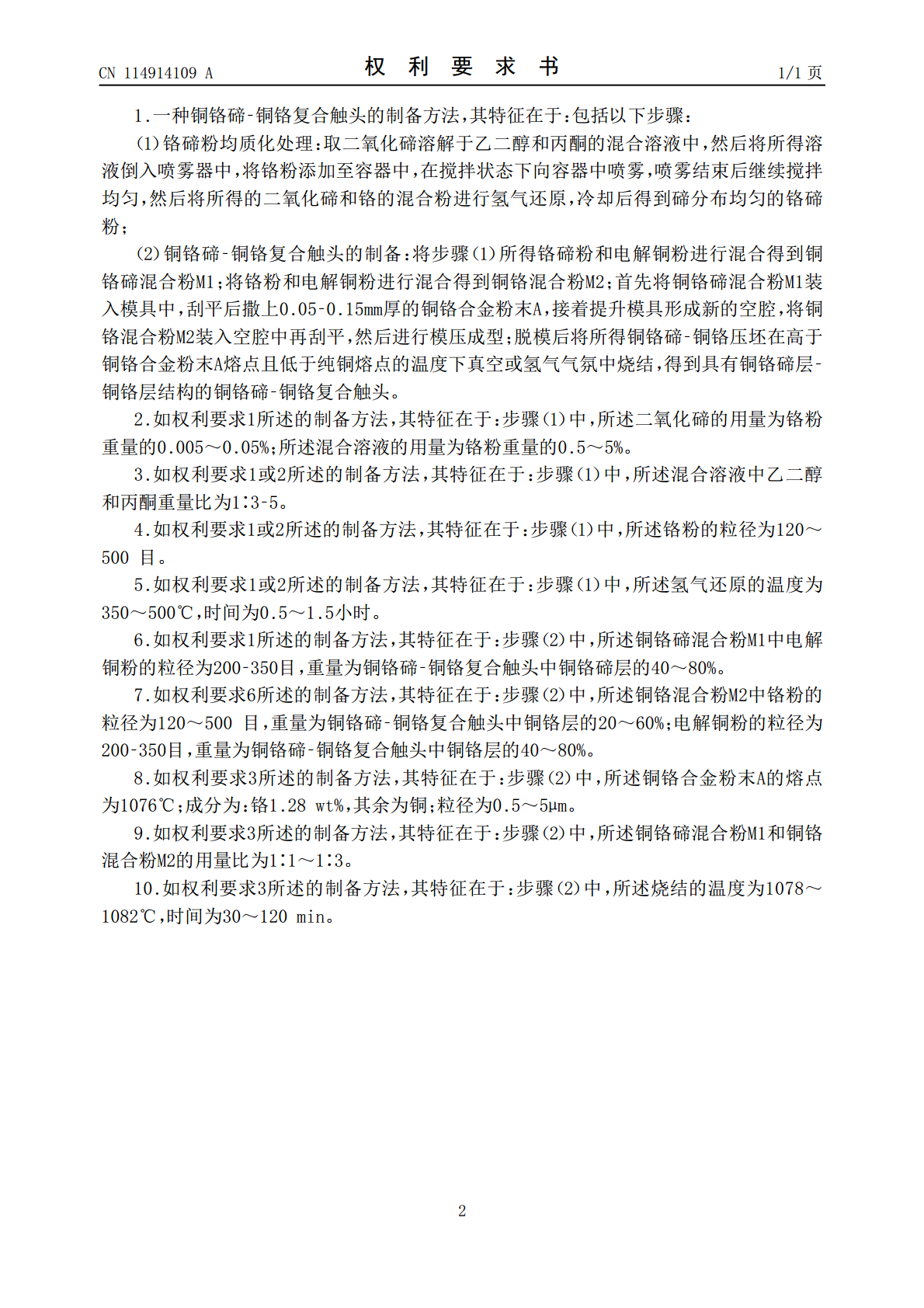

3/9
4/9

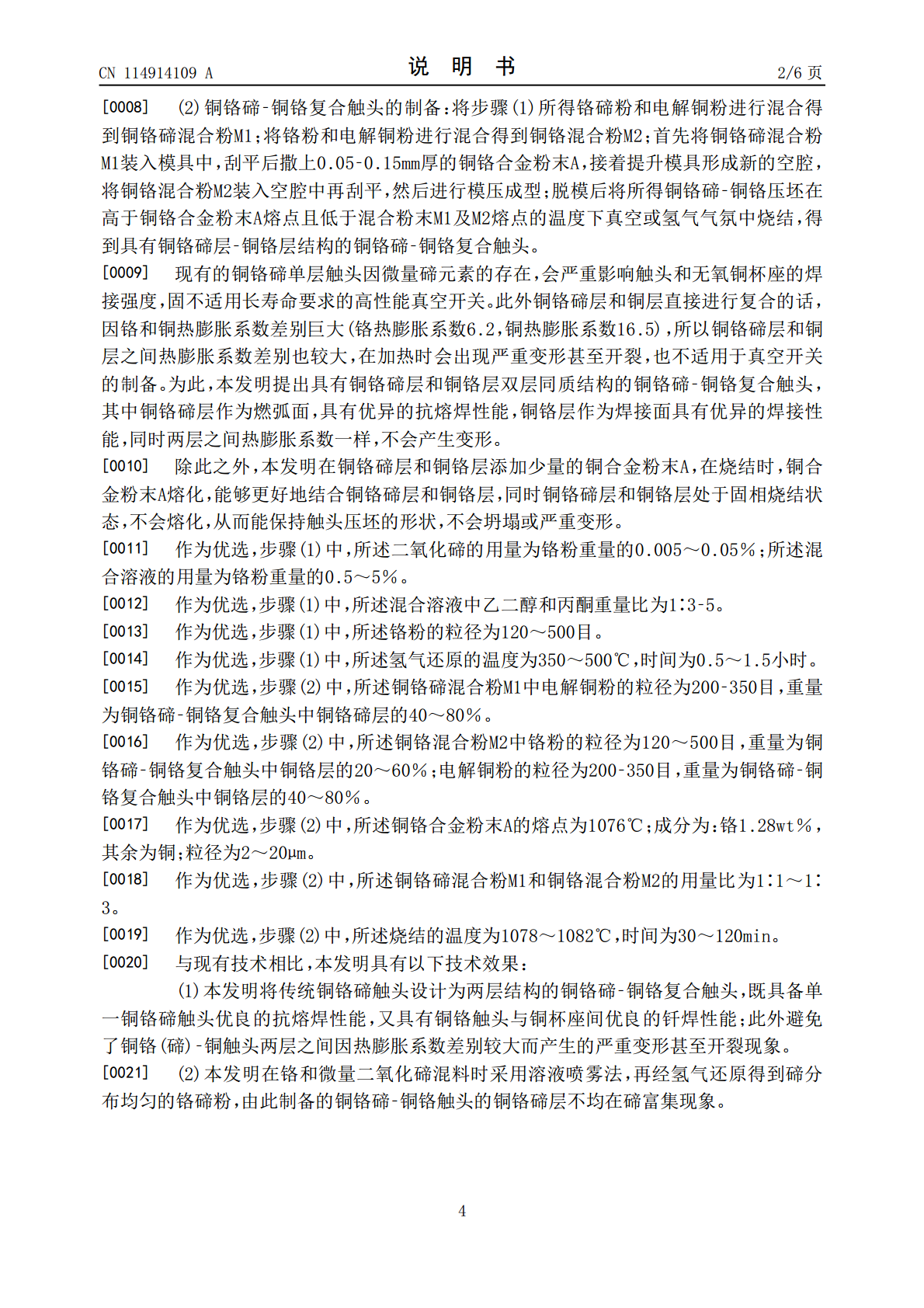

5/9

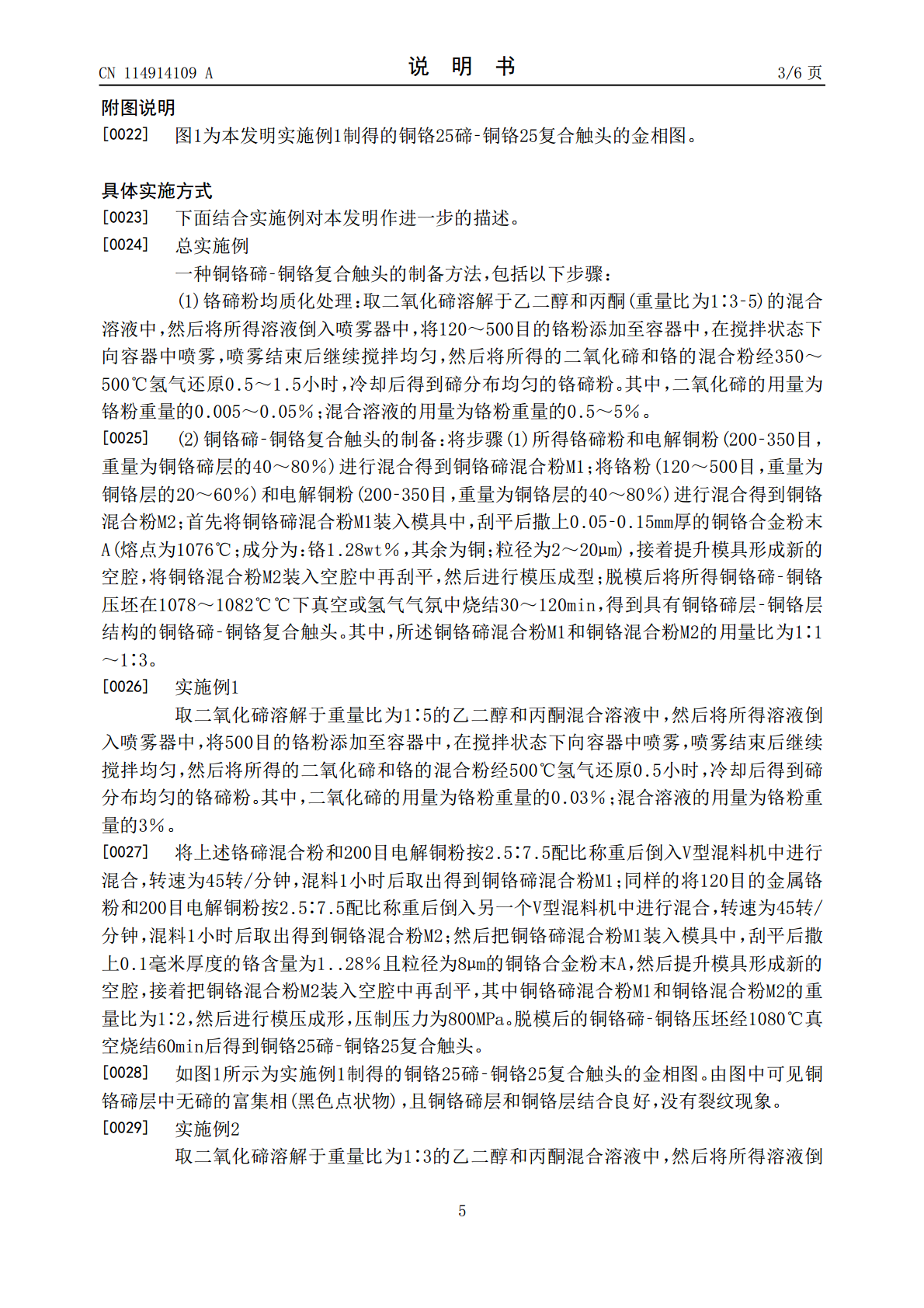

6/9

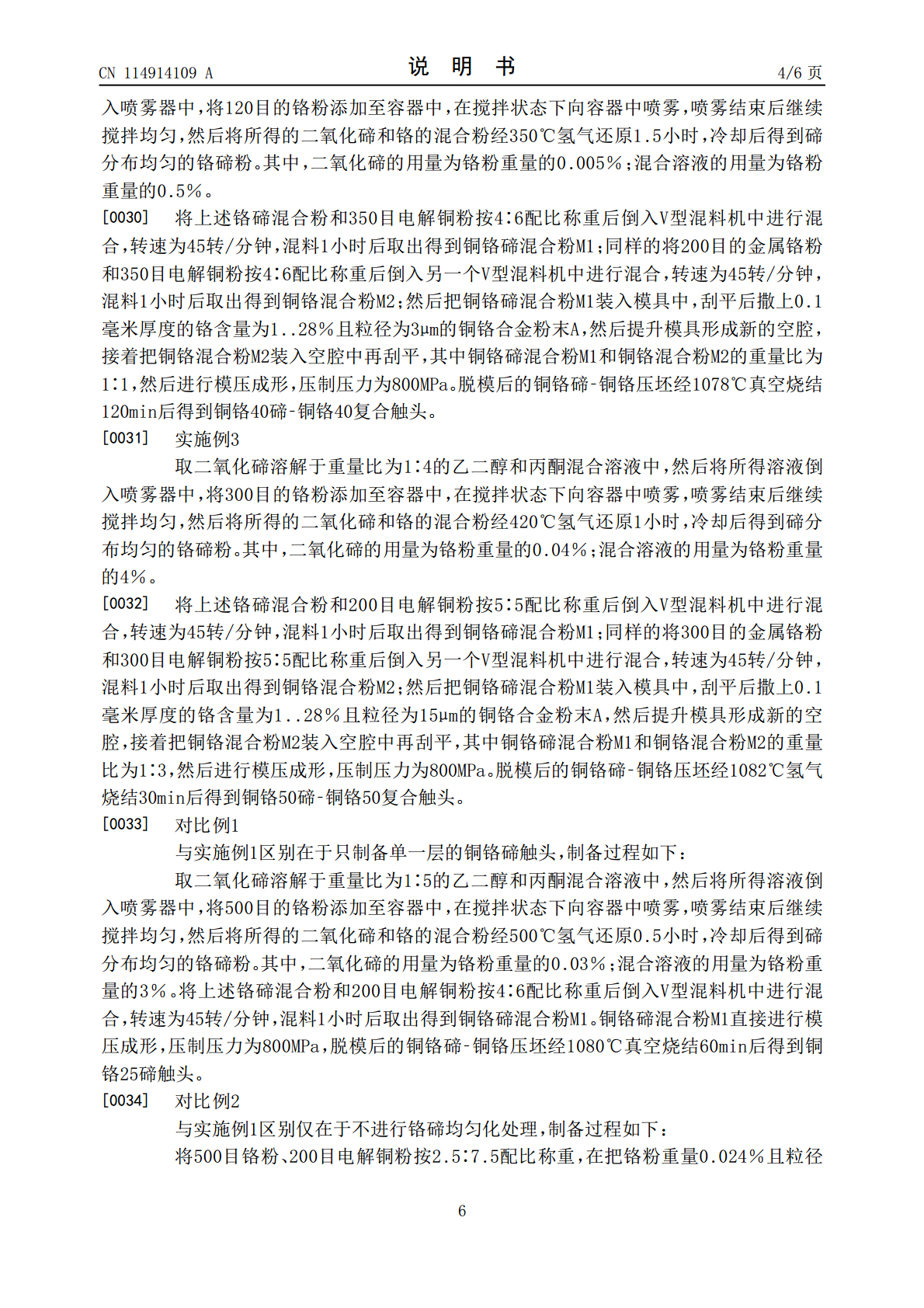

7/9
8/9

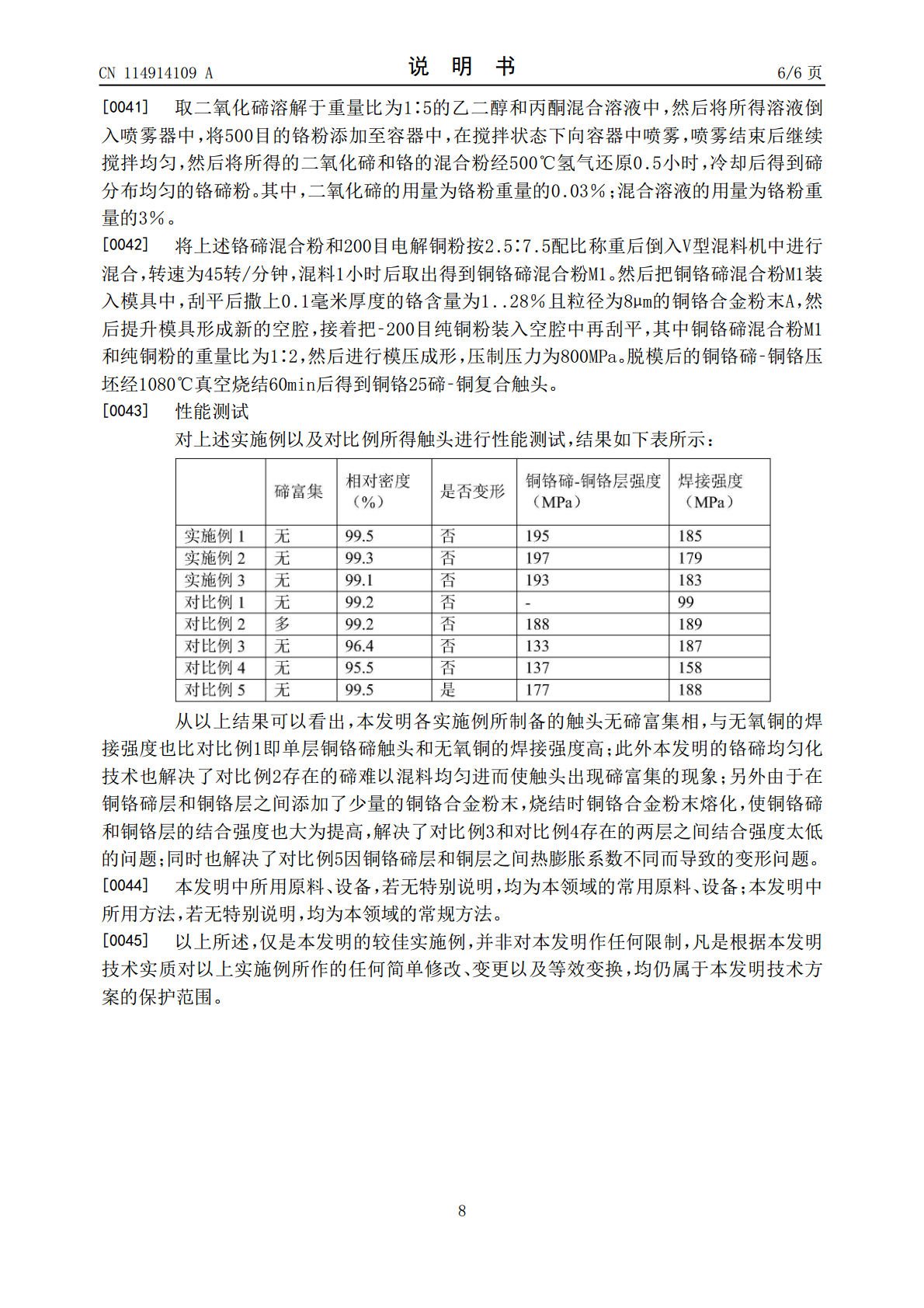

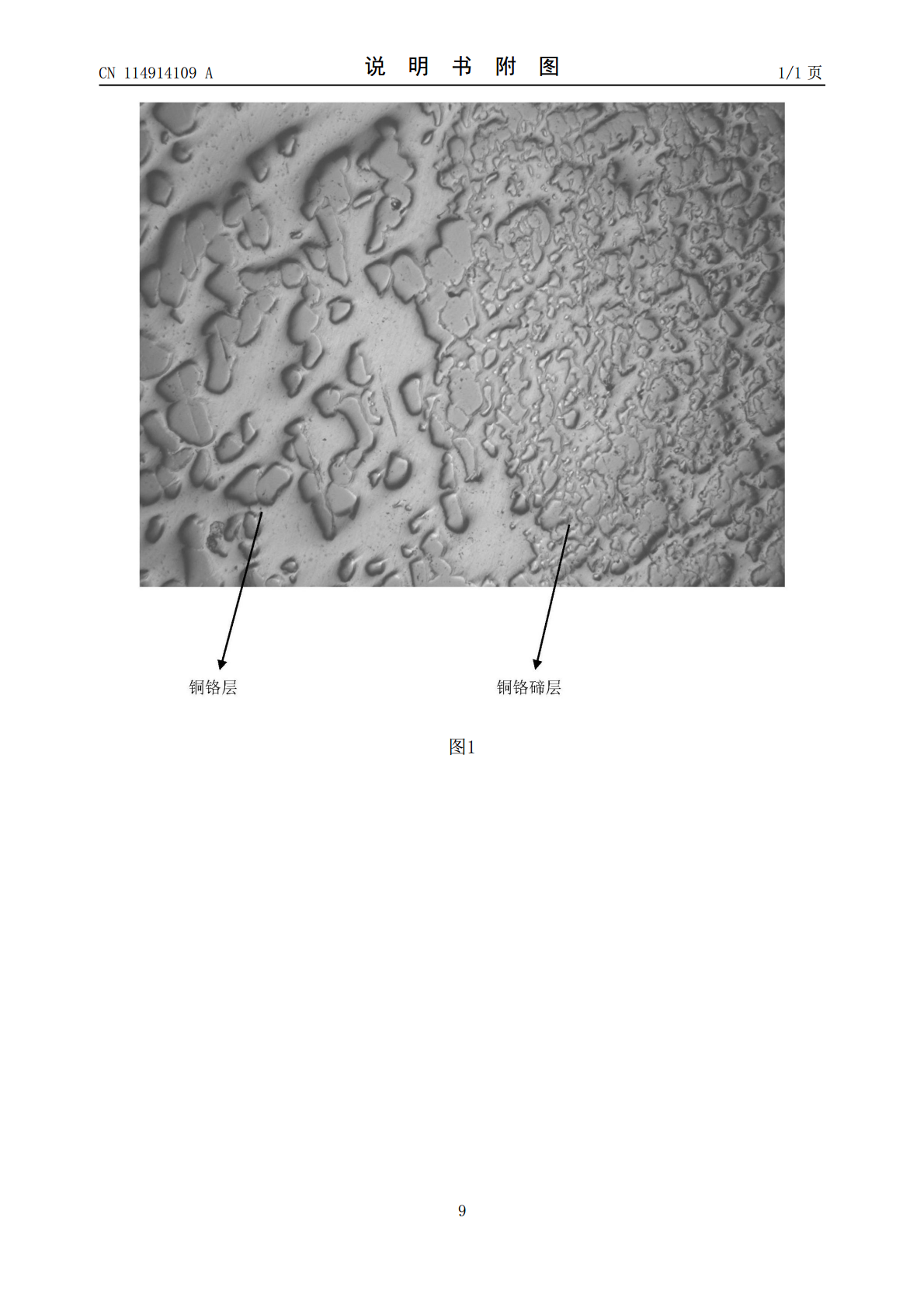

9/9
在线预览结束，喜欢就下载吧，查找使用更方便
相关资料
一种铜铬碲-铜铬复合触头的制备方法.pdf
本发明涉及冶金材料领域,本发明公开了一种铜铬碲?铜铬复合触头的制备方法,包括:(1)取二氧化碲溶解于混合溶液中,然后倒入喷雾器中,将铬粉添加至容器中,在搅拌状态下向容器中喷雾,经搅拌、氢气还原、冷却后得到铬碲粉;(2)将铬碲粉和电解铜粉混合得到铜铬碲混合粉M1;将铬粉和电解铜粉混合得到铜铬混合粉M2;将铜铬碲混合粉M1装入模具中,刮平后撒上铜铬合金粉末A,然后装入铜铬混合粉M2,模压成型;脱模后烧结,得到铜铬碲?铜铬复合触头。本发明的复合触头既具备单一铜铬碲触头优良的抗熔焊性能,又具有铜铬触头与铜杯座间优
2023-05-12
10
711KB
一种低成本铜铬复合触头制备方法.pdf
本发明公开了一种低成本铜铬复合触头制备方法，主要包括以下步骤：S1：选用纯铜粉、纯铬粉作为原料；S2：将纯铜粉、纯铬粉按比例进行称量配比，并装放混料机进行球磨，得到铜铬混合粉；S3：先将铜铬混合粉在模具中进行预压，再将纯铜粉填装在压制后预留的模具空间内，进行二次压制；S4：将压制好的生坯进行烧结；S5：烧结后的坯块再进行复压；S6：对复压后的坯块再进行二次烧结。本发明具有低成本、高可靠性，适宜批量化生产市场需求，其制备出的铜铬复合触头的铜铬/铜结合面机械强度高，结合面平整，生产过程简单、成本低，并在批量化
2023-11-15
10
624KB
一种利用铜铬边料制备铜铬触头自耗电极的方法.pdf
本发明公开了一种利用铜铬边料制备铜铬触头自耗电极的方法，包括以下步骤：收集铜铬边料，经破碎，清洗，干燥后进行冷压、热压，所得镦实坯按底面与底面接触的方式进行堆叠得到柱体形状的电极坯，用氧化铝纸按特定方式进行包裹后装入石墨舟，并在包裹后的电极坯与石墨舟的间隙填充氧化铝粉末；然后将石墨舟置于底部升降真空炉中的加热区于真空条件下保温烧结，烧结完成后维持炉温不变，启动升降机构将石墨舟缓慢垂直下降进入冷却区，当石墨舟全部离开加热区后停止加热；冷却后取出电极，经清理和修整，即得。本发明所述方法成本低，所得产品致密度高
2023-06-15
10
1MB
一种铜铬触头材料的制备方法.pdf
本发明属于触头材料制造领域，具体涉及一种铜铬触头材料的制备方法。所述方法步骤如下：先将一部分铜粉作为诱导铜粉与铬粉混合，在真空条件下，球磨得到球磨粉，再加入剩余铜粉，混合均匀，得到混粉；然后将混粉压制成坯，将压坯放入坩埚中，上面放置紫铜片，然后将坩埚放入真空烧结炉中烧结、熔渗，退火后得到一种铜铬触头材料；所述材料中铬的含量为25～50wt％。通过固相烧结和液相渗铜制备出的铜铬触头材料金相组织均匀，Cr颗粒成近球形且尺寸较小，材料致密性好，气体含量低。
2023-06-17
10
1.2MB
一种挤压铜铬触头材料的制备方法.pdf
本发明公开了一种挤压铜铬触头材料的制备方法，包括：S1、分别称取铬粉和电解铜粉；S2、将铬粉和电解铜粉置入混料机混合，得到混合料；S3、将混合料装入胶套内墩粉，然后放入冷等静压机压坯，得到压制坯体；S4、将压制坯体装入真空烧结炉烧结，得到烧结坯体；S5、将烧结坯体作为自耗电极装入真空自耗电弧熔炼炉内熔炼，得到铸锭；S6、将铸锭预热，然后锻造处理；S7、对锻造后的铸锭退火处理，得到退火铸锭；S8、对退火铸锭进行挤压处理，即可得到挤压铜铬触头材料成品；通过本发明制备的挤压铜铬触头材料杂质含量少，气体含量低，组
2023-06-15
10
693KB
