膜层结构和触摸屏.pdf

预览
1/10
2/10
3/10
4/10
5/10
6/10
7/10
8/10
9/10
10/10

亲，该文档总共12页，到这已经超出免费预览范围，如果喜欢就直接下载吧～

下载提示 文本预览

如果您无法下载资料，请参考说明：

1、部分资料下载需要金币，请确保您的账户上有足够的金币

2、已购买过的文档，再次下载不重复扣费

3、资料包下载后请先用软件解压，在使用对应软件打开

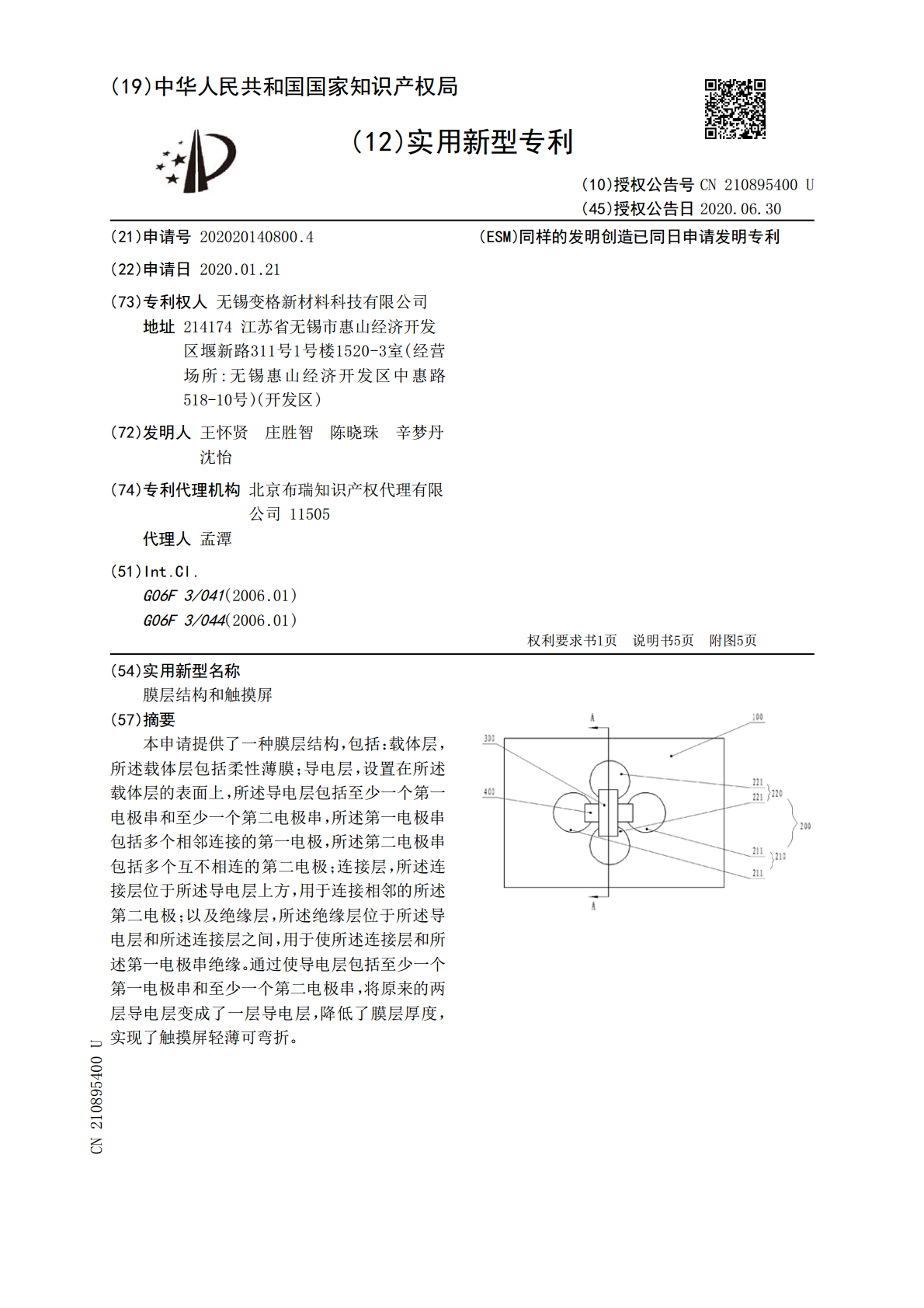

本申请提供了一种膜层结构,包括:载体层,所述载体层包括柔性薄膜;导电层,设置在所述载体层的表面上,所述导电层包括至少一个第一电极串和至少一个第二电极串,所述第一电极串包括多个相邻连接的第一电极,所述第二电极串包括多个互不相连的第二电极;连接层,所述连接层位于所述导电层上方,用于连接相邻的所述第二电极;以及绝缘层,所述绝缘层位于所述导电层和所述连接层之间,用于使所述连接层和所述第一电极串绝缘。通过使导电层包括至少一个第一电极串和至少一个第二电极串,将原来的两层导电层变成了一层导电层,降低了膜层厚度,实现了触摸屏轻薄可弯折。
