内容提供者
一种热致相变多层薄膜及其制备方法.pdf
2023-05-09
10金币
694KB
10页
努力****骞北
实名认证
内容提供者
1/10

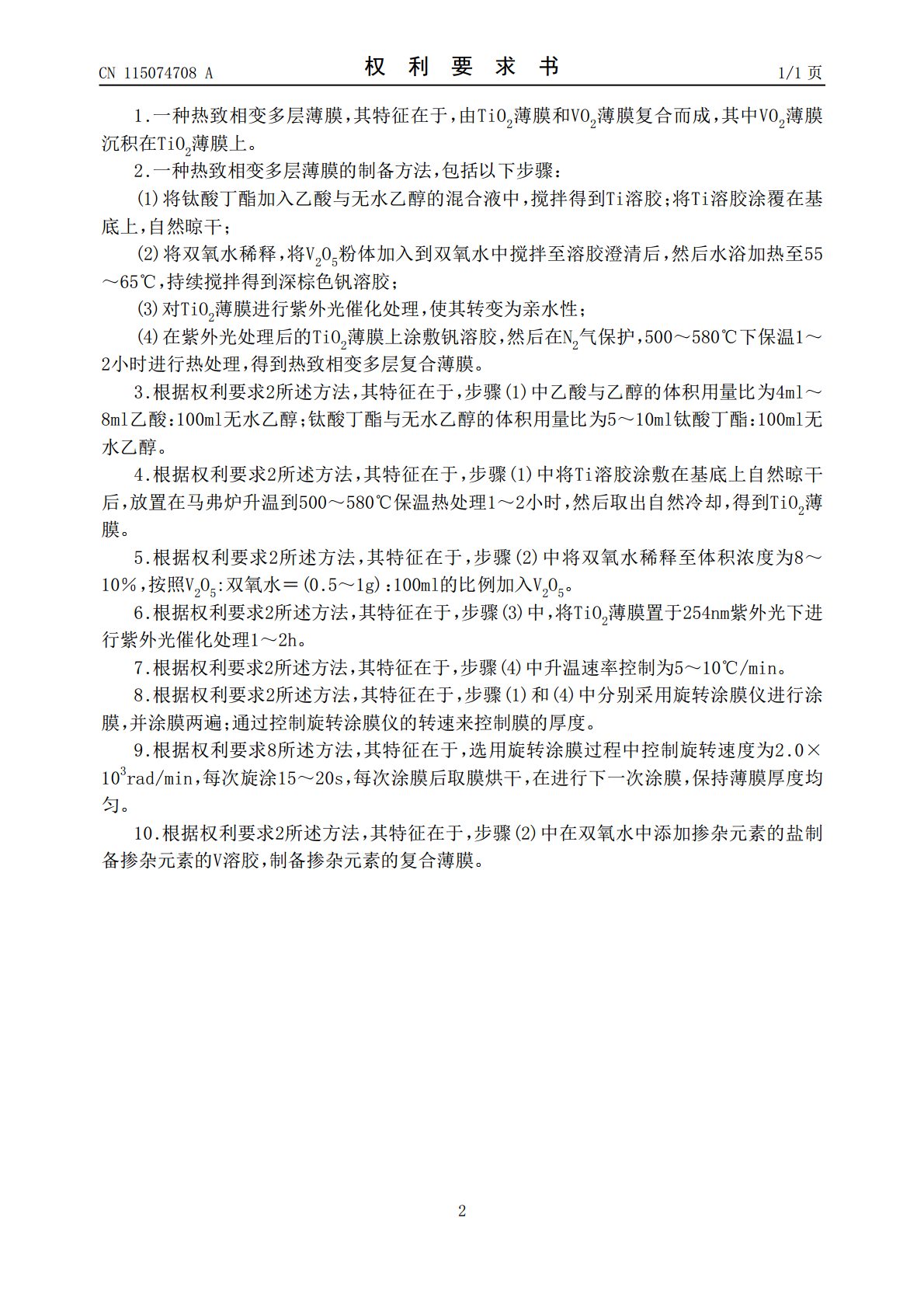

2/10

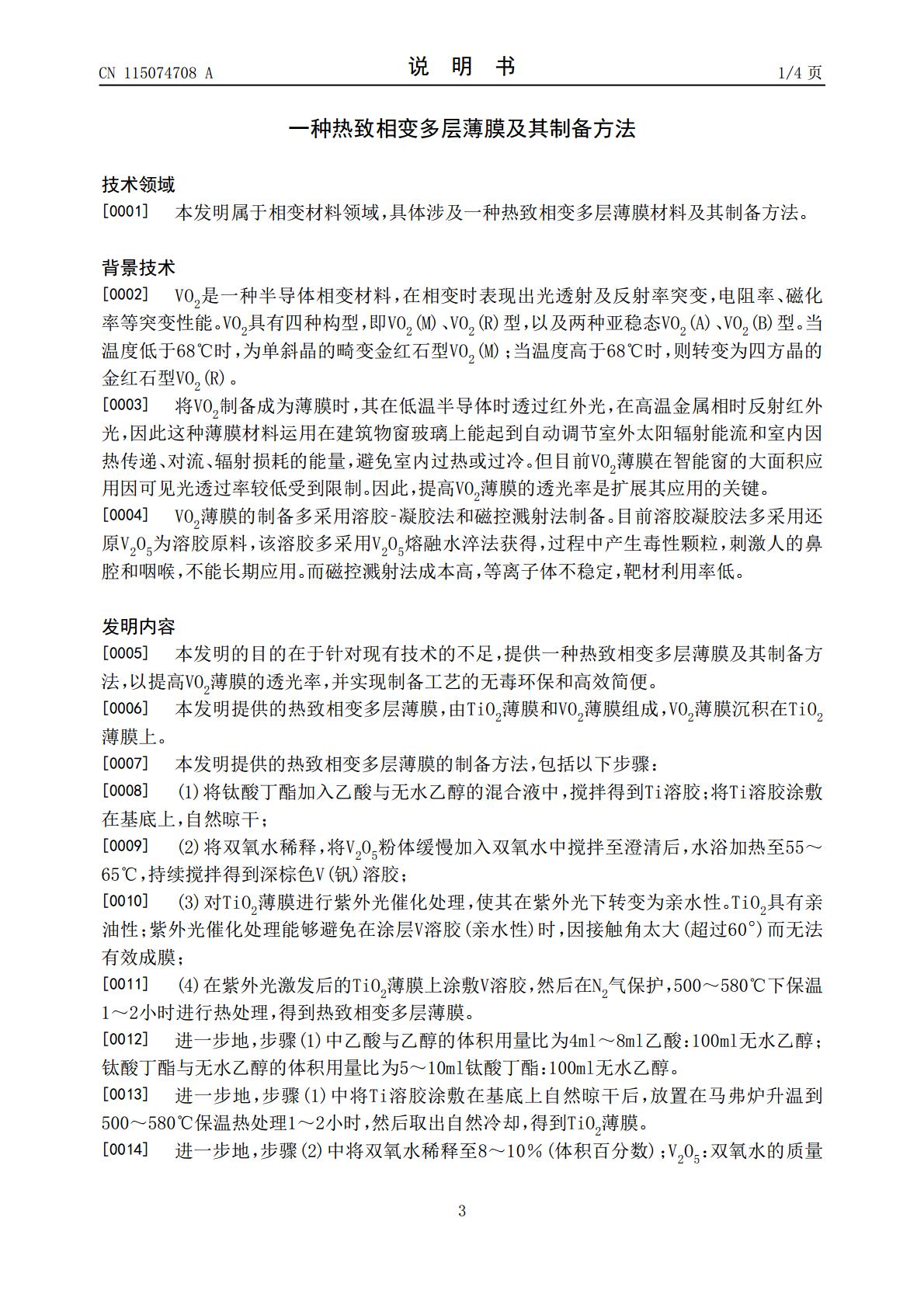

3/10

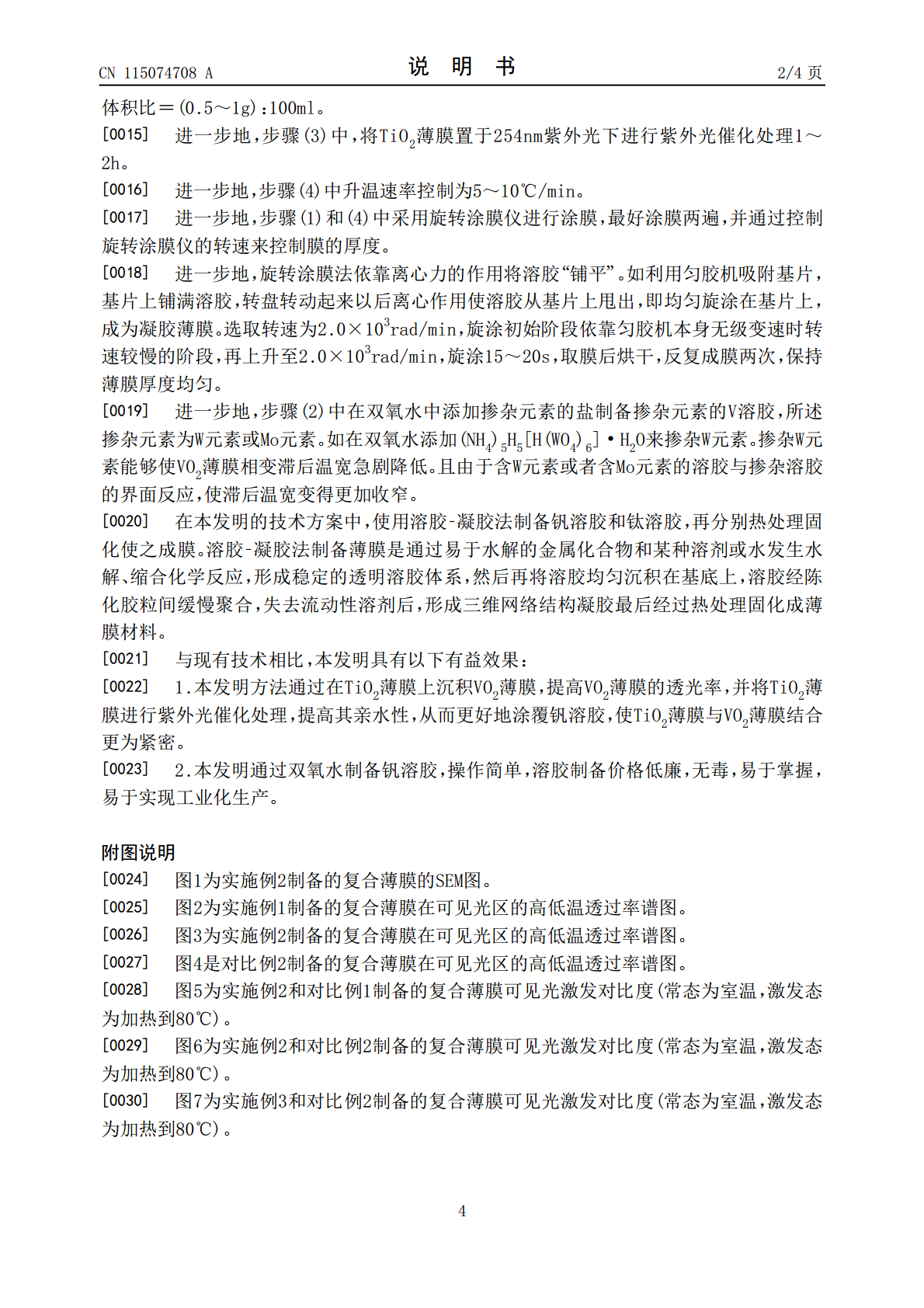

4/10

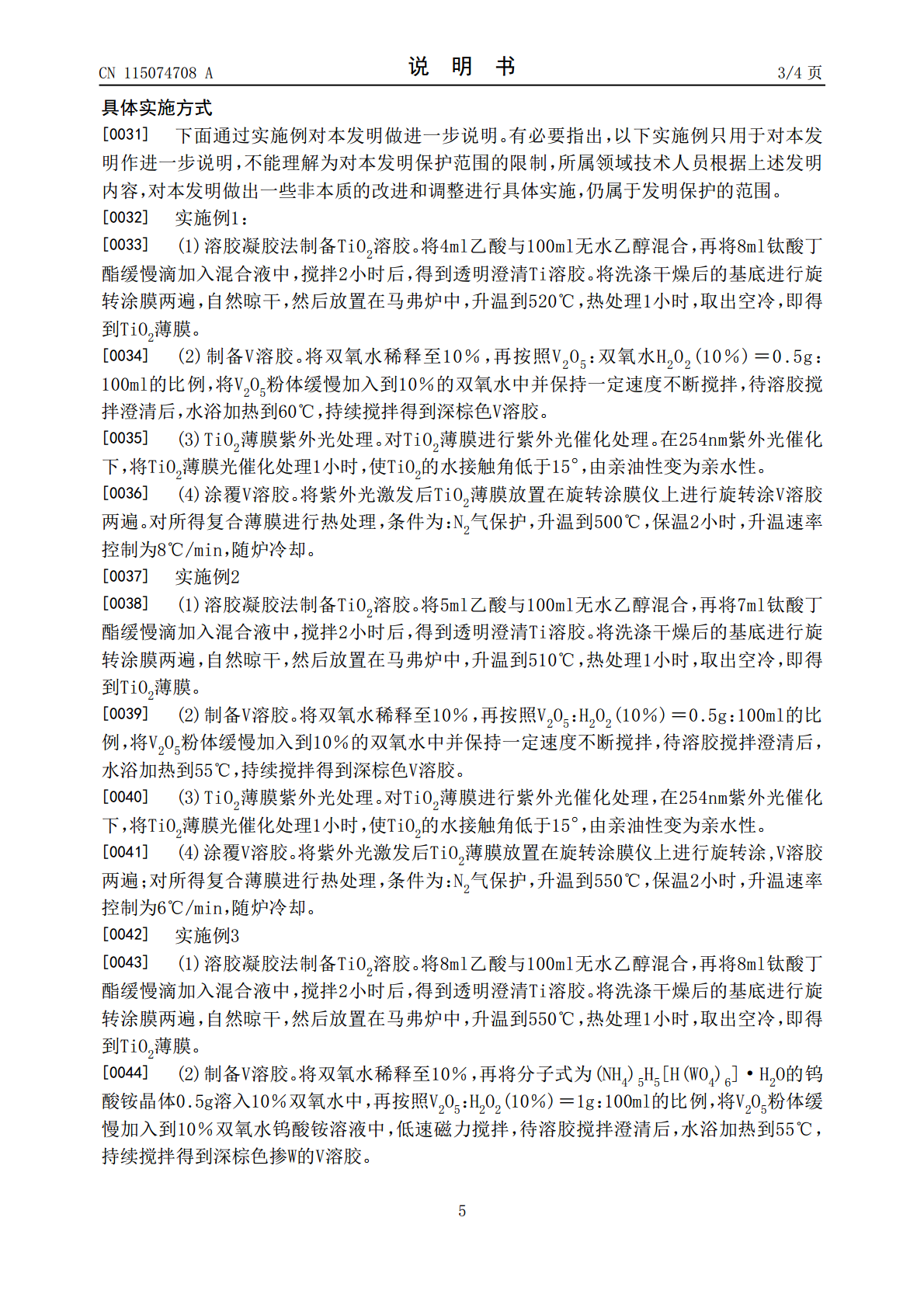

5/10

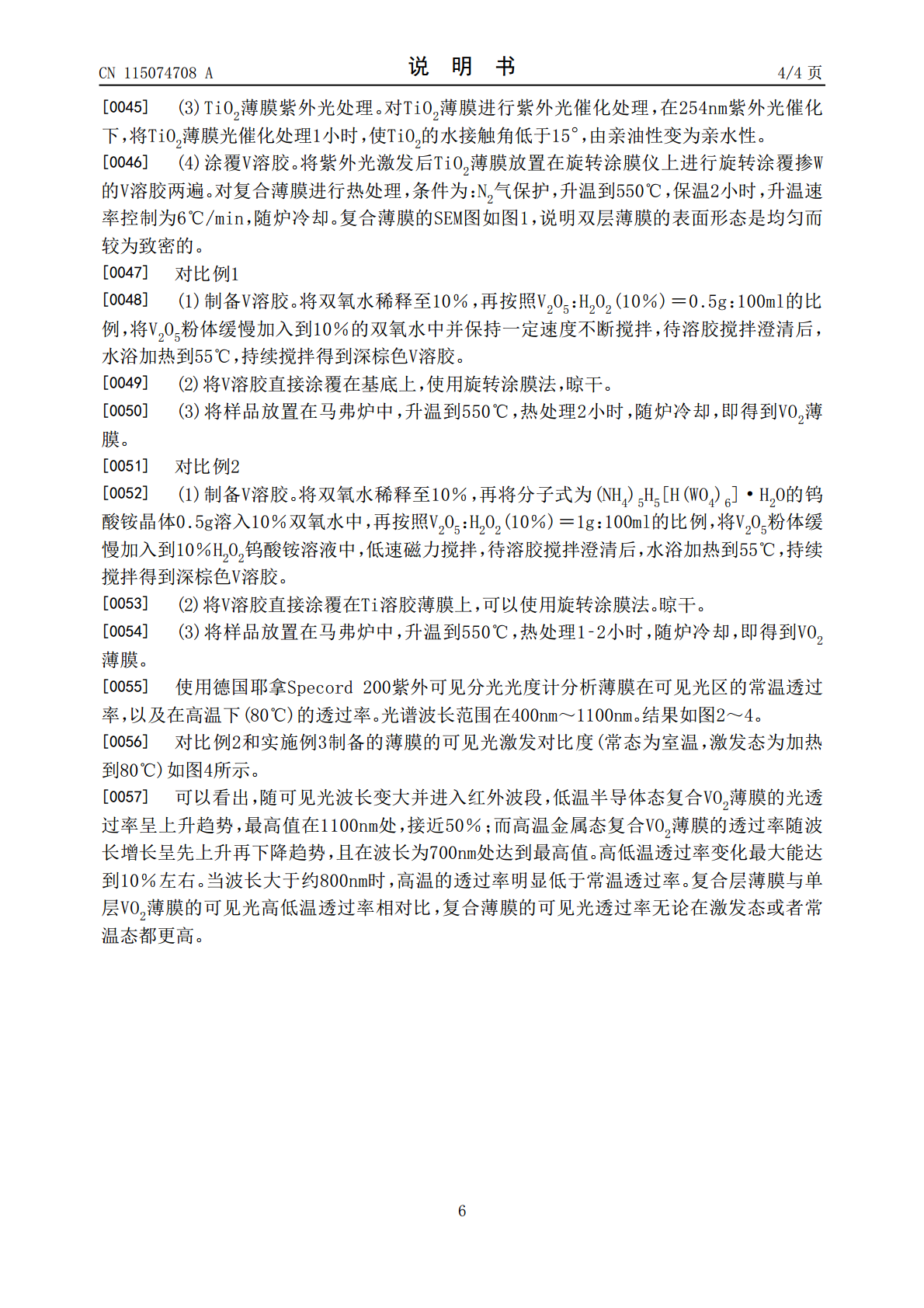

6/10

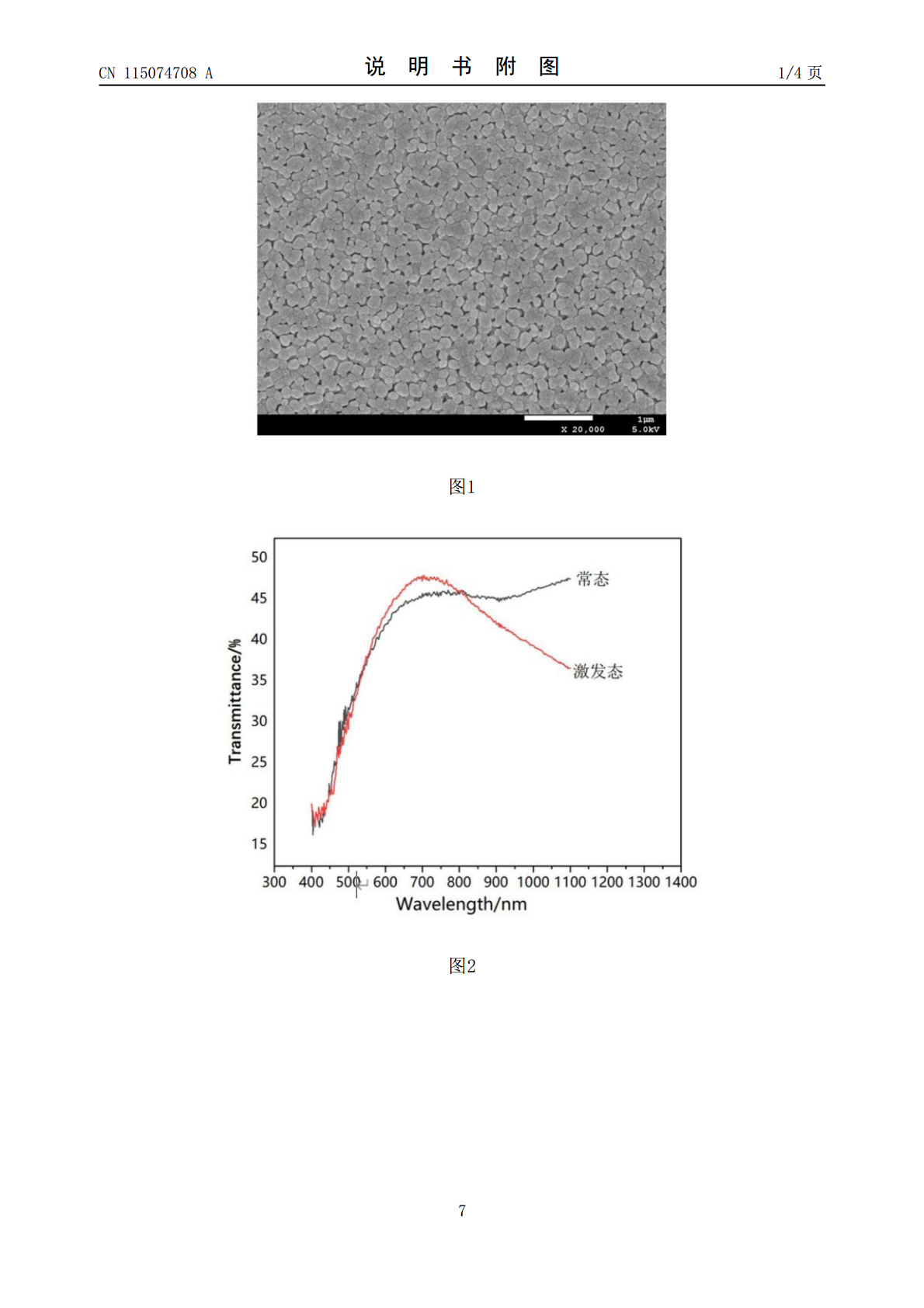

7/10
8/10

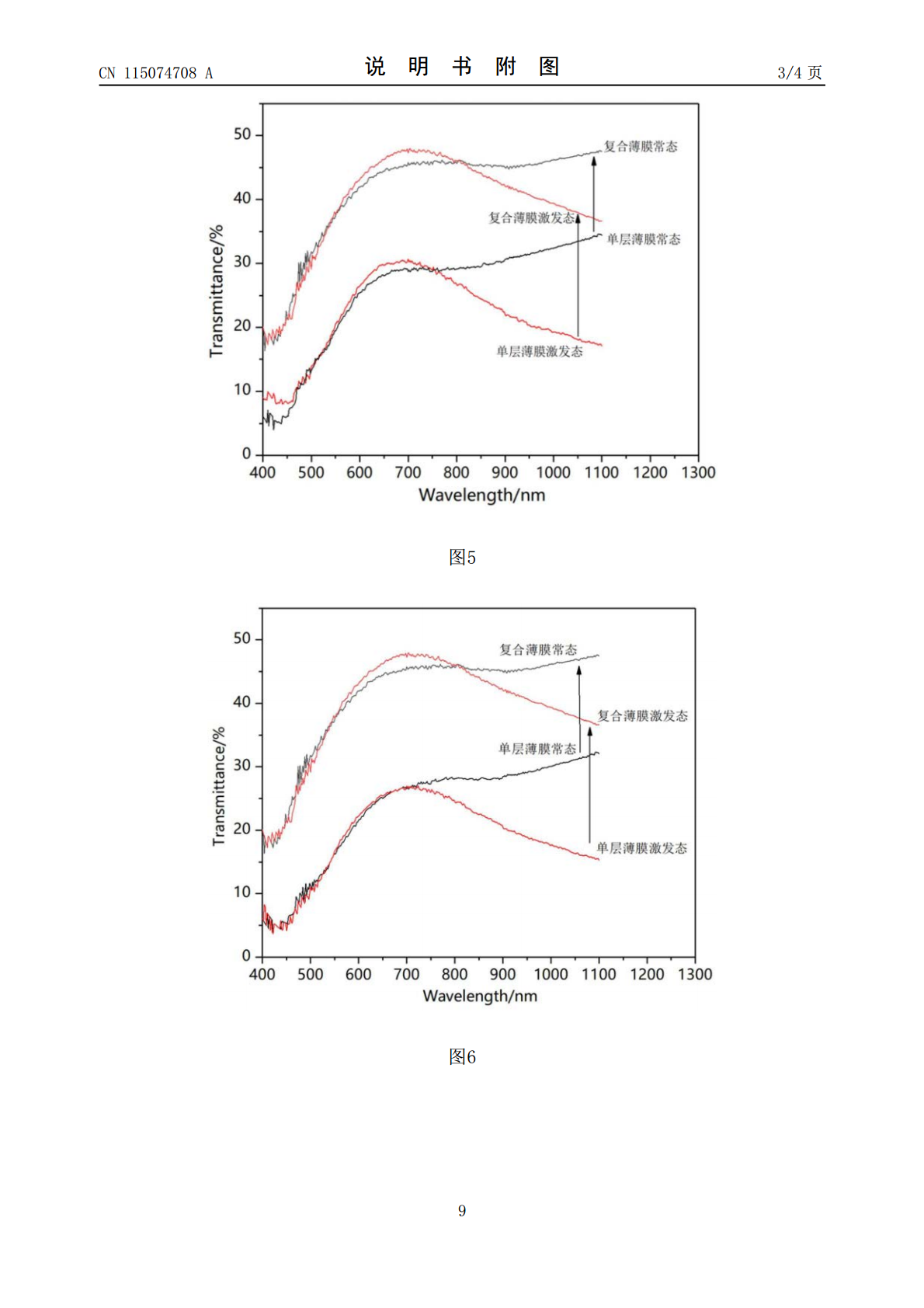

9/10
10/10
在线预览结束，喜欢就下载吧，查找使用更方便
相关资料
一种热致相变多层薄膜及其制备方法.pdf
本发明公开了提供一种热致相变多层薄膜及其制备方法,所述多层薄膜由TiO<base:Sub>2</base:Sub>薄膜和VO<base:Sub>2</base:Sub>薄膜组成,VO<base:Sub>2</base:Sub>薄膜沉积在TiO<base:Sub>2</base:Sub>薄膜上。制备方法是将钛酸丁酯加入乙酸与无水乙醇的混合液中,搅拌得到Ti溶胶,涂敷在基底上;将双氧水稀释,将V<base:Sub>2</base:Sub>O<base:Sub>5</base:Sub>粉体缓慢加入到双氧水中并保
2023-05-09
10
694KB
一种低温相变温致变色薄膜及其制备方法.pdf
本发明提供一种低温相变温致变色薄膜，包括玻璃基板，所述玻璃基板上依次设置有打底层、介质膜层、第一掺杂膜层、第二掺杂膜层、第三掺杂膜层、第四掺杂膜层和保护层，通过设置多层膜结构，提高了薄膜的光学性能，低温相可见光透过率也得到提升；通过在玻璃基板上喷涂光学吸收剂，其中光学吸收剂的共轭结构提升了基板的光学性能，同时具有良好的富电子性和氧化还原特性，使得玻璃基板与打底层的附着力更强，光学敏感度更高，对长波段的光具备高吸收率，波长较长的光被吸收，用于促使玻璃触发变色温度，保证波长较短的光可以透过玻璃，从而保证透出光
2023-06-11
10
308KB
一种多层复合高温相变储热材料及其制备方法.pdf
本发明公开了一种多层复合高温相变储热材料及其制备方法。该材料为双层结构，内层为碳酸钠‑碳酸钾‑氧化镁基复合材料，外层为碳酸钠‑氧化镁基复合材料；将碳酸钠、碳酸钾混合均匀，将盐与氧化镁混合均匀作为内层复合材料，将碳酸钠、氧化镁混合均匀作为外层材料，将外层材料与内层材料倒入模具，最后经过压制和烧结得到多层复合高温相变储热材料。本发明制备的高温相变材料内外层兼容性好，不易开裂，相变温度在700‑750℃之间，该材料的整体平均比热容提高17％以上，耐环境相对湿度提高30％以上，本发明制备的高温相变材料安全无毒，可
2023-05-31
10
445KB
掺钨VO_2薄膜制备及其热致相变特性研究.docx
掺钨VO_2薄膜制备及其热致相变特性研究引言：掺杂VO2薄膜的制备及其热致相变特性研究已成为当前研究热点和难点。VO2是一种富有活性、具有良好光电、热电性能的功能材料，其相变特性可对光、磁、电、声、热等信号产生较强响应，具有很高的研究和应用价值。因此，探究掺杂VO2薄膜的制备及其热致相变特性对于推动VO2材料应用研究具有重要的意义。正文：VO2材料的制备方法多种多样，其中一种常用的制备方法是溶胶-凝胶法。将钨离子掺杂到VO2中，可以有效地改善VO2的性能。在制备稳定的掺钨VO2薄膜时，需要考虑钨离子掺杂浓
2024-11-14
5
10KB
一种复合相变薄膜及其制备方法.pdf
本发明提供了一种复合相变薄膜及其制备方法，其中，复合相变薄膜按质量百分比计包括：5‑13％的增强树脂、8‑12％的吸油树脂、40‑80％的直链烷烃、20‑35％的导热填料、1‑3％的润滑剂、3‑5％的粘结剂、0.5‑1％的稳定剂、1‑2％的偶联剂，以及0.1‑0.5％的颜料。本发明提供的复合相变薄膜是一种环保材料，其具有良好的导热性和储热能力，储热能力在100‑180J/g，可以迅速吸收大量的热能，从而达到温度控制的目的，可以提高应用产品的性能。
2023-07-25
10
507KB
