连续反应生产生物柴油的装置.pdf

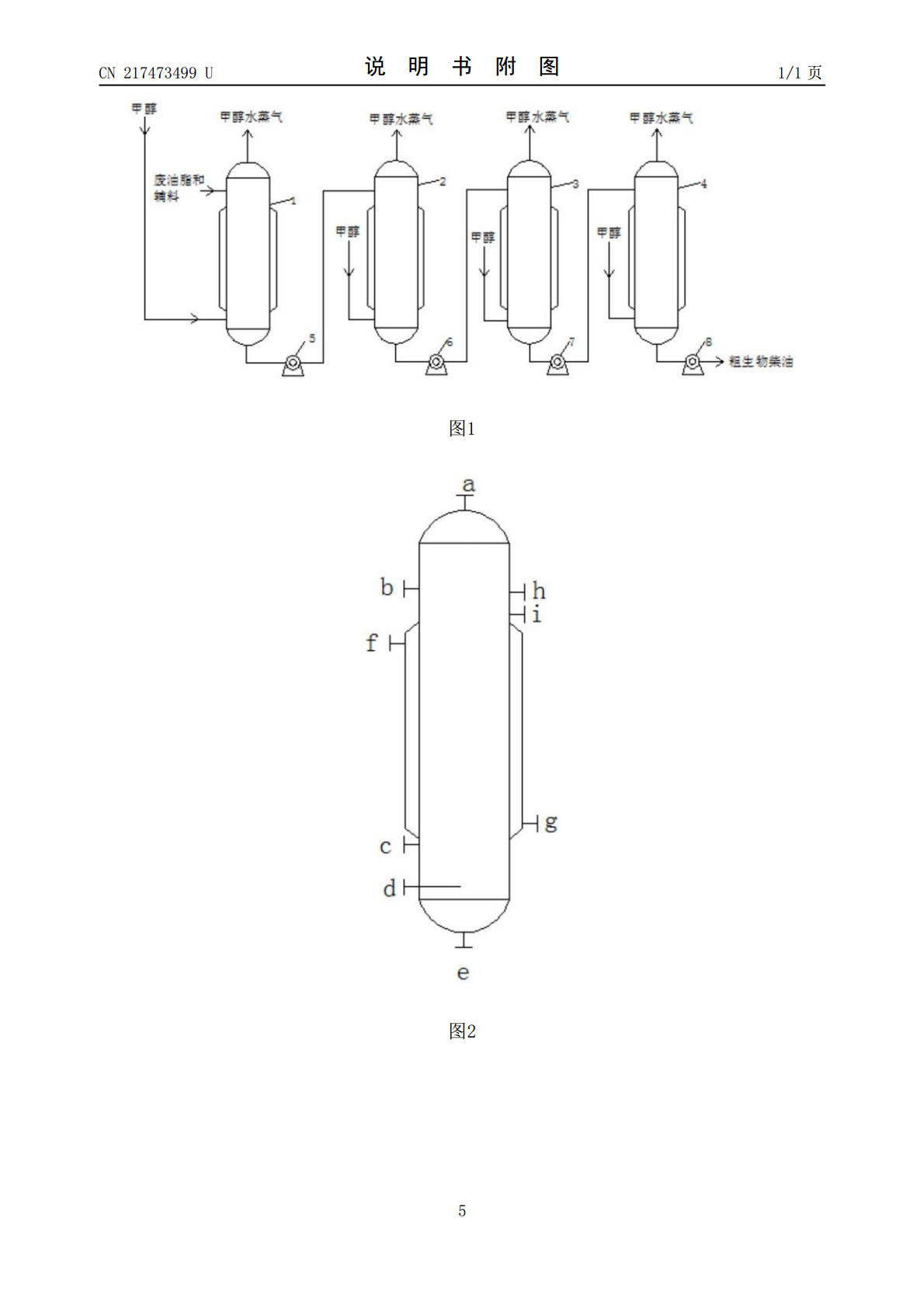

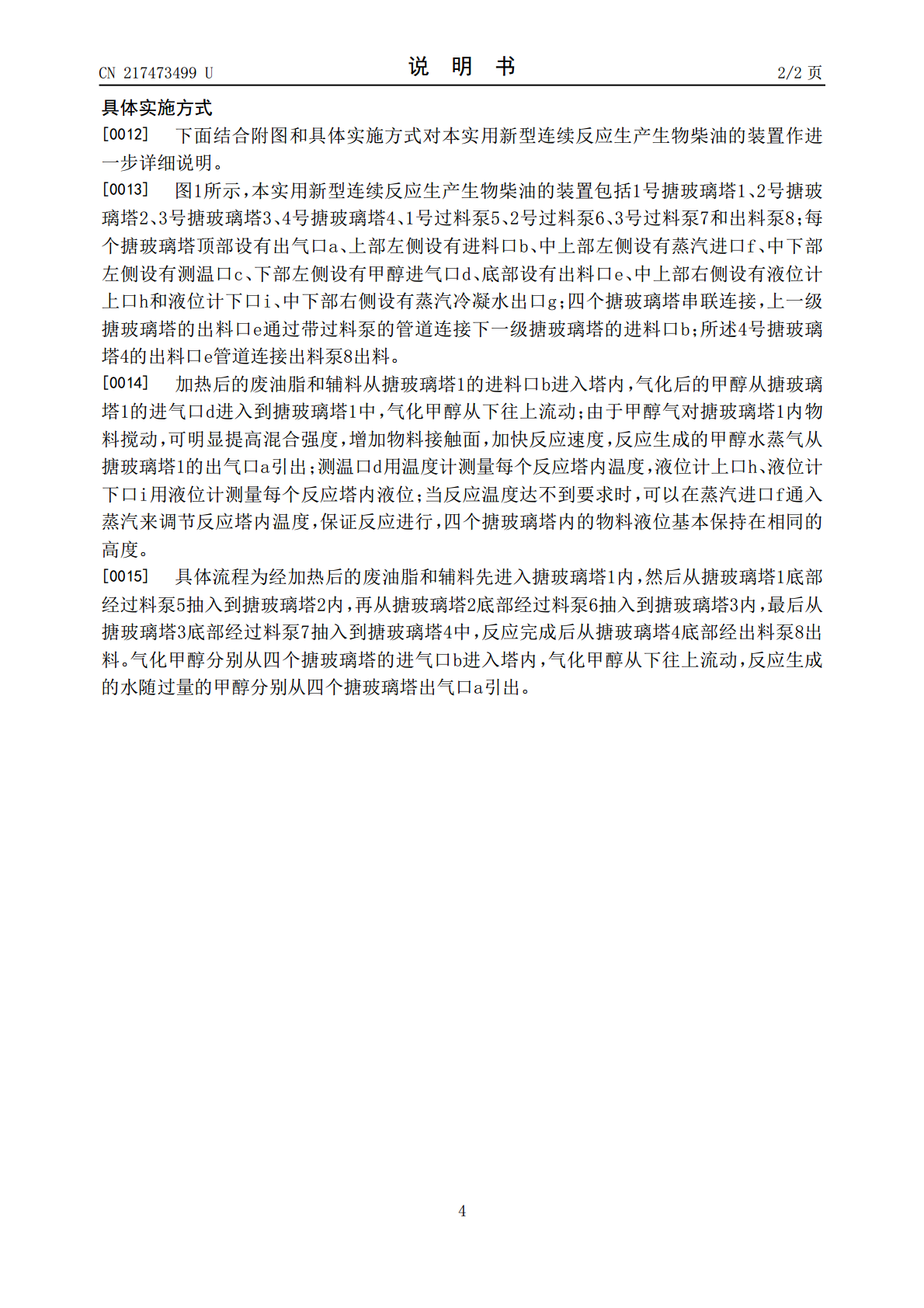

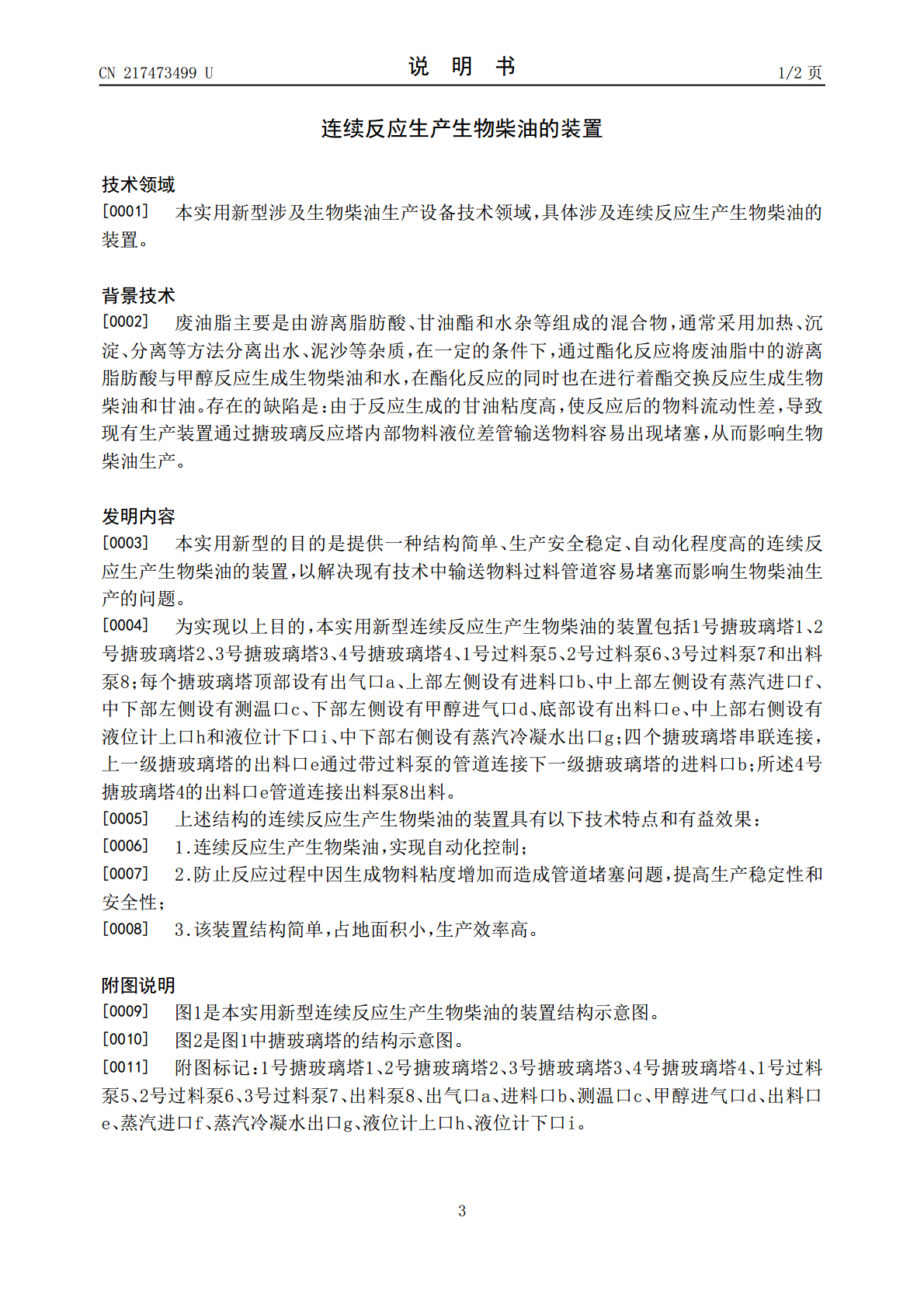

本实用新型公开了一种连续反应生产生物柴油的装置,它包括1号搪玻璃塔1、2号搪玻璃塔2、3号搪玻璃塔3、4号搪玻璃塔4、1号过料泵5、2号过料泵6、3号过料泵7和出料泵8;每个搪玻璃塔顶部设有出气口a、上部左侧设有进料口b、中上部左侧设有蒸汽进口f、中下部左侧设有测温口c、下部左侧设有甲醇进气口d、底部设有出料口e、中上部右侧设有液位计上口h和液位计下口i、中下部右侧设有蒸汽冷凝水出口g;四个搪玻璃塔串联连接,上一级搪玻璃塔的出料口e通过带过料泵的管道连接下一级搪玻璃塔的进料口b;所述4号搪玻璃塔4的出料口e管道连接出料泵8出料。本实用新型结构简单、生产安全稳定、自动化程度高。
