连续酯交换生产生物柴油的装置.pdf

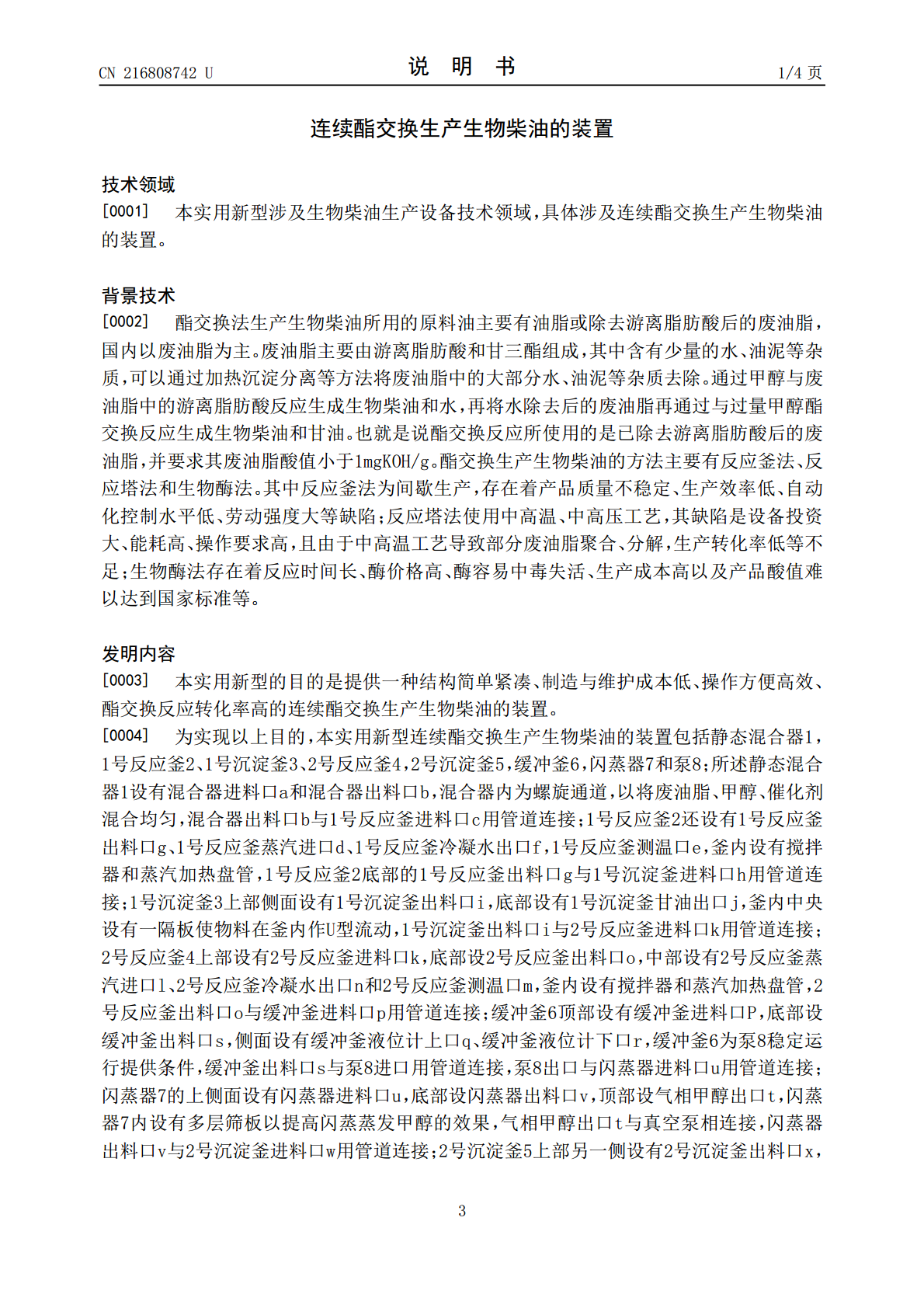

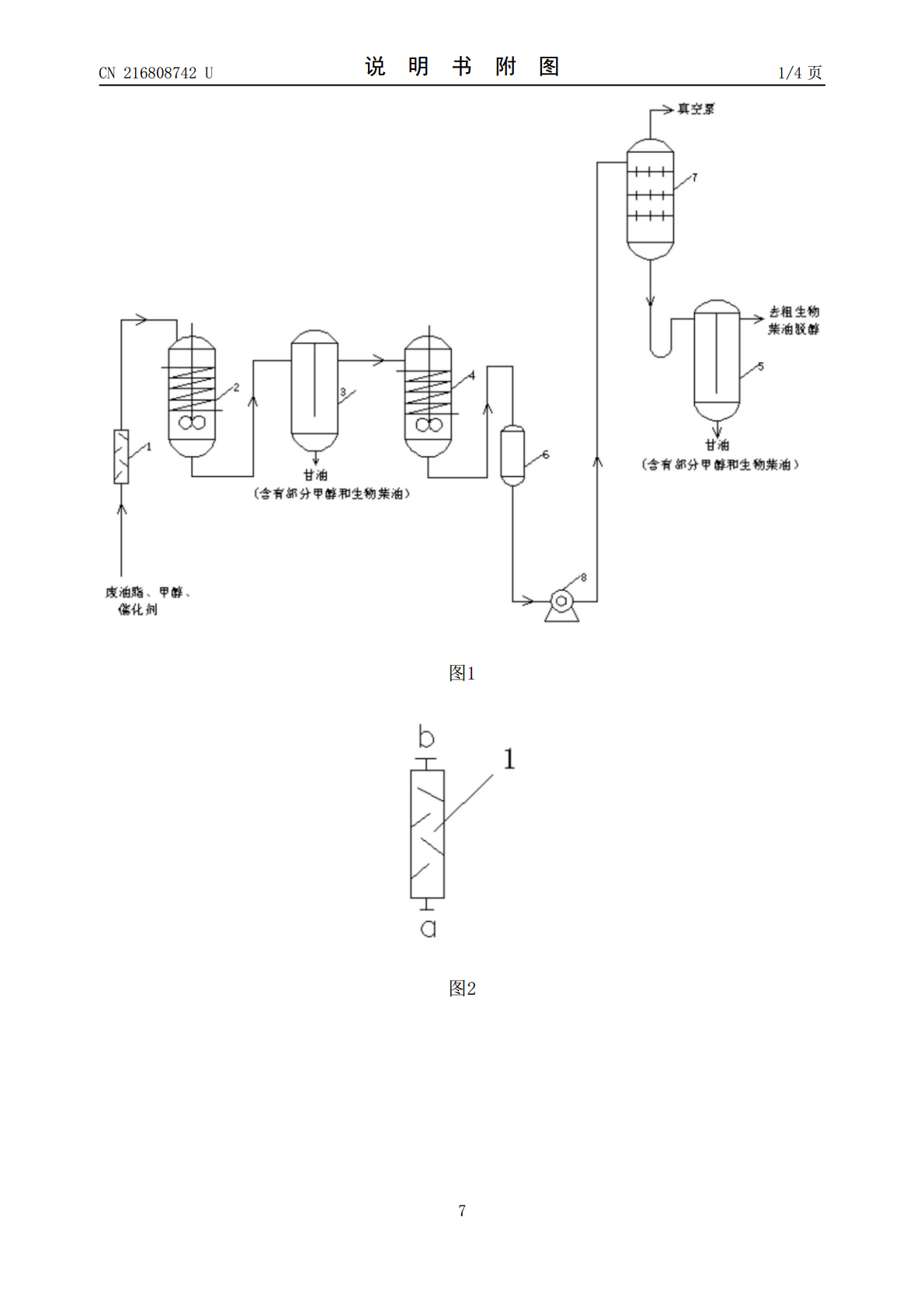

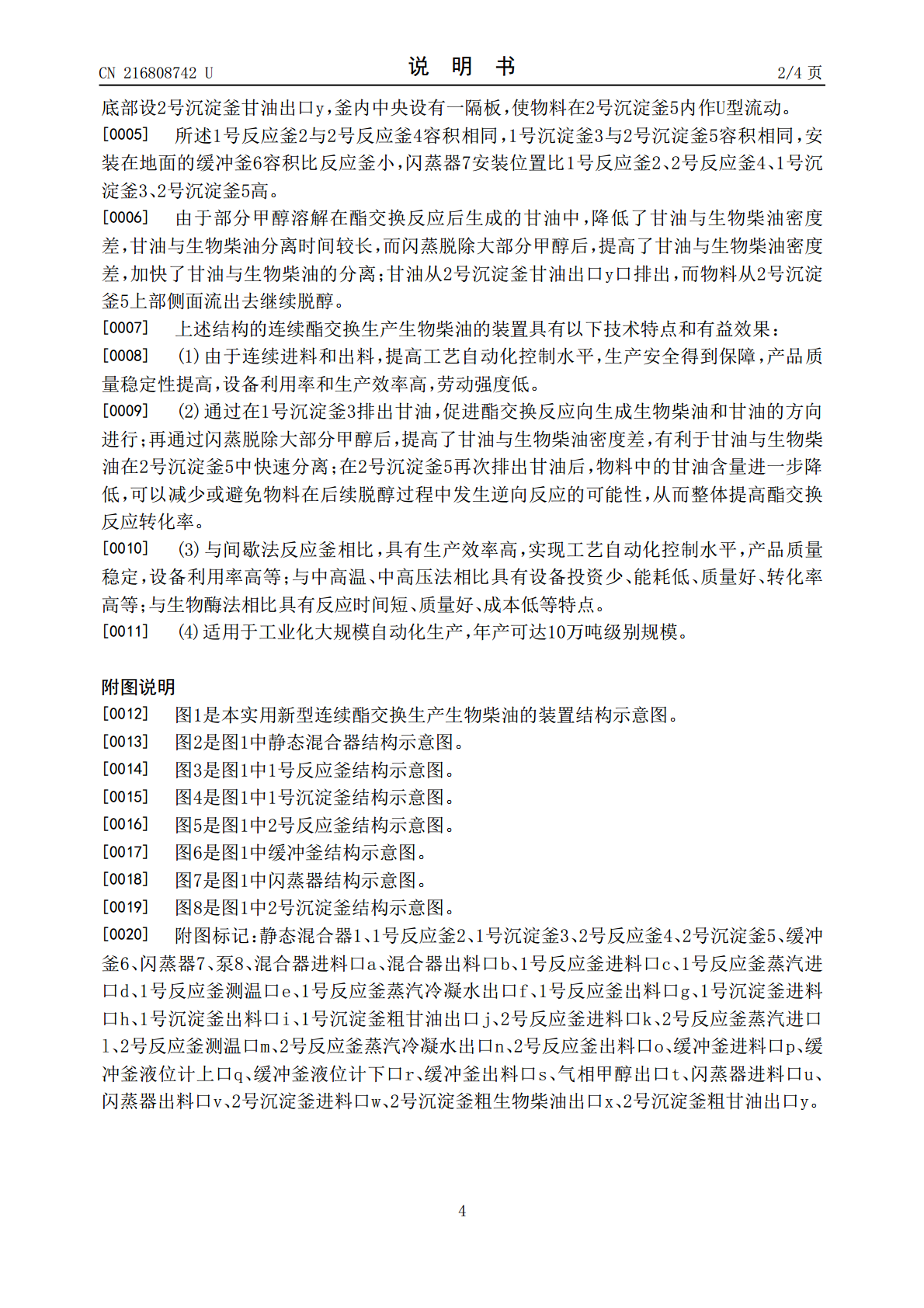

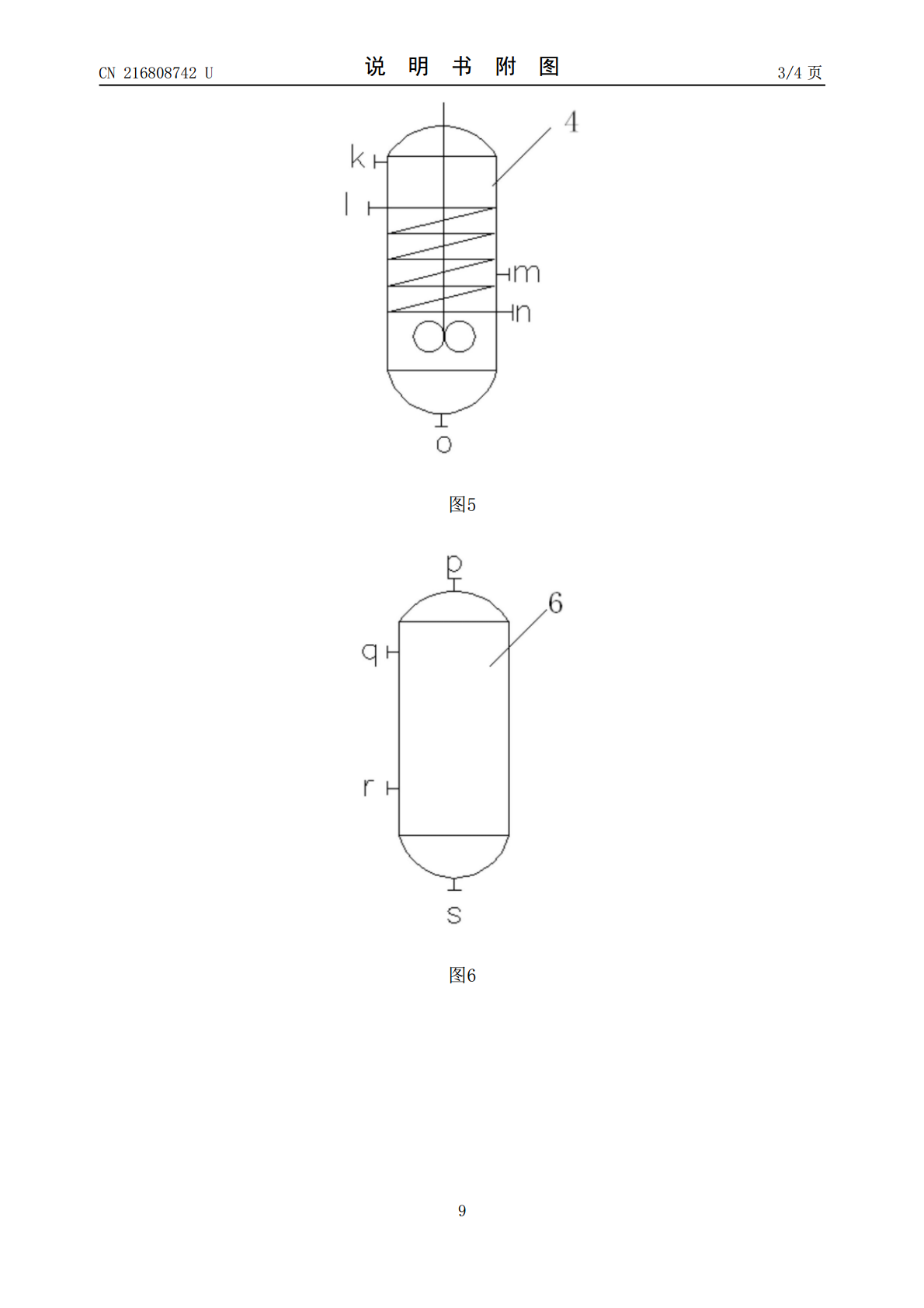

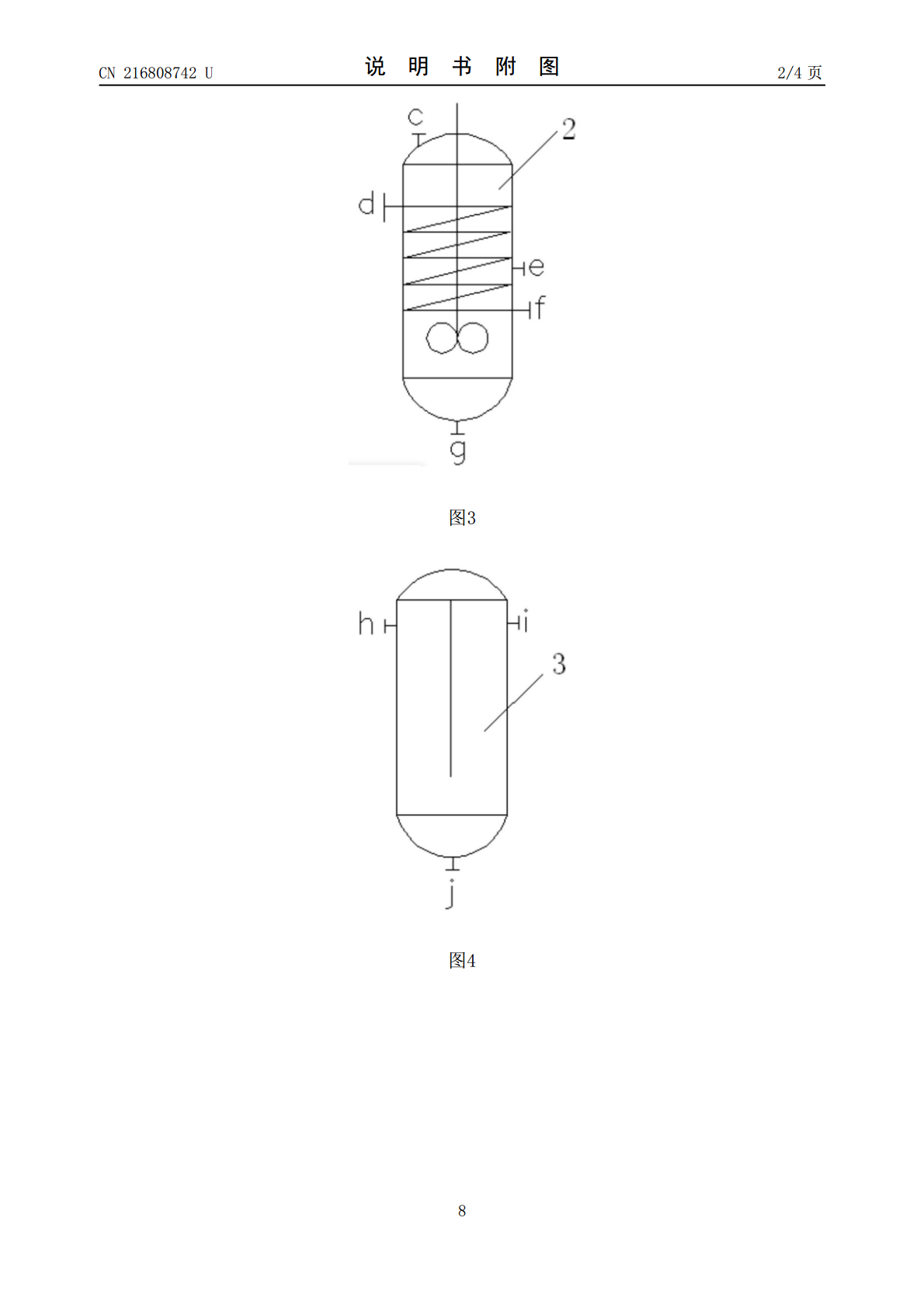

本实用新型公开了一种连续酯交换生产生物柴油的装置:静态混合器内为螺旋通道,以均混物料,其出料口连接1号反应釜进料口,釜内设搅拌器和蒸汽加热盘管,釜底出料口连接1号沉淀釜进料口,沉淀釜中央设一隔板使物料在釜内作U型流动,沉淀釜出料口连接2号反应釜进料口;2号反应釜内设搅拌器和蒸汽加热盘管,反应釜出料口连接缓冲釜进料口,缓冲釜使泵稳定运行,其出料口连接泵进口,泵出口连接闪蒸器进料口,闪蒸器内设多层筛板以提高蒸发甲醇效果;闪蒸器顶部气相甲醇出口连接真空泵,闪蒸器出料口连接2号沉淀釜进料口,釜内中央设一隔板,使物料在釜内作U型流动。本实用新型结构简单、制造与维护成本低、操作方便高效、酯交换转化率高。
