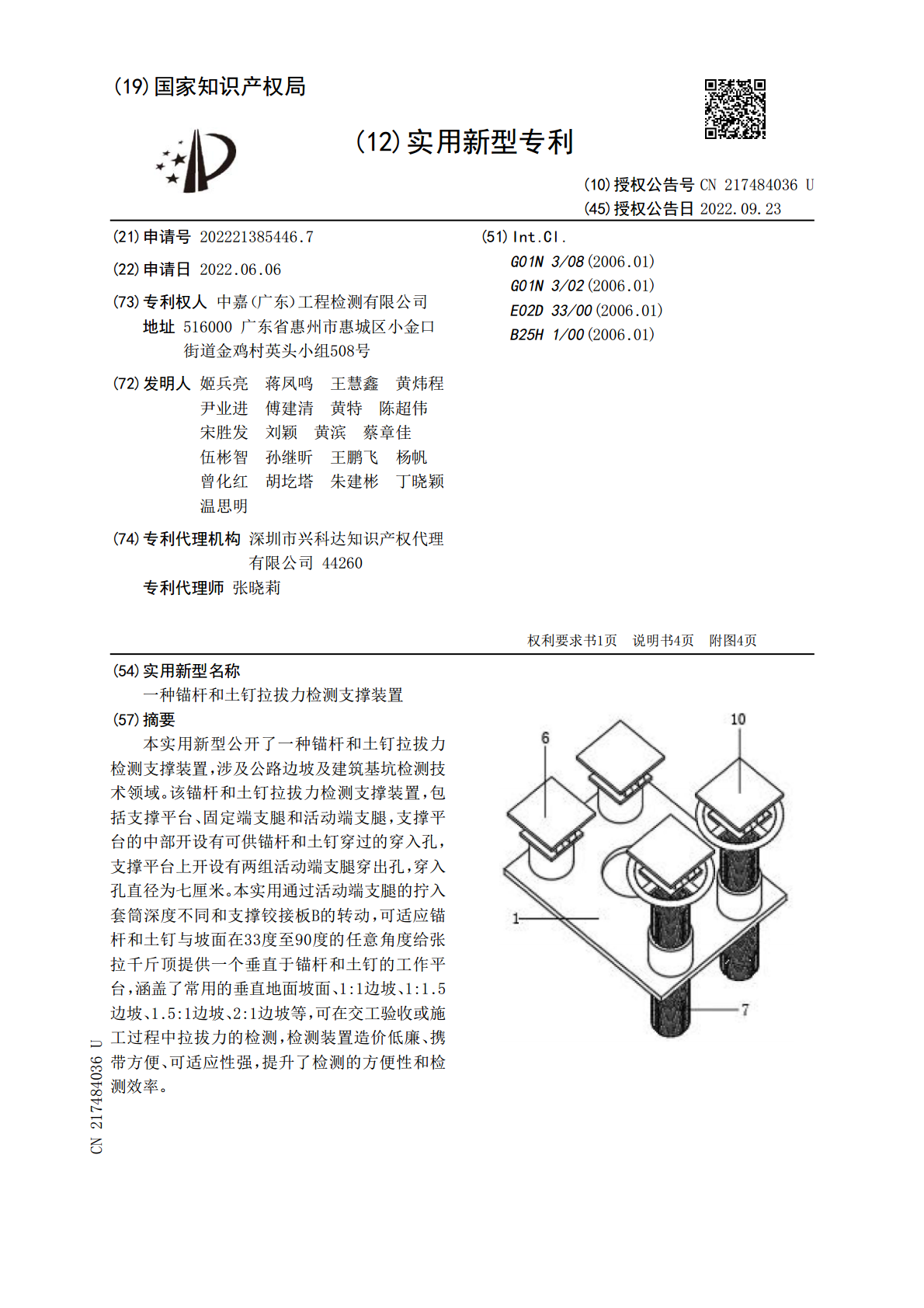

一种锚杆和土钉拉拔力检测支撑装置.pdf

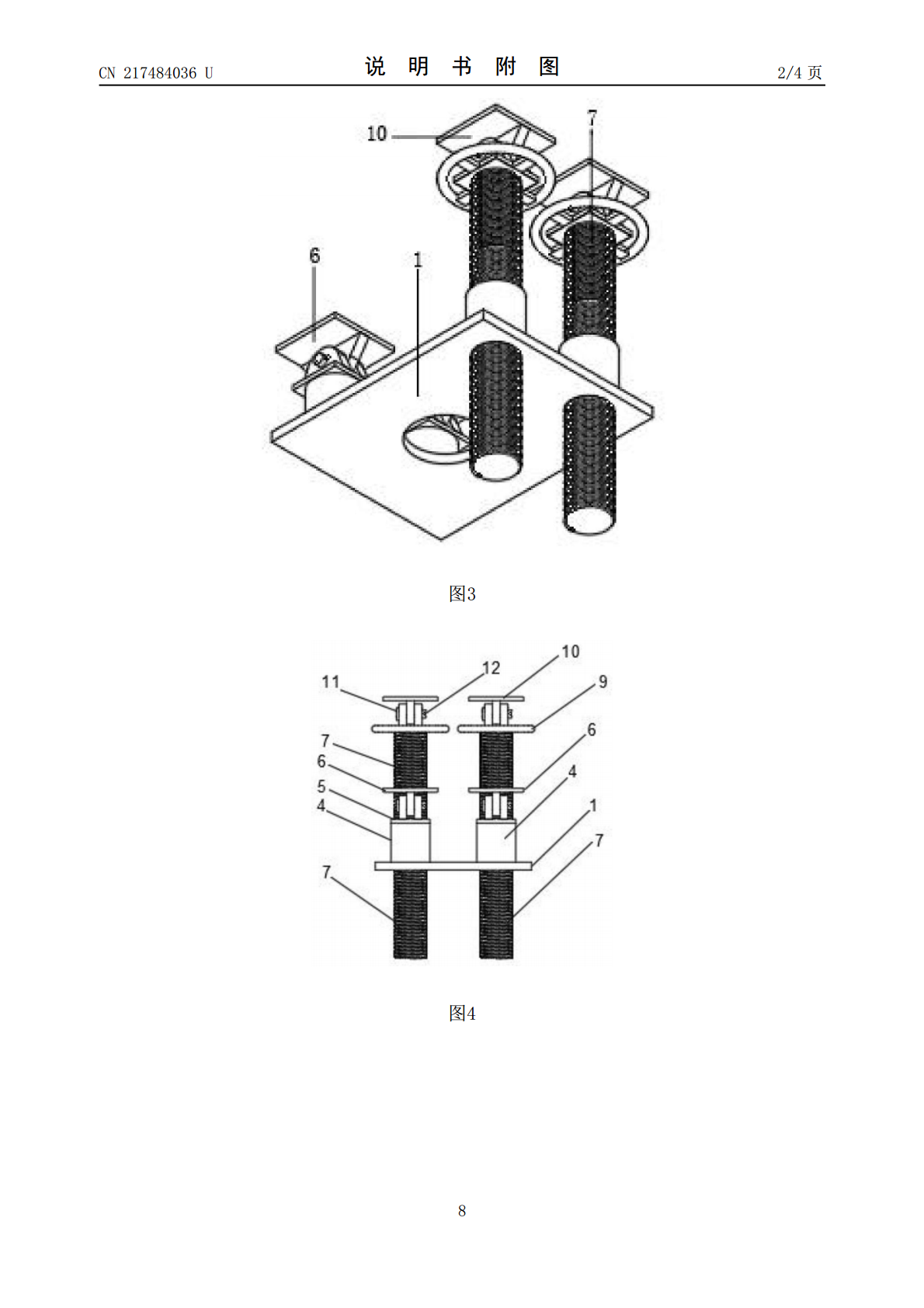

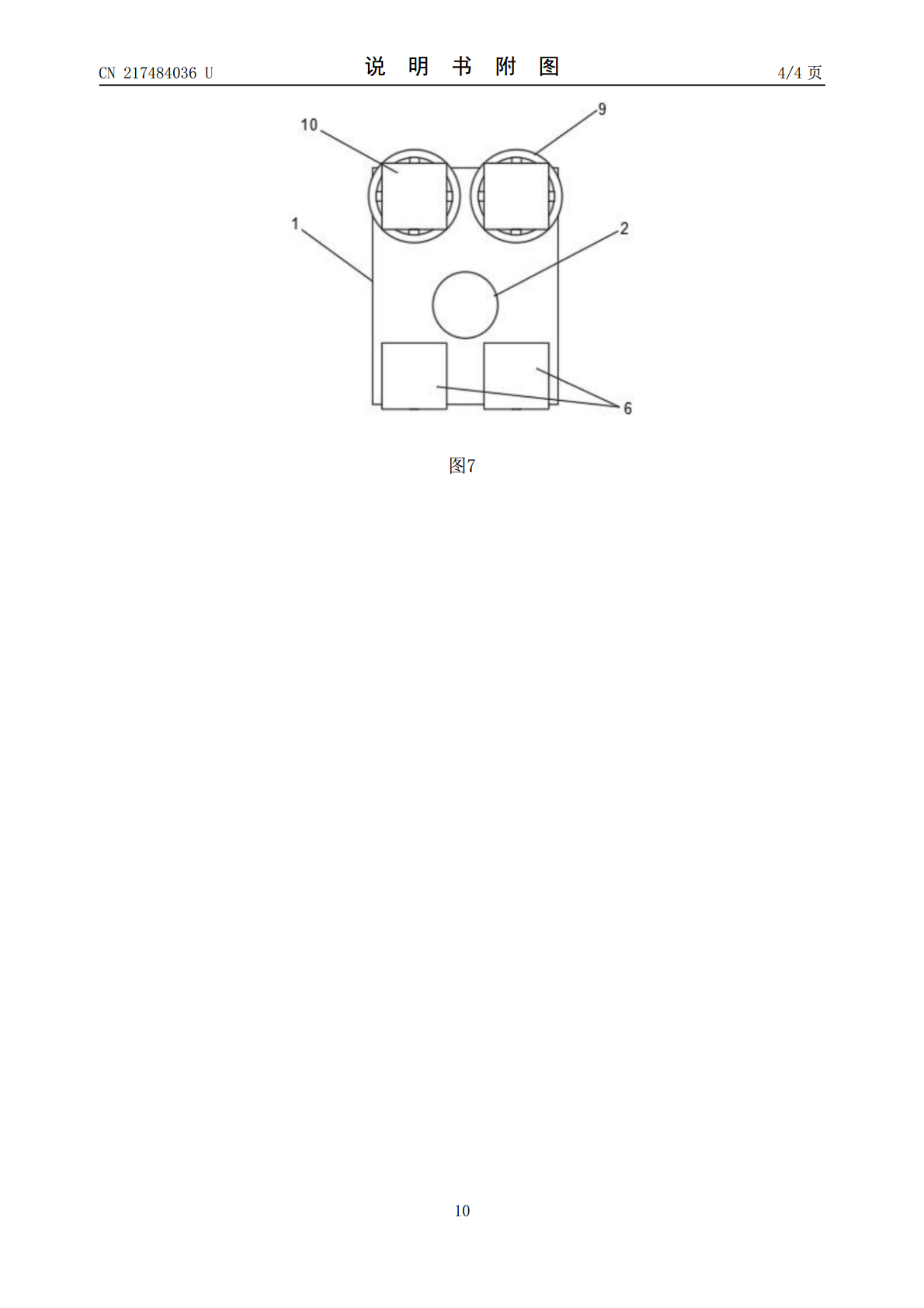

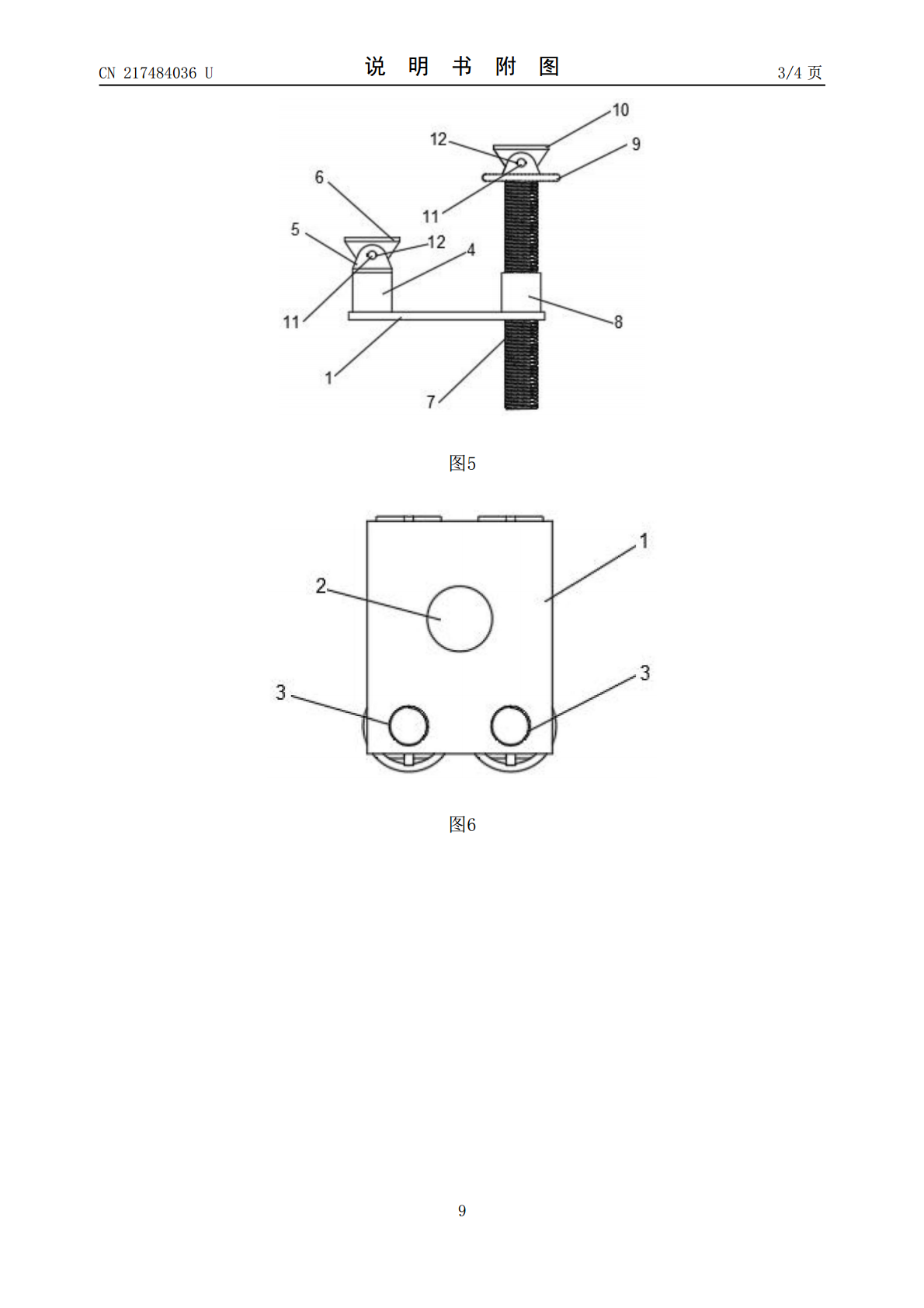

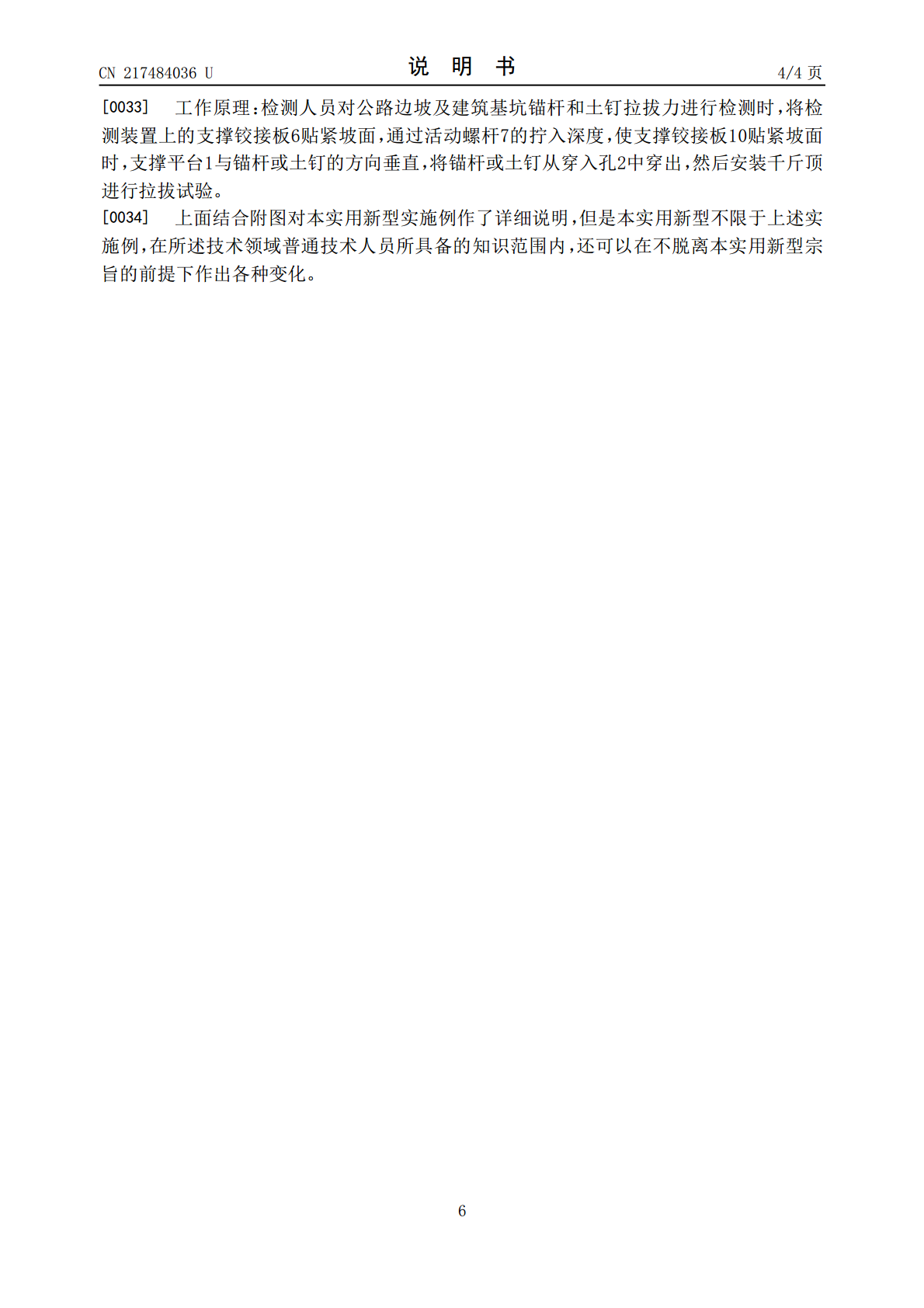

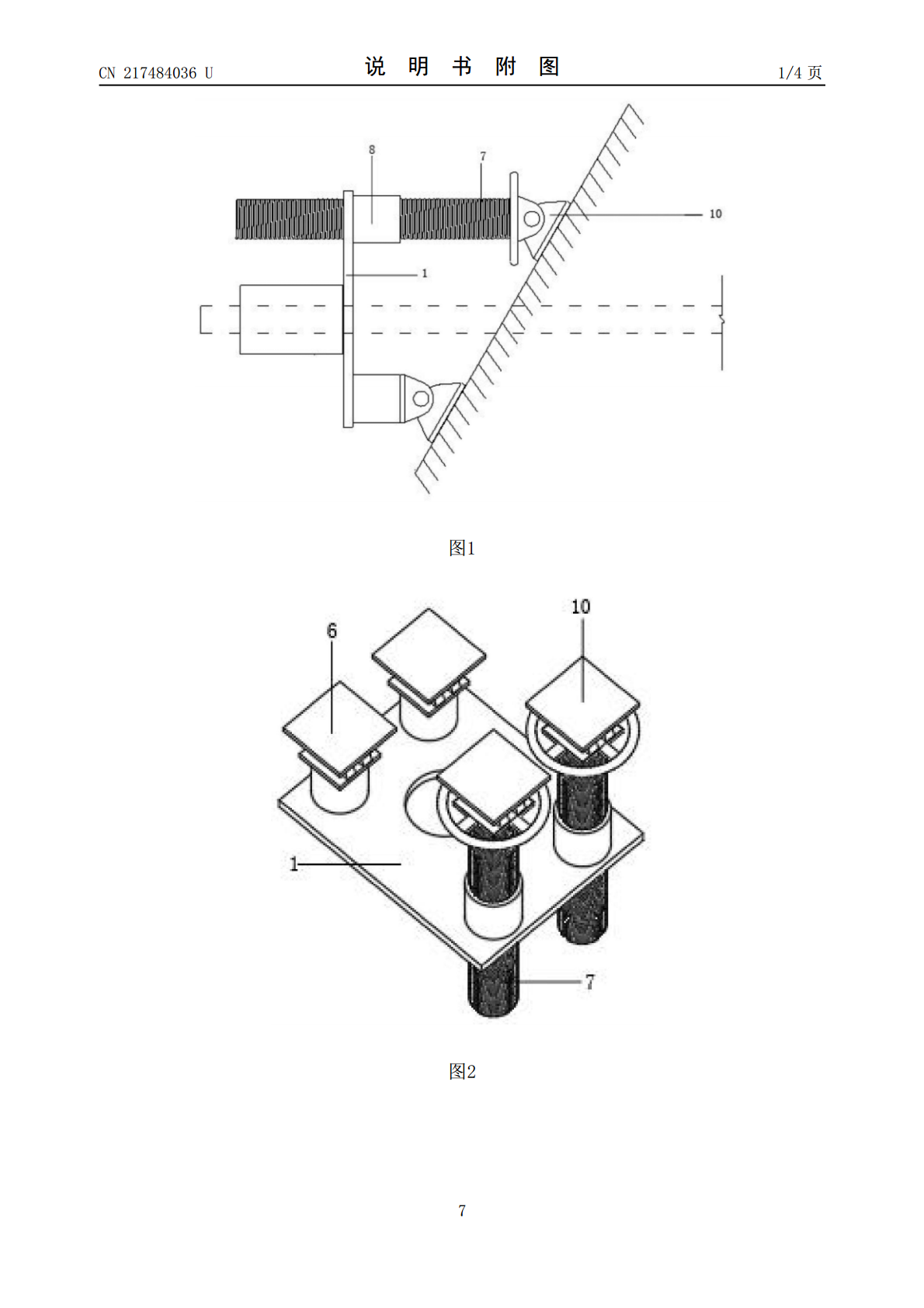

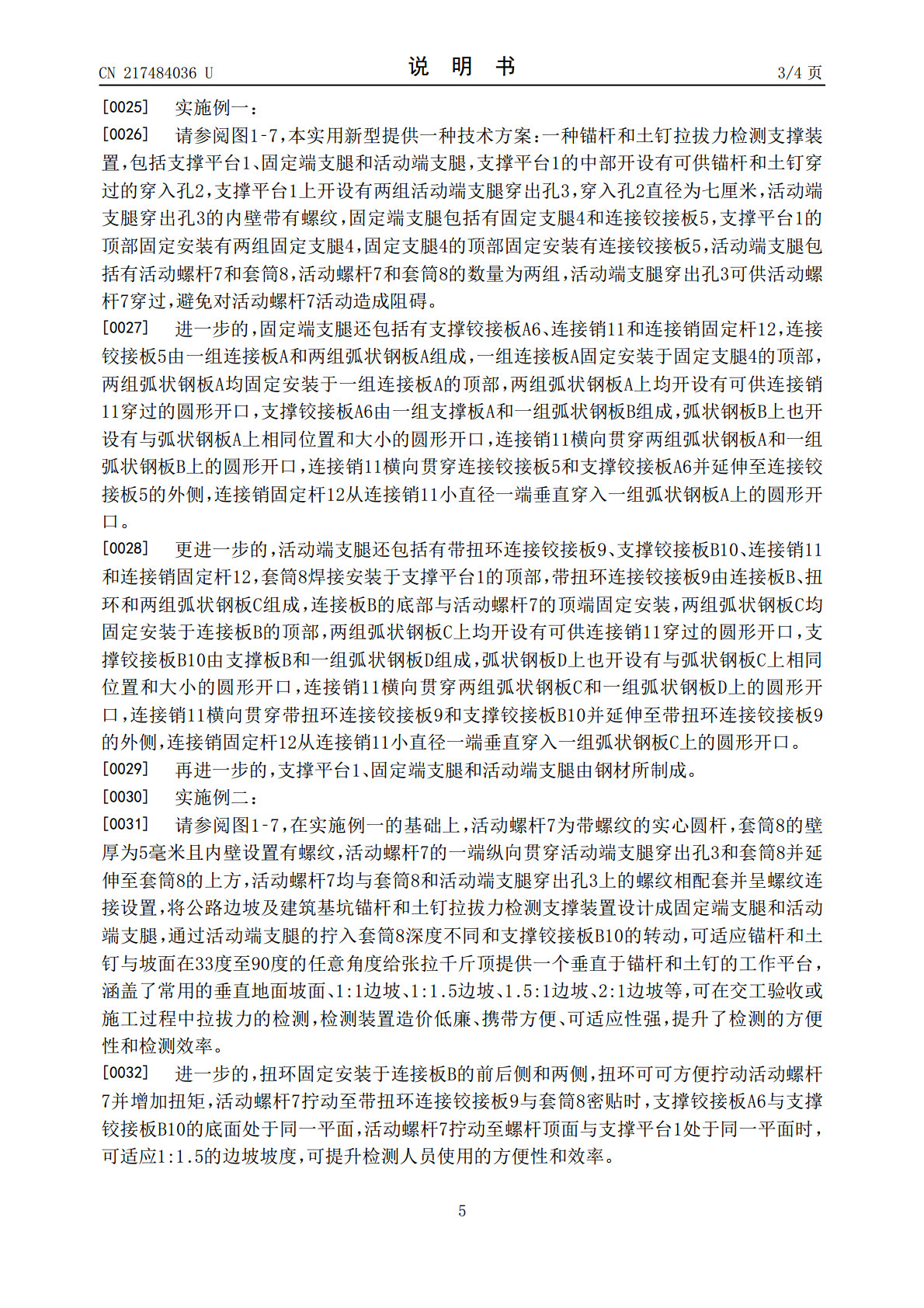

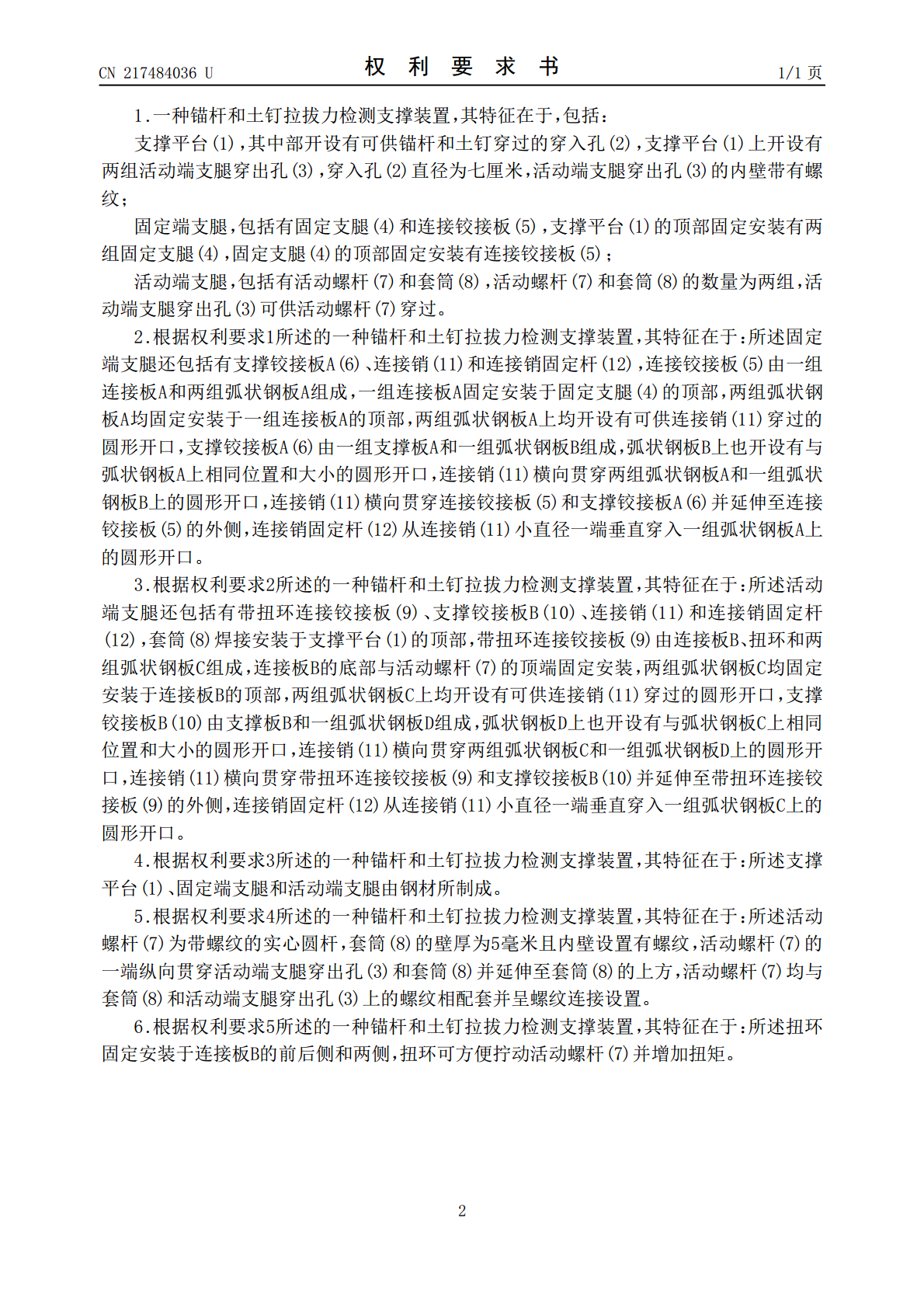

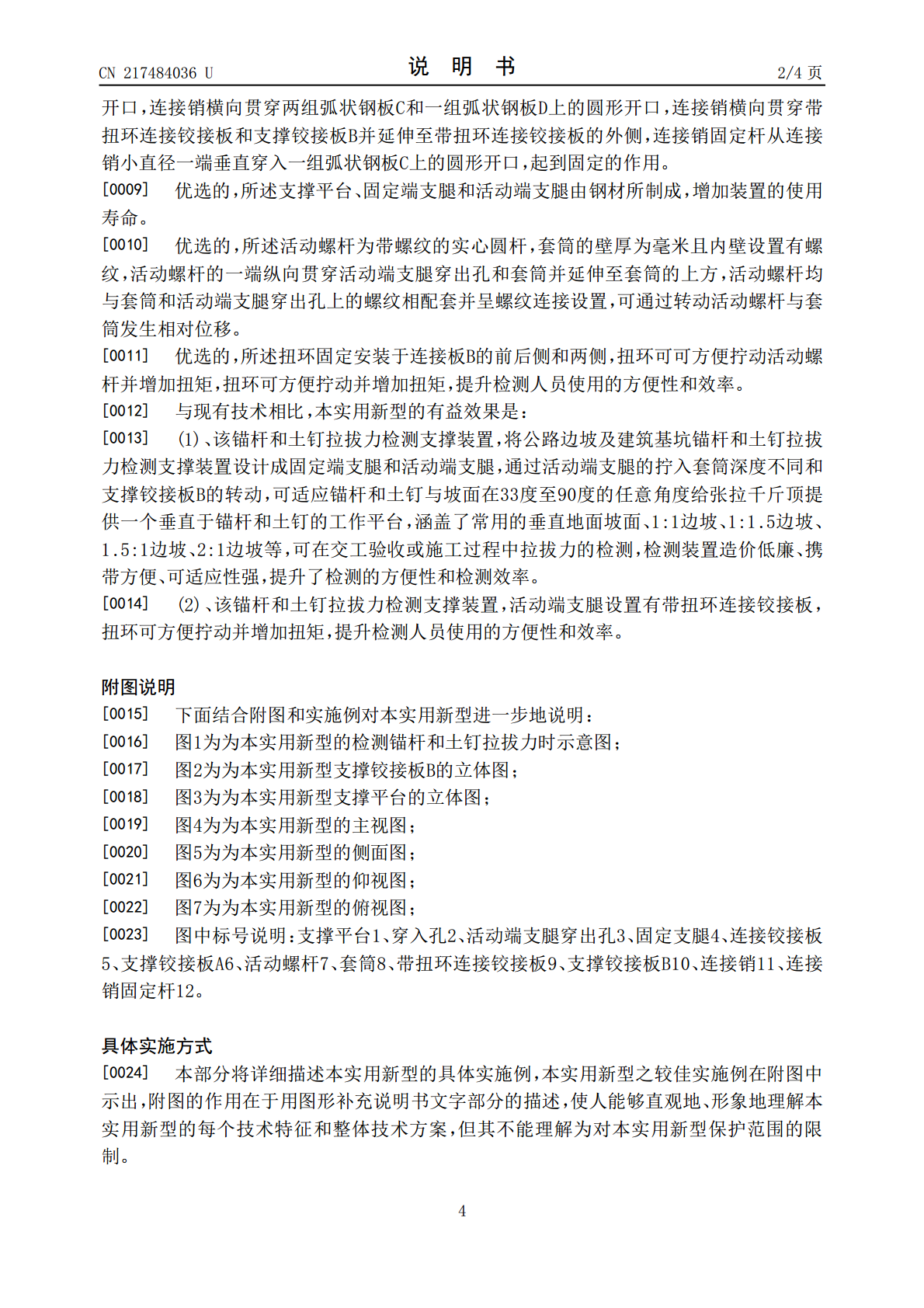

本实用新型公开了一种锚杆和土钉拉拔力检测支撑装置,涉及公路边坡及建筑基坑检测技术领域。该锚杆和土钉拉拔力检测支撑装置,包括支撑平台、固定端支腿和活动端支腿,支撑平台的中部开设有可供锚杆和土钉穿过的穿入孔,支撑平台上开设有两组活动端支腿穿出孔,穿入孔直径为七厘米。本实用通过活动端支腿的拧入套筒深度不同和支撑铰接板B的转动,可适应锚杆和土钉与坡面在33度至90度的任意角度给张拉千斤顶提供一个垂直于锚杆和土钉的工作平台,涵盖了常用的垂直地面坡面、1:1边坡、1:1.5边坡、1.5:1边坡、2:1边坡等,可在交工验收或施工过程中拉拔力的检测,检测装置造价低廉、携带方便、可适应性强,提升了检测的方便性和检测效率。
