一种具有防雨结构的监控设备.pdf

预览
1/10
2/10
3/10
4/10
5/10
6/10
7/10
8/10
9/10
10/10

在线预览结束，喜欢就下载吧，查找使用更方便

下载提示 文本预览

如果您无法下载资料，请参考说明：

1、部分资料下载需要金币，请确保您的账户上有足够的金币

2、已购买过的文档，再次下载不重复扣费

3、资料包下载后请先用软件解压，在使用对应软件打开

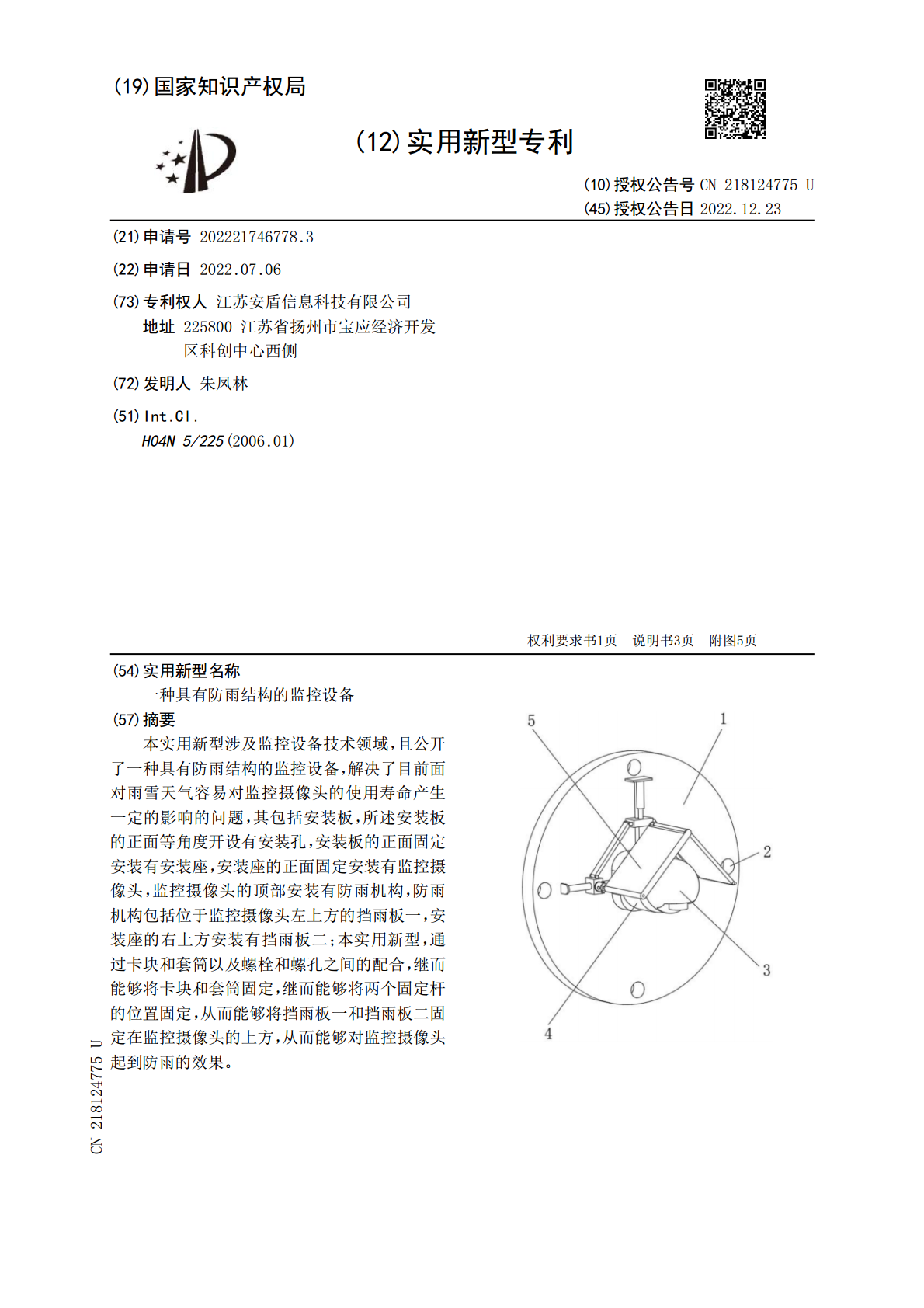

本实用新型涉及监控设备技术领域,且公开了一种具有防雨结构的监控设备,解决了目前面对雨雪天气容易对监控摄像头的使用寿命产生一定的影响的问题,其包括安装板,所述安装板的正面等角度开设有安装孔,安装板的正面固定安装有安装座,安装座的正面固定安装有监控摄像头,监控摄像头的顶部安装有防雨机构,防雨机构包括位于监控摄像头左上方的挡雨板一,安装座的右上方安装有挡雨板二;本实用新型,通过卡块和套筒以及螺栓和螺孔之间的配合,继而能够将卡块和套筒固定,继而能够将两个固定杆的位置固定,从而能够将挡雨板一和挡雨板二固定在监控摄像头的上方,从而能够对监控摄像头起到防雨的效果。
