一种具有防雨结构的户外配电箱.pdf

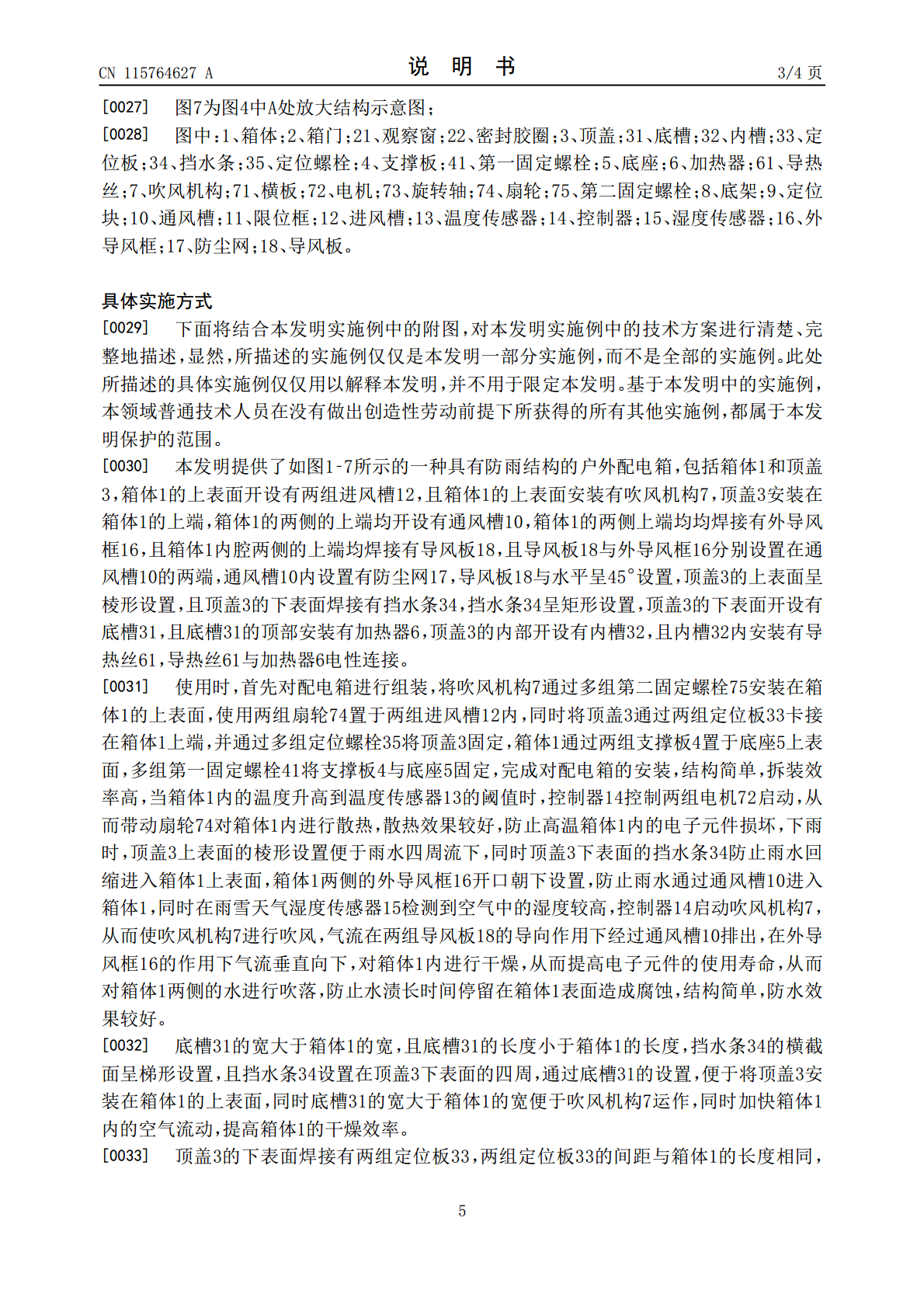

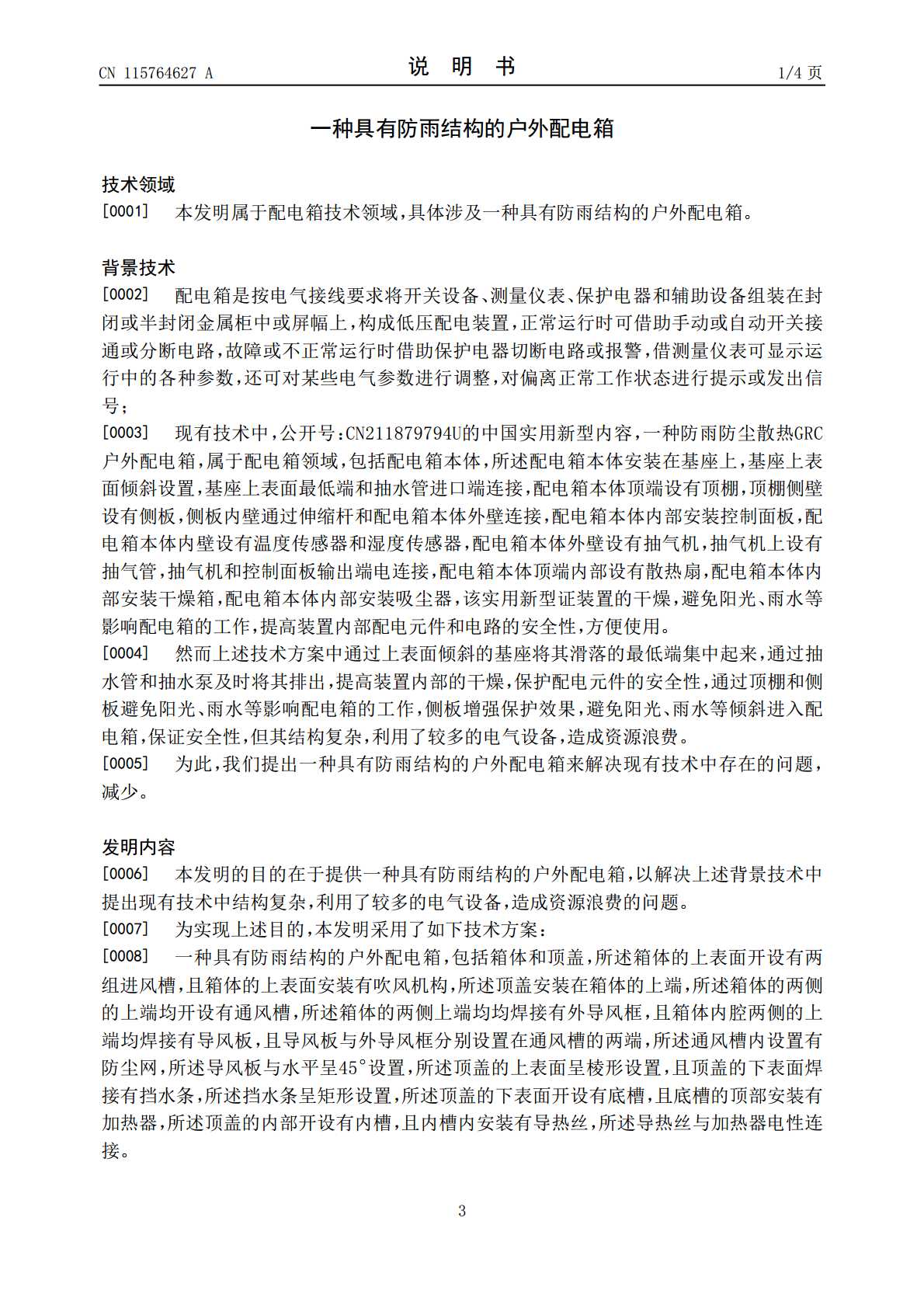

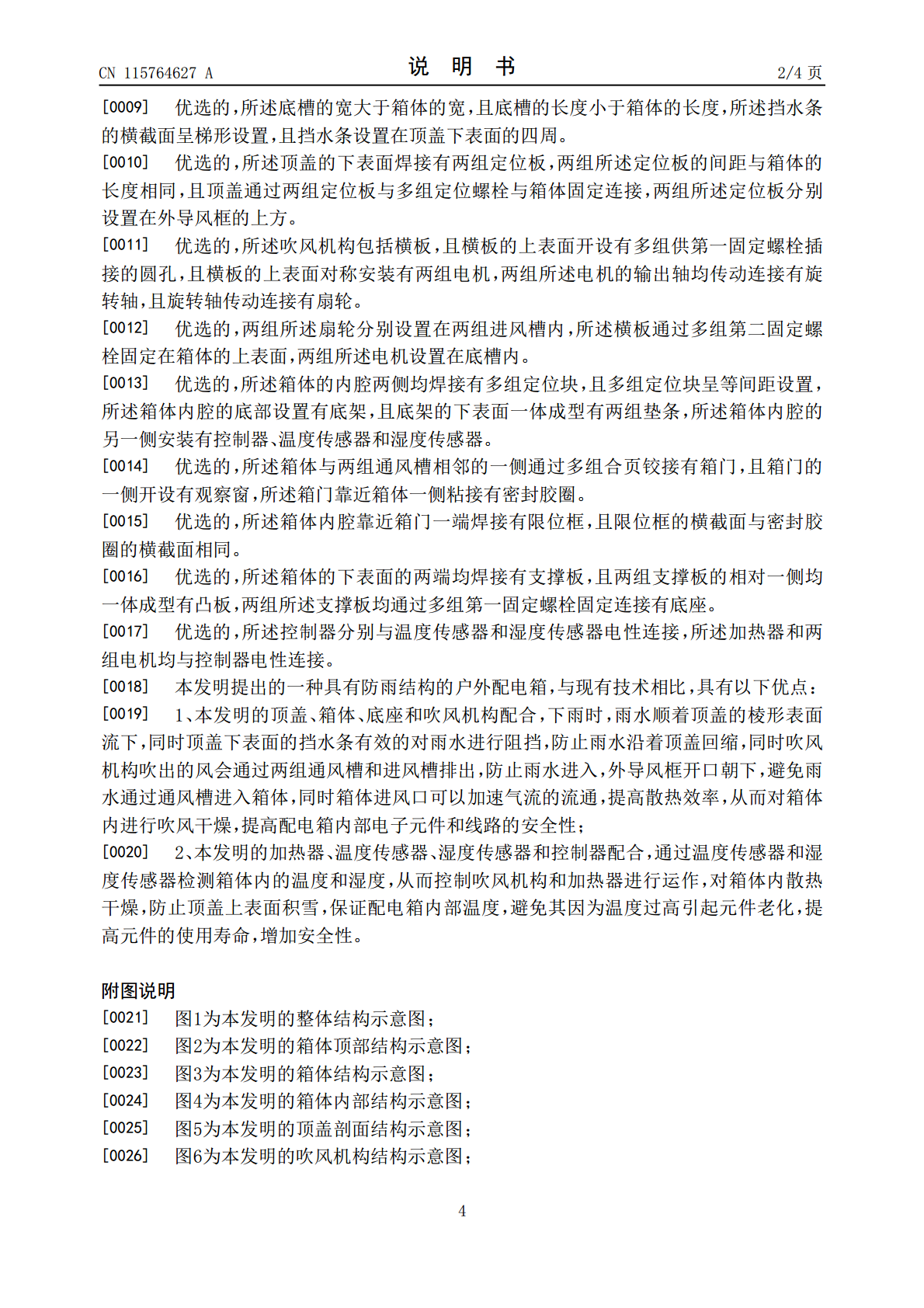

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115764627A(43)申请公布日2023.03.07(21)申请号202211432596.3(22)申请日2022.11.16(71)申请人江苏瑞泓亦新能源科技有限公司地址215300江苏省苏州市昆山市周市镇奣子路33号3号房(72)发明人张华(51)Int.Cl.H02B1/56(2006.01)H02B1/28(2006.01)H02B1/46(2006.01)H02B1/48(2006.01)H02B1/50(2006.01)B01D53/26(2006.01)权利要求书1页说明书4页附图5页(54)发明名称一种具有防雨结构的户外配电箱(57)摘要本发明公开了一种具有防雨结构的户外配电箱，雨水顺着顶盖的棱形表面流下，顶盖下表面的挡水条有效的对雨水进行阻挡，防止雨水沿着顶盖回缩，同时吹风机构吹出的风会通过两组通风槽和进风槽排出，防止雨水进入，外导风框开口朝下，避免雨水通过通风槽进入箱体，同时箱体进风口可以加速气流的流通，提高散热效率，从而对箱体内进行吹风干燥，提高配电箱内部电子元件和线路的安全性；通过温度传感器和湿度传感器检测箱体内的温度和湿度，从而控制吹风机构和加热器进行运作，对箱体内散热干燥，防止顶盖上表面积雪，保证配电箱内部温度，避免其因为温度过高引起元件老化，提高元件的使用寿命，增加安全性。CN115764627ACN115764627A权利要求书1/1页1.一种具有防雨结构的户外配电箱，包括箱体(1)和顶盖(3)，其特征在于：所述箱体(1)的上表面开设有两组进风槽(12)，且箱体(1)的上表面安装有吹风机构(7)，所述顶盖(3)安装在箱体(1)的上端，所述箱体(1)的两侧的上端均开设有通风槽(10)，所述箱体(1)的两侧上端均均焊接有外导风框(16)，且箱体(1)内腔两侧的上端均焊接有导风板(18)，且导风板(18)与外导风框(16)分别设置在通风槽(10)的两端，所述通风槽(10)内设置有防尘网(17)，所述导风板(18)与水平呈45°设置，所述顶盖(3)的上表面呈棱形设置，且顶盖(3)的下表面焊接有挡水条(34)，所述挡水条(34)呈矩形设置，所述顶盖(3)的下表面开设有底槽(31)，且底槽(31)的顶部安装有加热器(6)，所述顶盖(3)的内部开设有内槽(32)，且内槽(32)内安装有导热丝(61)，所述导热丝(61)与加热器(6)电性连接。2.根据权利要求1所述的一种具有防雨结构的户外配电箱，其特征在于：所述底槽(31)的宽大于箱体(1)的宽，且底槽(31)的长度小于箱体(1)的长度，所述挡水条(34)的横截面呈梯形设置，且挡水条(34)设置在顶盖(3)下表面的四周。3.根据权利要求1所述的一种具有防雨结构的户外配电箱，其特征在于：所述顶盖(3)的下表面焊接有两组定位板(33)，两组所述定位板(33)的间距与箱体(1)的长度相同，且顶盖(3)通过两组定位板(33)与多组定位螺栓(35)与箱体(1)固定连接，两组所述定位板(33)分别设置在外导风框(16)的上方。4.根据权利要求1所述的一种具有防雨结构的户外配电箱，其特征在于：所述吹风机构(7)包括横板(71)，且横板(71)的上表面开设有多组供第一固定螺栓(41)插接的圆孔，且横板(71)的上表面对称安装有两组电机(72)，两组所述电机(72)的输出轴均传动连接有旋转轴(73)，且旋转轴(73)传动连接有扇轮(74)。5.根据权利要求4所述的一种具有防雨结构的户外配电箱，其特征在于：两组所述扇轮(74)分别设置在两组进风槽(12)内，所述横板(71)通过多组第二固定螺栓(75)固定在箱体(1)的上表面，两组所述电机(72)设置在底槽(31)内。6.根据权利要求5所述的一种具有防雨结构的户外配电箱，其特征在于：所述箱体(1)的内腔两侧均焊接有多组定位块(9)，且多组定位块(9)呈等间距设置，所述箱体(1)内腔的底部设置有底架(8)，且底架(8)的下表面一体成型有两组垫条，所述箱体(1)内腔的另一侧安装有控制器(14)、温度传感器(13)和湿度传感器(15)。7.根据权利要求1所述的一种具有防雨结构的户外配电箱，其特征在于：所述箱体(1)与两组通风槽(10)相邻的一侧通过多组合页铰接有箱门(2)，且箱门(2)的一侧开设有观察窗(21)，所述箱门(2)靠近箱体(1)一侧粘接有密封胶圈(22)。8.根据权利要求7所述的一种具有防雨结构的户外配电箱，其特征在于：所述箱体(1)内腔靠近箱门(2)一端焊接有限位框(11)，且限位框(11)的横截面与密封胶圈(22)的横截面相同。9.根据权利要求1所述的一种具有防雨结构的户外配电箱，其特征在于：所述箱体(1)的下表面的两端均焊接有支撑板(4)，且两组支
