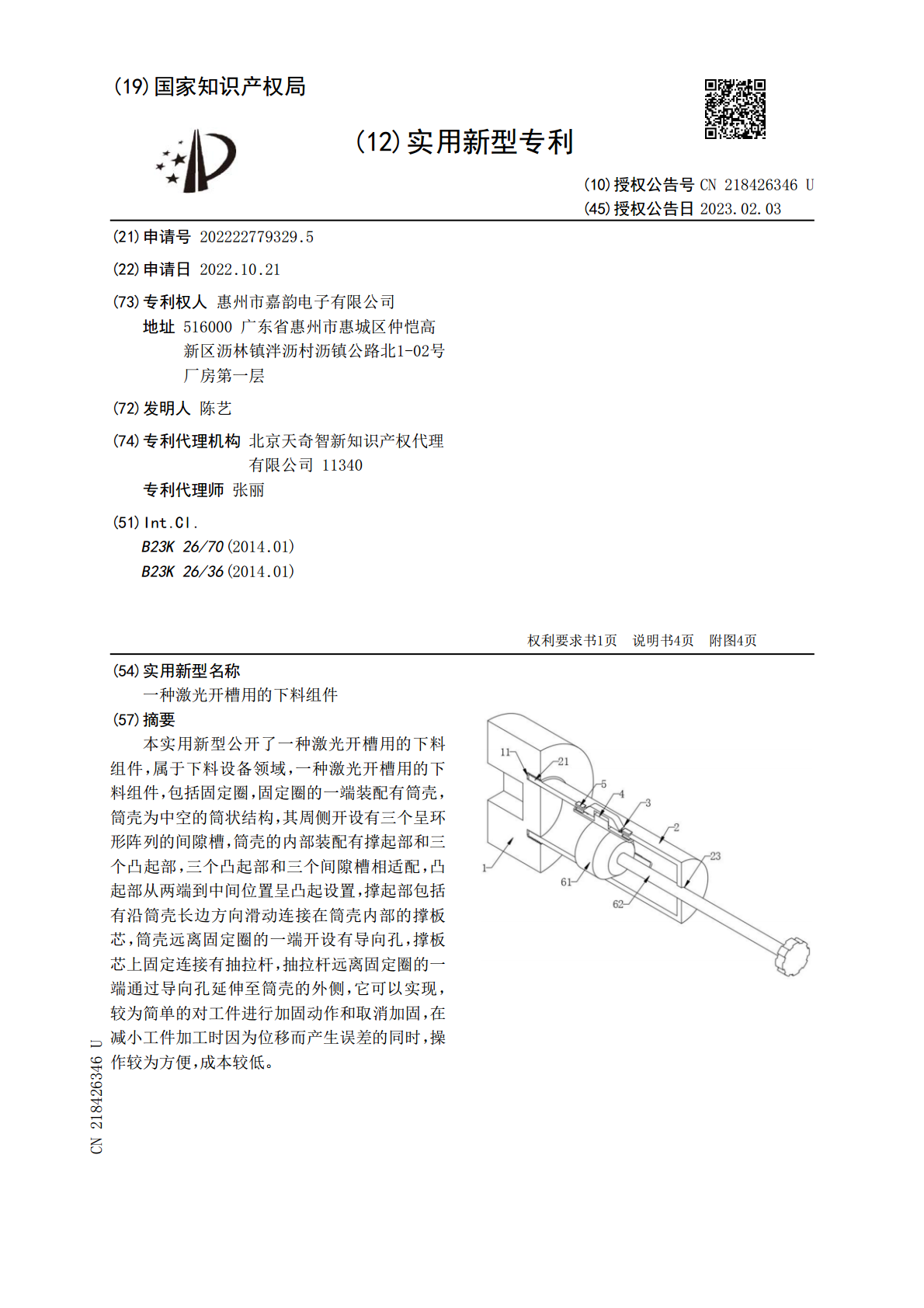

一种激光开槽用的下料组件.pdf
2023-04-19
10金币
555KB
10页
是你****岺呀
实名认证
内容提供者
1/10
2/10
3/10
4/10
5/10
6/10
7/10
8/10
9/10
10/10
在线预览结束，喜欢就下载吧，查找使用更方便
相关资料
一种激光开槽用的下料组件.pdf

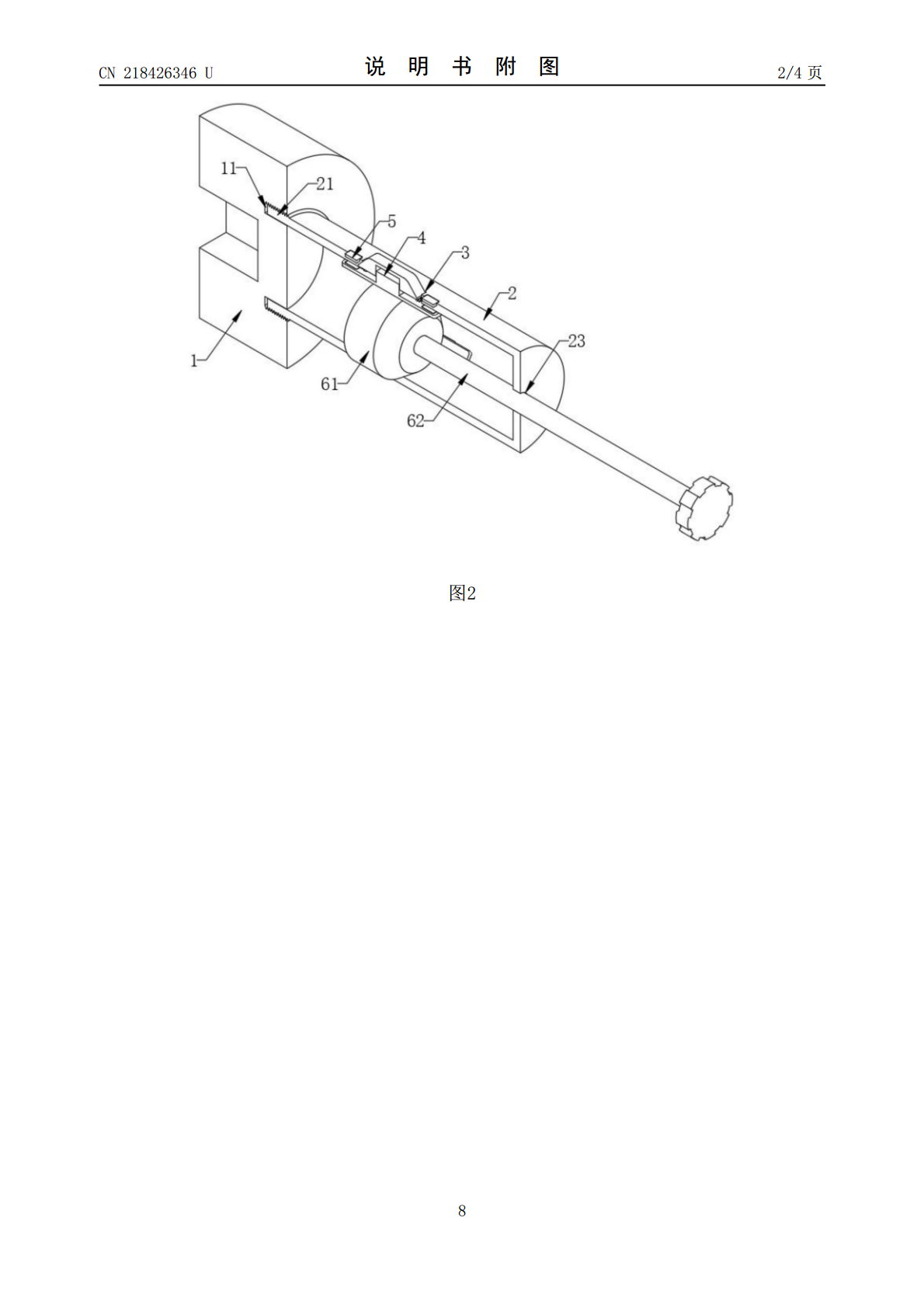

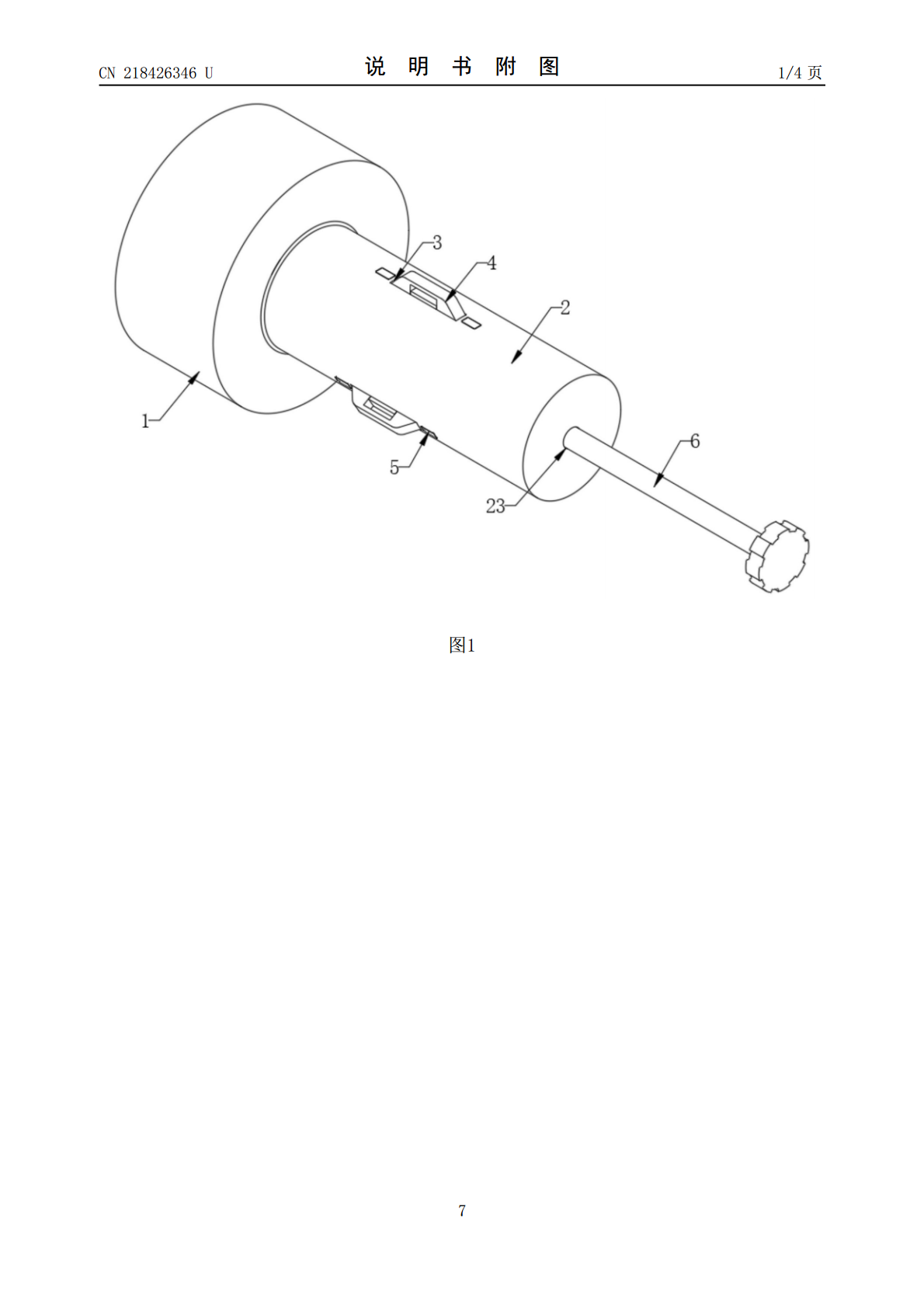

本实用新型公开了一种激光开槽用的下料组件,属于下料设备领域,一种激光开槽用的下料组件,包括固定圈,固定圈的一端装配有筒壳,筒壳为中空的筒状结构,其周侧开设有三个呈环形阵列的间隙槽,筒壳的内部装配有撑起部和三个凸起部,三个凸起部和三个间隙槽相适配,凸起部从两端到中间位置呈凸起设置,撑起部包括有沿筒壳长边方向滑动连接在筒壳内部的撑板芯,筒壳远离固定圈的一端开设有导向孔,撑板芯上固定连接有抽拉杆,抽拉杆远离固定圈的一端通过导向孔延伸至筒壳的外侧,它可以实现,较为简单的对工件进行加固动作和取消加固,在减小工件加工
