一种电涌保护器.pdf

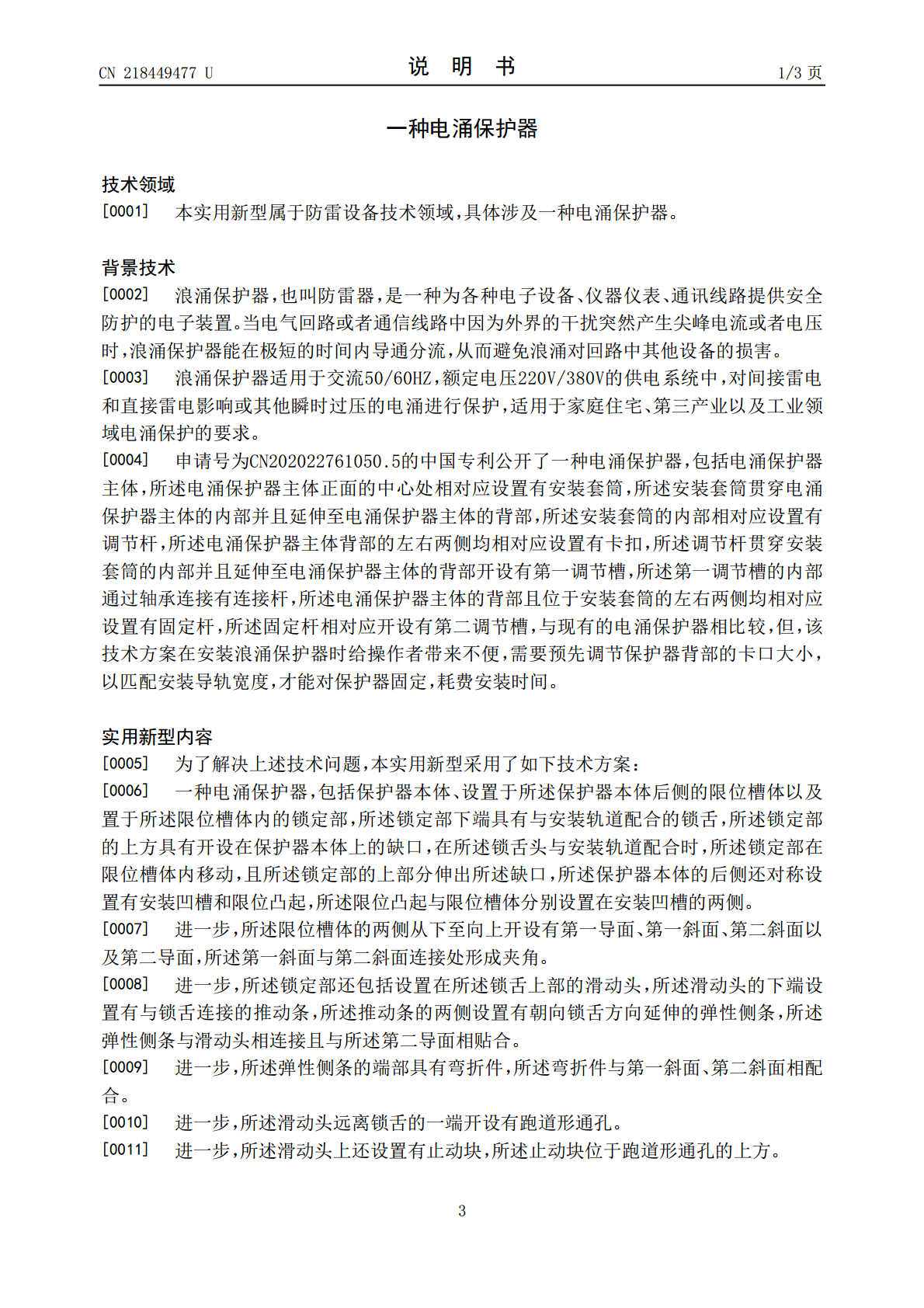

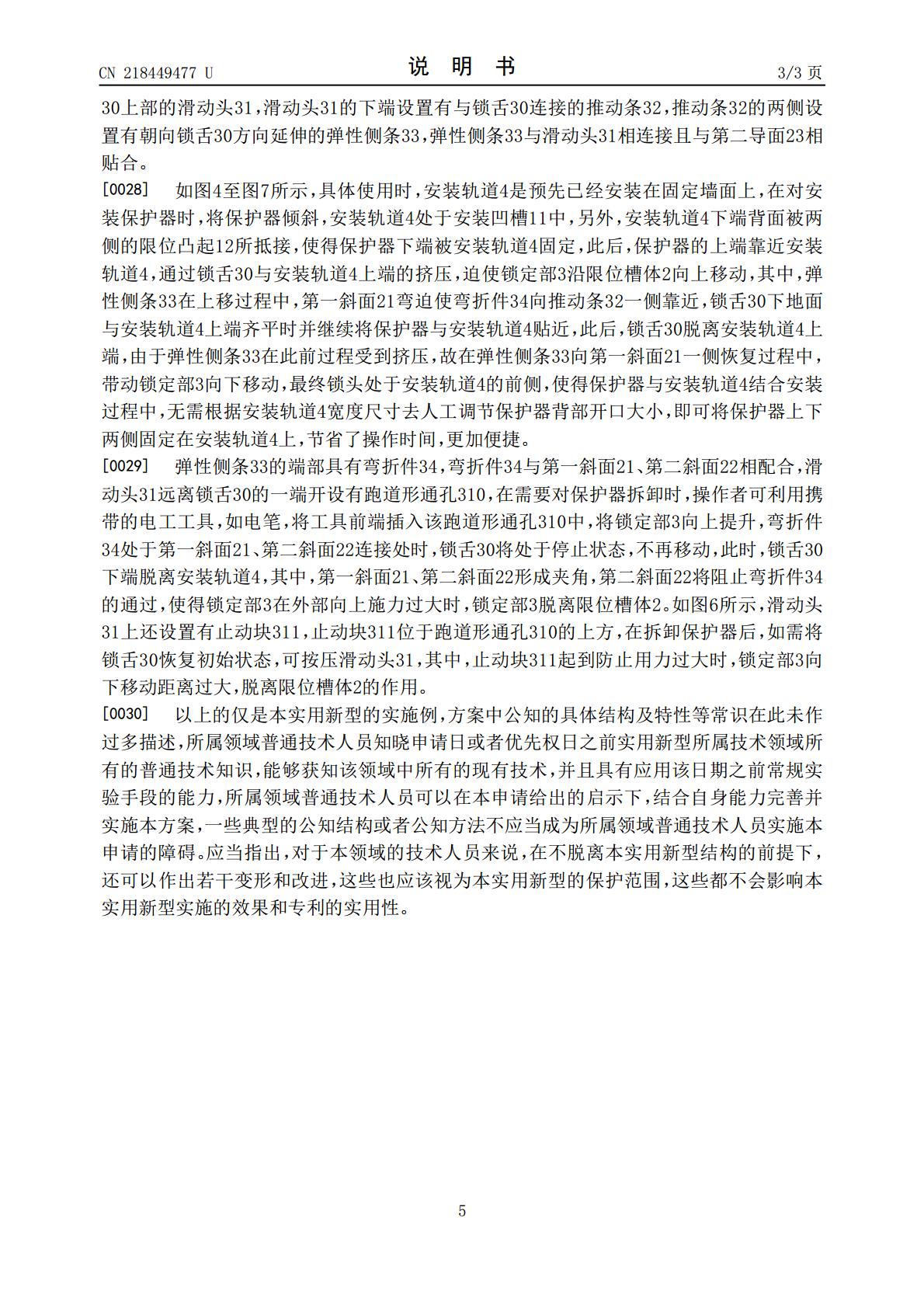

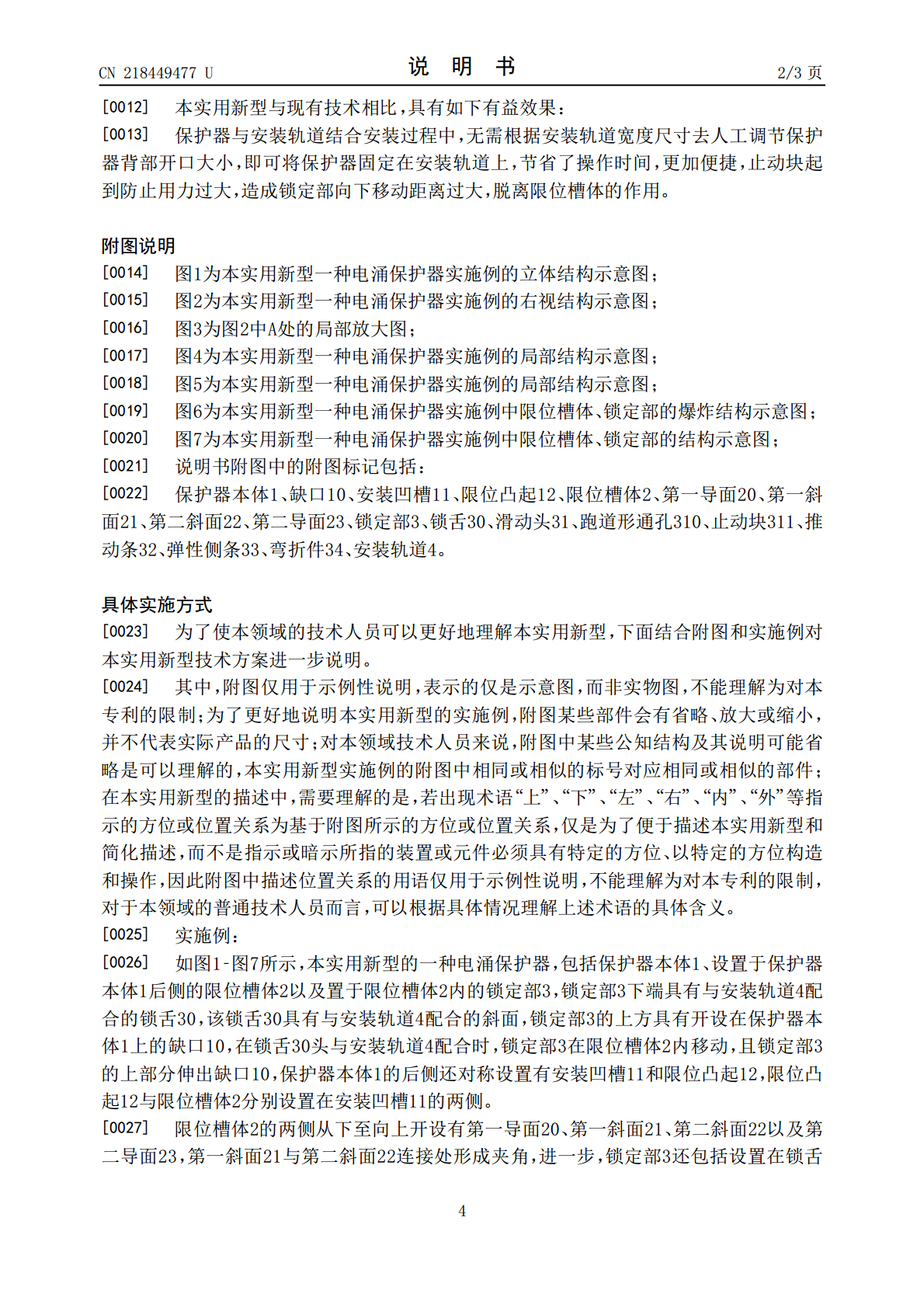

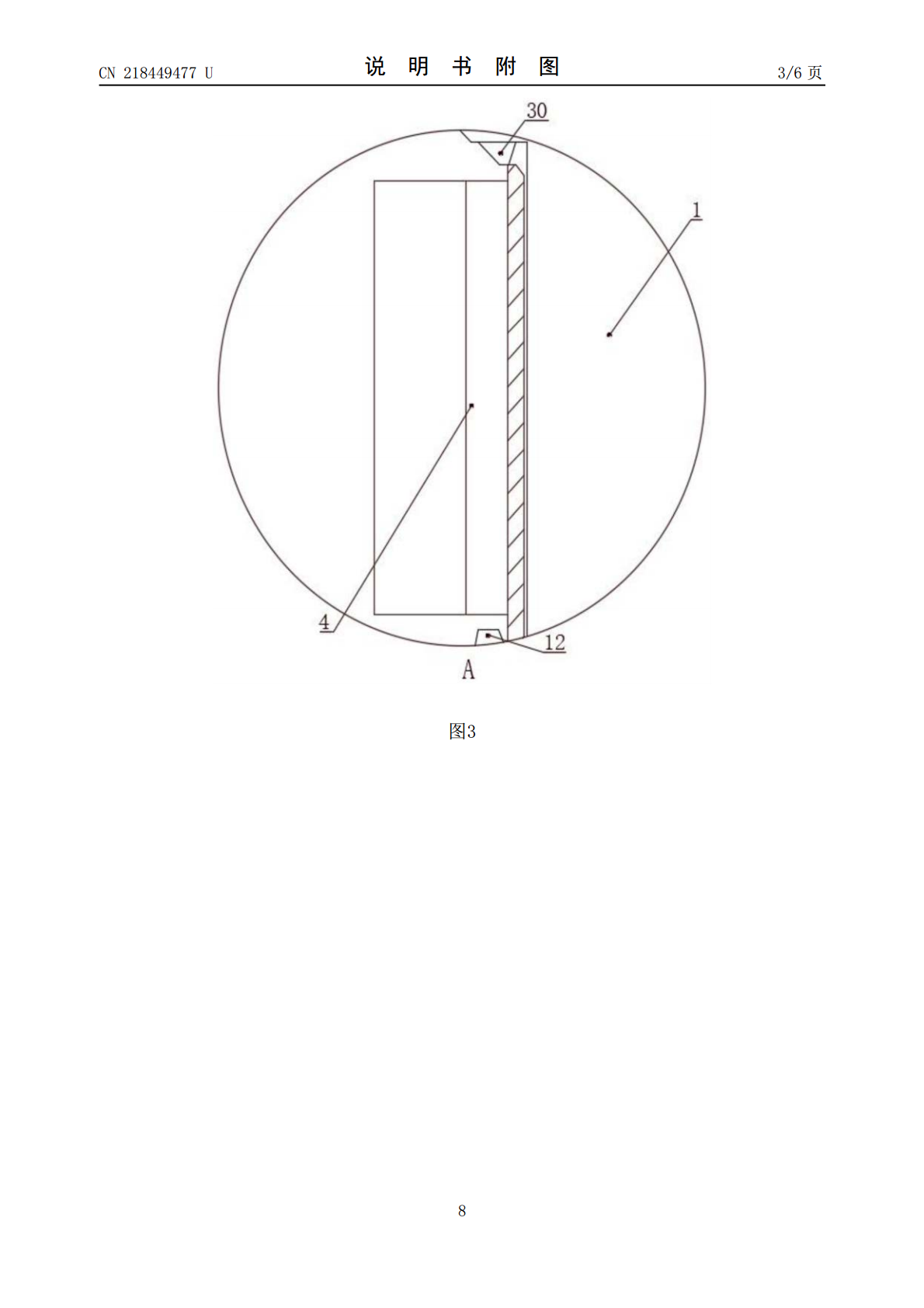

本实用新型属于防雷设备技术领域,具体涉及一种电涌保护器,包括保护器本体、设置于所述保护器本体后侧的限位槽体以及置于所述限位槽体内的锁定部,所述锁定部下端具有与安装轨道配合的锁舌,所述锁定部的上方具有开设在保护器本体上的缺口,在所述锁舌头与安装轨道配合时,所述锁定部在限位槽体内移动,且所述锁定部的上部分伸出所述缺口,所述保护器本体的后侧还对称设置有安装凹槽和限位凸起,所述限位凸起与限位槽体分别设置在安装凹槽的两侧,本实用新型解决了现在技术中对浪涌保护器安装时给操作者带来不便,需要预先调节保护器背部的卡口大小
2023-04-19
10
536KB
一种新型电涌保护器.pdf
本发明涉及一种新型电涌保护器，主要包括分断开关、脱扣机构、惯性装置(惯性轮)、缓冲位移弹片、电磁铁、双金属片、防雷元件和上、下接线端。所述上接线端与分断开关、电磁铁、防雷元件、下接线端串联连接；电磁铁能带动脱扣机构运动，脱扣机构上安装有缓冲位移弹片和惯性装置(惯性轮)，确保当电磁铁顶杆持续动作时才动作，而电磁铁顶杆在雷电流通过瞬间速动又恢复，脱扣机构不动作，确保分断开关正确分断SPD故障通路；防雷元件的温度通过热传导贴片传至双金属片，温度过高时双金属片能够变形带动脱扣机构运动，分断电路。此发明具有全面防雷
2023-10-14
10
381KB
一种新型电涌保护器.pdf

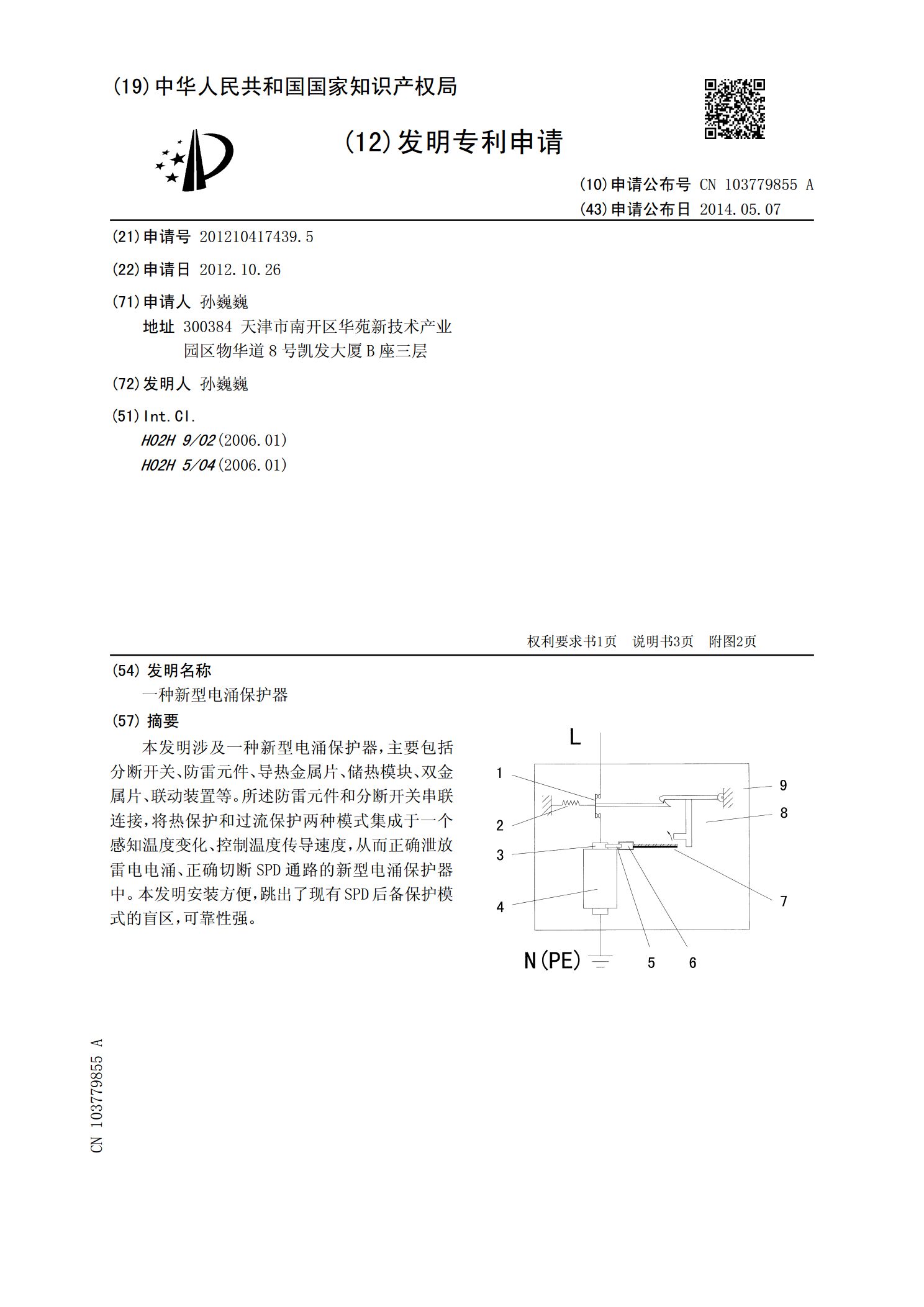

本发明涉及一种新型电涌保护器，主要包括分断开关、防雷元件、导热金属片、储热模块、双金属片、联动装置等。所述防雷元件和分断开关串联连接，将热保护和过流保护两种模式集成于一个感知温度变化、控制温度传导速度，从而正确泄放雷电电涌、正确切断SPD通路的新型电涌保护器中。本发明安装方便，跳出了现有SPD后备保护模式的盲区，可靠性强。
2023-06-28
10
366KB
一种新型电涌保护器.pdf
本发明涉及一种新型电涌保护器，主要包括分断开关、电流传感器1、电流传感器2、检测驱动单元、分断执行机构、电感和防雷器件，所述防雷器件和分断开关串联连接，电涌保护器中检测驱动单元依据电流传感器1检测线路中的漏电流状态信息，从而对分断执行机构进行驱动，带动分断开关动作，使SPD从防护线路中脱离；电流传感器2检测线路中的工频电流，直接驱动分断执行机构，带动分断开关，切断SPD通路。本发明安装方便，跳出了现有SPD后备保护模式的盲区，可靠性强。
2023-06-28
10
342KB
一种新型电涌保护器.pdf

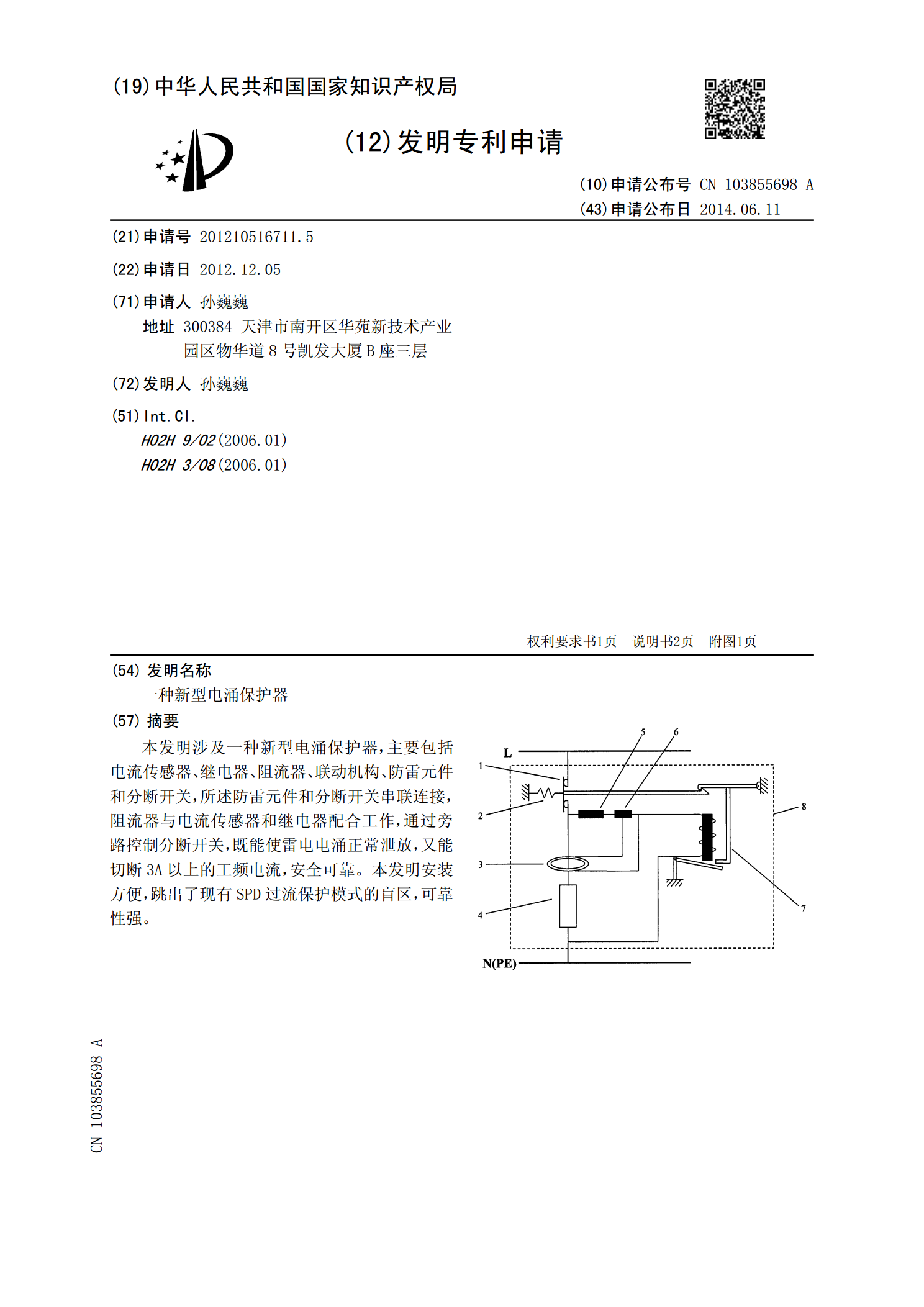

本发明涉及一种新型电涌保护器，主要包括电流传感器、继电器、阻流器、联动机构、防雷元件和分断开关，所述防雷元件和分断开关串联连接，阻流器与电流传感器和继电器配合工作，通过旁路控制分断开关，既能使雷电电涌正常泄放，又能切断3A以上的工频电流，安全可靠。本发明安装方便，跳出了现有SPD过流保护模式的盲区，可靠性强。
