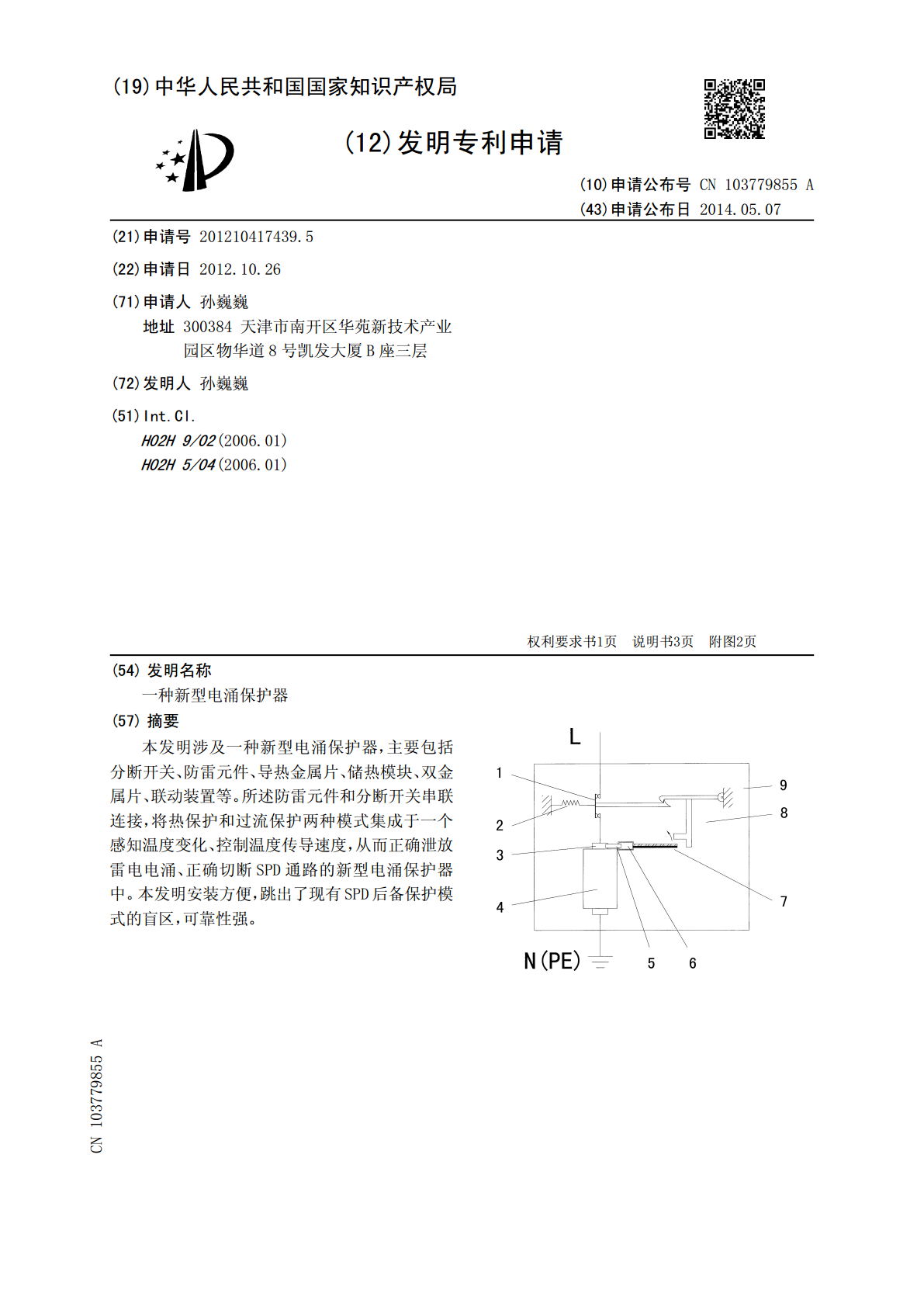

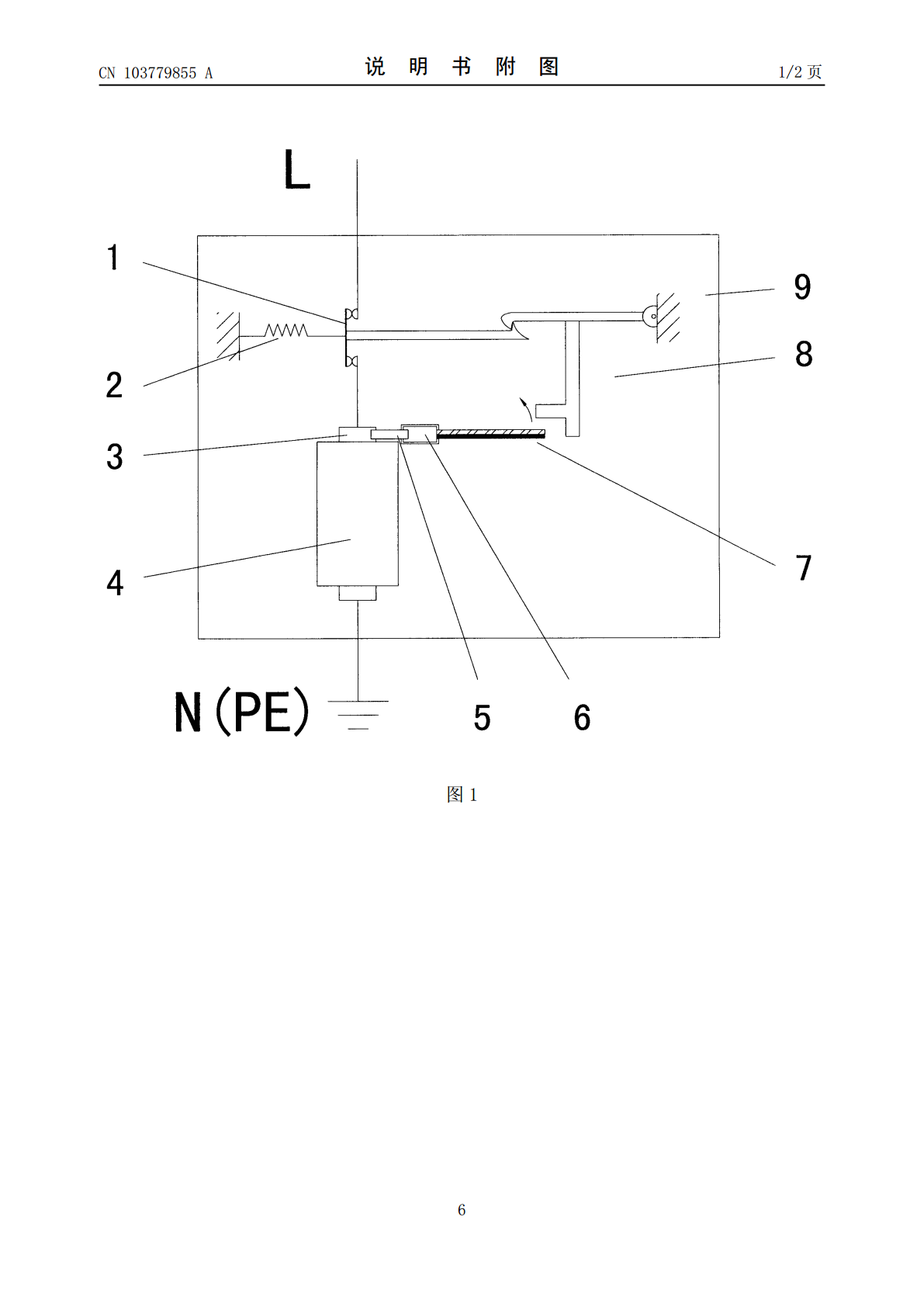

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号(10)申请公布号CNCN103779855103779855A(43)申请公布日2014.05.07(21)申请号201210417439.5(22)申请日2012.10.26(71)申请人孙巍巍地址300384天津市南开区华苑新技术产业园区物华道8号凯发大厦B座三层(72)发明人孙巍巍(51)Int.Cl.H02H9/02(2006.01)H02H5/04(2006.01)权权利要求书1页利要求书1页说明书3页说明书3页附图2页附图2页(54)发明名称一种新型电涌保护器(57)摘要本发明涉及一种新型电涌保护器，主要包括分断开关、防雷元件、导热金属片、储热模块、双金属片、联动装置等。所述防雷元件和分断开关串联连接，将热保护和过流保护两种模式集成于一个感知温度变化、控制温度传导速度，从而正确泄放雷电电涌、正确切断SPD通路的新型电涌保护器中。本发明安装方便，跳出了现有SPD后备保护模式的盲区，可靠性强。CN103779855ACN1037985ACN103779855A权利要求书1/1页1.一种新型电涌保护器，其特征是：将分断开关、防雷元件、导热金属片、储热模块、双金属片、联动装置集成与一体，装于壳体。2.根据权利要求1所述的一种新型电涌保护器，其特征是：加入储能材料，将热保护和过流保护两种模式集成于一个感知温度变化、控制温度传导速度，从而正确泄放雷电电涌、正确切断SPD通路的新型电涌保护器中。3.根据权利要求1所述的一种新型电涌保护器，其特征是：分断开关与防雷器件串联连接。4.根据权利要求1所述的新型电涌保护器，其特征是：导热金属片由防雷元件的电极引脚引出，与电极引脚可通过压接或焊接的方式相连。5.根据权利要求1所述的新型电涌保护器，其特征是：导热金属片以贴片的方式紧紧粘贴在防雷元件的表面。6.根据权利要求1所述的新型电涌保护器，其特征是：储热模块由储热材料构成，对急速变化的热量和温度的传导具有缓冲和抑制作用，能够正常泄放雷电电涌。7.根据权利要求1所述的新型电涌保护器，其特征是：外壳中嵌入螺钉组合件。2CN103779855A说明书1/3页一种新型电涌保护器技术领域[0001]本发明属于电子电气设备的电涌防护技术领域。背景技术[0002]雷电是由带电的云在空中放电导致的一种特殊的天气现象。雷电是造成电子设备损坏的重要原因，它威胁建筑、铁路、民航、通信、工控、军事等各个领域电子信息系统的安全稳定运行。在与电子设备连接的电源线、信号线以及控制线等金属线路上安装电涌保护器是雷电防护的重要措施之一。电涌保护器已大量应用于各种领域，在雷电防护中具有重要的作用。其状态的好坏则直接影响其防雷效果，从而对所保护设备的安全带来隐患。[0003]现阶段SPD在使用时通常具有热保护和过流保护(内置或外置)两种保护装置，热保护装置用来防护防雷器件劣化发热，过流保护装置用来防止瞬态过电流或过电压引起的防雷器件击穿短路，同时过流保护做为热保护的一种后备保护方式，故此在大多数场合都可以起到有效的防护作用。[0004]但由于热保护装置的灵敏度低，对于缓慢升温过程尚可起到有效的防护，但对于低(中)压系统中由于持续工频过电压状态下引起的急剧升温情况，热保护脱扣装置不能及时感知此过程而不发生动作，致使防雷器件被击穿，工频电流进入SPD线路，此时工频电流值没有达到过流保护装置的启动值时，过流保护装置也不会发生动作，从而导致SPD起火。[0005]综上所述，现行SPD在防护角度存在严重的保护盲区，在此区域，热保护装置和过流保护装置都不能动作，从而出现严重的安全隐患。发明内容[0006]为了有效解决现有技术中的以上问题，本发明提出一种安装方便且性能可靠的用于电源系统的新型电涌保护器。[0007]本发明采用以下技术方案：本发明是用于电力电子线路系统中的电涌保护器，所述电涌保护器主要包括分断开关、防雷元件、导热金属片、储热模块、双金属片、联动装置等。将热保护和过流保护两种模式集成于一个感知温度变化、控制温度传导速度，从而正确泄放雷电电涌、正确切断SPD通路的新型电涌保护器中。[0008]所述防雷元件和分断开关串联，防雷元件一端电极引脚引出导热金属片，或由防雷元件表面引出导热金属片，再与储能模块串联，储能模块连接双金属片。当储能模块的热量和温度到达其门限值时，能够驱使双金属片变形达到变形量(此热量和温度的门限值，以及双金属片的变形量是经过计算推导得到的)，带动联动装置，拉开分断开关，切断整个SPD通路。[0009]所述分断开关、防雷元件、导热金属片、储热模块、双金属片、联动装置，均设置在一个壳体内，是一个整体的新型电涌保护器。[0010]本发明的特征在于：3CN103779855A说明书2/3页[0
