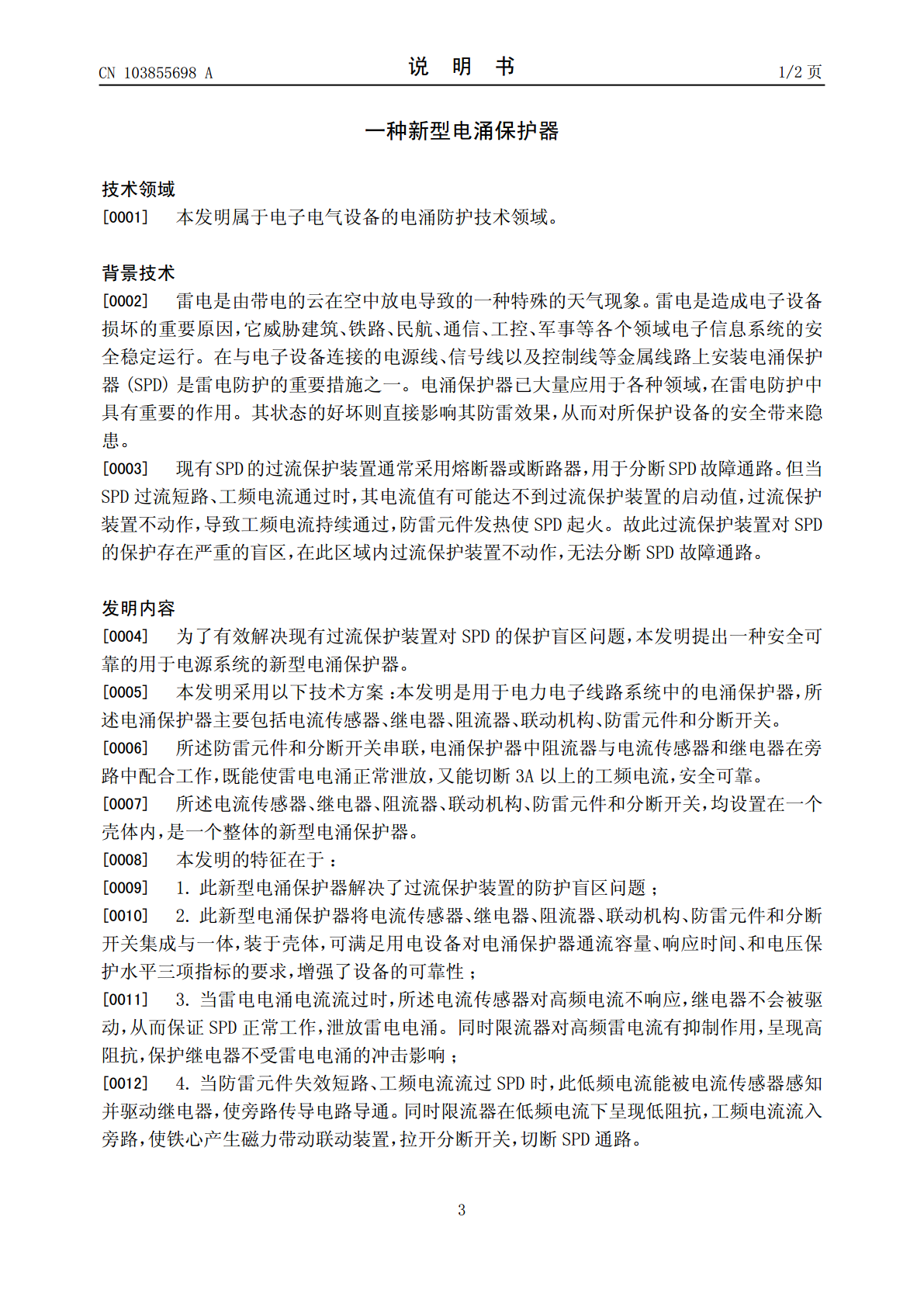

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号(10)申请公布号CNCN103855698103855698A(43)申请公布日2014.06.11(21)申请号201210516711.5(22)申请日2012.12.05(71)申请人孙巍巍地址300384天津市南开区华苑新技术产业园区物华道8号凯发大厦B座三层(72)发明人孙巍巍(51)Int.Cl.H02H9/02(2006.01)H02H3/08(2006.01)权权利要求书1页利要求书1页说明书2页说明书2页附图1页附图1页(54)发明名称一种新型电涌保护器(57)摘要本发明涉及一种新型电涌保护器，主要包括电流传感器、继电器、阻流器、联动机构、防雷元件和分断开关，所述防雷元件和分断开关串联连接，阻流器与电流传感器和继电器配合工作，通过旁路控制分断开关，既能使雷电电涌正常泄放，又能切断3A以上的工频电流，安全可靠。本发明安装方便，跳出了现有SPD过流保护模式的盲区，可靠性强。CN103855698ACN1038569ACN103855698A权利要求书1/1页1.一种新型电涌保护器，其特征是：将电流传感器、继电器、阻流器、联动机构、防雷元件和分断开关集成与一体，装于壳体。2.根据权利要求1所述的一种新型电涌保护器，其特征是：用一种旁路传导模式，能够分断大于3A的工频电流，又确保雷电电涌顺利泄放。3.根据权利要求1所述的一种新型电涌保护器，其特征是：分断开关与防雷元件串联连接。4.根据权利要求1所述的新型电涌保护器，其特征是：电流传感器对于高频雷电流的感应有抑制作用。5.根据权利要求1所述的新型电涌保护器，其特征是：阻流器可以由电阻、电感、电容等电气元件组成。6.根据权利要求1所述的新型电涌保护器，其特征是：阻流器在高频电流流过时呈现高阻抗，在低频电流流过时呈现低阻抗。7.根据权利要求1所述的新型电涌保护器，其特征是：阻流器对继电器起保护作用。8.根据权利要求1所述的新型电涌保护器，其特征是：继电器可以由可控硅、光电继电器、半导体开关等电气元件组成。9.根据权利要求1所述的新型电涌保护器，其特征是：旁路中铁心直接通过电网工频电流驱动。10.根据权利要求1所述的新型电涌保护器，其特征是：外壳中嵌入螺钉组合件。2CN103855698A说明书1/2页一种新型电涌保护器技术领域[0001]本发明属于电子电气设备的电涌防护技术领域。背景技术[0002]雷电是由带电的云在空中放电导致的一种特殊的天气现象。雷电是造成电子设备损坏的重要原因，它威胁建筑、铁路、民航、通信、工控、军事等各个领域电子信息系统的安全稳定运行。在与电子设备连接的电源线、信号线以及控制线等金属线路上安装电涌保护器(SPD)是雷电防护的重要措施之一。电涌保护器已大量应用于各种领域，在雷电防护中具有重要的作用。其状态的好坏则直接影响其防雷效果，从而对所保护设备的安全带来隐患。[0003]现有SPD的过流保护装置通常采用熔断器或断路器，用于分断SPD故障通路。但当SPD过流短路、工频电流通过时，其电流值有可能达不到过流保护装置的启动值，过流保护装置不动作，导致工频电流持续通过，防雷元件发热使SPD起火。故此过流保护装置对SPD的保护存在严重的盲区，在此区域内过流保护装置不动作，无法分断SPD故障通路。发明内容[0004]为了有效解决现有过流保护装置对SPD的保护盲区问题，本发明提出一种安全可靠的用于电源系统的新型电涌保护器。[0005]本发明采用以下技术方案：本发明是用于电力电子线路系统中的电涌保护器，所述电涌保护器主要包括电流传感器、继电器、阻流器、联动机构、防雷元件和分断开关。[0006]所述防雷元件和分断开关串联，电涌保护器中阻流器与电流传感器和继电器在旁路中配合工作，既能使雷电电涌正常泄放，又能切断3A以上的工频电流，安全可靠。[0007]所述电流传感器、继电器、阻流器、联动机构、防雷元件和分断开关，均设置在一个壳体内，是一个整体的新型电涌保护器。[0008]本发明的特征在于：[0009]1.此新型电涌保护器解决了过流保护装置的防护盲区问题；[0010]2.此新型电涌保护器将电流传感器、继电器、阻流器、联动机构、防雷元件和分断开关集成与一体，装于壳体，可满足用电设备对电涌保护器通流容量、响应时间、和电压保护水平三项指标的要求，增强了设备的可靠性；[0011]3.当雷电电涌电流流过时，所述电流传感器对高频电流不响应，继电器不会被驱动，从而保证SPD正常工作，泄放雷电电涌。同时限流器对高频雷电流有抑制作用，呈现高阻抗，保护继电器不受雷电电涌的冲击影响；[0012]4.当防雷元件失效短路、工频电流流过SPD时，此低频电流能被电流传感器感知并驱动继电器，使旁路传导电路导通。同时限流器在低频
