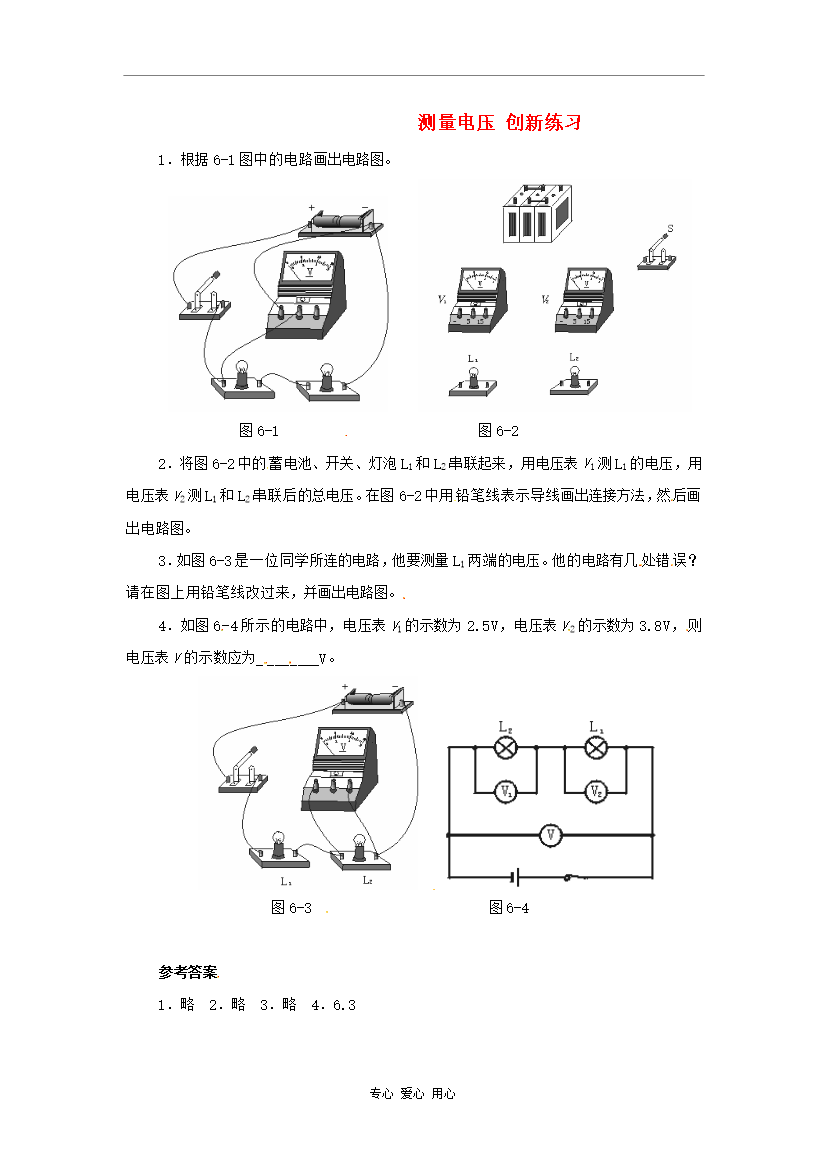

用心爱心专心测量电压同步练习1一、选择题（共30分）1、电源向电路提供的是（）A、电流B、电压C、电量D、电荷2、用电压表较为准确地测一个实验室蓄电池（由3个单个蓄电池组成）两端的电压时，正确的是（）A.蓄电池的两极应接在电压表“─”、“3”伏接线柱上B.蓄电池的两极应接在电压表“─”、“15”伏接线柱上C.以上两种接法效果相同D.以上两种接法都不行3、如图是用电压表测量某段电路两端的电压时，把电压表的“+”和“3”两个接线柱接入电路，电压表指针所指的位置，其正确的记录是（）A、10.6VB、2.6C、13VD、2.6V4、如图所示，用电压表测灯泡两端的电压的电路图，正确的是（）+-V-+VV+-V-+ABCD5、如图所示，电源电压保持不变，当开关S1断开S2接通时，电压表示数为4.5伏；当开关S1接通S2断开时，电压表示数为3伏；则L1和L2两端电压分别是（）VS2L1L2S1A.3伏和4.5伏B.1.5伏和4.5伏C.3伏和1.5伏D.1.5伏和3伏6、如图是某同学做实验时的错误电路图，当闭合开关后将（）VSLA、灯泡L的灯丝烧断B、电压表一定烧坏C、电源损坏D、电压表指针有明显偏转二、填空题（共42分）7、电压是使发生定向移动，形成的原因。8、一节干电池的电压是伏；家庭电路的电压是伏；动力电路的电压是伏；对人体安全的电压。9、电压用符号表示，电压单位是，单位符号是。10、500伏=______千伏=______毫伏。11、测量电压的仪表是，符号是。使用时必须将它联在被测电路的。电压表的“+”接线柱必须连在被测电路靠近电源极的一端。所测电压值不能超过电压表的。12、如图所示为电压表的示意图。使用“-”和“3”两接线柱时量程为伏，所测电压为伏。若使用“-”和“15”两接线柱时量程为伏，所测电压为伏。三、作图题（共12分）13、如图是一种常用电压表的表盘。请在图上画出用它测量1节干电池两端电压时的接线情况及指针所在的位置。14、如图所示，现要用电流表测量L中的电流强度，用电压表测量L两端的电压，请在图中圆圈内标明哪一个是电流表，哪一个是电压表，并标明电表的正负接线柱。LS四、说理题（8分）15、电压表可以用来判断电路中的常见故障。如图所示，闭合电键后灯不亮，用电压表测得电源两端电压为6伏，灯两端电压为零伏，电键两端电压为6伏。已知导线良好，导线与接线柱连接正常。某同学据此认为电路的故障是断路，可能是电键接触不良，而小灯灯丝未断。你认为对否？请说说你的理由。L1VL2ACB16、按如图连接的电路，电压表与灯L1并联，测量L1灯两端的电压U1。若测量完后要改测L2灯两端的电压U2，有人说只需将电压表接B的一头改接C即可，这种说法正确吗？应该如何做？五、探究题（8分）17、有一个电源我们只知道它的电压在20-30V之间，你能用我们实验室里的电压表直接测出其电压吗？为什么？如果不能，请你利用我们在实验室里做实验用的器材（如开关、灯泡、导线等）想办法测出这个电源的电压（画出实验电路图并简述方法）。答案一、选择题（共30分）题号123456答案BBDCCD二、填空题（共42分）7、自由电荷；电流。8、1.5；220；380伏；36。9、U；伏特；V。10、0.5；500000。11、电压表；eq\o\ac(○,V)；并；两端；“+”；量程。12、3；1.8；15；9。三、作图题（共12分）13、解：如下图。LV+VAS+V__14、解：如下图所示。四、说理题（8分）15、答：这位同学的分析是正确的。用电压表测得电键两端电压为6伏，说明电键左端至电源正极的线路是好的，电键右端至电源负极的线路也是好的，只有电键两个接头间的线路有问题。因此可能是电键接触不良。16、答：因电压表并联在A、B两点时测的是L1的电压，电压表并联在A、C两点时测的是L1、L2的总电压，由串联电路中电压关系可知，两次测量电压之差即为灯L2的电压，所以这种说法是正确的。五、探究题（8分）17、答：实验室里的电压表最大量程只有15V，因而不能直接测出该电压值；可用两个相同的灯泡串联起来接在电源上，测出一个灯泡的电压值，就可根据串联电路中电压分配的知识求出电源的电压（电源的电压为每个灯两端电压的2倍）。如图所示。V用心爱心专心测量电压同步练习2一、选择题（共35分）1、下列关于电压的说法中，不正确的是（）A.电压是电路中形成电流的原因B.只要电路两端有电压，电路中就一定有电流C.电路中有电流时，电路两端一定有电压D.电源是提供电压的装置2、在如图所示的电路中，当接通开关S后，电压表的示数表示（）L1VL2SA.L1两端电压B.L2两端电压C.电源电压D.L1和L2两端电压3、如图所示电路，电源电压6伏，导线完好，接线处良好。当闭合电键时，两灯均不发光，电压表数为6伏。由
