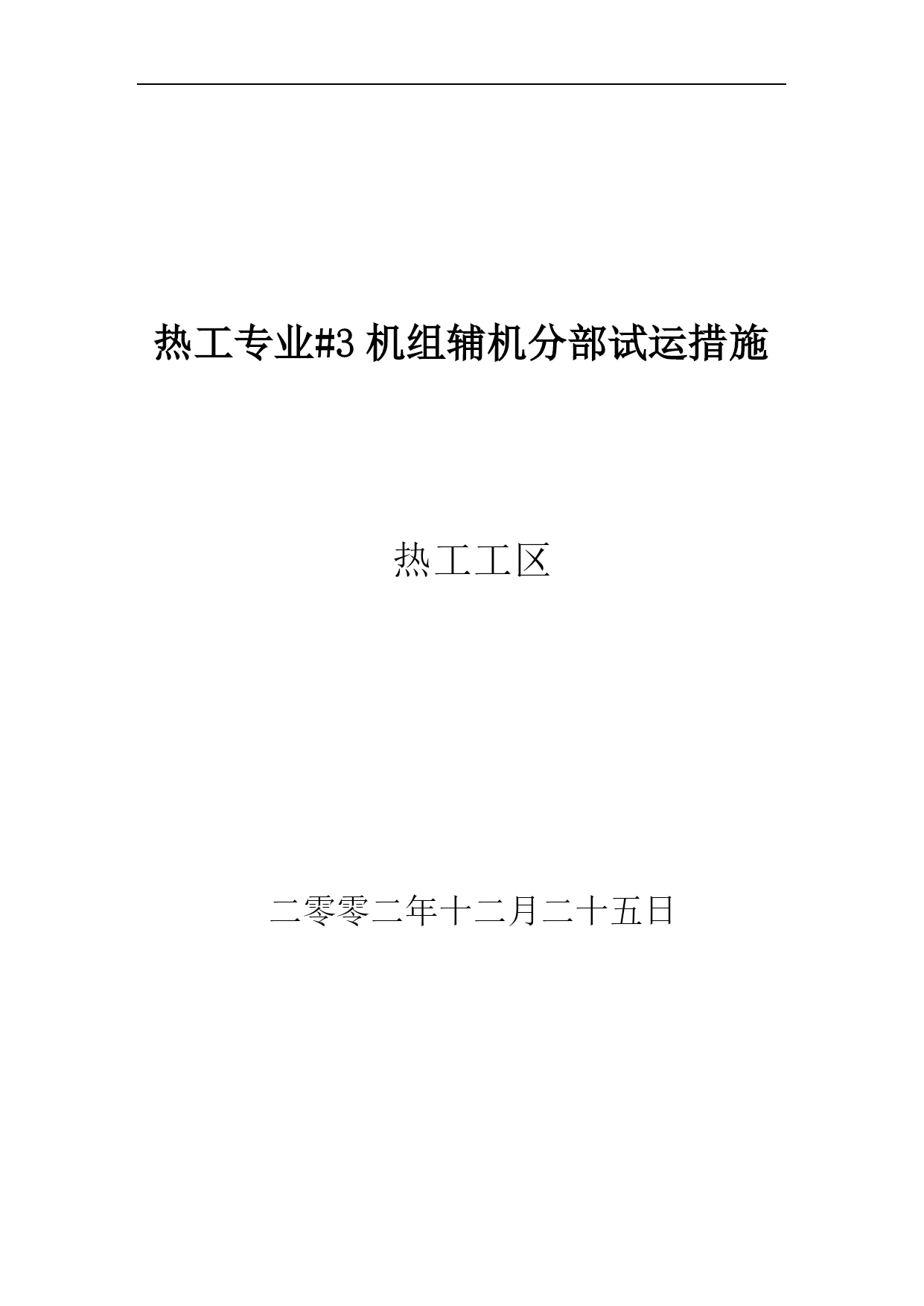

#3机组辅机试运措施.doc

热工专业#3机组辅机分部试运措施热工工区二零零二年十二月二十五日项目名称：总工：日期：工程科：日期：安监科：日期：工区：日期：编写：日期：编制部门：热工专业#3机组辅机分部试运措施热工专业做为#3机辅机分部试运的主要部门之一，为了保证辅机分部试运这关键环节的顺利完成，在总结***#1、#2机组辅机分部试运和整套启动的经验上，特编写能指导#3机组辅机分部试运、整套启动的试运措施及安全防范措施，避免现场试运工作的失误和遗漏，使#3机组顺利完成辅机分部试运、整套启动，确保机组试运行安全可靠。一．编制依据1．1《火电施工质量检验及评定标准》热工仪表篇。（1998版）1．2《电力建设施工及验收技术规范》热工仪表篇。（1998版）1．3电力建设安全工作规程。（1998版）1．4DCS系统厂家施工资料；以及其他热工设备厂家资料。1．5#3机组热控系统施工图。1．6#3机组计算机带电措施。二.分部试运的组织措施2．1热工专业分部试运负责人：调试负责人：技术员：成员：三.热工专业试运的技术措施3．1集控室、电子间、机房整洁、无杂物、照明良好、空调系统投入，保证室内温度，满足OVATION机柜需要。3．2DCS系统上电，软件调试完毕，具备正常操作条件。3．3试运系统机柜的卡件安装接触良好，电缆接线完毕并检查正确无误。3．4试运系统内的所有热控测量仪表、管路应连接正确。仪表校验记录合格齐全、就地仪表具备投入，至本系统的显示仪表接线应正确良好，CRT上显示正常。3．5试运系统内的有关气动执行机构、调节阀、电磁阀的仪用气源管路连接正确，管路吹扫干净，严密性试验合格，气动阀门单体调试完毕，CRT操作正常。3．6试运系统内的电动阀门，单体调校完毕，就地与远操正常，机械动作灵敏，无卡涩。3．7高压辅机如：电动给水泵、真空泵等试转前系统内的施工项目验收合格，调试完毕，按要求投入仪表保护、联锁系统。3．8试运人员应配备好满足试运用的调试仪器，工器具、备品备件等（如：万用表、便携式校验仪、电工工具、对讲机、保险丝等）。3．9投入试运的仪表，标识完整清晰，电缆敷设排放整齐美观，电缆及仪表柜内的铭牌齐全、仪表阀门标识正确无误。3．10配合中试所在CRT上进行辅机功能子组的程控启动试验及保护联锁试验，一切正常，具备启动条件。3．11集控室辅盘热工信号正常投运，报警信号正确。3．12试运系统内的热控仪器、仪表、盘柜，试运前应擦拭干净。四．热工辅机分部试运制度4．1试运人员应统一听从试运小组的指挥，按项目部试运计划、要求，提前做好试运前的检查工作，并做好记录。4．2配合辅机部门按规程正确进行仪表的投入。巡检试运系统内热控仪表元件的状况，发现问题及时处理，需要办理工作票的项目，必须按要求办理施工作业票后再进行消缺。4．3辅机试转时，试运人员必须对试转的设备严格执行巡检制度，每隔一小时记录转机运行参数，试转过程中应坚守岗位，严禁脱岗。4．4热控带电设备由电气送电的，应提前办理设备送电申请单，由申请部门与送电部门按要求确认带电并做好切送电的安全措施。4．5试运过程中辅机相关DCS功能组，保护联锁不正常时，DCS机柜内查线、改线必须通知中试所，改线工作必须做出详细的记录，并履行必须的审批手续，由中试所工作人员完成参数设定，逻辑修改等工作。五．试运的安全防范措施5．1试运人员进入现场必须按规定着装，戴好安全帽，穿绝缘鞋。5．2电源柜及已带电的仪表设备，应悬挂“盘已带电”“备已带电”的警示牌，并拉警戒绳。5．3严格校线工作，分清电源线和信号线，严防误接，杜绝强电进入DCS系统。5．4试运人员不得擅自乱动阀门，按钮等设备仪器，严格执行《电力建设安全工作规程》。5．5所有带电设备的电源保险丝的容量，质量应符合设计或设备技术参数的要求。5．6就地带电设备、盘柜、按规定做好接地线，并检测合格符合要求。5．7调试人员认真检查所有接线，保证接线正确，牢固且接地良好，防止干扰和接线松动引发系统误动。5．8试运人员检查电缆放置情况，电缆应远离火源，热源防止油污落入电缆上，严防电缆着火。5．9集控室，就地设备，消防设施投入使用，消防器材充足。5．10带电作业应严格按电气带电作业安全工作规程执行。5．11试运前，组织参加试运的人员进行上岗培训及考试，合格者方可上岗，试运时应充分了解和熟悉被调试的设备和系统，工器具必须符合工作及安全要求。附件：热工专业辅机试运危险识别、风险评估及控制对策速查参考表。热工工区2002年12月24日附件：危险识别、风险评估及控制对策速查参考表序号危险点危险描述危险级别风险等级管理措施所采取的控制措施（供采用或参考）一般施工场所1带电区可能发生触电事件A2W/班组严禁随意触摸电源开关箱，配电柜等。施工用电2电气设备接线不规范或裸露部份无保护易发生短路或触电B3W/班组电气设备接线
