2021高考物理一轮复习 第一章 运动的描述 匀变速直线运动 实验一 研究匀变速直线运动课件 新人教版.pptx

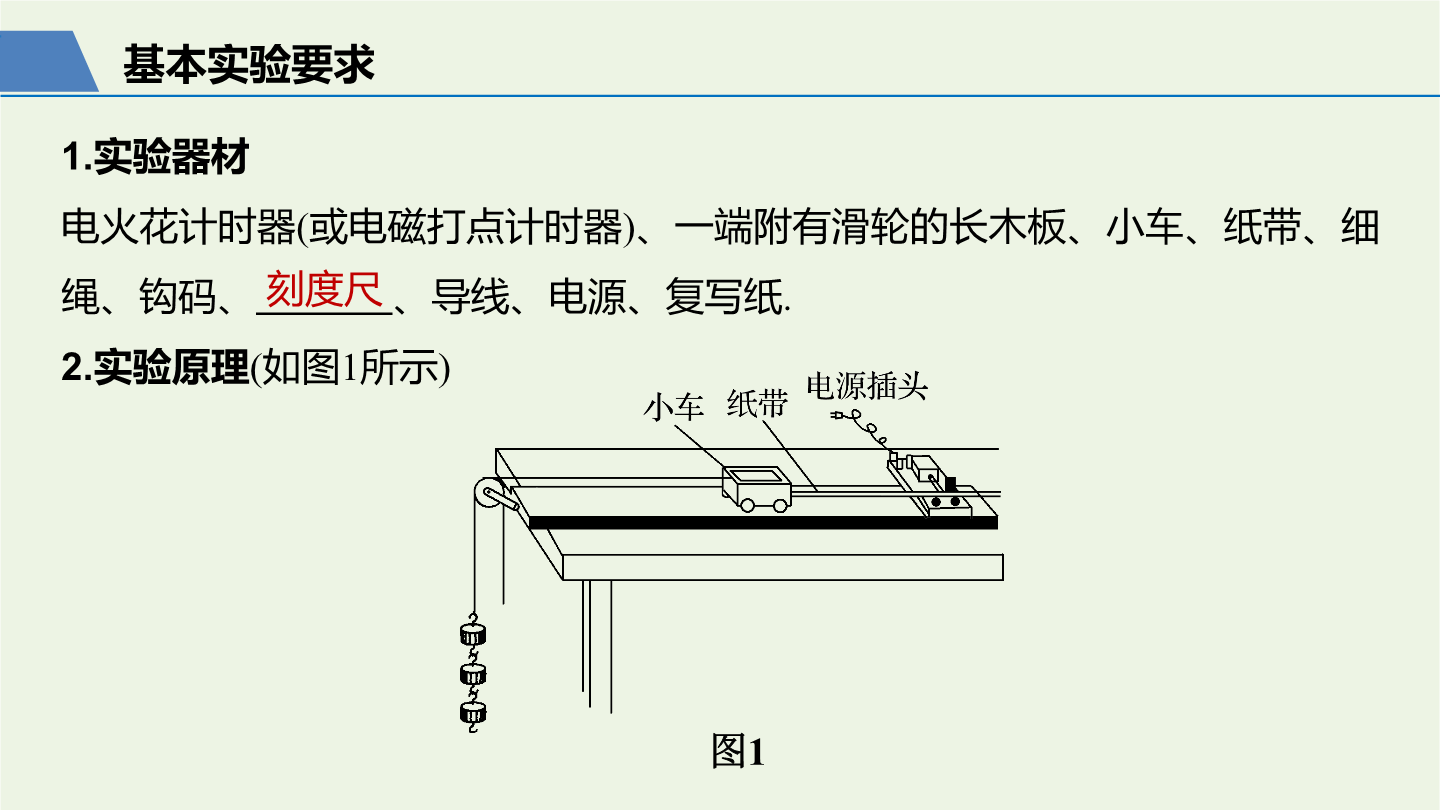

1.实验器材电火花计时器(或电磁打点计时器)、一端附有滑轮的长木板、小车、纸带、细绳、钩码、、导线、电源、复写纸.2.实验原理(如图1所示)3.实验步骤(1)按照如图所示实验装置，把打点计时器固定在长木板的一端，接好电源；(2)把一细绳系在小车上，细绳绕过滑轮，下端挂合适的钩码，纸带穿过打点计时器，固定在小车后面；4.注意事项(1)平行：纸带、细绳要和长木板平行.(2)两先两后：实验中应先接通电源，后让小车运动；实验完毕应先断开电源，后取下纸带.(3)防止碰撞：在到达长木板末端前应让小车停止运动，防止钩码落地及小车与滑轮相撞.(4)减小误差：小车的加速度宜适当大些，可以减小长度测量的相对误差，加速度大小以能在约50cm的纸带上清楚地取出6～7个计数点为宜.(5)小车从靠近打点计时器位置释放.基本实验方法④利用速度—时间图象求加速度a.作出速度—时间图象，通过图象的斜率求解物体的加速度；b.剪下相邻计数点的纸带紧排在一起求解加速度.2.依据纸带判断物体是否做匀变速直线运动(1)x1、x2、x3…xn是相邻两计数点间的距离.(2)Δx是两个连续相等的时间内的位移差：Δx1＝x2－x1，Δx2＝x3－x2….(3)T是相邻两计数点间的时间间隔：T＝0.02ns(打点计时器的频率为50Hz，n为两计数点间计时点的间隔数).(4)Δx＝aT2，只要小车做匀变速直线运动，它在任意两个连续相等的时间间隔内的位移之差就一定相等.教材原型实验解析根据题述，物块加速下滑，在A、B、C、D、E五个点中，打点计时器最先打出的是A点.根据刻度尺读数规则可读出，B点对应的刻度为1.20cm，C点对应的刻度为3.15cm，D点对应的刻度为5.85cm，E点对应的刻度为9.30cm，AB＝1.20cm，BC＝1.95cm，CD＝2.70cm，DE＝3.45cm.变式1(2017·全国卷Ⅰ·22)某探究小组为了研究小车在桌面上的直线运动，用自制“滴水计时器”计量时间.实验前，将该计时器固定在小车旁，如图3(a)所示.实验时，保持桌面水平，用手轻推一下小车.在小车运动过程中，滴水计时器等时间间隔地滴下小水滴，图(b)记录了桌面上连续6个水滴的位置.(已知滴水计时器每30s内共滴下46个小水滴)(1)由图(b)可知，小车在桌面上是_________(填“从右向左”或“从左向右”)运动的.(2)该小组同学根据图(b)的数据判断出小车做匀变速运动.小车运动到图(b)中A点位置时的速度大小为______m/s，加速度大小为_______m/s2.(结果均保留两位有效数字)变式2在“探究小车速度随时间变化的规律”的实验中，如图4甲所示为记录小车运动情况的一条纸带，图中A、B、C、D、E为相邻的计数点，相邻两计数点间的时间间隔为T＝0.1s.(结果保留三位有效数字)(1)计算D、C、B各点的瞬时速度，vD＝________m/s，vC＝________m/s，vB＝________m/s.(2)在图乙所示的坐标系中作出小车的v－t图象(tA＝0)，并根据图象求出a＝________m/s2.1.复习启示高考实验题一般源于教材而不拘泥于教材，是在教材实验的基础上创设新情景.因此，要在夯实教材实验的基础上注意迁移和创新能力的培养，善于用教材中实验的原理、方法和技巧处理新问题.2.情景拓展3.数据处理(1)加速度的获得：靠重物的拉力获得加速度→长木板倾斜靠重力获得加速度.(2)速度的测量方法：由打点纸带求速度→测定遮光片的宽度d和遮光片通过光电门的挡光时间Δt，由v＝求速度.(3)加速度的测量方法：由打点纸带利用逐差法求加速度→利用经过两个光电门的瞬时速度，由速度位移关系式求加速度.例2(2017·全国卷Ⅱ·22)某同学研究在固定斜面上运动物体的平均速度、瞬时速度和加速度之间的关系.使用的器材有：斜面、滑块、长度不同的矩形挡光片、光电计时器.②当滑块上的挡光片经过光电门时，用光电计时器测得光线被挡光片遮住的时间Δt；(1)用a表示滑块下滑的加速度大小，用vA表示挡光片前端到达光电门时滑块的瞬时速度大小，则与vA、a和Δt的关系式为＝_________.(2)由图(c)可求得vA＝______cm/s，a＝______cm/s2.(结果保留3位有效数字)变式3(2019·全国卷Ⅲ·22)甲乙两位同学设计了利用数码相机的连拍功能测重力加速度的实验.实验中，甲同学负责释放金属小球，乙同学负责在小球自由下落的时候拍照.已知相机每间隔0.1s拍1幅照片.(1)若要从拍得的照片中获取必要的信息，在此实验中还必须使用的器材是_____.(填正确答案标号)A.米尺B.秒表C.光电门D.天平(2)简述你选择的器材在本实验中的使用方法.答：______________________________
