一种透镜支架及基于该透镜支架的小角度LED投光灯.pdf

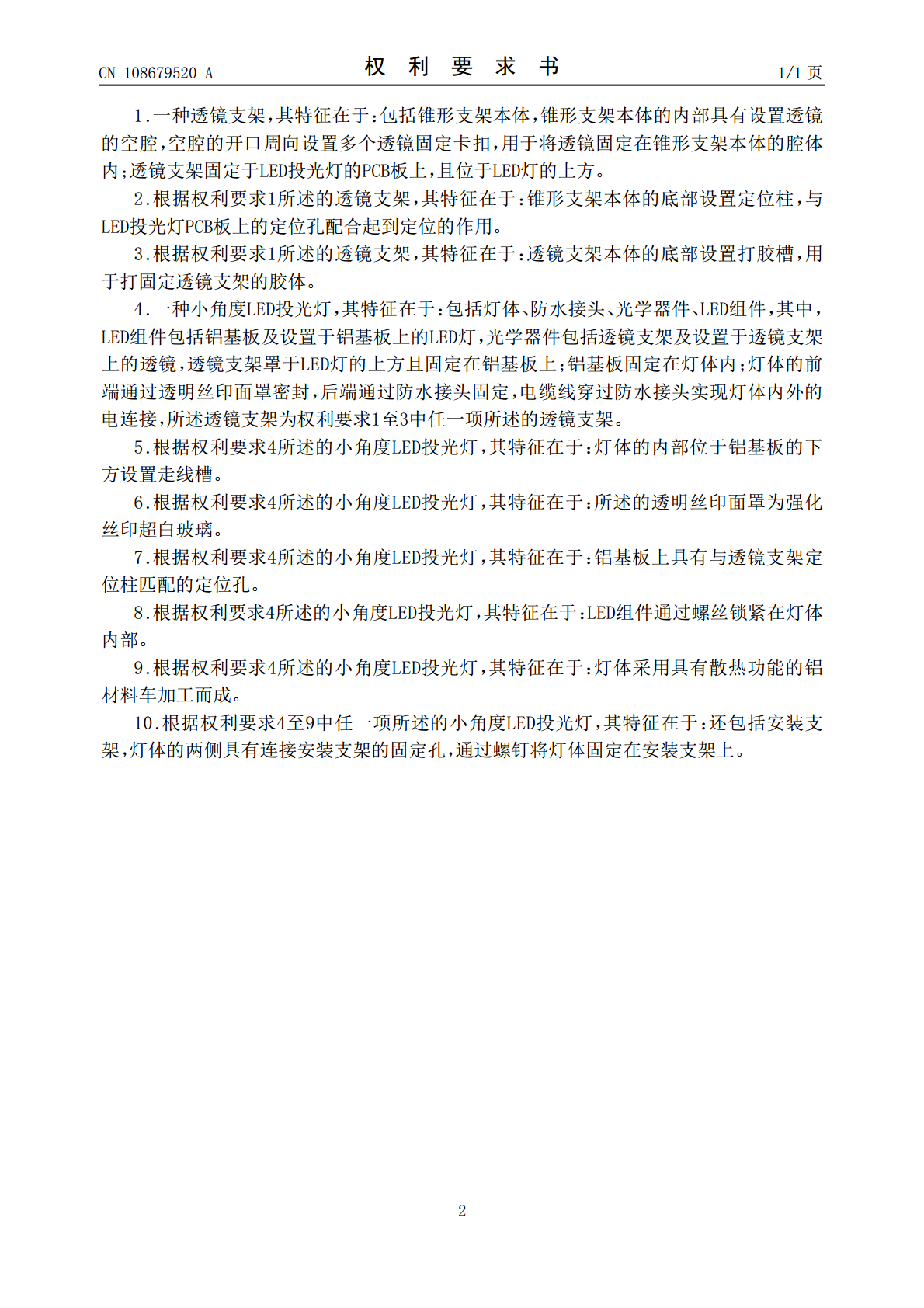

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108679520A(43)申请公布日2018.10.19(21)申请号201810689408.2F21V19/00(2006.01)(22)申请日2018.06.28F21V21/00(2006.01)F21V23/00(2015.01)(71)申请人乐雷光电技术(上海)有限公司F21V29/89(2015.01)地址201600上海市松江区叶榭镇叶达路7F21V31/00(2006.01)号-3标准厂房F21Y115/10(2016.01)(72)发明人王忠华陆显斌杨超(74)专利代理机构上海诺衣知识产权代理事务所(普通合伙)31298代理人刘艳芝(51)Int.Cl.F21S8/00(2006.01)F21V3/06(2018.01)F21V5/04(2006.01)F21V17/10(2006.01)F21V17/16(2006.01)权利要求书1页说明书3页附图4页(54)发明名称一种透镜支架及基于该透镜支架的小角度LED投光灯(57)摘要本发明公开了一种透镜支架，包括锥形支架本体，透镜支架固定于LED投光灯的PCB板上，且位于LED灯的上方。还公开一种小角度LED投光灯，包括灯体、防水接头、光学器件、LED组件，其中，LED组件包括铝基板及设置于铝基板上的LED灯，光学器件包括透镜支架及设置于透镜支架上的透镜，透镜支架罩于LED灯的上方且固定在铝基板上；铝基板固定在灯体内；灯体的前端通过透明面罩密封，后端通过防水接头固定，电缆线穿过防水接头实现灯体内外的电连接。锥形透镜支架可用于通用的LED投光灯，能有效节约空间，缩小LED投光灯的体积。该方案一方面使光能被最大限度利用，从而达到节能环保的效果，另一方面使得投光灯便于隐藏。CN108679520ACN108679520A权利要求书1/1页1.一种透镜支架，其特征在于：包括锥形支架本体，锥形支架本体的内部具有设置透镜的空腔，空腔的开口周向设置多个透镜固定卡扣，用于将透镜固定在锥形支架本体的腔体内；透镜支架固定于LED投光灯的PCB板上，且位于LED灯的上方。2.根据权利要求1所述的透镜支架，其特征在于：锥形支架本体的底部设置定位柱，与LED投光灯PCB板上的定位孔配合起到定位的作用。3.根据权利要求1所述的透镜支架，其特征在于：透镜支架本体的底部设置打胶槽，用于打固定透镜支架的胶体。4.一种小角度LED投光灯，其特征在于：包括灯体、防水接头、光学器件、LED组件，其中，LED组件包括铝基板及设置于铝基板上的LED灯，光学器件包括透镜支架及设置于透镜支架上的透镜，透镜支架罩于LED灯的上方且固定在铝基板上；铝基板固定在灯体内；灯体的前端通过透明丝印面罩密封，后端通过防水接头固定，电缆线穿过防水接头实现灯体内外的电连接，所述透镜支架为权利要求1至3中任一项所述的透镜支架。5.根据权利要求4所述的小角度LED投光灯，其特征在于：灯体的内部位于铝基板的下方设置走线槽。6.根据权利要求4所述的小角度LED投光灯，其特征在于：所述的透明丝印面罩为强化丝印超白玻璃。7.根据权利要求4所述的小角度LED投光灯，其特征在于：铝基板上具有与透镜支架定位柱匹配的定位孔。8.根据权利要求4所述的小角度LED投光灯，其特征在于：LED组件通过螺丝锁紧在灯体内部。9.根据权利要求4所述的小角度LED投光灯，其特征在于：灯体采用具有散热功能的铝材料车加工而成。10.根据权利要求4至9中任一项所述的小角度LED投光灯，其特征在于：还包括安装支架，灯体的两侧具有连接安装支架的固定孔，通过螺钉将灯体固定在安装支架上。2CN108679520A说明书1/3页一种透镜支架及基于该透镜支架的小角度LED投光灯技术领域[0001]本发明属于LED灯具领域，具体涉及一种透镜支架及基于该透镜支架的小角度LED投光灯。背景技术[0002]LED投光灯LEDFloodLight，又名LED聚光灯、LED投射灯。LED投光灯通过内置微芯片的控制，现有两类产品，一类采用功率型芯片组合，另一类采用单颗大功率芯片，前者性能较稳定，单颗大功率产品结构庞大，适合小范围的投光照射，后者可以达到很高的功率，可以进行远距离大面积投光。[0003]LED投光灯使指定被照面上的照度高于周围环境的灯具，又称聚光灯。通常，它能够瞄准任何方向，并具备不受气候条件影响的结构。主要用于大面积作业场矿、建筑物轮廓、体育场、立交桥、纪念碑、公园和花坛等。因此，几乎所有室外使用的大面积照明灯具都可看作投光灯。[0004]LED灯作为一种新型光源，具有发光效率高、节能、环保等优点，而在室外使用的LED投光灯，绝大多数出线一般采用常规的聚氯乙烯(PVC)线，线径也不符合户外灯具的要
