隔离开关与断路器的联锁机构.pdf
本发明涉及高压开关技术领域，尤其是隔离开关与断路器的联锁机构。具有操作活门、主轴、合闸半轴等，隔离开关的面板上设有操作活门，操作活门后通过销连接有连板，连板另一端通过拐臂与长板活动连接，长板另一端与联锁板连接，联锁板安装在机箱内，可上下移动，联锁板与主轴上的凸轮配合，联锁板上端顶在弯板下端，弯板通过导向销可上下移动，弯板上端设有缺口与合闸半轴部装的板配合安装。本发明联锁机构可直接避免误操作，也就没有损坏联锁机构的可能性了，而且该联锁机构结构简单、安装调试方便、可靠性高。
2023-10-21
10
347KB
一种断路器与三工位隔离开关的机械联锁机构.pdf
本发明提供一种断路器与三工位隔离开关的机械联锁机构，简单可靠，能有效防止隔离与接地操作过程中分合闸不到位而对断路器与三工位隔离开关进行的误操作。其包括断路器联锁装置、联锁板、柱销、活门和位置识别装置；所述断路器联锁装置设置在断路器上，活门和位置识别装置设置在三工位隔离开关上；所述联锁板一端连接断路器联锁装置，另一端连接位置识别装置，联锁板与柱销固定连接；所述活门转动或平动设置，其边缘轮廓上依次设有第一、二和三缺口，当活门同时挡住三工位隔离开关的隔离操作轴及接地操作轴时，活门的第二缺口与柱销对应卡合；当露出
2023-09-03
10
585KB

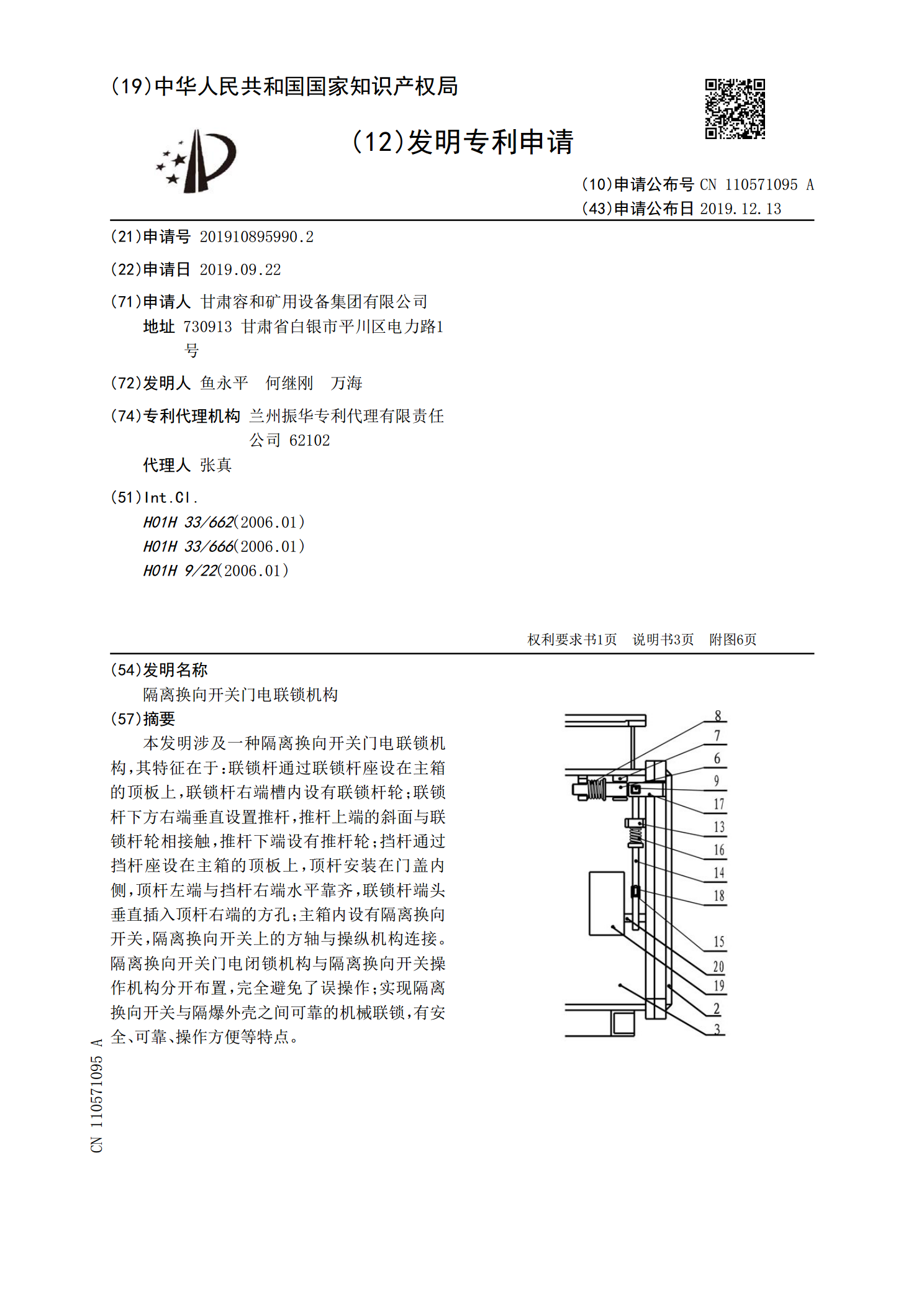

隔离换向开关门电联锁机构.pdf
本发明涉及一种隔离换向开关门电联锁机构，其特征在于：联锁杆通过联锁杆座设在主箱的顶板上，联锁杆右端槽内设有联锁杆轮；联锁杆下方右端垂直设置推杆，推杆上端的斜面与联锁杆轮相接触，推杆下端设有推杆轮；挡杆通过挡杆座设在主箱的顶板上，顶杆安装在门盖内侧，顶杆左端与挡杆右端水平靠齐，联锁杆端头垂直插入顶杆右端的方孔；主箱内设有隔离换向开关，隔离换向开关上的方轴与操纵机构连接。隔离换向开关门电闭锁机构与隔离换向开关操作机构分开布置，完全避免了误操作；实现隔离换向开关与隔爆外壳之间可靠的机械联锁，有安全、可靠、操作方
2023-08-28
10
428KB

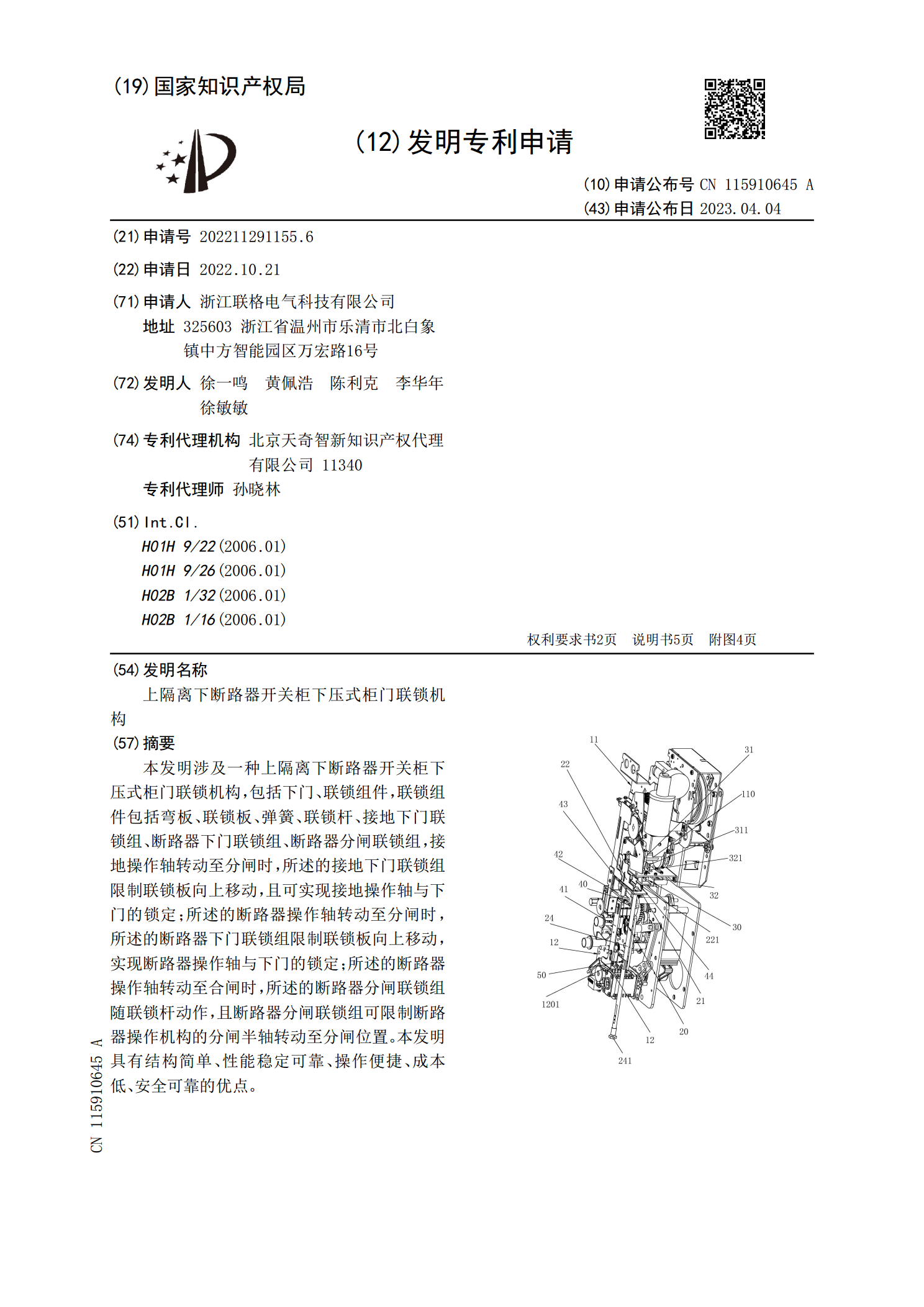

上隔离下断路器开关柜下压式柜门联锁机构.pdf
本发明涉及一种上隔离下断路器开关柜下压式柜门联锁机构，包括下门、联锁组件，联锁组件包括弯板、联锁板、弹簧、联锁杆、接地下门联锁组、断路器下门联锁组、断路器分闸联锁组，接地操作轴转动至分闸时，所述的接地下门联锁组限制联锁板向上移动，且可实现接地操作轴与下门的锁定；所述的断路器操作轴转动至分闸时，所述的断路器下门联锁组限制联锁板向上移动，实现断路器操作轴与下门的锁定；所述的断路器操作轴转动至合闸时，所述的断路器分闸联锁组随联锁杆动作，且断路器分闸联锁组可限制断路器操作机构的分闸半轴转动至分闸位置。本发明具有结
2023-06-04
10
2.5MB
上隔离下断路器开关柜插入式柜门联锁机构.pdf
本发明涉及一种上隔离下断路器开关柜插入式柜门联锁机构，包括柜体、下门、联锁组件，联锁组件包括联锁杆、接地下门联锁组、下门联锁板、下门限位组，接地操作轴、分合闸操作轴分别转动至分闸位置时，接地下门联锁组、下门联锁板限制联锁杆向上移动，且可实现联锁杆与下门的锁定；联锁杆上设置有与下门限位组的限位凸环，下门打开时，下门限位组限制联锁杆向下移动，且下门联锁板随联锁杆向上移动且抵触在断路器操作的分闸半轴上，下门联锁板可限制分闸半轴执行分闸动作，下门关闭时，下门限位组与限位凸环自由配合，联锁杆一端因自重而穿插在下门的
2023-06-04
10
