上隔离下断路器开关柜下压式柜门联锁机构.pdf
本发明涉及一种上隔离下断路器开关柜下压式柜门联锁机构，包括下门、联锁组件，联锁组件包括弯板、联锁板、弹簧、联锁杆、接地下门联锁组、断路器下门联锁组、断路器分闸联锁组，接地操作轴转动至分闸时，所述的接地下门联锁组限制联锁板向上移动，且可实现接地操作轴与下门的锁定；所述的断路器操作轴转动至分闸时，所述的断路器下门联锁组限制联锁板向上移动，实现断路器操作轴与下门的锁定；所述的断路器操作轴转动至合闸时，所述的断路器分闸联锁组随联锁杆动作，且断路器分闸联锁组可限制断路器操作机构的分闸半轴转动至分闸位置。本发明具有结
2023-06-04
10
2.5MB
上隔离下断路器开关柜插入式柜门联锁机构.pdf
本发明涉及一种上隔离下断路器开关柜插入式柜门联锁机构，包括柜体、下门、联锁组件，联锁组件包括联锁杆、接地下门联锁组、下门联锁板、下门限位组，接地操作轴、分合闸操作轴分别转动至分闸位置时，接地下门联锁组、下门联锁板限制联锁杆向上移动，且可实现联锁杆与下门的锁定；联锁杆上设置有与下门限位组的限位凸环，下门打开时，下门限位组限制联锁杆向下移动，且下门联锁板随联锁杆向上移动且抵触在断路器操作的分闸半轴上，下门联锁板可限制分闸半轴执行分闸动作，下门关闭时，下门限位组与限位凸环自由配合，联锁杆一端因自重而穿插在下门的
2023-06-04
10
2.9MB
上隔离下断路器环网柜的联锁机构.pdf
本发明公开了一种上隔离下断路器环网柜的联锁机构，包括与三工位开关和断路器联动配合的第一联锁件、第二联锁件、第三联锁件、第四联锁件、第五联锁件、三工位凸轮组、三工位拐臂、断路器拐臂和复位弹簧；其中第一联锁件在断路器合闸时使三工位开关不能进行操作，而第四联锁件在三工位开关分闸时使断路器不能合闸；这样本发明可以避免因误操作而导致的反复操作断路器。
2023-06-14
10
1.5MB
隔离开关与断路器的联锁机构.pdf
本发明涉及高压开关技术领域，尤其是隔离开关与断路器的联锁机构。具有操作活门、主轴、合闸半轴等，隔离开关的面板上设有操作活门，操作活门后通过销连接有连板，连板另一端通过拐臂与长板活动连接，长板另一端与联锁板连接，联锁板安装在机箱内，可上下移动，联锁板与主轴上的凸轮配合，联锁板上端顶在弯板下端，弯板通过导向销可上下移动，弯板上端设有缺口与合闸半轴部装的板配合安装。本发明联锁机构可直接避免误操作，也就没有损坏联锁机构的可能性了，而且该联锁机构结构简单、安装调试方便、可靠性高。
2023-10-21
10
347KB

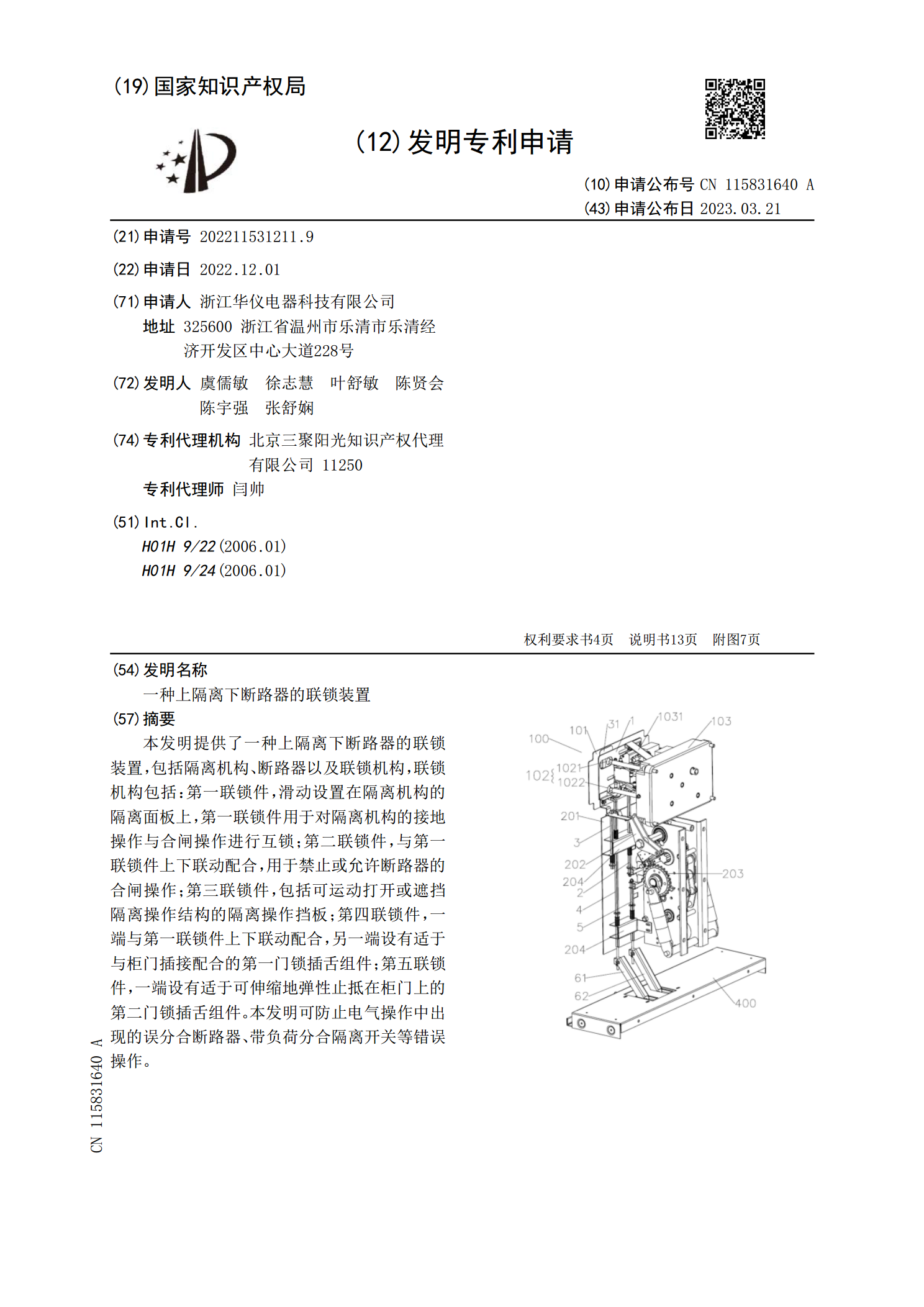

一种上隔离下断路器的联锁装置.pdf
本发明提供了一种上隔离下断路器的联锁装置，包括隔离机构、断路器以及联锁机构，联锁机构包括：第一联锁件，滑动设置在隔离机构的隔离面板上，第一联锁件用于对隔离机构的接地操作与合闸操作进行互锁；第二联锁件，与第一联锁件上下联动配合，用于禁止或允许断路器的合闸操作；第三联锁件，包括可运动打开或遮挡隔离操作结构的隔离操作挡板；第四联锁件，一端与第一联锁件上下联动配合，另一端设有适于与柜门插接配合的第一门锁插舌组件；第五联锁件，一端设有适于可伸缩地弹性止抵在柜门上的第二门锁插舌组件。本发明可防止电气操作中出现的误分合
