用于制造塑料材料容器的设备和方法.pdf

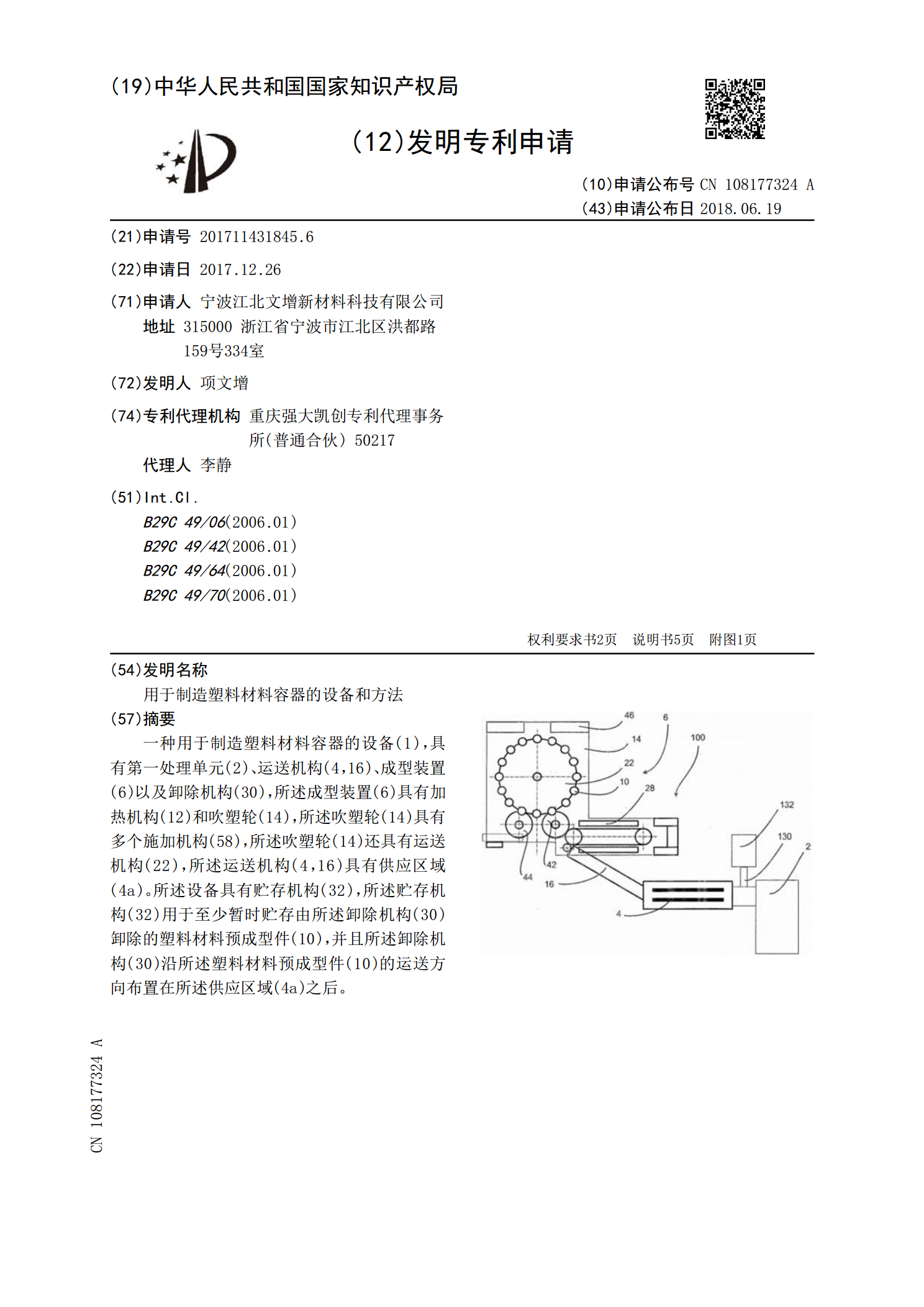

(19)中华人民共和国国家知识产权局*CN102962980A*(12)发明专利申请(10)申请公布号CN102962980A(43)申请公布日2013.03.13(21)申请号201210322671.0(22)申请日2012.09.03(30)优先权数据102011053180.72011.09.01DE(71)申请人克朗斯股份公司地址德国新特劳布林(72)发明人乔奇恩·福索沃(74)专利代理机构北京派特恩知识产权代理事务所(普通合伙)11270代理人张颖玲孟桂超(51)Int.Cl.B29C49/08(2006.01)B29C49/42(2006.01)B29C49/78(2006.01)B29L22/00(2006.01)权利要求书权利要求书2页2页说明书说明书66页页附图附图22页(54)发明名称用于制造塑料材料容器的设备和方法(57)摘要一种用于制造塑料材料容器的设备(1)，具有第一处理单元(2)、运送机构(4，16)、成型装置(6)以及卸除机构(30)，所述成型装置(6)具有加热机构(12)和吹塑轮(14)，所述吹塑轮(14)具有多个施加机构(58)，所述吹塑轮(14)还具有运送机构(22)，所述运送机构(4，16)具有供应区域(4a)。所述设备具有贮存机构(32)，所述贮存机构(32)用于至少暂时贮存由所述卸除机构(30)卸除的塑料材料预成型件(10)，并且所述卸除机构(30)沿所述塑料材料预成型件(10)的运送方向布置在所述供应区域(4a)之后。CN102968ACN102962980A权利要求书1/2页1.一种用于制造塑料材料容器的设备(1)，所述设备具有：第一处理单元(2)，该第一处理单元(2)出产塑料材料预成型件(10)，所述塑料材料预成型件(10)的温度高于环境温度；运送机构(4，16)，该运送机构(4，16)运送所述塑料材料预成型件(10)远离所述第一处理单元(2)，所述运送机构(4，16)具有供应区域(4a)，所述塑料材料预成型件(10)在所述供应区域(4a)中被供应到所述运送机构(4，16)；成型装置(6)，该成型装置(6)沿所述塑料材料预成型件(10)的运送方向布置在所述第一处理单元(2)之后，并且使所述塑料材料预成型件(10)成型为塑料材料容器(20)，所述成型装置(6)具有加热机构(12)和吹塑轮(14)，所述加热机构(12)加热所述塑料材料预成型件(10)，所述吹塑轮(14)布置在所述塑料材料预成型件(10)的运送方向(P)上并且使被加热的所述塑料材料预成型件(10)膨胀以便通过施加自由流动的介质来形成所述塑料材料容器(20)，其中，所述吹塑轮(14)具有多个施加机构(58)，所述施加机构(58)将所述自由流动的介质施加到所述塑料材料预成型件(10)，所述吹塑轮(14)还具有运送机构(22)，所述运送机构(22)运送所述塑料材料预成型件；以及卸除机构(30)，该卸除机构(30)布置在所述第一处理单元(2)和所述成型装置之间，用于卸除所述塑料材料预成型件；其特征在于，所述设备具有贮存机构(32)，所述贮存机构(32)用于至少暂时贮存由所述卸除机构(30)卸除的所述塑料材料预成型件(10)，并且所述卸除机构(30)沿所述塑料材料预成型件(10)的运送方向布置在所述供应区域(4a)之后。2.根据权利要求1所述的设备(1)，其特征在于，所述卸除机构(30)沿所述塑料材料预成型件(10)的运送路径布置，从而比所述处理单元(2)更加靠近所述加热机构(12)。3.根据权利要求2所述的设备(1)，其特征在于，所述卸除机构(2)沿所述塑料材料预成型件(10)的运送方向直接地布置在所述加热机构(12)之前。4.根据权利要求1所述的设备(1)，其特征在于，所述第一处理单元(2)为用于制造塑料材料预成型件(10)的制造机构。5.根据权利要求1所述的设备(1)，其特征在于，所述设备具有用于检测所述塑料材料预成型件(10)的温度的第一温度检测机构(18)。6.根据权利要求1所述的设备(1)，其特征在于，所述第一处理单元(2)和所述成型装置(6)以彼此匹配的制造速度工作。7.一种用于制造塑料材料容器的方法，所述方法包括如下步骤：提供处于预定的温度的塑料材料预成型件(10)，所述预定的温度优选高于环境温度；借助于运送机构(4，16)将所述塑料材料预成型件(10)运送到成型装置(6)；借助于所述成型装置(6)使所述塑料材料预成型件(10)成型为塑料材料容器(20)，其中，为了这个目的，首先使所述塑料材料预成型件(10)在加热机构(12)中加热，然后，通过施加自由流动的介质使由此被加热的所述塑料材料预成型件(10)膨胀以形成所述塑料材料容器(20)；其特征在于，所述塑料材料预成型件(10)在正常操作期间、在所述塑料材料预成
