电机齿轮与双联齿轮啮合装置.pdf

本发明提供了一种电机齿轮与双联齿轮啮合装置。包括基板(4)，在该基板(4)的一侧上安装有电机(6)，该电机(6)的输出齿轮(5)伸出至基板(4)另一侧并且与安装在该侧基板(4)上的双联齿轮(3)啮合，其特点是：所述双联齿轮(3)套装在齿轮轴上，该齿轮轴的一端固定在基板(4)上，而该齿轮轴的另一端则固定在过渡轮安装支架(1)的一端上，该过渡轮安装支架(1)的另一端固定安装在基板(4)上。采用本发明的安装结构后，过渡轮安装支架一体化，装配简单、方便，减少零件加工累计的误差，能较好的使电机齿轮与双联齿轮啮合，增

2023-10-12

10

201KB

双联型波动齿轮装置.pdf

双联型波动齿轮装置(1)的外齿齿轮(4)包括：齿数不同的第一、第二外齿(7、8)和形成在这些外齿之间的且作为切齿用刀具的刀具退避部的间隙(9)。间隙(9)的最大宽度L1是外齿齿轮的宽度L的0.1～0.3倍。第一外齿(7)的齿顶齿面至间隙(9)的最深部(9a)为止的深度是第一外齿的齿高的0.9～1.3倍，第二外齿(8)的齿顶齿面至最深部(9a)为止的深度是第二外齿的齿高的0.9～1.3倍。本发明能够实现使具备齿数不同的第一、第二外齿的外齿齿轮的齿底疲劳强度得到提高、负载容量较大、速比较小的波动齿轮装置。

2023-09-02

10

573KB

双联型波动齿轮装置.pdf

双联型波动齿轮装置(1)的外齿齿轮(4)包括齿数不同的第一、第二外齿(7、8)，通过波动发生器而弯曲变形成椭圆状。当第一外齿(7)的齿底轮缘的轮缘厚度为t(1)，第二外齿(8)的齿底轮缘的轮缘厚度为t(2)时，它们的比率设定为满足0.5

2023-09-03

10

805KB

双联型波动齿轮装置.pdf

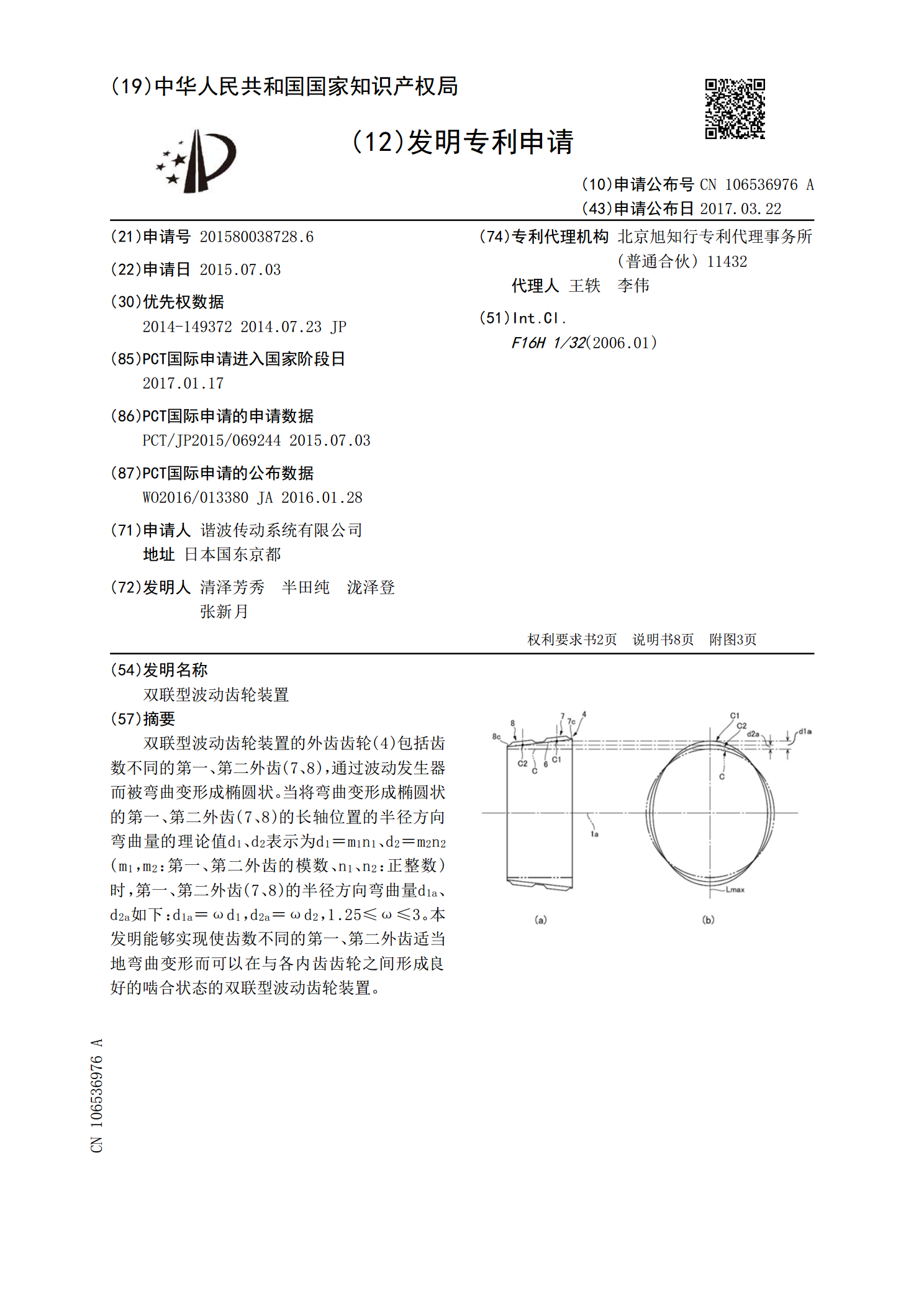

双联型波动齿轮装置的外齿齿轮(4)包括齿数不同的第一、第二外齿(7、8)，通过波动发生器而被弯曲变形成椭圆状。当将弯曲变形成椭圆状的第一、第二外齿(7、8)的长轴位置的半径方向弯曲量的理论值d

2023-09-03

10

621KB

双联型波动齿轮装置.pdf

双联型波动齿轮装置(1)的外齿齿轮(4)包括齿数不同的第一、第二外齿(7、8)，通过波动发生器而弯曲变形成椭圆状。当将弯曲变形成椭圆状的第一、第二外齿(7、8)的长轴位置的半径方向弯曲量的理论值d

2023-09-03

10

656KB
