内容提供者
一种RV减速器的针齿定位装置.pdf
2023-10-11
10金币
358KB
8页
戊午****jj
实名认证
内容提供者
1/8
2/8
3/8
4/8
5/8
6/8
7/8
8/8
在线预览结束，喜欢就下载吧，查找使用更方便
相关资料
一种RV减速器的针齿定位装置.pdf
本发明公开了一种RV减速器的针齿定位装置，包括：针齿壳和针齿；针齿为圆柱体结构，针齿壳内开有用于安装针齿并且限制针齿圆周方向的针齿槽，针齿安装在上述针齿槽内；还包括一个限制针齿径向位移的保持架，所述保持架为圆柱体结构，在保持架的中心轴上开设有一个同心的圆柱形通孔，在保持架上开设有与针齿连接的连接孔；上述连接孔的中心轴与保持架的中心轴相互平行。利用针齿定位装置，保证了针齿传动和装配过程中径向窜动，保证了针齿的相对于输入轴的同轴度；降低了摆线轮的制造精度和制造成本，同时也降低了装配难度，提高了装配速度和装配效
2023-10-11
10
358KB

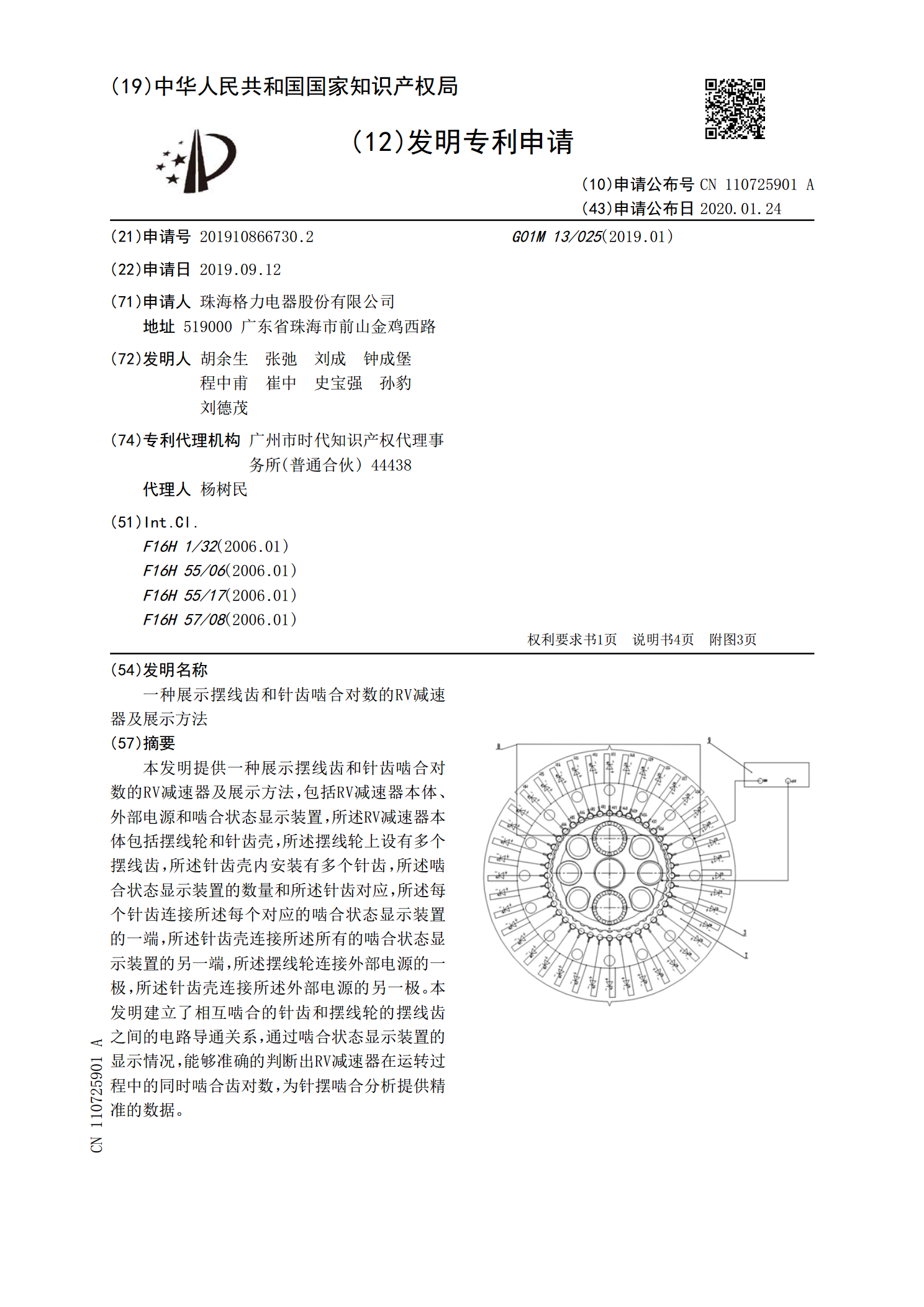

一种展示摆线齿和针齿啮合对数的RV减速器及展示方法.pdf
本发明提供一种展示摆线齿和针齿啮合对数的RV减速器及展示方法，包括RV减速器本体、外部电源和啮合状态显示装置，所述RV减速器本体包括摆线轮和针齿壳，所述摆线轮上设有多个摆线齿，所述针齿壳内安装有多个针齿，所述啮合状态显示装置的数量和所述针齿对应，所述每个针齿连接所述每个对应的啮合状态显示装置的一端，所述针齿壳连接所述所有的啮合状态显示装置的另一端，所述摆线轮连接外部电源的一极，所述针齿壳连接所述外部电源的另一极。本发明建立了相互啮合的针齿和摆线轮的摆线齿之间的电路导通关系，通过啮合状态显示装置的显示情况，
2023-08-27
10
832KB
一种展示摆线齿和针齿润滑状态的RV减速器及展示方法.pdf
本发明提供一种展示摆线齿和针齿润滑状态的RV减速器及展示方法，包括RV减速器本体和多个振荡电路，所述RV减速器本体包括摆线轮和针齿壳，所述摆线轮上设有多个摆线齿，所述针齿壳内安装有多个针齿，所述振荡电路和所述针齿数量一致，所述针齿的一端与所述振荡电路的一端一一对应连接，所有的所述振荡电路的另一端连接至所述摆线轮，所述振荡电路包括有显示装置，根据所述显示装置的显示状况判断所述针齿和所述摆线齿之间的润滑状态。本发明通过电路振荡的方式判断摆线齿和针齿间润滑油膜的存在状态，通过显示装置能够直接表达出RV减速器摆线
2023-08-28
10
649KB
针齿壳、RV减速器、工业机器人.pdf
本发明提供一种针齿壳、RV减速器、工业机器人，属于RV减速器设计领域，其中的针齿壳，包括针齿壳本体，所述针齿壳本体具有内圆壁，所述内圆壁上构造有多个针齿孔，多个所述针齿孔沿着所述内圆壁的周向间隔设置且所述针齿孔沿着所述内圆壁的轴向贯穿所述针齿壳本体的两端，内圆壁上还构造有与其同心设置的第一环槽，所述第一环槽的深度大于所述针齿孔的深度。本发明降低了减速器运行后内部油脂的铁屑浓度，且与滚针接触的几率较低，从而不会被滚针的运动驱动扩散至内部旋转摩擦部件之间造成部件的磨损加剧，还能够有效杜绝由于磨屑的存在而带来的
2023-06-03
10
1.7MB
用于RV减速器的轴心定位装置.pdf
本发明公开了一种用于RV减速器的轴心定位装置，包括输入轴，输入轴的一端为定位连接端，输入轴的另一端为齿面端，在输入轴齿面端上装钢套，在钢套的外表面设有至少一条螺旋油槽，在钢套上套装一个含油轴承，且含油轴承与输入轴内孔配合装配。本发明结构合理，利用输入轴轴心定位装置，保证了输入轴的同轴度，从而提高运动精度；含油轴承与输入轴内孔配合装配，确保了中心轮与行星轮的位置精度；降低了对输入轴制造精度的要求，同时降低了装配难度，提高了装配速度和装配效率；输入轴的运转更加平稳，提高了传动的可靠性，减小了RV减速器的振动和
2023-10-21
10
1.3MB
