一种刷漆装置.pdf

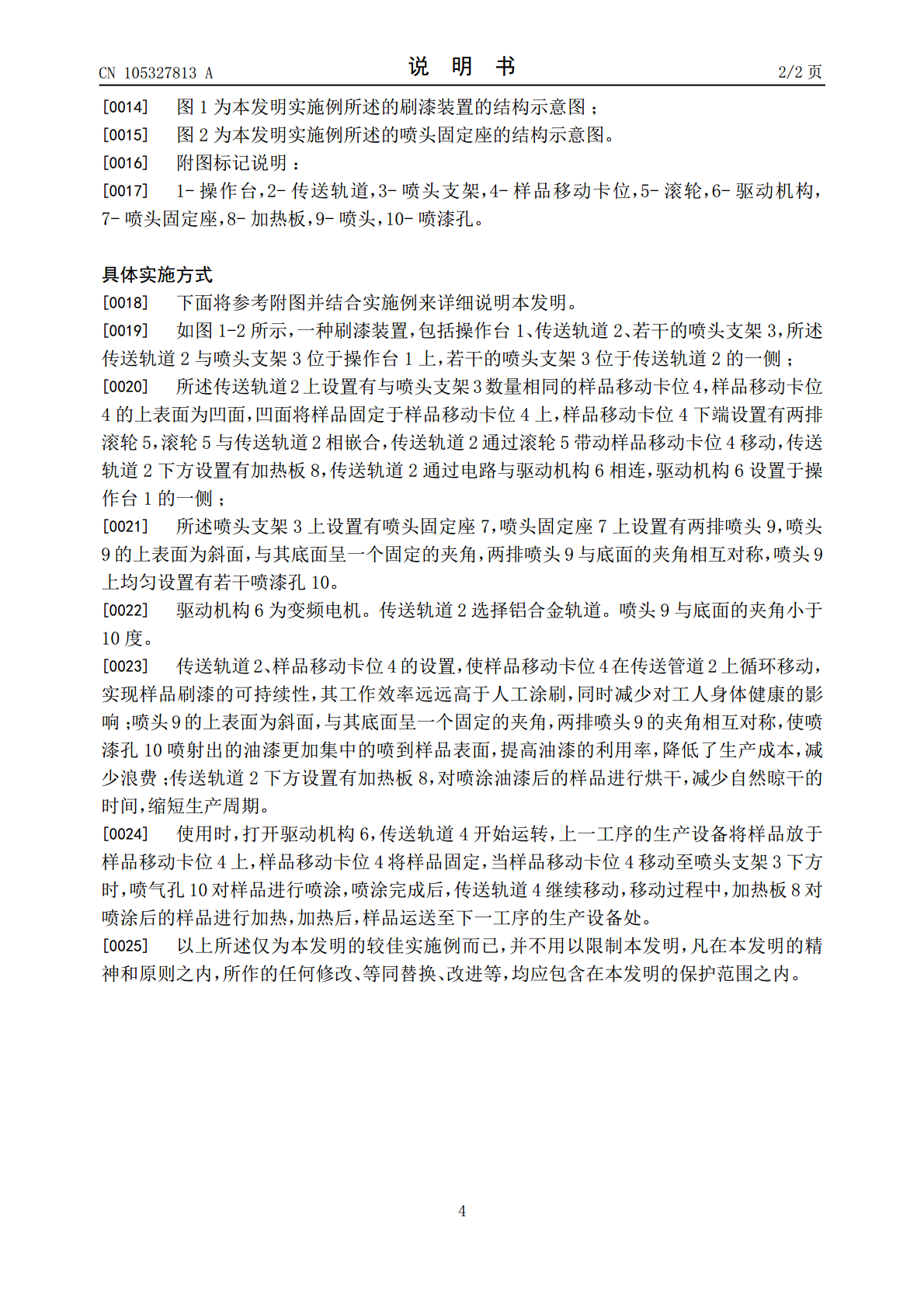

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105327813A(43)申请公布日2016.02.17(21)申请号201510932937.7(22)申请日2015.12.14(71)申请人天津恒远杰尔科技有限公司地址300350天津市津南区北闸口示范镇高营路8号A区502-45(72)发明人苗焱闫永全范雁龙(74)专利代理机构天津滨海科纬知识产权代理有限公司12211代理人张会雪(51)Int.Cl.B05B13/02(2006.01)B05B15/12(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种刷漆装置(57)摘要本发明提供了一种刷漆装置，包括操作台、传送轨道、若干的喷头支架，所述传送轨道上设置有与喷头支架数量相同的样品移动卡位，样品移动卡位的上表面为凹面，凹面将样品固定于样品移动卡位上，样品移动卡位下端设置有两排滚轮，滚轮与传送轨道相嵌合，传送轨道通过滚轮带动样品移动卡位移动，传送轨道通过电路与驱动机构相连，驱动机构设置于操作台的一侧；所述喷头支架上设置有喷头固定座，喷头固定座上设置有两排喷头，喷头的上表面为斜面，与其底面呈一个固定的夹角，两排喷头的夹角相互对称，喷头上均匀设置有若干喷漆孔。本发明设置有传送轨道、样品移动卡位，实现样品刷漆的可持续性，其工作效率远远高于人工涂刷。CN105327813ACN105327813A权利要求书1/1页1.一种刷漆装置，其特征在于：包括操作台(1)、传送轨道(2)、若干的喷头支架(3)，所述传送轨道(2)与喷头支架(3)位于操作台(1)上，若干的喷头支架(3)位于传送轨道(2)的一侧；所述传送轨道(2)上设置有与喷头支架(3)数量相同的样品移动卡位(4)，样品移动卡位(4)的上表面为凹面，凹面将样品固定于样品移动卡位(4)上，样品移动卡位(4)下端设置有两排滚轮(5)，滚轮(5)与传送轨道(2)相嵌合，传送轨道(2)通过滚轮(5)带动样品移动卡位(4)移动，传送轨道(2)下方设置有加热板(8)，传送轨道(2)通过电路与驱动机构(6)相连，驱动机构(6)设置于操作台(1)的一侧；所述喷头支架(3)上设置有喷头固定座(7)，喷头固定座(7)上设置有两排喷头(9)，喷头(9)的上表面为斜面，与其底面呈一个固定的夹角，两排喷头(9)与底面的夹角相互对称，喷头(9)上均匀设置有若干喷漆孔(10)。2.根据权利要求1所述的刷漆装置，其特征在于：所述驱动机构(6)为变频电机。3.根据权利要求1所述的刷漆装置，其特征在于：所述传送轨道(2)选择铝合金轨道。4.根据权利要求1所述的刷漆装置，其特征在于：所述喷头(9)与底面的夹角小于10度。2CN105327813A说明书1/2页一种刷漆装置技术领域[0001]本发明属于刷漆领域，尤其是涉及一种刷漆装置。背景技术[0002]目前，多数工厂的产品在完成成品之前都需要刷涂油漆，这个工作往往需要工人手工涂刷来完成。手工涂刷油漆的劳动强度比较大，刷漆效率较低，涂刷的效果不易控制，容易造成涂刷不均的现象出现。另外，由于油漆中含有大量的苯系物(苯、甲苯、二甲苯)等有害于人体健康的物质，长期处于这种工作环境中会影响刷漆工人的身体健康。发明内容[0003]有鉴于此，本发明旨在提出一种刷漆装置，实现自动喷涂油漆，自动化程度高，刷漆效率较高。[0004]为达到上述目的，本发明的技术方案是这样实现的：[0005]一种刷漆装置，包括操作台、传送轨道、若干的喷头支架，所述传送轨道与喷头支架位于操作台上，若干的喷头支架位于传送轨道的一侧；[0006]所述传送轨道上设置有与喷头支架数量相同的样品移动卡位，样品移动卡位的上表面为凹面，凹面将样品固定于样品移动卡位上，样品移动卡位下端设置有两排滚轮，滚轮与传送轨道相嵌合，传送轨道通过滚轮带动样品移动卡位移动，传送轨道下方设置有加热板，传送轨道通过电路与驱动机构相连，驱动机构设置于操作台的一侧；[0007]所述喷头支架上设置有喷头固定座，喷头固定座上设置有两排喷头，喷头的上表面为斜面，与其底面呈一个固定的夹角，两排喷头与底面的夹角相互对称，喷头上均匀设置有若干喷漆孔。[0008]进一步，所述驱动机构为变频电机。[0009]进一步，所述传送轨道选择铝合金轨道。[0010]进一步，所述喷头与底面的夹角小于10度。[0011]相对于现有技术，本发明所述的刷漆装置具有以下优势：[0012]本发明所述的刷漆装置设置有传送轨道、样品移动卡位，样品移动卡位在传送管道上循环移动，实现样品刷漆的可持续性，其工作效率远远高于人工涂刷，同时减少对工人身体健康的影响；喷头的上表面为斜面，与其底面呈一个固定的夹角，两排喷头的夹角相互对称，使喷漆孔喷射出的油漆更加集中的喷到样品表面，提高油漆的利用率，降
