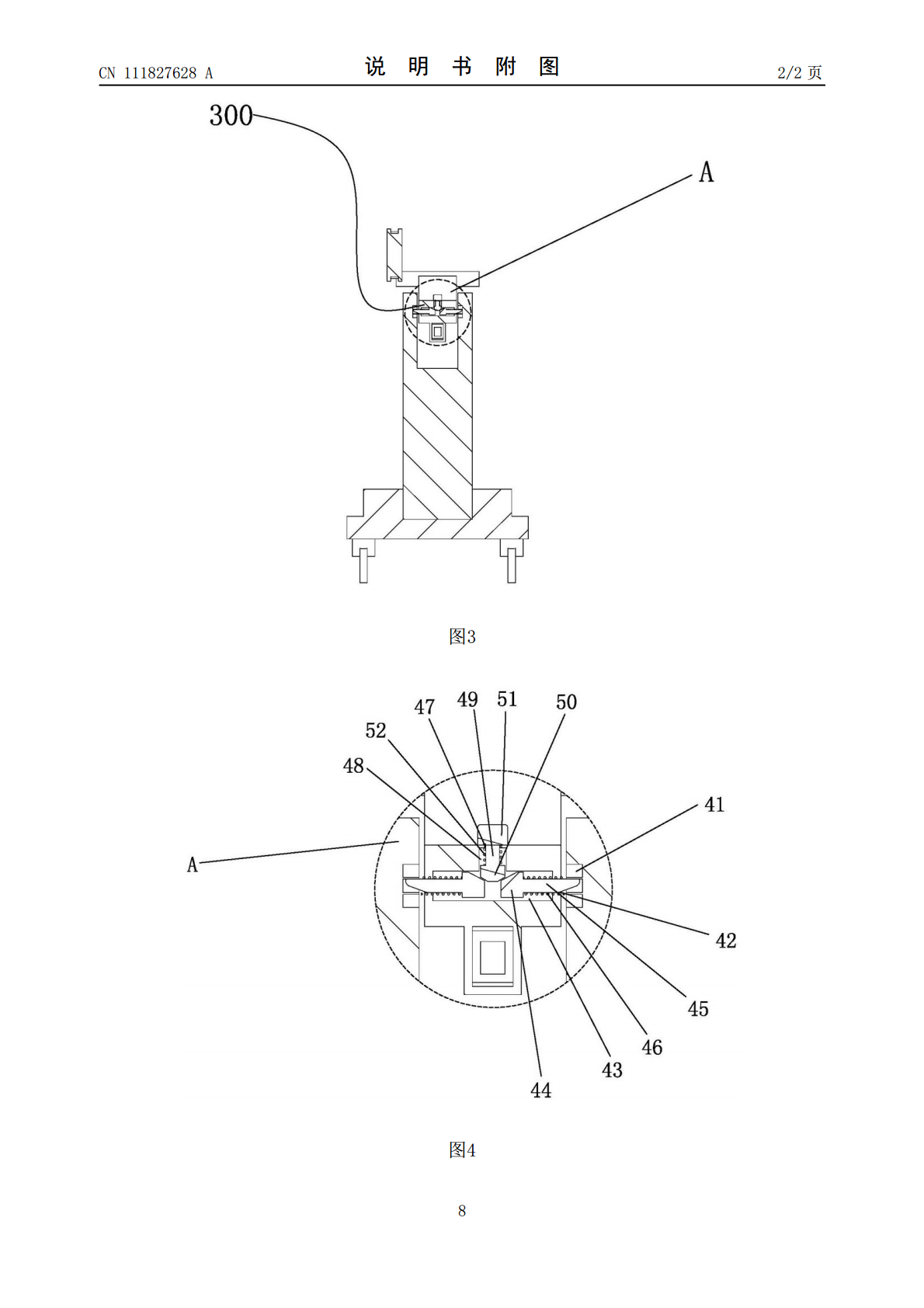

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111827628A(43)申请公布日2020.10.27(21)申请号202010596760.9(22)申请日2020.06.28(71)申请人中山市道格装饰设计工程有限公司地址528400广东省中山市火炬开发区张家边东镇广场2幢B3、B4商铺(72)发明人左绣(74)专利代理机构中山市兴华粤专利代理有限公司44345代理人吴剑锋(51)Int.Cl.E04F21/08(2006.01)权利要求书2页说明书3页附图2页(54)发明名称一种刷漆装置(57)摘要本发明公开一种刷漆装置，包括有底座，其特征在于：在所述底座上活动插接有支撑柱，在所述支撑柱上端表面上设有凹槽，在所述凹槽内铰接有支撑块，在所述支撑块上端表面上设有移动槽，在所述移动槽内活动穿设有移动板，在所述移动板前端铰接有支撑架，在所述支撑架上通过滚轴插接有用于刷墙的棉滚筒，在所述移动板前侧位于棉滚筒下方铰接有储放油漆的储放箱，在所述移动板上侧设有能带动移动板移动的移动装置，在所述支撑块下侧设有通槽，在所述通槽内设有用于带动棉滚筒沾取油漆的传动装置，在所述凹槽内设有能固定支撑块的定位装置。CN111827628ACN111827628A权利要求书1/2页1.一种刷漆装置，包括有底座（1），其特征在于：在所述底座（1）上活动插接有支撑柱（2），在所述支撑柱（2）上端表面上设有凹槽（3），在所述凹槽（3）内铰接有支撑块（4），在所述支撑块（4）上端表面上设有移动槽（5），在所述移动槽（5）内活动穿设有移动板（6），在所述移动板（6）前端铰接有支撑架（7），在所述支撑架（7）上通过滚轴（11）插接有用于刷墙的棉滚筒（8），在所述移动板（6）前侧位于棉滚筒（8）下方铰接有储放油漆的储放箱（9），在所述移动板（6）上侧设有能带动移动板（6）移动的移动装置（100），在所述支撑块（4）下侧设有通槽（10），在所述通槽（10）内设有用于带动棉滚筒（8）沾取油漆的传动装置（200），在所述凹槽（3）内设有能固定支撑块（4）的定位装置（300）。2.根据权利要求1所述的一种刷漆装置，其特征在于所述移动装置（100）包括设置在移动板（6）上端表面上的齿牙（21），在所述支撑柱（2）上端设有第一固定板（22），在所述第一固定板（22）上通过第一转轴（23）插接有第一皮带轮（24），在所述第一皮带轮（24）一侧设有摇柄（25），在所述支撑块（4）靠近棉滚筒（8）一端的表面上对称设有第二固定块（26），在所述第二固定块（26）之间通过第二转轴（27）设置有齿轮（28），所述齿轮（28）与齿牙（21）相啮合，在所述第二固定块（26）外侧通过第二转轴（27）插接有第二皮带轮（29），在所述第一皮带轮（24）与第二皮带轮（29）之间套设有皮带（30）相连接。3.根据权利要求1所述的一种刷漆装置，其特征在于所述传动装置（200）包括活动设置在通槽（10）内的第一连杆（31），在所述第一连杆（31）一端表面上设有方形通孔（32），在所述方形通孔（32）内活动穿设有第二连杆（33），在所述移动板（6）前端下侧间隔设有固定板（34），在所述固定板（34）一侧表面上贯通设有活动槽（35），在所述支撑架（7）两侧表面铰接有第三连杆（36），所述第三连杆（36）一端与第二连杆（33）一端相铰接，在所述第三连杆（36）一侧设有圆柱（37），所述圆柱（37）活动穿设在活动槽（35）内。4.根据权利要求1所述的一种刷漆装置，其特征在于所述定位装置（300）包括设置在凹槽（3）内壁表面上沿圆周均匀设有多个定位孔（41），在所述支撑块（4）两侧表面上设有第一贯穿孔（42），在所述第一贯穿孔（42）之间设有第一方槽（43）相连接，在所述第一方槽（43）内对称设有斜块（44），在所述斜块（44）一侧设有定位柱（45），所述定位柱（45）穿设在第一贯穿孔（42）和定位孔（41）内，在所述斜块（44）与第一方槽（43）内壁面之间设有第一弹簧（46），在所述支撑块（4）上端表面上设有第二贯穿孔（47），在所述第二贯穿孔（47）下侧设有第二方槽（48），所述第二方槽（48）与第一方槽（43）相通，在所述第二贯穿孔（47）内活动穿设有移动柱（49），在所述移动柱（49）下端设有用于阻挡斜块（44）移动的挡块（50），在所述移动柱（49）一端位于支撑块（4）外侧设有拉柄（51），在所述挡块（50）与第二方槽（48）内壁之间设有第二弹簧（52）。5.根据权利要求1所述的一种刷漆装置，其特征在于所述底座（1）下侧表面上活动插接有多个活动轮（61）。6.根据权利要求1所述的一种刷漆装置，其特征在于所述储放箱（9）下侧表面上设置有重力块（71）。7.根据权利要求1所述的
