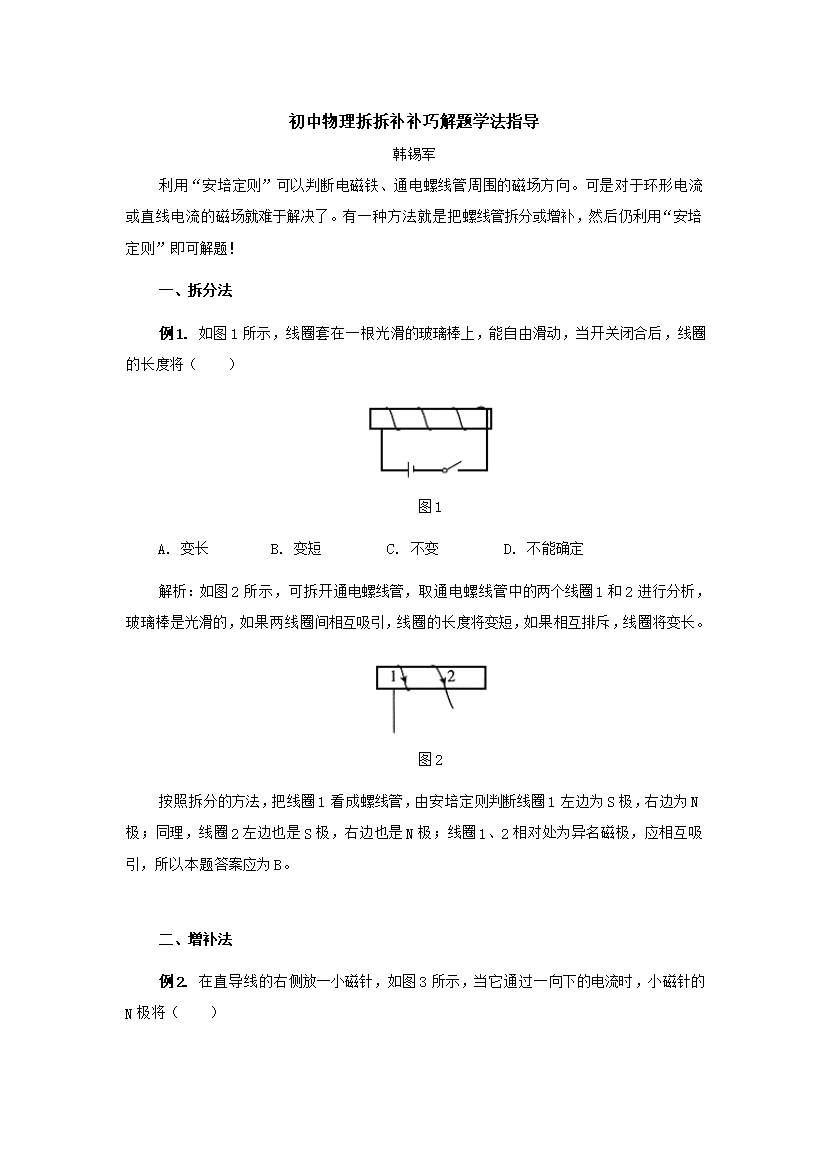

初中物理拆拆补补巧解题
利用“安培定则”可以判断电磁铁、通电螺线管周围的磁场方向。可是对于环形电流或直线电流的磁场就难于解决了。有一种方法就是把螺线管拆分或增补，然后仍利用“安培定则”即可解题！
一、拆分法
例1.如图1所示，线圈套在一根光滑的玻璃棒上，能自由滑动，当开关闭合后，线圈的长度将（）

图1
A.变长 B.变短 C.不变 D.不能确定
解析：如图2所示，可拆开通电螺线管，取通电螺线管中的两个线圈1和2进行分析，玻璃棒是光滑的，如果两线圈间相互吸引，线圈的长度将变短，如果相互排斥，线圈将变长。

图2
按照拆分的方法，把线圈1看成螺线管，由安培定则判断线圈1左边为S极，右边为N极；同理，线圈2左边也是S极，右边也是N极；线圈1、2相对处为异名磁极，应相互吸引，所以本题答案应为B。
二、增补法
例2.在直导线的右侧放一小磁针，如图3所示，当它通过一向下的电流时，小磁针的N极将（）

图3
A.向纸内转动 B.向纸外转动
C.可能转向纸内也可能转向纸外 D.小磁针不动
解析：可以把直线电流补充成为一个线圈，有两种补法：
（1）把小磁针圈在外面，如图4所示，利用安培定则判断可知，此线圈纸内部分为N极，纸外为S极，小磁针处于线圈外一点，在通电螺线管外部，磁感线由N极指向S极（即由纸内指向纸外），小磁针静止时N极所指的方向应与磁感线的方向相同，由纸面内指向纸面外，所以，小磁针的N极应转向纸外。故本题应选B。

图4
（2）把小磁针圈在线圈的内部，如图5所示，此时用安培定则判断可知，线圈纸外面为N极，纸面内为S极，在线圈的内部，磁感线的方向是由S极指向N极（即由纸内指向纸外），小磁针静止时N极指向应与磁感线的方向应一致，所以小磁针的N极应向外转动，故本题应选B。

图5
