初中物理电路教案

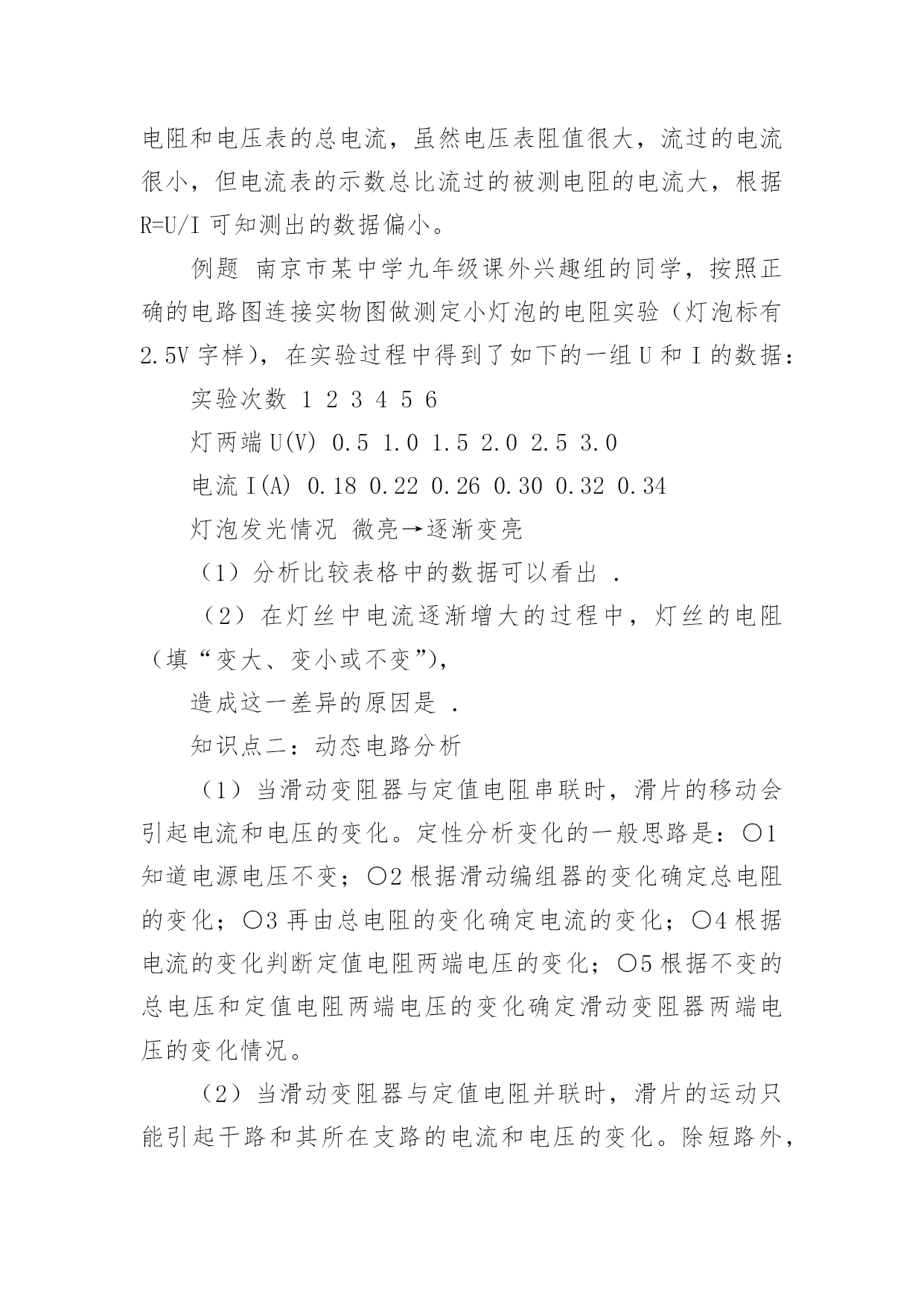

初中物理电路教案汇编12篇在教学工作者开展教学活动前，编写教案是必不可少的，借助教案可以提高教学质量，收到预期的教学效果。如何把教案做到重点突出呢？以下是小编帮大家整理的初中物理电路教案，欢迎阅读，希望大家能够喜欢。初中物理电路教案1教学目标认识变化的电路，准确找出变化前后两电路的变化重点、难点动态电路的连接方式，动态电路的电阻、电流和电压课前导入知识：在并联电路中，新增加一个支路对干路中的电流的影响？知识点一:伏安法测电阻中的误差和非误差（1）非误差：如果用灯泡代替电阻，灯泡两端的电压逐渐减小，灯泡逐渐变暗，测出来的电阻值是逐渐减小的。显然，这不是实验的误差。这是因为随着灯泡两端的电压的减小，灯泡的温度也随之降低，温度越低，钨丝的电阻越小。因此，利用多次测量求平均值并不能减少误差，测量的数值会偏小，不是钨丝正常工作时的电阻。（2）误差：标准伏安法测电阻电路中，电流表测的是电阻和电压表的总电流，虽然电压表阻值很大，流过的电流很小，但电流表的示数总比流过的被测电阻的电流大，根据R=U/I可知测出的数据偏小。例题南京市某中学九年级课外兴趣组的同学，按照正确的电路图连接实物图做测定小灯泡的电阻实验（灯泡标有2.5V字样），在实验过程中得到了如下的一组U和I的数据：实验次数123456灯两端U(V)0.51.01.52.02.53.0电流I(A)0.180.220.260.300.320.34灯泡发光情况微亮→逐渐变亮（1）分析比较表格中的数据可以看出．（2）在灯丝中电流逐渐增大的过程中，灯丝的电阻（填“变大、变小或不变”），造成这一差异的原因是．知识点二：动态电路分析（1）当滑动变阻器与定值电阻串联时，滑片的移动会引起电流和电压的变化。定性分析变化的一般思路是：○1知道电源电压不变；○2根据滑动编组器的变化确定总电阻的变化；○3再由总电阻的变化确定电流的变化；○4根据电流的变化判断定值电阻两端电压的变化；○5根据不变的总电压和定值电阻两端电压的变化确定滑动变阻器两端电压的变化情况。（2）当滑动变阻器与定值电阻并联时，滑片的运动只能引起干路和其所在支路的电流和电压的变化。除短路外，对其他支路没有影响。（3）开关的闭合和断开也会造成电路中的电阻变化，从而引起电流和电压的变化，分析思路与（1）相同，关键是确定电阻的变化。【注意】确认电路变化前后连接方式和电路中电阻的变化，准确判断电压表测量的对象是分析电流电压变化的关键。知识点三：串联分压、并联分流（1）串联电路的分压定律两个电阻R1和R2组成的串联电路中，它们两端的电压与电阻的关系满足：U1:U2=R1:R2这个关系式称为分压定律。该关系式告诉我们，两个电阻串联时，电阻大的分得电压多。（2）关于并联电路的分流定律两电阻R1和R2并联，通过它们的电流与各自电阻的关系满足：I1:I2=R2:R1这个关系式称为分流定律，该关系式告诉我们，两个电阻并联后，电阻越大，通过的电流就越小。电流的分配与电阻成反比。知识点四：应用欧姆定律综合计算（1）必备知识○1欧姆定律公式及变形公式○2串联电路中电流、电压和电阻的特点：○3并联电路中电流、电压和电阻的特点（2）计算时要注意的问题○1欧姆定律使用于从电源正极到负极之间的整个电路或其中某一部分电路，并且是纯电阻电路。○2定律中“通过”的电流I，“两端”的电压U及“导体”的电阻R，是针对同一个导体或同一段电路而言，具有对应性。○3欧姆定律中三个物理量间有同时性，即在同一部分电路上，由于开关的闭合或断开以及滑动变阻器滑片位置的移动，都将引起电路的变化，因而公式R=U/I中三个量是同一时间值。○4公式中三个物理量，必须使用国际单位制中的单位，即电流安培，电压伏特，电阻欧姆。随堂练习：1、如图所示电路,电压U不变,当闭合开关S时,下列判断正确的是：()(A)电压示数增大,电流表示数减小(B)电压表示数增大,电流表示数增大(C)电压表示数减小,电流表示数减小(D)电压表示数减小,电流表示数增大2、某同学连接电路如图2所示，闭合开关S，发现灯不亮，为检查电路故障，他用电压表进行测量，结果是UAD=3V，UAB=3V，UBC=0，UCD=0。此电路故障可能是A、开关S接触不良B、电灯L灯丝断了C、电灯L短路D、电阻R短路3、在如图3所示的电路中，电源电压为6V。闭合开关后，电压表V1的示数为0，电压表V2的示数为6V。此电路的故障可能是(双选)：A、电阻R1短路B、电阻R1开C、电阻R2短路D、电阻R2开路4、如图4所示电路，闭合开关S后，发现灯L1不亮，L2正常发光。此电路的故障可能是（单选）：A、开关S接触不良B、电灯L1灯丝断了C、电灯L1短路D、电灯L2短路5、把一根长1米、粗细均匀的电阻丝接在电压不变的电源两极上，通过电阻丝的电流强度是1安
