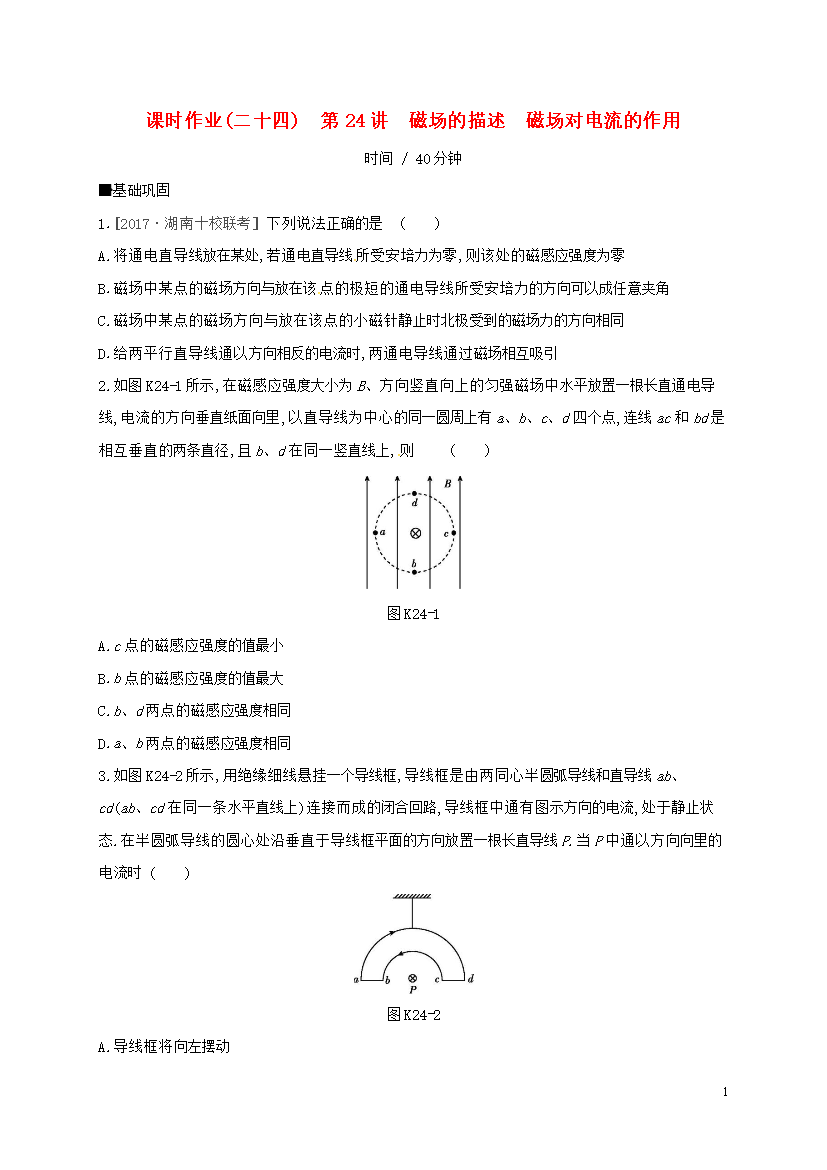

高考物理总复习 第9单元 磁场 作业手册（24）磁场的描述 磁场对电流的作用-人教版高三全册物理试题.doc

课时作业(二十四)第24讲磁场的描述磁场对电流的作用
时间/40分钟
基础巩固
1.[2017·湖南十校联考]下列说法正确的是 ()
A.将通电直导线放在某处,若通电直导线所受安培力为零,则该处的磁感应强度为零
B.磁场中某点的磁场方向与放在该点的极短的通电导线所受安培力的方向可以成任意夹角
C.磁场中某点的磁场方向与放在该点的小磁针静止时北极受到的磁场力的方向相同
D.给两平行直导线通以方向相反的电流时,两通电导线通过磁场相互吸引
2.如图K24-1所示,在磁感应强度大小为B、方向竖直向上的匀强磁场中水平放置一根长直通电导线,电流的方向垂直纸面向里,以直导线为中心的同一圆周上有a、b、c、d四个点,连线ac和bd是相互垂直的两条直径,且b、d在同一竖直线上,则 ()

图K24-1
A.c点的磁感应强度的值最小
B.b点的磁感应强度的值最大
C.b、d两点的磁感应强度相同
D.a、b两点的磁感应强度相同
3.如图K24-2所示,用绝缘细线悬挂一个导线框,导线框是由两同心半圆弧导线和直导线ab、cd(ab、cd在同一条水平直线上)连接而成的闭合回路,导线框中通有图示方向的电流,处于静止状态.在半圆弧导线的圆心处沿垂直于导线框平面的方向放置一根长直导线P.当P中通以方向向里的电流时 ()

图K24-2
A.导线框将向左摆动
B.导线框将向右摆动
C.从上往下看,导线框将顺时针转动
D.从上往下看,导线框将逆时针转动
4.如图K24-3所示,两平行直导线cd和ef竖直放置,通以方向相反、大小相等的电流,a、b两点位于两导线所在的平面内,则 ()

图K24-3
A.b点的磁感应强度为零
B.ef导线在a点产生的磁场方向垂直纸面向里
C.cd导线受到的安培力方向向右
D.同时改变两导线的电流方向,cd导线受到的安培力方向不变
5.(多选)三条在同一平面(纸面)内的长直绝缘导线组成一等边三角形,在导线中通过的电流均为I,方向如图K24-4所示.a、b和c三点分别位于三角形的三个顶角的角平分线上,且到对应顶点的距离相等.将a、b和c处的磁感应强度大小分别记为B1、B2和B3,下列说法正确的是 ()

图K24-4
A.B1=B2<B3
B.B1=B2=B3
C.a和b处磁场方向垂直于纸面向外,c处磁场方向垂直于纸面向里
D.a处磁场方向垂直于纸面向外,b和c处磁场方向垂直于纸面向里
技能提升
6.(多选)[2017·广州测试]如图K24-5所示,在同一平面内有①、②、③三根等间距平行放置的长直导线,通入的电流分别为1A、2A、1A,②的电流方向为c→d且受到安培力的合力方向水平向右,则 ()

图K24-5
A.①的电流方向为a→b
B.③的电流方向为e→f
C.①受到安培力的合力方向水平向左
D.③受到安培力的合力方向水平向左
7.质量为m、长为L的直导体棒放置于四分之一光滑圆弧轨道上,整个装置处于竖直向上、磁感应强度为B的匀强磁场中,直导体棒中通有恒定电流,平衡时导体棒与圆弧圆心的连线与竖直方向成60°角,其截面图如图K24-6所示,重力加速度为g.关于导体棒中电流,下列分析正确的是 ()

图K24-6
A.导体棒中电流垂直纸面向外,大小为
B.导体棒中电流垂直纸面向外,大小为
C.导体棒中电流垂直纸面向里,大小为
D.导体棒中电流垂直纸面向里,大小为
8.[2017·南昌十校二模]如图K24-7所示,用三条细线悬挂的水平圆形线圈共有n匝,线圈由粗细均匀、单位长度的质量为2.5g的导线绕制而成,三条细线呈对称分布,稳定时线圈平面水平.在线圈正下方放有一个圆柱形条形磁铁,磁铁中轴线OO'垂直于线圈平面且通过其圆心O,测得线圈的导线所在处磁感应强度大小为0.5T,方向与竖直线成30°角.要使三条细线上的张力为零,线圈中通过的电流至少为(g取10m/s2) ()

图K24-7
A.0.1A B.0.2A
C.0.05A D.0.01A
9.(多选)如图K24-8甲所示,两根光滑平行导轨水平放置,间距为L,其间有竖直向下的匀强磁场,磁感应强度为B.垂直于导轨水平对称放置一根均匀金属棒.从t=0时刻起,棒上有如图乙所示的持续交变电流I,周期为T,最大值为Im,图甲中I所示方向为电流正方向,则金属棒 ()

图K24-8
A.一直向右移动
B.速度随时间周期性变化
C.受到的安培力随时间周期性变化
D.受到的安培力在一个周期内做正功
10.音圈电机是一种应用于硬盘、光驱等系统的特殊电动机.图K24-9是某音圈电机的原理示意图,它由一对正对的磁极和一个正方形刚性线圈构成,线圈边长为L,匝数为n,磁极正对区域内的磁感应强度方向垂直于线圈平面竖直向下,大小为B,区域外的磁场忽略不计,线圈左边始终在磁场外,右边始终在磁场内,前、后两边在磁场内的长
