公交车上的雨伞存放及雨伞上的雨水收集装置.pdf

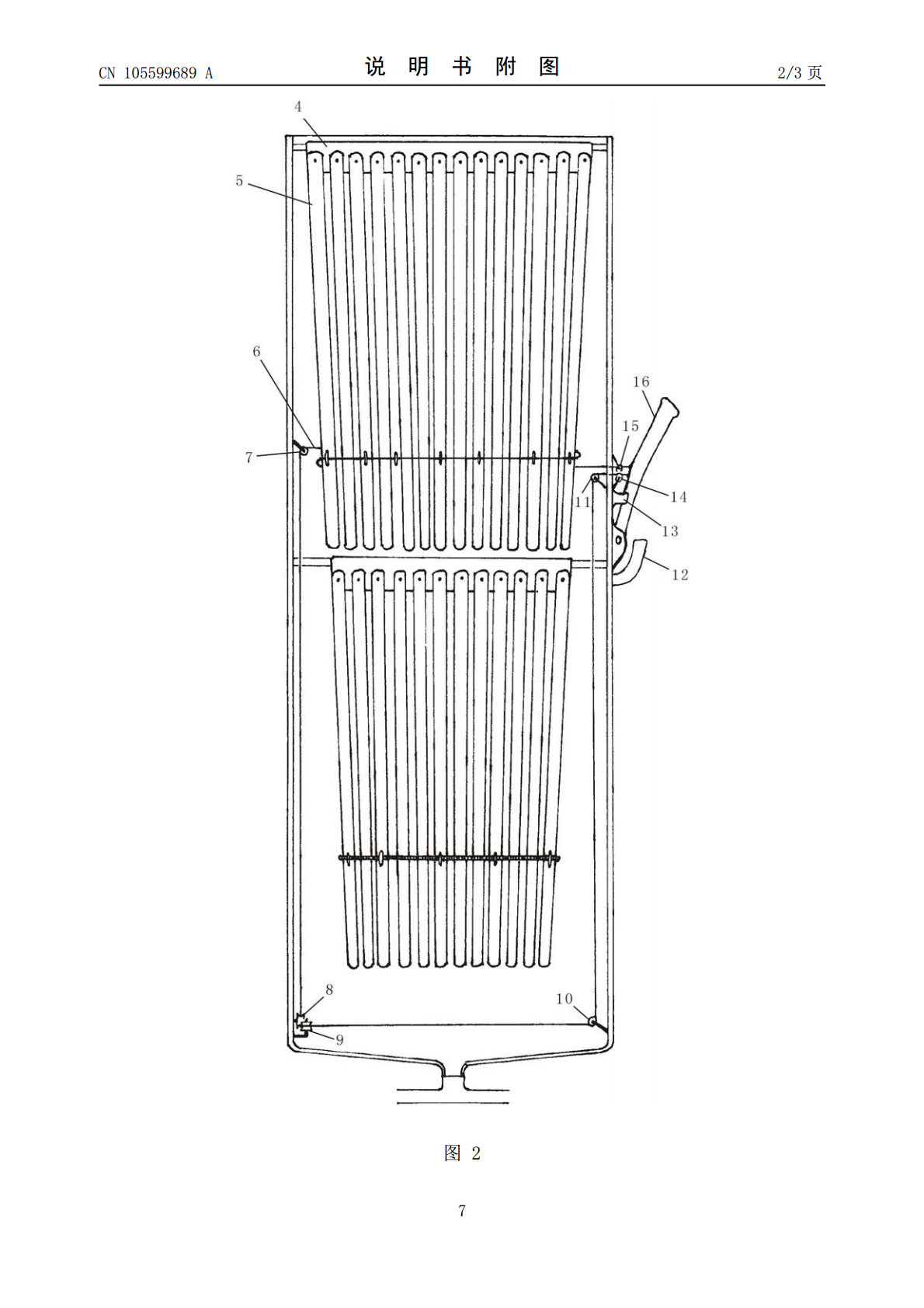

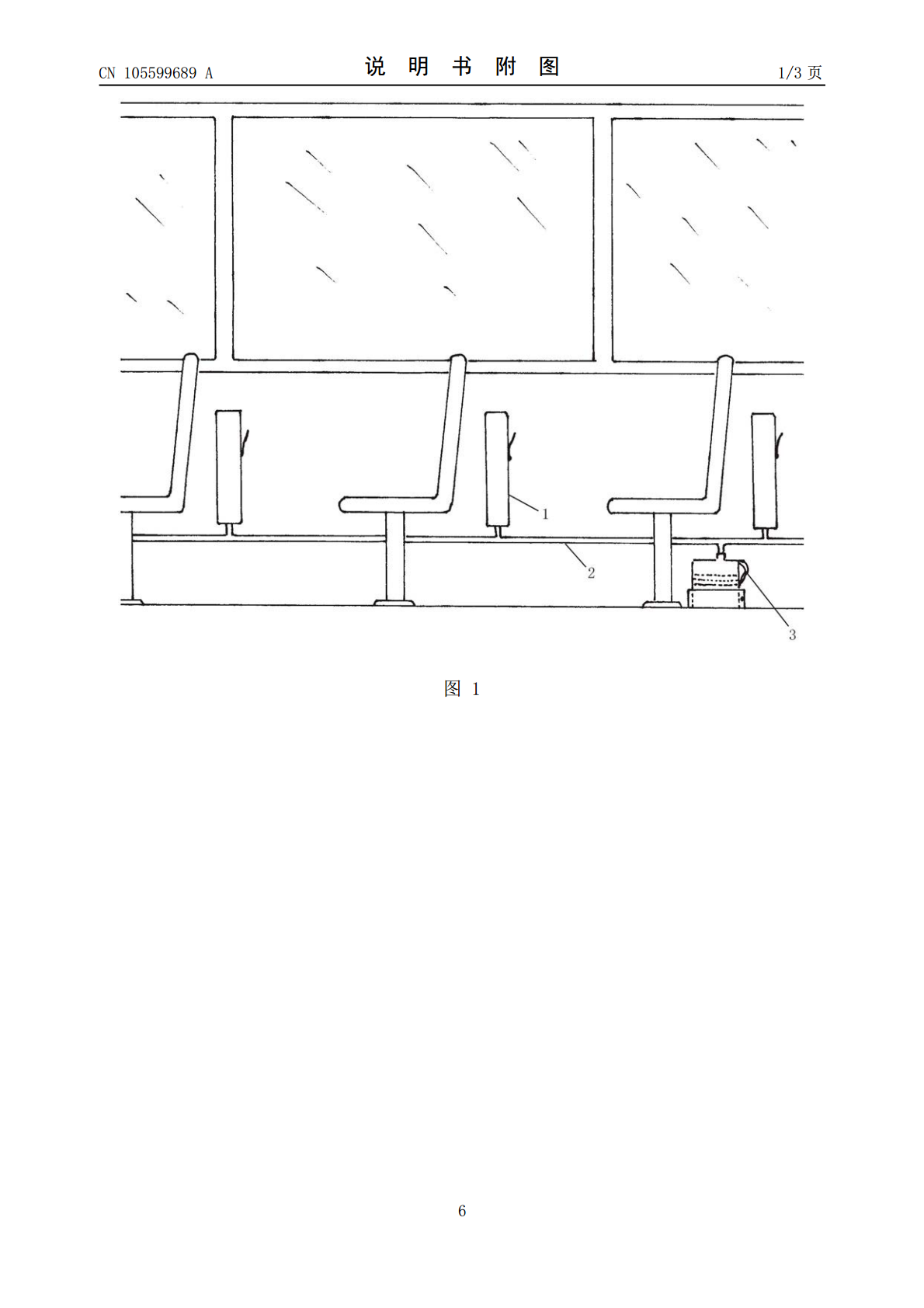

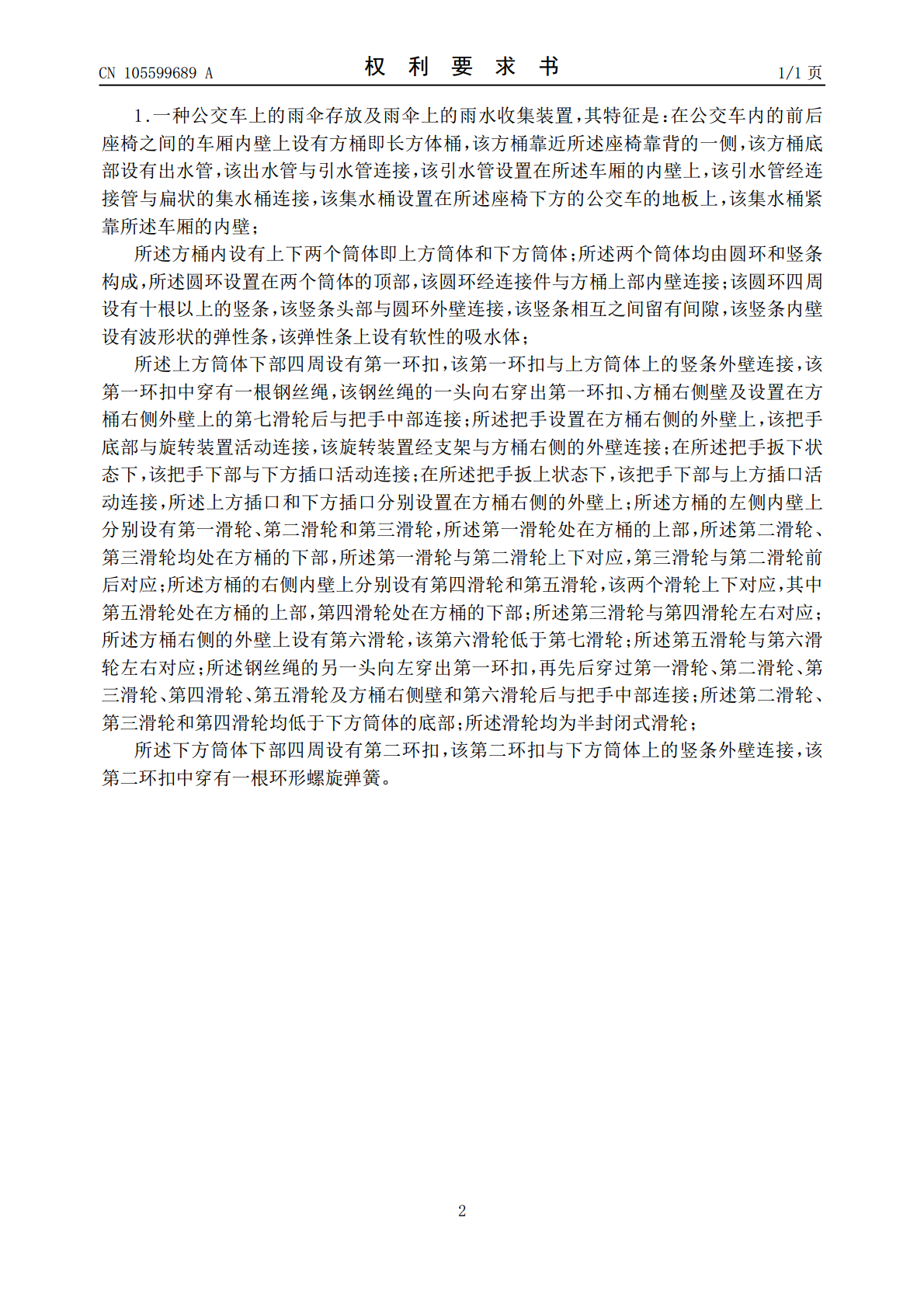

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105599689A(43)申请公布日2016.05.25(21)申请号201510957822.3(22)申请日2015.12.21(71)申请人虞萍萍地址315000浙江省宁波市江东区中山东路888弄21号204室(72)发明人陈科(51)Int.Cl.B60R7/12(2006.01)权利要求书1页说明书3页附图3页(54)发明名称公交车上的雨伞存放及雨伞上的雨水收集装置(57)摘要一种公交车上的雨伞存放及雨伞上的雨水收集装置，是在公交车的前后座椅之间的车厢内壁上设带出水管的方桶，出水管经引水管与设在公交车地板上的集水桶连接。方桶设上、下方筒体；筒体顶部设圆环，圆环四周设竖条，竖条内壁设带吸水体的弹性条。上方筒体四周设环扣，该环扣与上方筒体中的竖条连接，该环扣中的钢丝绳的一头向右穿过所述环扣、方桶右壁及方桶外壁上的第七滑轮后与设在方桶外壁的把手连接，把手与上、下方插口活动连接。钢丝绳另一头向左穿过所述环扣和设在方桶内壁上的第一、二、三、四、五滑轮及方桶右壁和方桶外壁上的第六滑轮后与把手连接。下方筒体下部四周设环扣，该环扣与下方筒体中的竖条连接，该环扣中设环形螺旋弹簧。CN105599689ACN105599689A权利要求书1/1页1.一种公交车上的雨伞存放及雨伞上的雨水收集装置，其特征是：在公交车内的前后座椅之间的车厢内壁上设有方桶即长方体桶，该方桶靠近所述座椅靠背的一侧，该方桶底部设有出水管，该出水管与引水管连接，该引水管设置在所述车厢的内壁上，该引水管经连接管与扁状的集水桶连接，该集水桶设置在所述座椅下方的公交车的地板上，该集水桶紧靠所述车厢的内壁；所述方桶内设有上下两个筒体即上方筒体和下方筒体；所述两个筒体均由圆环和竖条构成，所述圆环设置在两个筒体的顶部，该圆环经连接件与方桶上部内壁连接；该圆环四周设有十根以上的竖条，该竖条头部与圆环外壁连接，该竖条相互之间留有间隙，该竖条内壁设有波形状的弹性条，该弹性条上设有软性的吸水体；所述上方筒体下部四周设有第一环扣，该第一环扣与上方筒体上的竖条外壁连接，该第一环扣中穿有一根钢丝绳，该钢丝绳的一头向右穿出第一环扣、方桶右侧壁及设置在方桶右侧外壁上的第七滑轮后与把手中部连接；所述把手设置在方桶右侧的外壁上，该把手底部与旋转装置活动连接，该旋转装置经支架与方桶右侧的外壁连接；在所述把手扳下状态下，该把手下部与下方插口活动连接；在所述把手扳上状态下，该把手下部与上方插口活动连接，所述上方插口和下方插口分别设置在方桶右侧的外壁上；所述方桶的左侧内壁上分别设有第一滑轮、第二滑轮和第三滑轮，所述第一滑轮处在方桶的上部，所述第二滑轮、第三滑轮均处在方桶的下部，所述第一滑轮与第二滑轮上下对应，第三滑轮与第二滑轮前后对应；所述方桶的右侧内壁上分别设有第四滑轮和第五滑轮，该两个滑轮上下对应，其中第五滑轮处在方桶的上部，第四滑轮处在方桶的下部；所述第三滑轮与第四滑轮左右对应；所述方桶右侧的外壁上设有第六滑轮，该第六滑轮低于第七滑轮；所述第五滑轮与第六滑轮左右对应；所述钢丝绳的另一头向左穿出第一环扣，再先后穿过第一滑轮、第二滑轮、第三滑轮、第四滑轮、第五滑轮及方桶右侧壁和第六滑轮后与把手中部连接；所述第二滑轮、第三滑轮和第四滑轮均低于下方筒体的底部；所述滑轮均为半封闭式滑轮；所述下方筒体下部四周设有第二环扣，该第二环扣与下方筒体上的竖条外壁连接，该第二环扣中穿有一根环形螺旋弹簧。2CN105599689A说明书1/3页公交车上的雨伞存放及雨伞上的雨水收集装置技术领域[0001]本发明是涉及一种雨伞存放及雨水的收集装置，具体是涉及一种公交车上的雨伞存放及雨伞上的雨水收集装置。背景技术[0002]下雨天，乘客会将雨伞带上公交车，而公交车上没有专门放雨伞的地方，很多乘客会将雨伞放在靠近座椅的公交车地板上等，使雨伞上的雨水会更多地流散在地板上，这样车厢看上去会比较乱一些；地板也比较湿滑，乘客在行走时容易滑倒。另外，当公交车上有空座位时，个别乘客还会随手将雨伞放在旁边的空座位上，致使后来的乘客无法乘坐该座位或不慎坐在该座位时将裤子弄湿等，从而给人们带来不便。发明内容[0003]本发明的目的：是为解决上述问题而提供一种公交车上的雨伞存放及雨伞上的雨水收集装置。[0004]本发明所采用的技术方案是：在公交车内的前后座椅之间的车厢内壁上设有方桶即长方体桶，该方桶靠近所述座椅靠背的一侧，该方桶底部设有出水管，该出水管与引水管连接，该引水管设置在所述车厢的内壁上，该引水管经连接管与扁状的集水桶连接，该集水桶设置在所述座椅下方的公交车的地板上，该集水桶紧靠所述车厢的内壁；所述方桶内设有上下两个筒体即上方筒体和下方筒体；所述两个筒体均由圆环和竖
