用于雨伞的雨水收集装置.pdf

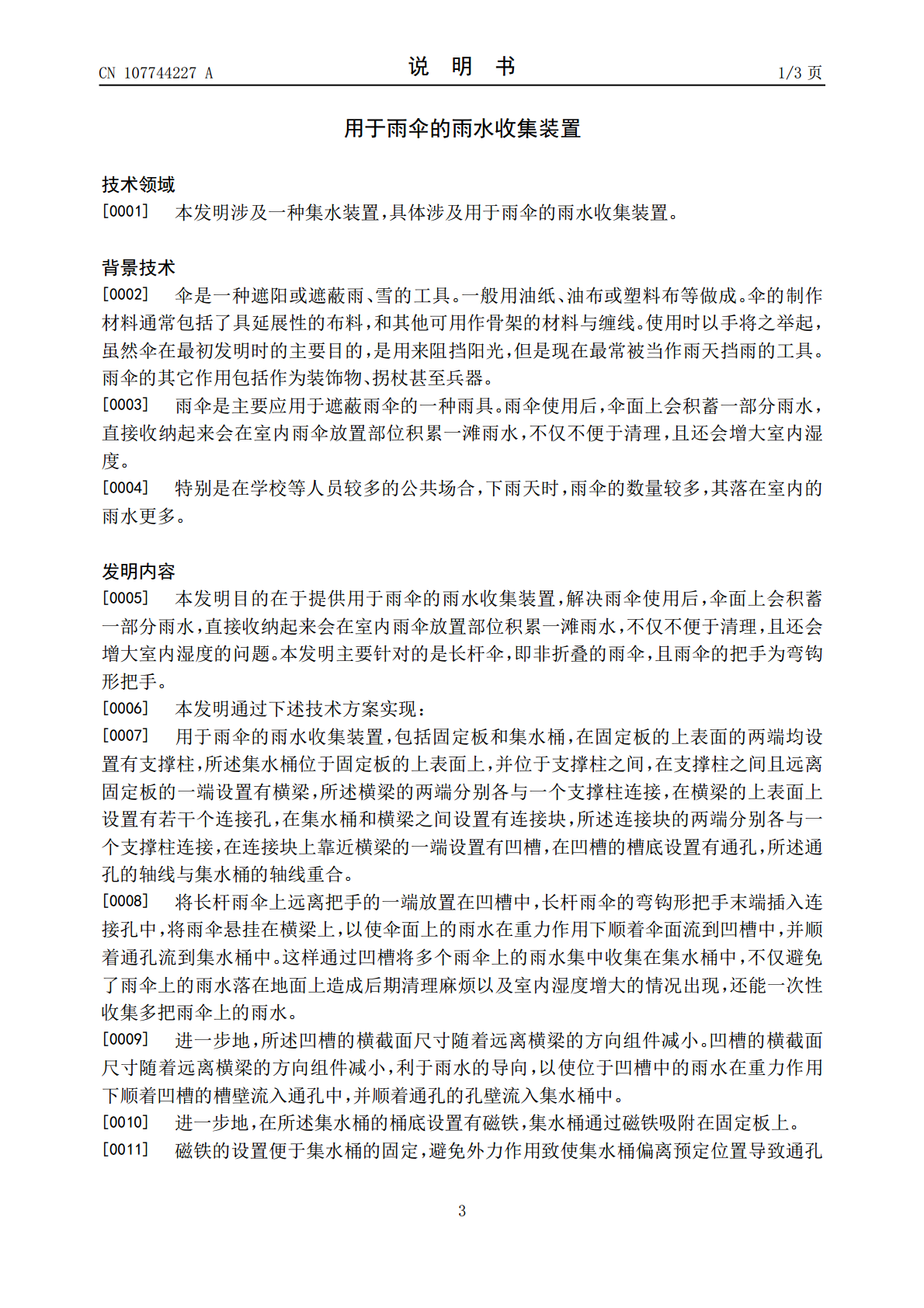

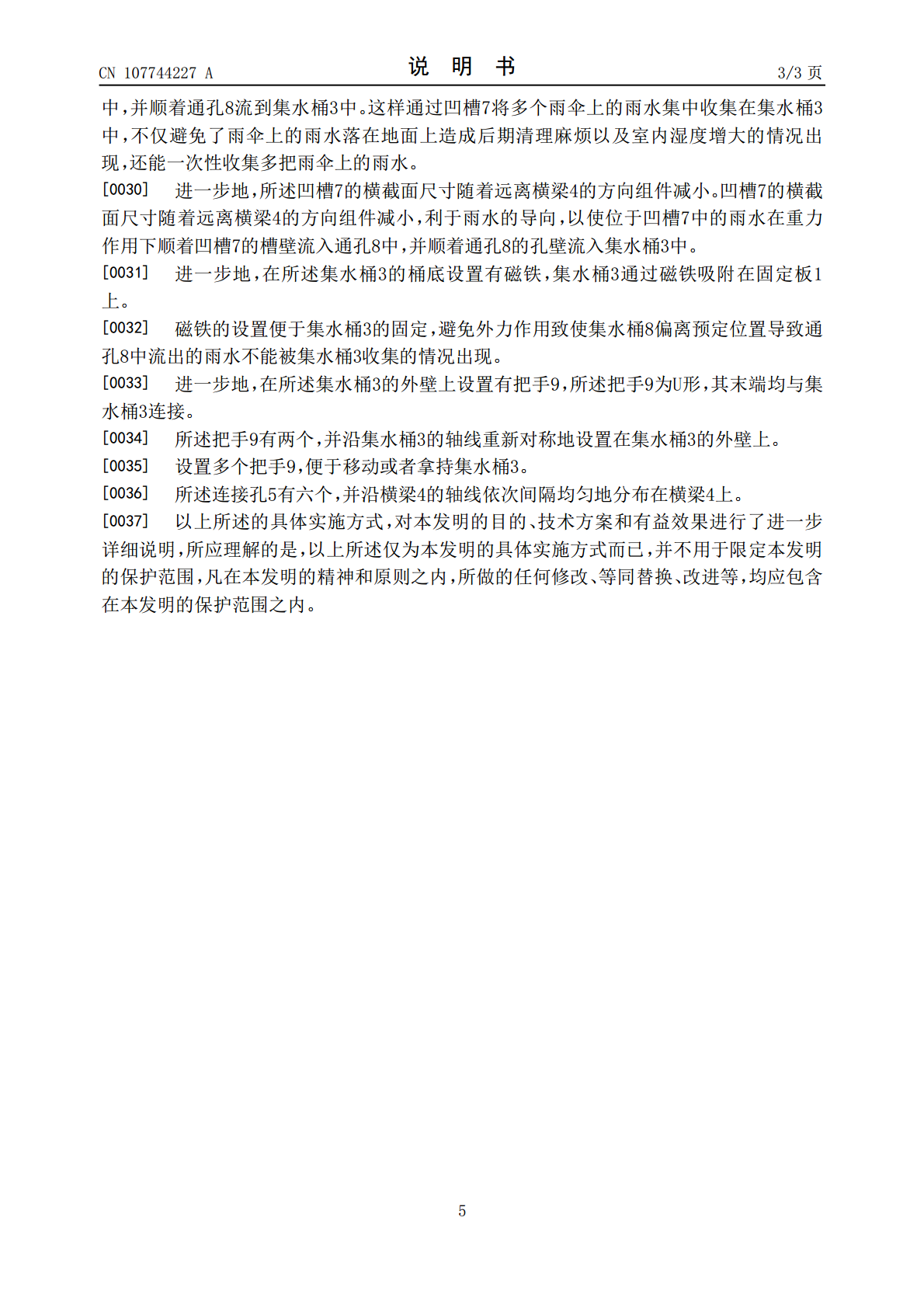

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107744227A(43)申请公布日2018.03.02(21)申请号201711019993.7(22)申请日2017.10.27(71)申请人成都亨通兆业精密机械有限公司地址610000四川省成都市成华区东三环路二段龙潭工业园(72)发明人吴光武(51)Int.Cl.A45B25/28(2006.01)权利要求书1页说明书3页附图2页(54)发明名称用于雨伞的雨水收集装置(57)摘要本发明公开了用于雨伞的雨水收集装置，包括固定板和集水桶，在固定板的上表面的两端均设置有支撑柱，所述集水桶位于固定板的上表面上，并位于支撑柱之间，在支撑柱之间且远离固定板的一端设置有横梁，所述横梁的两端分别各与一个支撑柱连接，在横梁的上表面上设置有若干个连接孔，在集水桶和横梁之间设置有连接块，所述连接块的两端分别各与一个支撑柱连接，在连接块上靠近横梁的一端设置有凹槽，在凹槽的槽底设置有通。这样通过凹槽将多个雨伞上的雨水集中收集在集水桶中，不仅避免了雨伞上的雨水落在地面上造成后期清理麻烦以及室内湿度增大的情况出现，还能一次性收集多把雨伞上的雨水。CN107744227ACN107744227A权利要求书1/1页1.用于雨伞的雨水收集装置，其特征在于：包括固定板(1)和集水桶(3)，在固定板(1)的上表面的两端均设置有支撑柱(2)，所述集水桶(3)位于固定板(1)的上表面上，并位于支撑柱(2)之间，在支撑柱(2)之间且远离固定板(1)的一端设置有横梁(4)，所述横梁(4)的两端分别各与一个支撑柱(2)连接，在横梁(4)的上表面上设置有若干个连接孔(5)，在集水桶(3)和横梁(4)之间设置有连接块(6)，所述连接块(6)的两端分别各与一个支撑柱(2)连接，在连接块(6)上靠近横梁(4)的一端设置有凹槽(7)，在凹槽(7)的槽底设置有通孔(8)，所述通孔(8)的轴线与集水桶(3)的轴线重合。2.根据权利要求1所述的用于雨伞的雨水收集装置，其特征在于：所述凹槽(7)的横截面尺寸随着远离横梁(4)的方向组件减小。3.根据权利要求1所述的用于雨伞的雨水收集装置，其特征在于：在所述集水桶(3)的桶底设置有磁铁，集水桶(3)通过磁铁吸附在固定板(1)上。4.根据权利要求1所述的用于雨伞的雨水收集装置，其特征在于：在所述集水桶(3)的外壁上设置有把手(9)，所述把手(9)为U形，其末端均与集水桶(3)连接。5.根据权利要求4所述的用于雨伞的雨水收集装置，其特征在于：所述把手(9)有两个，并沿集水桶(3)的轴线重新对称地设置在集水桶(3)的外壁上。6.根据权利要求1所述的用于雨伞的雨水收集装置，其特征在于：所述连接孔(5)有六个，并沿横梁(4)的轴线依次间隔均匀地分布在横梁(4)上。2CN107744227A说明书1/3页用于雨伞的雨水收集装置技术领域[0001]本发明涉及一种集水装置，具体涉及用于雨伞的雨水收集装置。背景技术[0002]伞是一种遮阳或遮蔽雨、雪的工具。一般用油纸、油布或塑料布等做成。伞的制作材料通常包括了具延展性的布料，和其他可用作骨架的材料与缠线。使用时以手将之举起，虽然伞在最初发明时的主要目的，是用来阻挡阳光，但是现在最常被当作雨天挡雨的工具。雨伞的其它作用包括作为装饰物、拐杖甚至兵器。[0003]雨伞是主要应用于遮蔽雨伞的一种雨具。雨伞使用后，伞面上会积蓄一部分雨水，直接收纳起来会在室内雨伞放置部位积累一滩雨水，不仅不便于清理，且还会增大室内湿度。[0004]特别是在学校等人员较多的公共场合，下雨天时，雨伞的数量较多，其落在室内的雨水更多。发明内容[0005]本发明目的在于提供用于雨伞的雨水收集装置，解决雨伞使用后，伞面上会积蓄一部分雨水，直接收纳起来会在室内雨伞放置部位积累一滩雨水，不仅不便于清理，且还会增大室内湿度的问题。本发明主要针对的是长杆伞，即非折叠的雨伞，且雨伞的把手为弯钩形把手。[0006]本发明通过下述技术方案实现：[0007]用于雨伞的雨水收集装置，包括固定板和集水桶，在固定板的上表面的两端均设置有支撑柱，所述集水桶位于固定板的上表面上，并位于支撑柱之间，在支撑柱之间且远离固定板的一端设置有横梁，所述横梁的两端分别各与一个支撑柱连接，在横梁的上表面上设置有若干个连接孔，在集水桶和横梁之间设置有连接块，所述连接块的两端分别各与一个支撑柱连接，在连接块上靠近横梁的一端设置有凹槽，在凹槽的槽底设置有通孔，所述通孔的轴线与集水桶的轴线重合。[0008]将长杆雨伞上远离把手的一端放置在凹槽中，长杆雨伞的弯钩形把手末端插入连接孔中，将雨伞悬挂在横梁上，以使伞面上的雨水在重力作用下顺着伞面流到凹槽中，并顺着通孔流到集水桶中。这样通过凹槽将多个雨伞上的雨水集中收集
