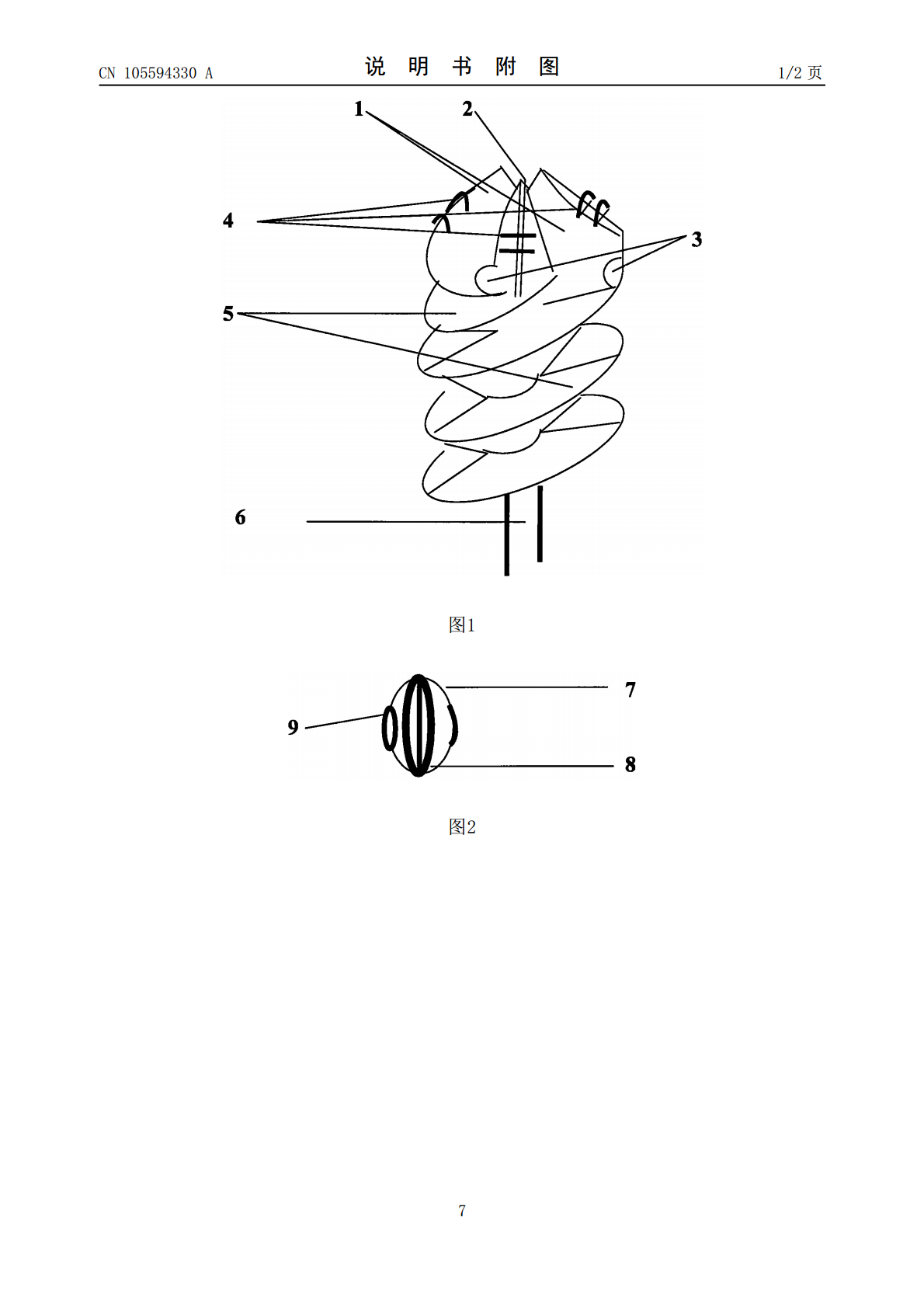

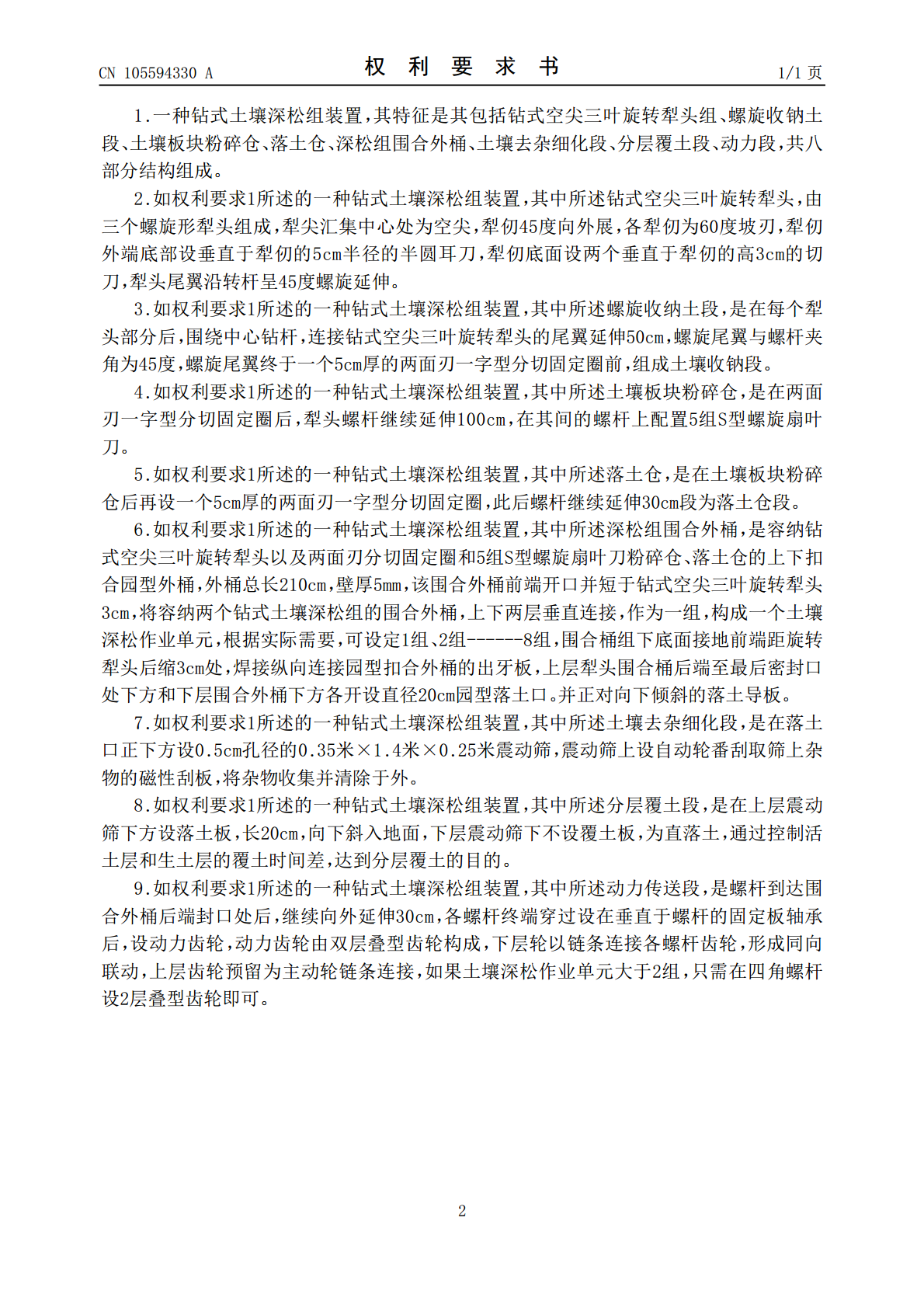

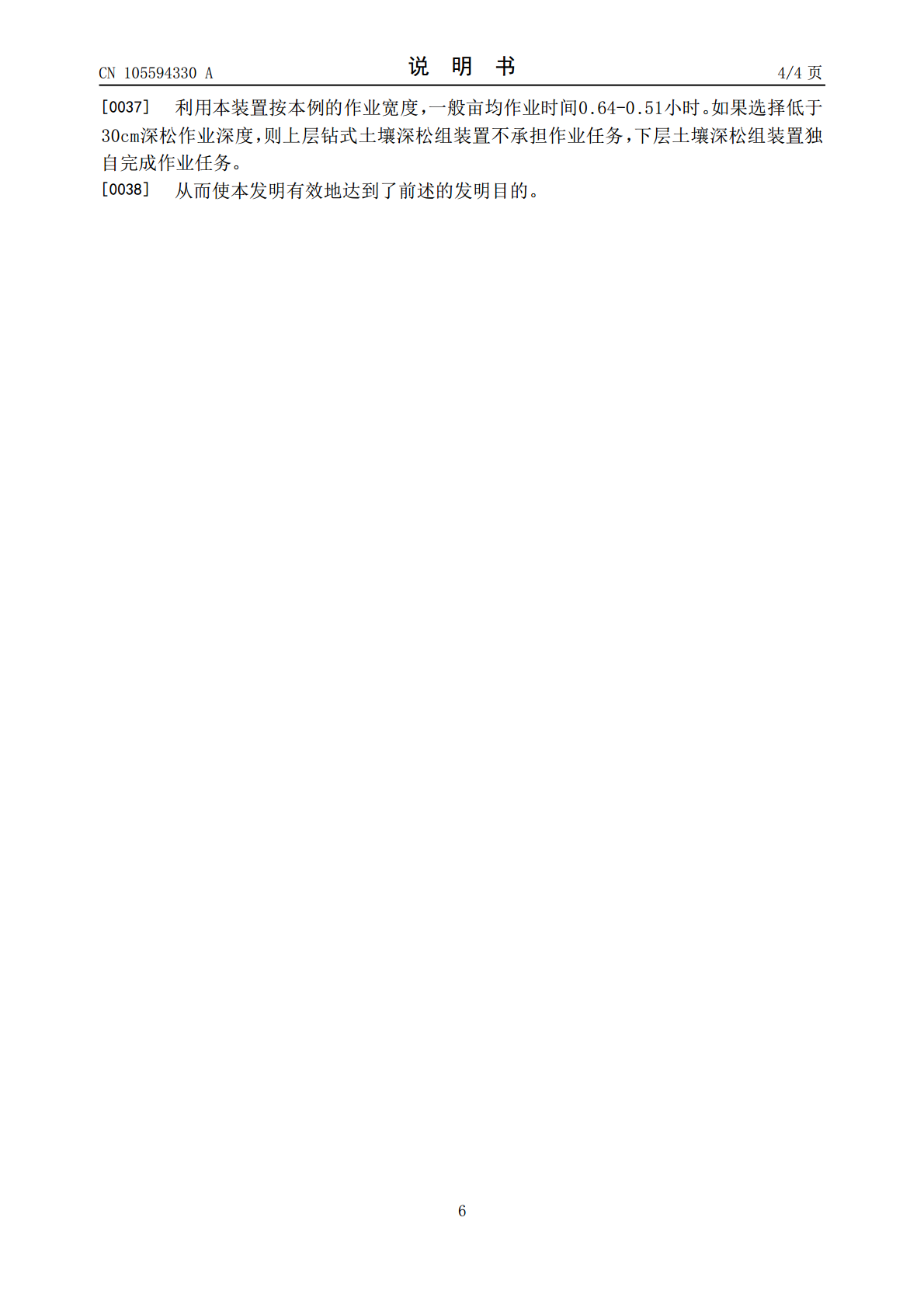

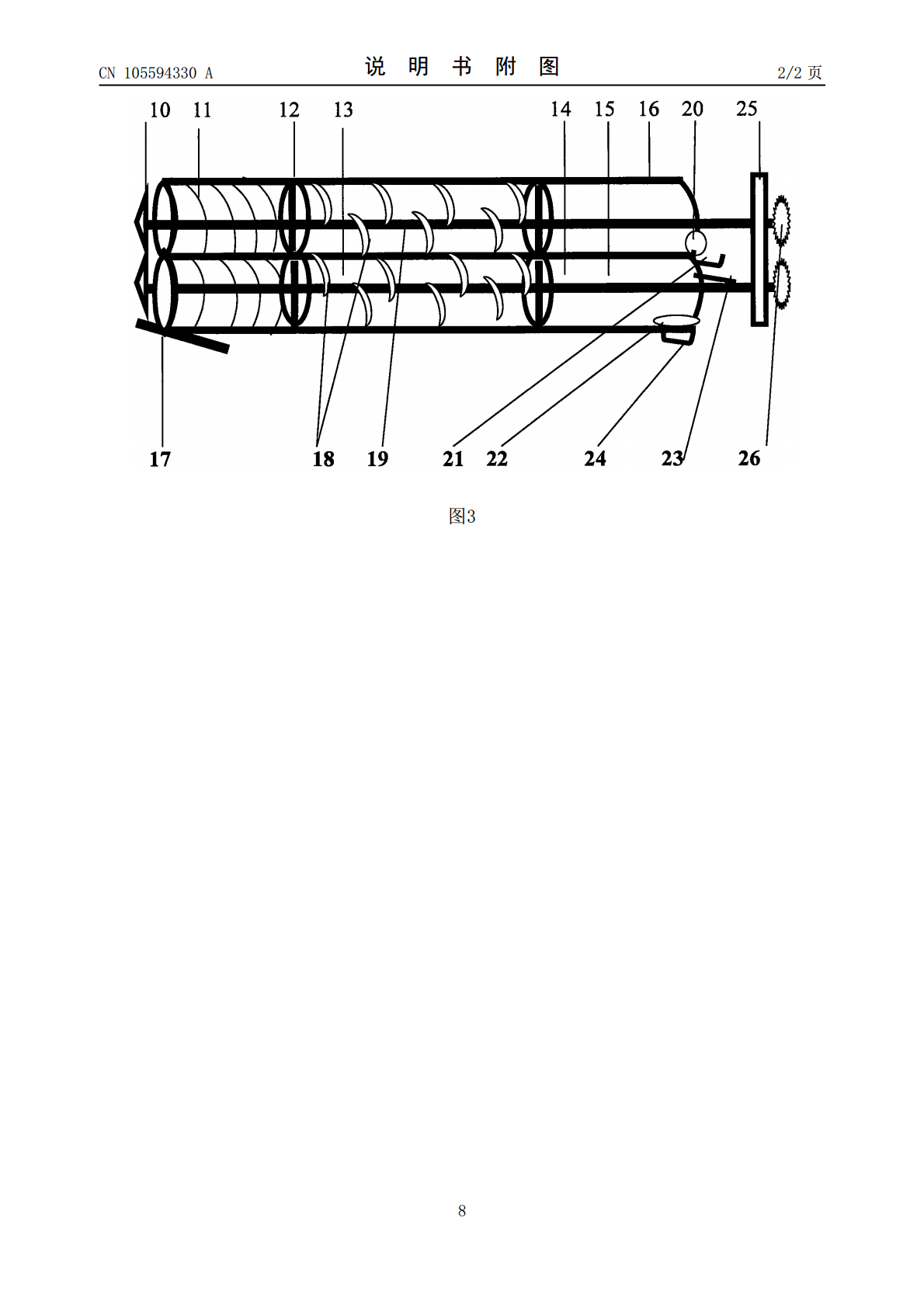

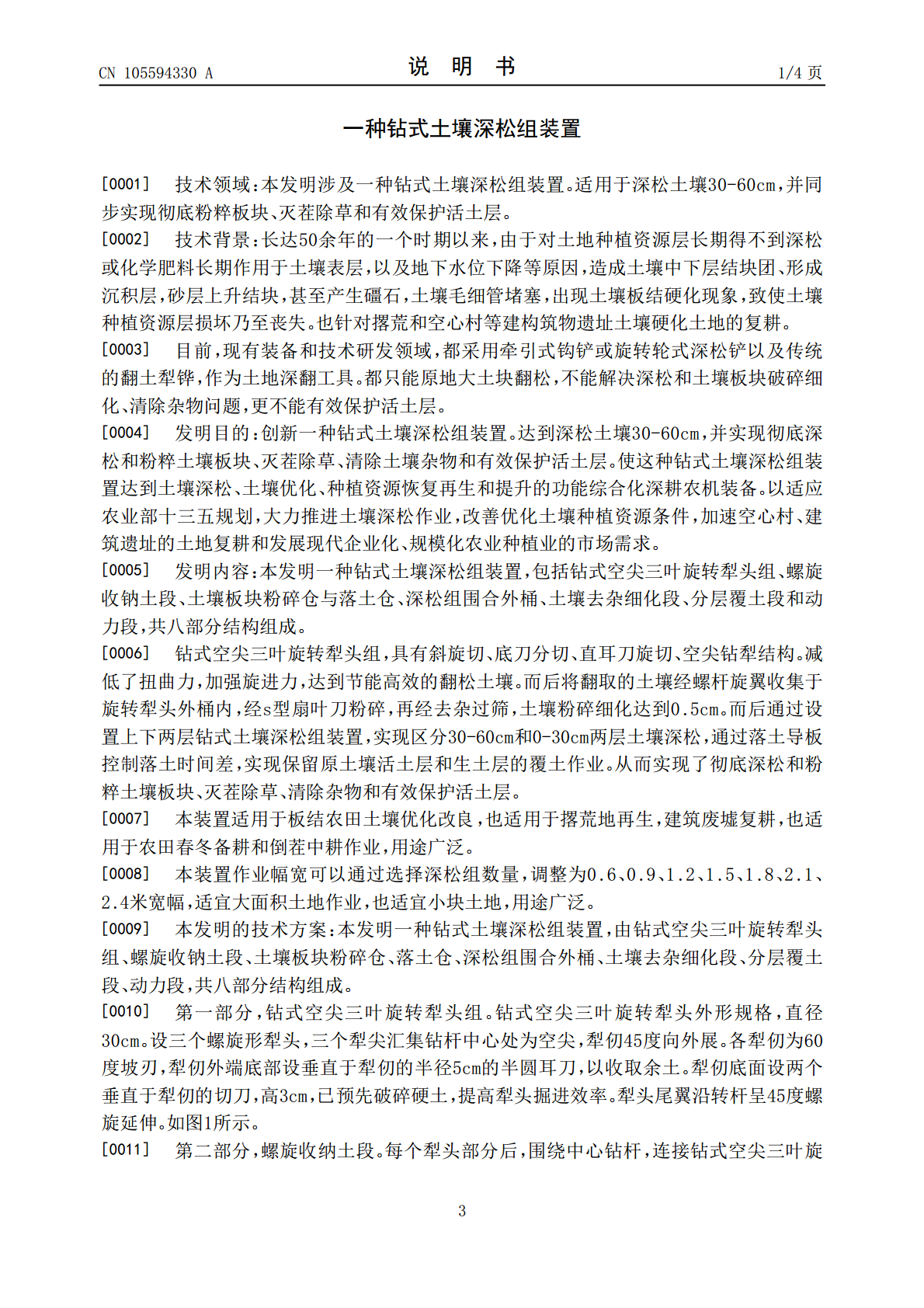

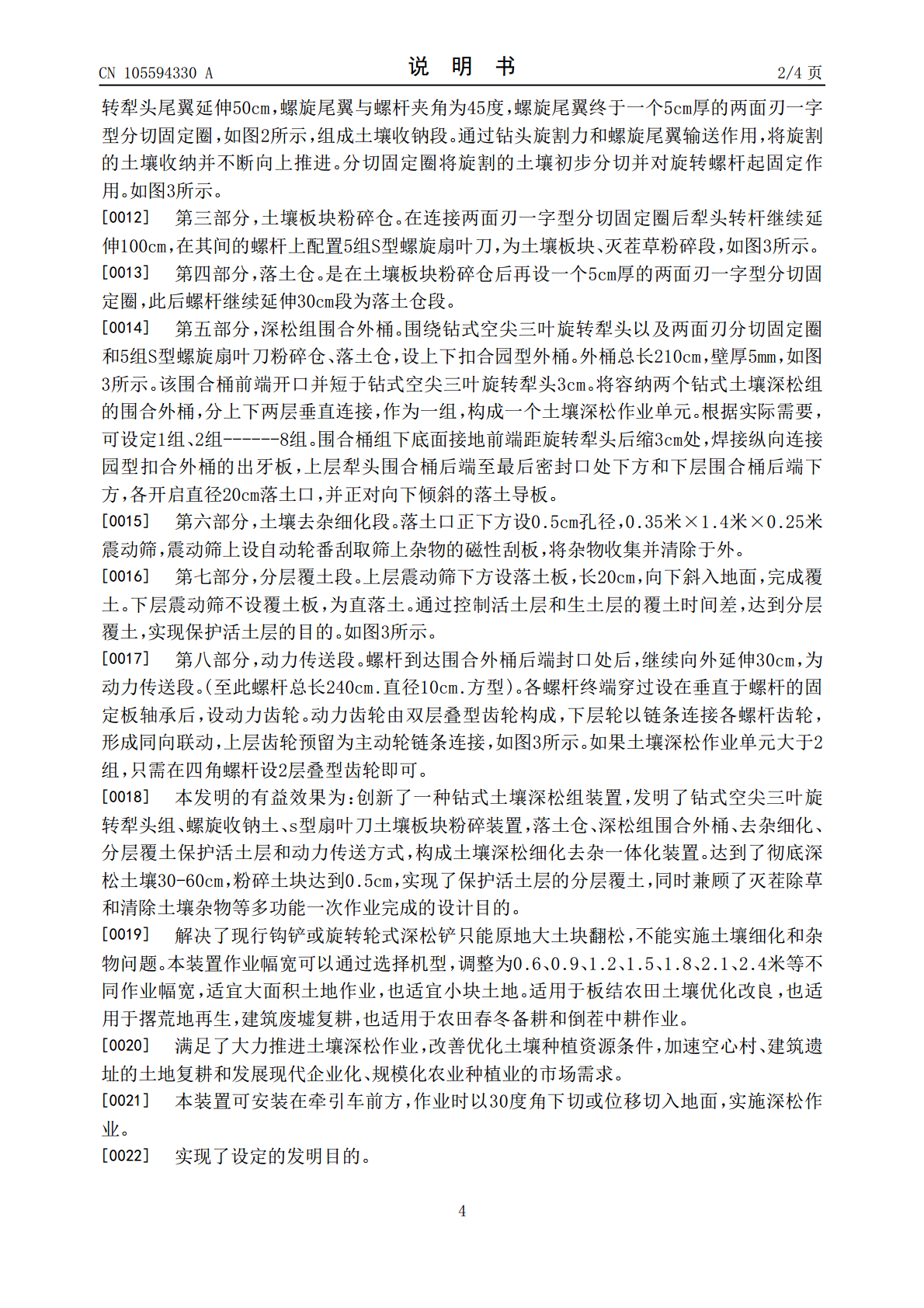

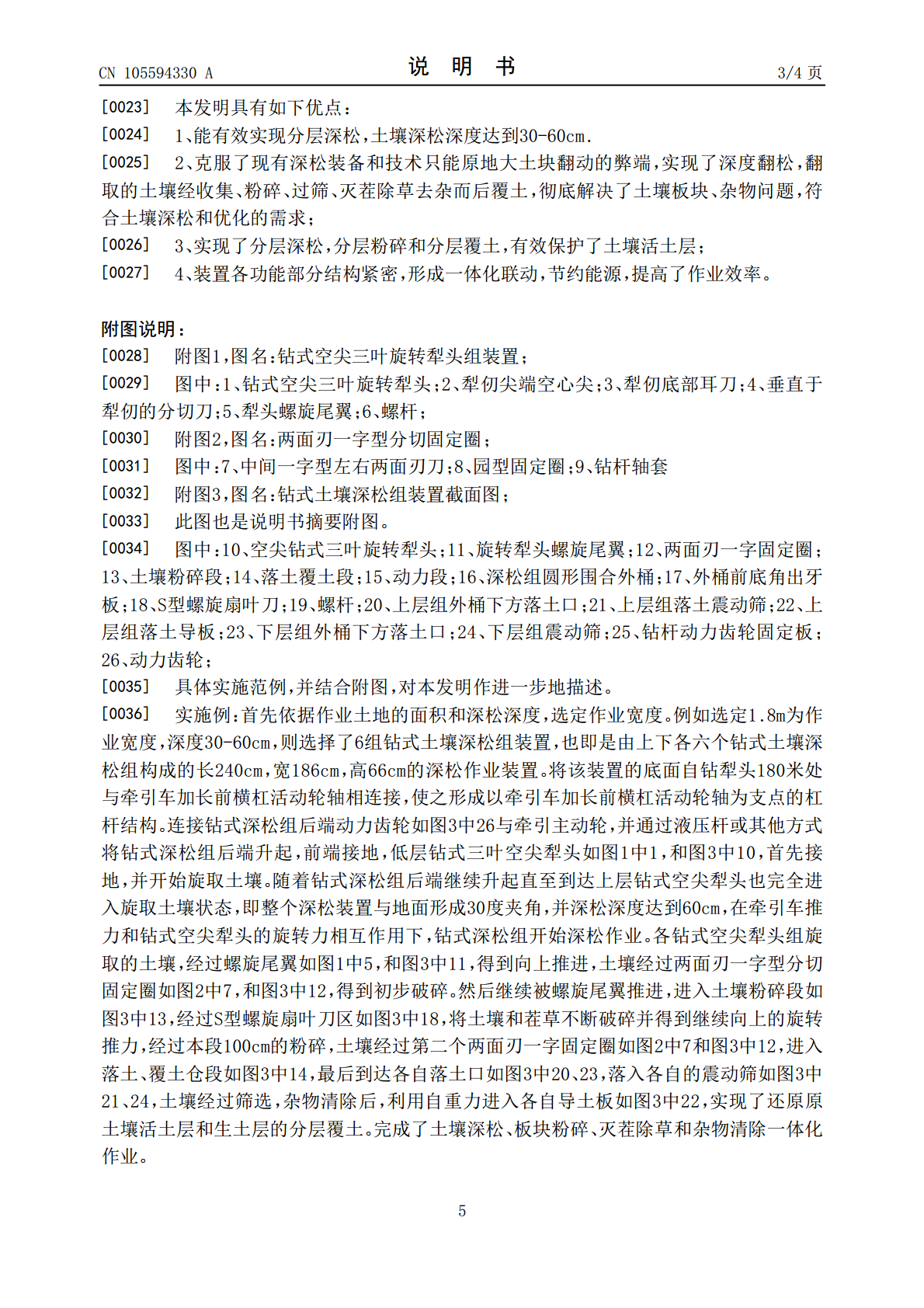

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105594330A(43)申请公布日2016.05.25(21)申请号201610124424.8(22)申请日2016.03.07(71)申请人张柱地址100024北京市朝阳区管庄地区京通苑14号楼1805室(72)发明人张柱(51)Int.Cl.A01B49/02(2006.01)A01B49/04(2006.01)权利要求书1页说明书4页附图2页(54)发明名称一种钻式土壤深松组装置(57)摘要本发明涉及一种钻式土壤深松组装置，适用于土壤板结硬化、撂荒和空心村及建构筑物遗址土地的复耕。本装置包括钻式空尖三叶旋转犁头组、螺旋收钠土段、土壤板块粉碎仓与落土仓、深松组围合外桶、土壤去杂细化段、分层覆土段和动力段，共八部分结构组成。土壤粉碎细化达到0.5cm。本装置作业幅宽可以通过选择深松组结构数量调整。适宜大面积土地作业，也适宜小块土地，用途广泛。本装置从内部结构上有效解决了现行钩铲或旋转轮式深松铲只能原地大土块翻松，不能土壤细化和杂物问题。实现了土壤深松和保护活土层的分层覆土，同时兼顾了灭茬除草和清除土壤杂物等多功能一次作业完成的设计目的。CN105594330ACN105594330A权利要求书1/1页1.一种钻式土壤深松组装置，其特征是其包括钻式空尖三叶旋转犁头组、螺旋收钠土段、土壤板块粉碎仓、落土仓、深松组围合外桶、土壤去杂细化段、分层覆土段、动力段，共八部分结构组成。2.如权利要求1所述的一种钻式土壤深松组装置，其中所述钻式空尖三叶旋转犁头，由三个螺旋形犁头组成，犁尖汇集中心处为空尖，犁仞45度向外展，各犁仞为60度坡刃，犁仞外端底部设垂直于犁仞的5cm半径的半圆耳刀，犁仞底面设两个垂直于犁仞的高3cm的切刀，犁头尾翼沿转杆呈45度螺旋延伸。3.如权利要求1所述的一种钻式土壤深松组装置，其中所述螺旋收纳土段，是在每个犁头部分后，围绕中心钻杆，连接钻式空尖三叶旋转犁头的尾翼延伸50cm，螺旋尾翼与螺杆夹角为45度，螺旋尾翼终于一个5cm厚的两面刃一字型分切固定圈前，组成土壤收钠段。4.如权利要求1所述的一种钻式土壤深松组装置，其中所述土壤板块粉碎仓，是在两面刃一字型分切固定圈后，犁头螺杆继续延伸100cm，在其间的螺杆上配置5组S型螺旋扇叶刀。5.如权利要求1所述的一种钻式土壤深松组装置，其中所述落土仓，是在土壤板块粉碎仓后再设一个5cm厚的两面刃一字型分切固定圈，此后螺杆继续延伸30cm段为落土仓段。6.如权利要求1所述的一种钻式土壤深松组装置，其中所述深松组围合外桶，是容纳钻式空尖三叶旋转犁头以及两面刃分切固定圈和5组S型螺旋扇叶刀粉碎仓、落土仓的上下扣合园型外桶，外桶总长210cm，壁厚5mm，该围合外桶前端开口并短于钻式空尖三叶旋转犁头3cm，将容纳两个钻式土壤深松组的围合外桶，上下两层垂直连接，作为一组，构成一个土壤深松作业单元，根据实际需要，可设定1组、2组------8组，围合桶组下底面接地前端距旋转犁头后缩3cm处，焊接纵向连接园型扣合外桶的出牙板，上层犁头围合桶后端至最后密封口处下方和下层围合外桶下方各开设直径20cm园型落土口。并正对向下倾斜的落土导板。7.如权利要求1所述的一种钻式土壤深松组装置，其中所述土壤去杂细化段，是在落土口正下方设0.5cm孔径的0.35米×1.4米×0.25米震动筛，震动筛上设自动轮番刮取筛上杂物的磁性刮板，将杂物收集并清除于外。8.如权利要求1所述的一种钻式土壤深松组装置，其中所述分层覆土段，是在上层震动筛下方设落土板，长20cm，向下斜入地面，下层震动筛下不设覆土板，为直落土，通过控制活土层和生土层的覆土时间差，达到分层覆土的目的。9.如权利要求1所述的一种钻式土壤深松组装置，其中所述动力传送段，是螺杆到达围合外桶后端封口处后，继续向外延伸30cm，各螺杆终端穿过设在垂直于螺杆的固定板轴承后，设动力齿轮，动力齿轮由双层叠型齿轮构成，下层轮以链条连接各螺杆齿轮，形成同向联动，上层齿轮预留为主动轮链条连接，如果土壤深松作业单元大于2组，只需在四角螺杆设2层叠型齿轮即可。2CN105594330A说明书1/4页一种钻式土壤深松组装置[0001]技术领域：本发明涉及一种钻式土壤深松组装置。适用于深松土壤30-60cm，并同步实现彻底粉粹板块、灭茬除草和有效保护活土层。[0002]技术背景：长达50余年的一个时期以来，由于对土地种植资源层长期得不到深松或化学肥料长期作用于土壤表层，以及地下水位下降等原因，造成土壤中下层结块团、形成沉积层，砂层上升结块，甚至产生礓石，土壤毛细管堵塞，出现土壤板结硬化现象，致使土壤种植资源层损坏乃至丧失。也针对撂荒和空心村等建构筑物遗址土壤硬化土地的复耕。[0003]目
