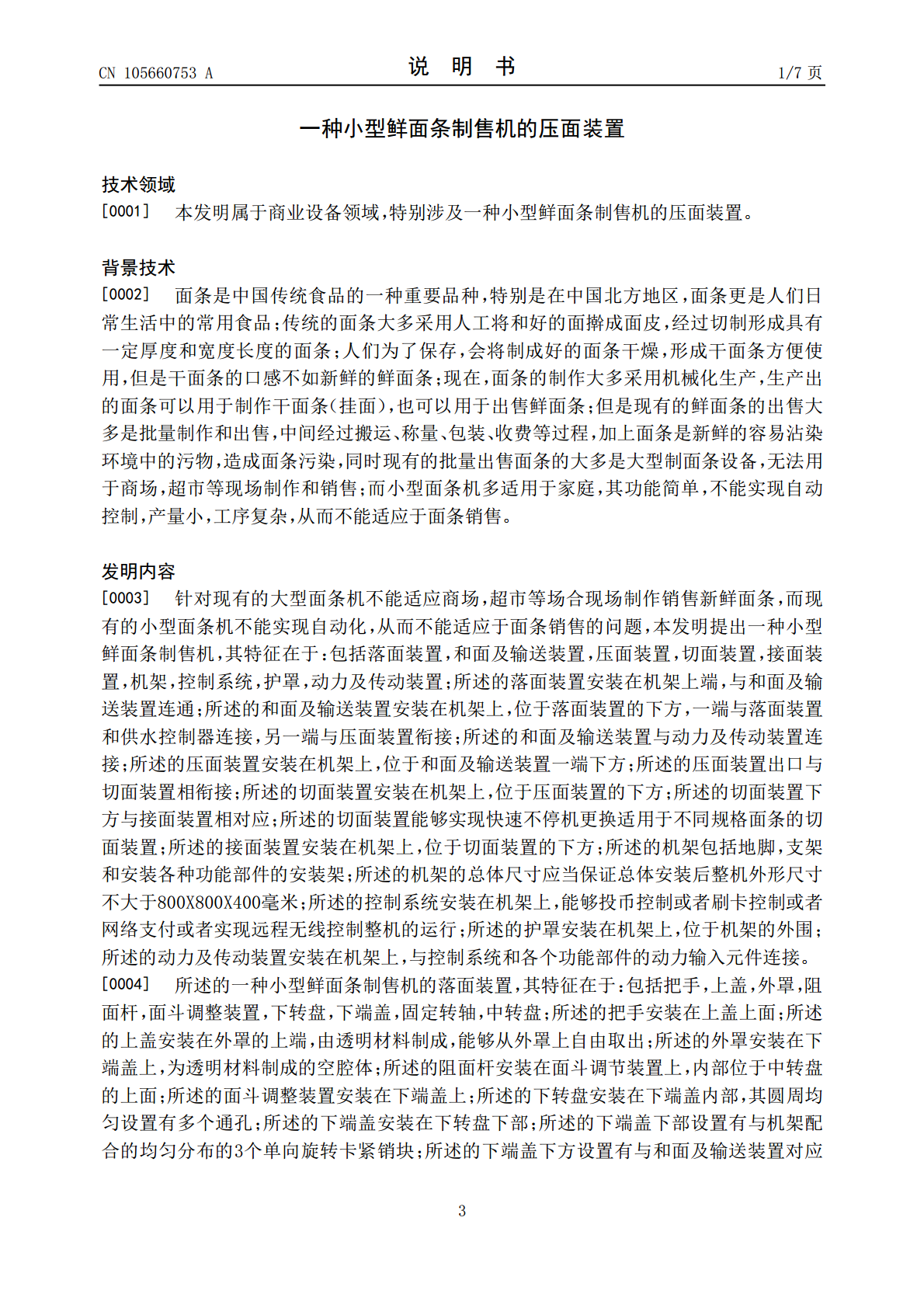

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105660753A(43)申请公布日2016.06.15(21)申请号201610177441.8(22)申请日2016.03.28(71)申请人河南万杰智能科技股份有限公司地址461714河南省许昌市襄城县紫云镇孙祠堂村(72)发明人王晓杰张军锋赵鲸旭豆金星(74)专利代理机构郑州立格知识产权代理有限公司41126代理人武顺营(51)Int.Cl.A21C3/02(2006.01)A21C1/06(2006.01)A21C1/14(2006.01)A21C9/08(2006.01)A21C11/10(2006.01)G07F17/00(2006.01)权利要求书1页说明书7页附图5页(54)发明名称一种小型鲜面条制售机的压面装置(57)摘要一种小型鲜面条制售机的压面装置，属于商业设备领域，包括支架，调节装置，从动压辊，主动压辊，动力输入轮，同步传动轮；所述的支架安装在机架上；所述的调节装置安装在支架的一端，包括手柄，调节座，调节架；所述的从动压辊安装在支架的调节架上；所述的主动压辊安装在支架上；所述的动力输入轮安装在主动压辊的一端与主动压辊轴连接；所述的同步传动轮有两个分别安装在主动压辊和从动压辊的相同一端，具有能够实现鲜面条的制作和出售设备的集成小型化，投币、刷卡、远程支付自动现场制作和售货的特点。CN105660753ACN105660753A权利要求书1/1页1.一种小型鲜面条制售机的压面装置，其特征在于：包括支架，调节装置，从动压辊，主动压辊，动力输入轮，同步传动轮；所述的支架安装在机架上；所述的调节装置安装在支架的一端，包括手柄，调节座，调节架；所述的从动压辊安装在支架的调节架上；所述的主动压辊安装在支架上；所述的动力输入轮安装在主动压辊的一端与主动压辊轴连接；所述的同步传动轮有两个分别安装在主动压辊和从动压辊的相同一端。2.根据权利要求1所述的一种小型鲜面条制售机的压面装置，其特征在于：所述的主动压辊和从动压辊的直径大于100毫米小于200毫米。3.根据权利要求1所述的一种小型鲜面条制售机的压面装置，其特征在于：所述的同步传动轮为齿轮。2CN105660753A说明书1/7页一种小型鲜面条制售机的压面装置技术领域[0001]本发明属于商业设备领域，特别涉及一种小型鲜面条制售机的压面装置。背景技术[0002]面条是中国传统食品的一种重要品种，特别是在中国北方地区，面条更是人们日常生活中的常用食品；传统的面条大多采用人工将和好的面擀成面皮，经过切制形成具有一定厚度和宽度长度的面条；人们为了保存，会将制成好的面条干燥，形成干面条方便使用，但是干面条的口感不如新鲜的鲜面条；现在，面条的制作大多采用机械化生产，生产出的面条可以用于制作干面条（挂面），也可以用于出售鲜面条；但是现有的鲜面条的出售大多是批量制作和出售，中间经过搬运、称量、包装、收费等过程，加上面条是新鲜的容易沾染环境中的污物，造成面条污染，同时现有的批量出售面条的大多是大型制面条设备，无法用于商场，超市等现场制作和销售；而小型面条机多适用于家庭，其功能简单，不能实现自动控制，产量小，工序复杂，从而不能适应于面条销售。发明内容[0003]针对现有的大型面条机不能适应商场，超市等场合现场制作销售新鲜面条，而现有的小型面条机不能实现自动化，从而不能适应于面条销售的问题，本发明提出一种小型鲜面条制售机，其特征在于：包括落面装置，和面及输送装置，压面装置，切面装置，接面装置，机架，控制系统，护罩，动力及传动装置；所述的落面装置安装在机架上端，与和面及输送装置连通；所述的和面及输送装置安装在机架上，位于落面装置的下方，一端与落面装置和供水控制器连接，另一端与压面装置衔接；所述的和面及输送装置与动力及传动装置连接；所述的压面装置安装在机架上，位于和面及输送装置一端下方；所述的压面装置出口与切面装置相衔接；所述的切面装置安装在机架上，位于压面装置的下方；所述的切面装置下方与接面装置相对应；所述的切面装置能够实现快速不停机更换适用于不同规格面条的切面装置；所述的接面装置安装在机架上，位于切面装置的下方；所述的机架包括地脚，支架和安装各种功能部件的安装架；所述的机架的总体尺寸应当保证总体安装后整机外形尺寸不大于800X800X400毫米；所述的控制系统安装在机架上，能够投币控制或者刷卡控制或者网络支付或者实现远程无线控制整机的运行；所述的护罩安装在机架上，位于机架的外围；所述的动力及传动装置安装在机架上，与控制系统和各个功能部件的动力输入元件连接。[0004]所述的一种小型鲜面条制售机的落面装置，其特征在于：包括把手，上盖，外罩，阻面杆，面斗调整装置，下转盘，下端盖，固定转轴，中转盘；所述的把手安装在
